Table of Contents

1. SAFETY INFORMATION …………………………………………………………………… 1

2. GENERAL INFORMATION ……………………………………………………………….. 2

2.1 TPMS SYSTEM REVIEW …………………………………………………………………….. 2

2.2 TPMS LEGISLATION ………………………………………………………………………… 2

2.3 TPMS TELL—TALE LIGHT …………………………………………………………………… 2

2.4 BENEFITS OF TPMS ………………………………………………………………………….. 3

3. TOOL INFORMATION ………………………………………………………………………. 4

3.1 TOOL DESCRIPTION ………………………………………………………………………….. 4

3.2 SPECIFICATIONS ……………………………………………………………………………….. 5

3.3 ACCESSORIES INCLUDED……………………………………………………………………. 6

3.4 ICONS ……………………………………………………………………………………………… 6

3.5 KEYBOARD ………………………………………………………………………………………. 7

3.6 BATTERY CHARGING ………………………………………………………………………… 7

3.7 POWER UP BY DLC…………………………………………………………………………… 8

3.8 SYSTEM SETTING ……………………………………………………………………………… 8

3.9 PRODUCT TROUBLESHOOTING………………………………………………………….. 15

4. TPMS CHECK & DIAGNOSTICS …………………………………………………….. 17

4.1 TPMS SENSOR CHECK ……………………………………………………………………. 17

4.2 TPMS RELEARN …………………………………………………………………………….. 27

4.3 REVIEW DATA ………………………………………………………………………………… 33

4.4 AUDIT REPORT ……………………………………………………………………………….. 34

5. RKE & RF MONITOR ………………………………………………………………………. 36

6. PRINT AND UPDATE……………………………………………………………………….. 38

6.1 PRINT DATA …………………………………………………………………………………… 38

6.2 SOFTWARE UPDATE …………………………………………………………………………. 39

7. COMPLIANCE INFORMATION ………………………………………………………. 45

8. WARRANTY AND SERVICE ……………………………………………………………. 46

8.1 LIMITED ONE YEAR WARRANTY ………………………………………………………. 46

8.2 SERVICE PROCEDURES …………………………………………………………………….. 46

Autel MaxiTPMS TS501 — универсальный программатор для диагностики неисправностей в системах TPMS автомобиля, а также активации большинства существующих OEM и универсальных датчиков Autel MX-Sensor. Оборудование может вычитывать идентификаторы оригинальных датчиков давления как с самих датчиков, так и с блока управления автомобиля через диагностический разъем OBD2,  далее полученные идентификаторы можно записать в новый датчик давления.

Сканер Autel TS501 обладает широким перечнем функций программирования датчиков, включая клонирование ID датчиков, автоматическое создание ID датчика, ручное прописывание ID датчика без его переобучения для установки на автомобиль.

Основным предназначением оборудования является программирование универсальных датчиков давления MX-Sensor от компании Autel, которые полностью заменяют дорогие оригинальные датчики. Универсальные датчики могут быть установлены в автомобили американского производства с частотой 313 MHz, европейского и азиатского рынков 433 МГц и подходит для 98% автомобилей.

Оригинальный прибор с бесплатным обновлением. Сканер на русском языке для российского рынка.

Основные возможности Autel MaxiTPMS TS501:

• распознавание сигналов 315 МГц, 433,92 МГц и 309 МГц
• отображение кодов неполадок систем TPMS
• сброс индикаторов кодов ошибок
• проверка актуальных данных датчиков: ID, давление, температура шин, состояние батареи, учетный номер детали
• проверка удаленного входа без ключа для передачи
• система предварительного отбора данных дает возможность проведения более быстрой диагностики и активации
• контроль корректности работы датчиков
• коды неполадок могут быть выведены напрямую на экран
• мощный литий-полимерный аккумулятор
• обновляемое программное обеспечение

Комплектация:

• Autel TS501
• кейс
• зарядное устройство
• OBD2 кабель
• SD карта
• магнит
• инструкция
• USB кабель

9

5) Temperature Unit: Sets the temperature unit in degree Celsius

or Fahrenheit.

6) Wheels to Test: Gives the operator the choice to test One wheel

or All wheels.

7) Distance Unit: Sets the distance unit in Km or mile.

Power-off: Sets the time to power off automatically.

9) About: Views important information of the tool.

 Settings of the unit will remain until change to the existing

settings is made.

To enter the Setting menu

From the Main Menu: Use the UP/DOWN and LEFT/RIGHT
scroll button to select Setting, and press the Y

button. Following the

instructions to do adjustments and settings could make TPMS testing
more convenient and easy. (Figure 3.2)

Figure 3.2

Language



English is the default language.

1) From System Setting screen, use the UP/DOWN scroll button

and LEFT/RIGHT scroll button to select Language, and press
the Y button.

Я сдался и на эту зиму заказал датчики давления для зимних колес. Но глядя на ту неразбериху с работающими и не работающими «родными для Креты» датчиками 52933C1100 c Ali, Avito и др., решил взять универсальные Autel MX sensor — комплект 5200рэ, 11.11 на али со скидками и купоном от али — комплект обошелся 4200рэ. С учетом того, что эти датчики не популярны, а значит вероятность подделки мала. А потом, что то посмотрел, подумал и купил к ним программатор за 3.2 т.рэ. Программатор читает родные датчики прям с колес. Новые оригинальные 52933C1100 тоже тестить можно. Охват по маркам автомобилей заявлен до 95% всех сенсоров TPMS. Автомобили Hyundai/Kia в списке есть. В общем ставить в колеса уже буду не в слепую. Поиграл с программатором и датчиками — тема классная – так как можно сделать датчик к любому авто. Так что — если в Астрахани кому надо протестить датчики перед установкой в шины, пишите в личку — помогу -просто помогу.

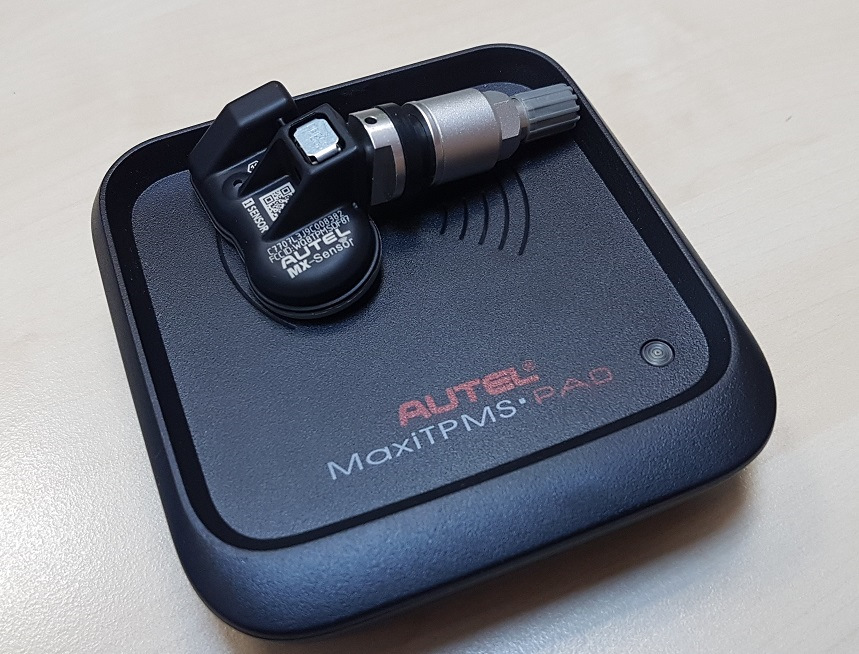

Программатор — AutelMaxiPad.
Для Креты в РФ можно брать однодиапазонный — только на 433МГц. Но я взял двухдиапазонные т.е. 315МГц и 433МГц — просто захотелось их испытать. Цена всё равно одинаковая.
ПО нужно использовать версию 42 и выше. Мне в комплекте пришел диск с ПО версии 36, потом я пробовал 37 и 38 -так же не корректно работали — датчики с колес читали, но после программирования тест нового датчика не проходил. В общем, эти версии криво работали. Испытывал всё на компе с WinXP.
Затем добрые люди с drive2 подкинули ссылки на более новые версии. Рабочими являются версии 42 и выше.
Расписывать систему Aitel не буду, просто запилил видео, не судите за занудство, сделал как умею.

Спустя неделю установил в колёса всё заработало сразу же:

Ниже ссылки на добрых людей, которые мне помогли с обновлением ПО, и уже оставили на drive 2 свои отзывы на эту тему.
www.drive2.ru/l/505364407379821113/
www.drive2.ru/l/509967237931597889/
Инструкции и обновление ПО на Autel Maxi TPMS Pad
www.maxitpms.com/tpmscms/product/611.jhtml

Покупал датчики тут — доставка была 5 дней.
ru.aliexpress.com/item/TP…042311.0.0.274233edWkyyBN
ru.aliexpress.com/item/20…scm_id=1007.13339.99734.0
На самом сайте какая то проблема с отображением цен. Ссылки на разные страницы одного магазина — и цены бывают разные. Выбирайте там, где дешевле.

Программатор тут — доставка 22 дня.
ru.aliexpress.com/item/20…042311.0.0.274233edWkyyBN

PS: Дополнение от 08.04.2019
От нескольких пользователей поступила информация что не могут запрограммировать датчики. Пробовали разные версии ПО для программатора использовали разное, вплоть до v2.47. Симптом — программирование завершается, но тест не проходит. В итоге, по информации от Autel, проблема в обновленном ПО самих датчиков. Autel обещает исправить ситуацию и выпустить обновление для программатора.

20.05.2019 Вышло дополнение v3.0
Как вариант, если возникают проблемы с тестом датчика после прошивки — пробуйте запускать ПО под правами администратора. Некоторым помог такой подход.
