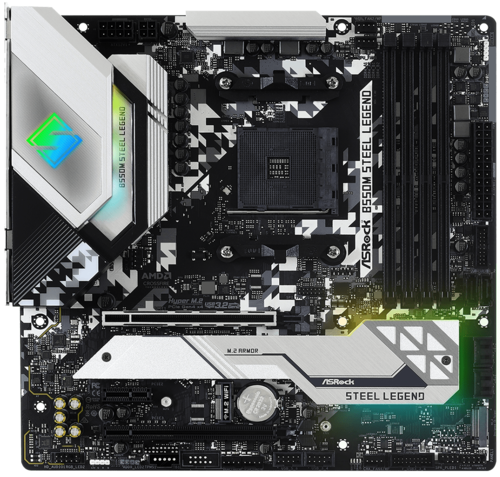

Материнская плата ASRock B550M Steel Legend

AM4, AMD B550, 4xDDR4-3200 МГц, 2xPCI-Ex16, 2xM.2, Micro-ATX
подробнее

Код товара: 1663306

Страница 3: BIOS и разгон

BIOS

На материнскую плату B550 Steel Legend был предустановлен BIOS версии P1.00, то есть первый релиз. Но ASRock уже представила два обновления BIOS. Версия P1.10 содержит обновление AGESA Combo AM4 v2 1.0.0.2, а с версией P1.20 ASRock перешла на версию AGESA 1.0.8.0 Patch A, мы установили данный вариант BIOS через Instant Flash и использовали для тестов.

ASRock раскрасила UEFI в бирюзовый и черный цвета. Остальная структура меню прежняя. Пользователь может указать вкладку, которая будет выводиться при вызове интерфейса UEFI. Все функции разгона вынесены на вкладку «OC Tweaker». Все настройки собраны на одной странице, хотя имеются подменю для дополнительных опций. Настройки разгона можно сохранять в доступные десять профилей. Их можно сохранять на USB-брелок и импортировать обратно в UEFI. На странице «Advanced» можно управлять настройками, связанными с интегрированными компонентами.

Остальные утилиты были существенно урезаны. Но осталась «Easy RAID Installer», которую дополняют SSD Secure Erase и NVMe Sanitization Tool. UEFI можно опционально обновлять до свежей версии через Instant Flash.

С помощью функции аппаратного мониторинга можно смотреть температуры CPU и материнской платы, напряжения и скорости вентиляторов, а также управлять последними. На вкладке «Security» вы можете защитить доступ в UEFI паролем. Настройки загрузки располагаются в отдельной вкладке «Boot». Вы можете выставить приоритеты загрузки и другие настройки. Наконец, есть пункт «Exit», который понятен по названию.

По поводу UEFI замечаний нет. ASRock хорошо продумала навигацию по меню с помощью мыши и/или клавиатуры. Все настройки выполняются корректно, нареканий по этому поводу у нас не возникло. Стабильность материнской платы тоже великолепная (со стабильной версией BIOS).

Разгон

Благодаря B550 PCH сравнительно недорогая ASRock B550 Steel Legend позволяет разогнать CPU и память. Для процессора доступны 14 фаз.

ASRock B550 Steel Legend позволяет менять базовую частоту с 100,0000 МГц до 150,0000 МГц с шагом 0,0625 МГц. Напряжение CPU можно выставлять в режимах Override и Offset. В режиме Override можно выставить фиксированное напряжение от 0,900 В до 1,800 В с шагом 0,005 В. В режиме смещения напряжение выставляется от -100 мВ до +300 мВ с шагом 5 мВ. Все остальные функции разгона показаны в следующей таблице.

По сравнению с ранее протестированной материнской платой ASRock B550 Pro4 потенциал разгона B550 Steel Legend намного лучше, что не удивляет, учитывая более мощную систему питания. B550 Steel Legend легко справилась с разгоном Ryzen 5 3600X до 4,3 ГГц при напряжении VCore 1,360 В в BIOS. Интересно, что спецификации ASRock Load Line Calibration срабатывают некорректно. Если мы выставляем в BIOS уровень 1, который должен предотвращать VDroop, напряжение все равно просаживается на несколько милливольт.

Два радиатора VRM едва нагревались, несмотря на высокое напряжение CPU, что говорит об эффективной подсистеме питания.

Разгон памяти тоже оказался лучше B550 Pro4. B550 Steel Legend без проблем выставила профиль памяти DDR4 4133. Однако для активации профиля необходимо было активировать функцию Gear Down. С ручным разгоном мы смогли выставить частоту 4.266 МГц с задержками CL18-18-18-36.
