Датчик движения инфракрасный дд 024 инструкция по настройке

Время чтения: 6 минут(ы)

Если ваша задача в ближайшее время осуществить покупку датчика движения, при этом, чтобы он обладал максимальный функциональностью и удобством установки, то обратите свое внимание на модель дд-024. Этот датчик получил широкую популярность, а еще, имеет все положительные качества для того, чтобы оправдать ожидания покупателей. Если вы ещё не знакомы с этой моделью, но готовы экспериментировать, а главное, выбираете лучшее из хорошего, то эта статья вам поможет.

Что из себя представляет датчик движения ДД 024?

Датчик дд-024 — это достаточно распространенная модель. Такую популярность датчик заслужил благодаря своим положительным качествам, которые давно хорошо известны людям, разбирающимся в подобной технике.

Как выглядит и где используется?

Сам по себе датчик имеет круглую форму. Но это не полностью сфера, а приплюснутая с двух сторон. Цвет корпуса белый, в самом центре внешней стороны расположен наконечник из сетчатого материала. Э

то и есть клапан для работы датчика.

На самом устройстве есть инструкция по подключению, что очень удобно. Монтируется аккуратно, все дополнительные крепления есть не только внутри коробки, но и есть специальное отверстие уже на аппарате.

Крепление может быть как потолочное, так и настенное, в зависимости от ваших предпочтений. Использоваться такой аппарат может как в условиях помещения, так и на улице. Отзывы о таких датчиках пишут владельцы квартир, частных домов, складских помещений, промышленных зон, заводов, гостиниц, магазинов и так далее.

Как видите, ограничений по способу работы нет, в особенности, если при установке и подключении были соблюдены все требования и инструкции.

Что касается дополнительных плюсов, то это устройство максимально безопасно, так как его корпус выполнен из пластика, который не поддерживает горение, а именно поликарбоната.

Такой аппарат может использоваться не только в общих помещениях, но и в детских комнатах.

Как работает: устройство и принцип действия

Датчик модели дд-024 относится к инфракрасным. Как известно, это самые чувствительные датчики, из всех, что представлены на рынке. У работы инфракрасной модели есть масса положительных моментов. Основной плюс связан с особой чувствительностью, которая при этом не вводит в заблуждение.

Работает датчик достаточно просто для понимания людей, даже далеких от строения системы аппарата. При включении в розетку датчик начинает отправлять инфракрасные лучи по всей зоне своего воздействия. Эти лучи считывают окружающий ландшафт, и запоминают его.

Как только в радиусе действия датчика появляется посторонний объект, который прерывает подачу этих самых лучей, в которого они врезаются, то датчик начинает считывать контуры объекта. Если он понимает, что это не просто перемены температуры, изменение погодных условий, например, снег или дождь, а вполне себе реальный объект, то подается соответствующий световой сигнал.

При этом, если предмет будет находиться в состоянии покоя, то датчик выждет несколько секунд, чтобы убедиться, что предмет не движется. Однако, если появится колебание, то устройство сразу же оповестит об этом.

Важно! Инфракрасные лучи абсолютно безопасны, и не вредят здоровью окружающих

Отзывы о датчиках движения ДД 024: плюсы и минусы

В интернете можно почитать огромное количество отзывов, которые посвящены работе такого аппарата. Эти отзывы в основном положительные, просто есть несколько отрицательных моментов.
Давайте рассмотрим, за что следует приобретать такой аппарат, а в чём его минусы?
Плюсы:

Аппарат компактен.
Очень легкий.
Имееют хорошую дальность работы.
Хороший угол обзора.
Не энергозатратный.
Работа благодаря инфракрасным лучам позволяет обеспечить особую чувствительность, при этом, без введения в заблуждение.
Стоит такой аппарат на самом деле не очень дорого.

Наравне с этими положительными моментами существуют и минусы, которые ставят под вопрос сам факт приобретения устройства.

Минусом является необходимость крепления датчика вдали от густо заставленных предметов.
Срок службы такого аппарата всего лишь полгода, вместо одного года, как заявлено о других производителей.
Несмотря на то, что материал изготовления датчика пожаробезопасен, он достаточно маркой, и, к сожалению, собирает всю грязь и пыль. Поэтому при уличном размещении вы столкнетесь с быстрым загрязнением корпуса.

Технические характеристики

В основном, модели дд-024 славятся действием технических характеристик, которые весьма впечатляют.

Максимальная мощность работы 1200 Вт.
При этом, мощность нагрузки может доходить до 300 Вольт.
Мощность максимальной нагрузки 300 ампер.
Максимальная высота, на которую может быть установлен датчик равна 4 м.
Радиус действия такого аппарата равняется 306 м.
Максимальный цикл от 7 секунд до 2 минут.
Порог освещенности до 2000 люксов.
Выполнена в белом цвете.
Материал — не воспламеняющийся пластик.
Напряжение переменное.
Номинальное напряжение 230 Вольт.
Работает на частоте 50 Герц.
Температура от — 25 до + 45 градусов.
Глубина установки 58 мм.
Наружный диаметр такого аппарата 120 мм.

Инструкция по подключению и эксплуатации

Любой интернет магазин, продающий такой аппарат, предложит вам услугу монтажа. Однако, произвести действия, связанные с подключением и дальнейшей эксплуатацией? можно самостоятельно. Для этого необходимо прочитать технические характеристики документа, а также рекомендации по размещению.

Обозначьте место, где должен располагаться датчик.

При этом убедитесь, что угол обзора будет хорошо просматривается, никаких посторонних предметов в зоне радиуса действия не будет. Высота будет соответствовать заявленным параметрам.

Также убедитесь, что рядом будет располагаться розетка, от которой будет питаться аппарат.

Схема подключения ДД 024

Схема подключения указана на самом аппарате, а также в инструкции к устройству. Подключение очень простое, и не требует дополнительного оборудования, помимо того, которое уже имеется в комплекте.

Датчик должен получать надлежащее питание через специальной автоматический выключатель или же предохранитель. А все питающиеся цепи должны иметь надлежащую защиту.

Важно! Подключать датчик к электропроводке, которая где-либо была повреждена или неисправна, запрещено. Вы рискуете своим здоровьем и работой аппарата.

Для того, чтобы подключить провода, вам потребуется клеммные зажимы. При этом, сечения вашего провода не должны превышать полутора квадратных миллиметров в меди.

Рассмотрим один, самый простой понятный вариант подключения. Именно эта схема изображена на корпусе аппарата. Датчик движения тремя проводами подключается к различным направляющим. Крайний левый разъем уходит в фазу, средний разъем в 0, а правый разъем является выходной фазой, которая направляется непосредственно в светильник.

Настройка работы устройства

После того, как осуществлена установка, необходимо проверить датчик на его способность осуществлять работу.
Найдите кнопку регулятора «looks». Ее нужно поставить на максимальное положение по часовой стрелке.
Теперь найдите кнопку «Time». Ее нужно, наоборот, поставить в самое минимальное положение, опустить рычаг против часовой стрелки.

Теперь вы можете подать напряжение, используя датчик.

При этом, загорается светодиодный индикатор. Он обозначает включение нагрузки.

Если отсутствует датчик движения, то отключить такую нагрузку можно уже спустя 30 секунд. И при этом, индикатор не должен погаснуть. Если появляется движение, то датчик должен снова осуществить нагрузку. То есть, красный светодиод должен опять загореться соответствующим цветом.

Если движения будут отсутствовать, то можно отключить аппарат спустя несколько секунд.

После проверки переходите к настройке и регулировке. «Time» вы должны установить на время, которое максимально вам удобно. Выберите необходимый предел от 5 до 450 секунд. Затем нужно выставить срабатывание освещённости. Выбирайте тот показатель, который наиболее вам необходим. Последний регулятор, именуемый «Essence» регулирует чувствительность к срабатыванию. Здесь можно попытаться поэкспериментировать с различными показателями.

Особенности установки

Главной особенностью установки является необходимость ручной настройки.

Нельзя подключить к компьютеру.

Датчик не начнёт полноценную работу, если вы после настройки не отключили приборы сети и заново не включили.

Эти положения прописаны в инструкции, но очень часто покупатели забывают о необходимости ее прочтения.

Стоимость

Цены на такой датчик, можно сказать, фиксированные, и разница в различных магазинах лишь на незначительную сумму. Это значит, что в среднем, вы приобретете аппарат по доступной для каждого цене. В зависимости от региона и известности интернет-магазинов, можно найти датчик движения дд-024 за сумму от 400 до 500 руб.

Дополнительные деньги вы можете заплатить за доставку, в случае, если она оплачивается. Также, по ситуации, вам может потребоваться профессиональный монтаж.

Где купить датчик движения ДД 024?

В Москве

ООО Диодус, светодиодное освещение и датчики движения, 1812 Года ул., 12, Москва, 121127, 8 (495) 741-46-60.
B.E.G. Датчики Движения/Присутствия, Светильники с Датчиками, Малая Ордынка ул., 39, стр. 1, Москва, 115184, 8 (499) 236-10-67.
Сенсор, Волгоградский пр., 42 корпус 5, Москва, 109548, 8 (495) 256-80-19.

В Санкт-Петербурге

SmS sensor, Выборгская наб., 29, 510, Санкт-Петербург, 194044, 8 (800) 250-65-54.
Датчик движения Steinel Малая Бронная ул., 37, 115184 8 (499) 237-28-68,
Промситех. ул. Книпович, 9, Санкт-Петербург, 192019, 8 (812) 702-65-90

Датчик движения станет для вас приятной и полезной покупкой за последнее время. Неожиданно, но именно эта модель собрала огромное количество положительных отзывов. И действительно, плюсов намного больше, чем минусов, что еще раз подтверждает необходимость осуществления такой покупки.

Источник

Назначение и применение

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также такой датчик учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическоепромежуточное реле.

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений. В настоящее время датчики движения мы устанавливаем на автоматическое управление освещением тамбуров и лестничных площадок подъездов жилых многоквартирных домов.

Принцип работы датчика

Принцип работы датчика движения для включения света очень прост.

При появлении какого-либо движения в зоне чувствительности датчика, он начинает определять уровень освещенности. И если уровень освещенности ниже уставки срабатывания, то датчик срабатывает, тем самым включая своими выходными контактами светильник.

Все правильно. Логика здесь прослеживается. Ведь если движение будет в светлое время суток, то зачем включать свет, ведь днем и без того светло.

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для и 1100 (Вт) для ламп накаливания. Согласитесь, очень даже неплохо.

Датчик движения для включения света типа ДД

Для реализации вышесказанного я использую инфракрасные датчики типа ДД-024 и ДД-024В от фирмы IEK. Проблем с ними не было, поэтому рекомендую их к применению. Вот так он выглядит.

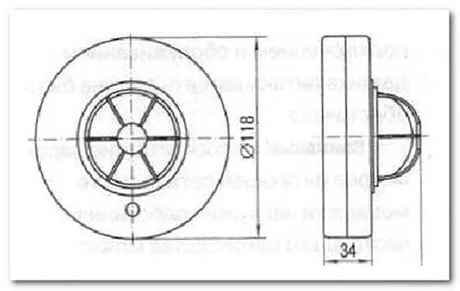

А это его габаритные и установочные размеры.

Основные характеристики инфракрасного датчика представлены в таблице ниже (нажмите на картинку для увеличения)

Установка датчиков движения

Теперь разберем вопрос установки датчиков, т.к. от этого зависит их точность и правильность срабатывания.

Устанавливать и подключать датчики движения рекомендуется только квалифицированному.

Как правило, датчик движения для включения света устанавливается на потолке на расстоянии от 2 до 6 (м) от пола. Чтобы не было частых ложных срабатываний место его установки тщательно выбирается.

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

вентиляторы (движущиеся и вращающиеся части, лопасти)
проезжающий транспорт (тепло от двигателей)
кондиционеры (влияние отрицательной температуры)
трубы отопления (влияние положительной температуры)
деревья и кустарники
различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика.

При установке датчика на потолке угол обзора составляет 360 градусов, что согласитесь, очень хорошо. Если же установить его на боковой стене, то угол обзора уменьшиться до 120-180 градусов.

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

1. Поворачиваем защитную крышку датчика по часовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через или предохранитель, т.е. его питающие цепи должны иметь защиту.

Подключать датчик к неисправной или поврежденной электропроводке строго запрещено.

Подключение проводов осуществляется к клеммным зажимам. не должно превышать 1,5 кв. мм по меди. Кстати, переходите по ссылке и узнаете, как можно.

Напряжение с питающих проводов во время подключения датчика должно быть снято!!!

Ниже я покажу Вам 3 варианта схемы подключения датчиков движения для освещения. В зависимости от Ваших желаний и потребностей выбирайте свой вариант.

Вариант 1

Первый вариант схемы подключения датчика является стандартным решением. Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Вариант 2

Второй вариант (не стандартный) схемы подключения смотрите ниже.

Эту схему подключения датчика можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный (можно и при использовании одного контакта).

Вариант 3

Третьим вариантом схемы подключения датчика движения для включения света необходимо воспользоваться при условии, что общая выходная нагрузка (мощность светильников) превышает предельное значение (об этом я говорил в самом начале статьи).

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку. Про пускатели и контакторы более подобнее .

При подключении датчиков движения для включения света соблюдайте.

Проверка датчика после подключения

После подключения датчика необходимо сделать ему проверку.

Первым делом необходимо винт регулятора «LUX» поставить в максимально-предельное положение (по часовой стрелке). Винт регулятора «TIME» наоборот, поставить в самое минимальное положение (против часовой стрелки). Затем подать напряжение на датчик. Сразу же должен загореться светодиодный красный индикатор, обозначающий включение нагрузки.

При отсутствии движения датчик отключит нагрузку примерно через 25-30 секунд. Светодиодный красный индикатор при этом погаснет.

При возобновлении движения датчик снова должен включить нагрузку (красный светодиод опять загорится). И при отсутствии каких-либо движений отключить ее уже через 5 секунд.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.

Настройка и регулировка

Скажу сразу, что все регулировки выставляются по Вашим желаниям.

Регулятором «TIME» выставляем уставку по выдержке времени датчика движения, находящегося во включенном положении. Уставка срабатывания находится в пределах от 5 секунд до 480 секунд (8 минут).

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если человек будет проходить это пространство относительно быстро (например, лестничная клетка в подъезде или коридор), то уставку «TIME» можно немного уменьшить. Если же человек будет находиться в этом пространстве некоторое время (например, кладовка, подсобное помещение, автомобильная парковка), то уставку «TIME» желательно увеличить.

Некорректно выставленная уставка «TIME» будет вызывать только негативные реакции.

Расскажу про личный пример. Поставил в подъезде у себя датчик движения, а время «TIME» было выставлено на самый минимум. При открывании своей квартиры приходилось по несколько раз махать руками, чтобы датчик вновь сработал и включил свет на площадке. Чуть позже я отрегулировал уставку на удобную мне выдержку.

Регулятором «LUX» выставляем уставку срабатывания по освещенности окружающей среды (от солнечного света до сумерек).

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендую поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируем чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Кстати, эти датчики будут реагировать только на объем, занимаемый телом человеком. На небольших животных, типа собаки или кошки, датчики реагировать не должны.

Источник

Настройка параметров

Угол установки

Поворотом и наклоном головки прибора корректируют зону контроля. Механической регулировкой положения интерфейса добиваются максимального обзора нужной территории. Обычно стараются установить прибор таким образом, чтобы при появлении человека с любой стороны помещения мгновенно включался свет.

Чувствительность

Параметр регулируется винтом на корпусе датчика с надписью «SENS». Уровень чувствительности определяют опытным путём. Винт устанавливают в среднее положение. Проверяют, насколько быстро будет реагировать прибор включением света при появлении человека в его поле контроля. Поворачивая винт, добиваются наиболее результативного положения регулятора.

Освещённость

Винт «LUX» даёт возможность отрегулировать срабатывание датчика при ухудшении естественного освещения помещения. Поворотом винта исключают ненужные включения освещения в светлое время суток.

Время задержки

Задержка зависит от индивидуальной потребности человека во времени включения световых приборов. Время задержки может устанавливаться в диапазоне от 1 секунды до 10 минут. Например, на лестничных маршах и площадках задержка должна соответствовать времени неспешного прохождения по ним человека, плюс 5-10 секунд запаса.

Как подключить датчик движения для освещения: схема, инструкция

Каждый человек не раз замечал датчики движения, которые включают свет. Такое приспособление можно назвать отличным, оно подходит для установки: в подъезде, на улице, возле частного дома, на заборе и т.д. В этой статье мы ответим на волнующий вопрос, как подключить датчик движения для освещения своими руками, сразу хочется отметить, сложного в такой установке нет ничего, каждый это сможет сделать.

Принцип работы

Любой датчик движения для включения освещения обладает довольно простым принципом работы. Всего существует три вида, которые реагируют на определенный сигнал.

Реагирующие на звук. Если датчик замечает шум в зоне своей работы.
Колебательные. В этом случае они замыкают цепь, если видят вблизи объект.
Инфракрасные, реагирующие на тепло.

Подключаем датчик по схеме

Теперь разберем более важный вопрос и разберем, как правильно подключить датчик движения. Сейчас существует несколько комбинаций, каждая из них имеет свои характерные черты.

Совет. Датчик можно подключать не только напрямую к сети, можно попробовать «врезать» его напрямую к месту присоединения к люстре. Это позволяет не выводить новую распределительную коробку и упрощать весь процесс. Есть и модели, которые могут работать на батарейках.

Назначение и принцип действия инфракрасного ДД IEK

Датчики движения предназначены отмечать перемещение объектов в охраняемом пространстве и включать различное оборудование: сигнализацию, видеоаппаратуру, освещение и пр.

Прибор реагирует на движущиеся объекты в зоне обзора. Датчик фиксирует инфракрасный (ИК) фон подконтрольного пространства. Если поле ИК излучения статично, устройство находится в режиме ожидания. В случае появления человека фотоэлемент реагирует на изменение уровня ИК излучения и включает реле. Оно, в свою очередь, замыкает контакты питания системы безопасности или включает приборы освещения.

Основой конструкции ДД являются пироприёмник и мультилинза. Пироэлектрическое устройство – это тонкая пластина кристаллического диэлектрика, в структуру которого впаяны проводники. Мультилинза состоит из множества микроскопических линз. Они фокусируют ИК свет на одном из электродов. С появлением объекта фокусировка меняется, что вызывает изменение напряжения в проводниках, возникает сигнал срабатывания реле.

Датчик движения ДД 029

Данный тип анализатора в корне отличается от описанных выше, что заметно при первом же на него взгляде — он похож на обычный выключатель, которыми мы вручную управляем освещением в комнату.

Это встраиваемый детектор для установки в стенных нишах. Его можно поместить в гнездо для выключателя, благодаря чему абсолютно не нарушится эстетический вид помещения, так как он не будет выделяться из общей картины так сильно, как накладной прибор.

Этот датчик предназначен только для помещений, так как его пыленепроницаемость весьма невелика, а воды он вообще боится:

размеры 88/88/48 мм;
дальность действия 6 метров;
угол обзора 100 градусов;
высота установки от 1 метра до 1,8;
общая нагрузка от галогенных ламп 600 Вт;
светочувствительность от 3 Люкс до дневного освещения

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

Для монтажа сенсорных приборов на стенах из бетона или кирпича, как внутри, так и снаружи, применяют дрель-перфоратор. Монтаж производят в следующей последовательности:

На задней панели прибора замеряют расстояние между центрами монтажных отверстий, если их два. Можно поступить проще – снять заднюю панель и, приложив её к ограждению, карандашом обвести отверстия;
На поверхности ограждения выбирают место крепления из расчёта планируемого сектора контроля. Для горизонтальных детекторов это будет центр потолка. Для угловых и настенных приборов точки крепления отмечают так, чтобы ДД захватывал двери или арочные проходы;
Перфоратором высверливают углубления под дюбели. Их вбивают в готовые отверстия молотком. Затем в них вкручивают шурупы таким образом, чтобы головки выступали на удобную высоту для монтажных отверстий датчика;
Приступают к подводке проводов. Это делают открытым или скрытым способом. Электропроводку крепят к стенам и потолку дюбелями хомутами, укладывают в штробы с последующей штукатуркой или скрывают её в коробах;
Подсоединив детектор к электропитанию, его вешают тыльной стороной на саморезы.

Обратите внимание! Подключение подводки к выпускам датчика производят с помощью винтовых или ножевых клеммников. Ни в коем случае нельзя делать скрутки – это может привести к поломке датчика или другим негативным последствиям

Принципиальные электрические схемы подключения

Подключение датчика движения в цепь для управления устройством освещения в целом не должно вызвать большой сложности даже для обычного пользователя, который не сильно разбирается в электрике. Конечно, такой монтаж лучше всего доверить профессиональному электрику, но, чтобы сохранить деньги, можно ознакомится с приведенными ниже принципиальными схемами и подключить всё самостоятельно.

Двухпроводное подключение датчика движения

Такой способ подключения датчика движения выполняется с помощью двух проводов и предполагает наличие только фазы (без использования ноля). Такие устройства часто применяют для монтажа в стандартные подрозетники для замены обычных выключателей или для совместного использования выключателей и датчиков движения.

Такие датчики движения имеют всего два вывода: первый служит для подключения питающей фазы, а второй для отходящего фазного проводника к светильнику. Всё подключение делается по аналогии с обычным одноклавишным выключателем без использования ноля.

Этот способ часто применяется при внедрении датчиков движения в помещения с уже произведенным ремонтом, так как позволяет заменить клавишные выключатели на переключатель с датчиком движения.

Трёхпроводная схема подключения

Самая распространенная схема для подключения датчиков движения – та, которая имеет трехпроводную схему подключения

Они применяются как внутри помещений, так и на улице (при установке на улице важно обращать внимание на степень пыле- и влагозащищенности)

Для подключения трехпроводных датчиков необходимо подводить к ним фазу и ноль. Схема выглядит следующим образом:

Применение

Как уже было отмечено, включение и выключение освещения – не единственная область применения контроллеров движения. Их можно использовать в составе таких систем как:

охранных;
кондеционирования;
поливочных.

Их применение ограничено только фантазией и находчивостью человека. Далее будут рассмотрены типичные примеры использования подобных контроллеров.

Системы охраны

Во многих голливудских фильмах главные герои попадают на территорию злодеев, где их быстро обнаруживают и автоматически включается система сигнализации. Это без проблем реализуется в реальной жизни при помощи контроллеров движения.

Достаточно установить датчик в нужном месте (чтобы он контролировал территорию нужной площади), настроить его чувствительность и подключить его выход к системе сигнализации. Как только какой-то движущийся объект будет зафиксирован на контролируемой площади, датчик начнет генерировать импульсы, передаваемые на систему сигнализации, которую они же и будут активировать.

Охрана автомобиля

Систему охраны авто можно создать по тому же принципу, что и систему сигнализации. Только чувствительность датчика необходимо настроить не на движущегося человека, а на движущийся автомобиль.

Тогда, если кто-то попытается угнать машину с территории, контролируемой датчиком, он немедленно активирует систему безопасности, которая может не только оповестить владельца авто об угоне, но и заблокировать выезд машины через ворота, если она стоит в гараже.

Датчик температуры охлаждающей жидкости: признаки неисправности, проверка и ремонт

Аккумуляторные светильники в саду

Небольшой датчик можно подключить и к отдельному светильнику, ведь это тоже техническая система. Тогда ночью каждый из светильников будет загораться по отдельности (и не работать «в холостую») при фиксации движения.

Это позволит не только организовывать ночные прогулки, например, по саду, но и повысит безопасность передвижения в темное время суток в целом.

Аналогичную систему можно устанавливать и во дворах жилых домов. Тогда и драгоценная электроэнергия не будет тратиться напрасно, и безопасность жителей не под угрозой.

В сочетании с мощной батареей и автомобильным сигналом

Датчик в сочетании с мощной батареей и сигналом, поступающим от генератора или аккумулятора авто дает возможность создать портативную систему сигнализации.

Такую установку целесообразно устанавливать, например, в гаражах. Можно установить датчик на место видеорегистратора, подключить мощную батарею для обеспечения его работы, а выход датчика соединить с системой оповещения владельца машины.

Виды датчиков, принцип их работы

Уличные датчики движения для охраны периметра

В зависимости от конструкции и принципа работы, данные устройства подразделяются на инфракрасные, микроволновые и комбинированные.

Ультразвуковая сигнализация

Принцип работы такого прибора, состоящего из ультразвукового излучателя и приемника, следующий:

Излучатель посылает в окружающую среду частые и короткие ультразвуковые сигналы;
При попадании в зону действия прибора движущегося объекта ультразвуковой сигнал отражается от него и попадает на приемник. При отражении ультразвуковой сигнал меняет такие свои основные характеристики, как частота и длина волны.
Зарегистрировавший измененный сигнал приемник передает его на микроконтроллер или реле, которое подключает нагрузку.

Ультразвуковой детектор движения

По сравнению с аналогами других видов, такие устройства являются самыми дешевыми и надежными, устойчивыми к влиянию погодных условий. Основные их недостатки – небольшой радиус действия, срабатывание только при обнаружении движущихся быстро объектов.

Инфракрасные устройства

Инфракрасные детекторы движения, в отличие от ультразвуковых, реагируют на появление в зоне действия объекта, температура которого выше, чем окружающей его среды. Обнаружение таких объектов происходит благодаря пироэлектрическому элементу, который при попадании на него инфракрасного излучения с определенными характеристиками формирует и подает на управляющую плату с микроконтроллером ток заданной величины.

ИК детекторы, по сравнению с ультразвуковыми аналогами, не реагируют на двигающиеся предметы: качающиеся от ветра занавески, створки открытых окон, форточки. Благодаря такой особенности, они эффективно используются в системах автоматического включения наружного и внутреннего освещения.

В то же самое время такие приборы имеют несколько недостатков. Так, при температуре окружающей среды, близкой или равной температуре тела человека (выше +30 0С), они практически не работают, при этом часто срабатывая на расположенные рядом и медленно нагревающиеся радиаторы и другие отопительные приборы (тепловентиляторы, напольные и настенные конвекторы, электрические обогреватели).

ИК детектор движения

На заметку. По сравнению с аналогами, такие инфракрасные приборы являются самыми безопасными для здоровья – они не излучают оказывающих воздействие на живые организмы ультразвуковых, микроволновых или световых волн.

Микроволновые датчики

Такие приборы имеют такой же принцип действия, что и ультразвуковые аналоги. Единственным отличием между двумя данными видами является высокая достигающая значения 5,8 Мгц частота излучения у микроволновых датчиков.Комбинированные аппараты

В таких устройствах одновременно применяются детекторы нескольких видов: ультразвуковые и инфракрасные, микроволновые и лазерные. Обладающие высокой чувствительностью и надежностью они имеют один существенный недостаток – высокую стоимость.

Силовые цепи

В тонкости операционных усилителей пока не лезем, продолжаем исследовать наиболее очевидное и вероятное.

В данном случае это проверка работы реле платы питания. Это реле включается, то есть, на его катушку подается напряжение 24В, если открывается ключевой транзистор. В данном случае S9013, n-p-n.

Проверку лучше проводить при полностью отключенной слаботочной плате. Как раз, мы её отключили при проверке питания в пункте 4.

Для проверки работы транзистора надо его базу замкнуть с эмиттером, желательно через резистор. Он там есть (R21, 20кОм), либо использовать свой, порядка 2 кОм – 33 кОм. Транзистор в данном случае будет закрыт (ток через него не течёт), и реле должно быть выключено.

Далее, проверяем открытие транзистора и соответственно включение реле. Для этого через тот же резистор (резистор обязателен, перемычка спалит транзистор) подключаем базу транзистора к +24В. Реле должно включиться.

Если транзистор не работает, его надо проверить омметром, отключив питание (можно проверить до манипуляций с резистором). Как проверить транзистор – можно, не буду писать?

Также возможна неисправность реле.

Варианты схематических решений своими руками

Для самостоятельного конструирования такого датчика понадобятся следующие элементы:

Фототранзистор.
Конденсатор, резистор и реостат.
Операционный усилитель.

На инвертирующий вход операционного усилителя сначала через транзистор, потом через резистивный делитель и далее через емкостный делитель нужно подать входное напряжение 12В. Неинвертирующий вход усилителя нужно подключить к земле. Также необходимо добавить отрицательную обратную связь, регулируемую реостатом.

Движение будет фиксировать транзистор, а выход операционного усилителя можно подключить к любой системе: кондиционеру, лампе, системе полива.

Датчик движения IEK ДД 024 и 024 В

Прибор в корпусе из поликарбоната, предназначенный для отслеживания признаков передвижения в подконтрольной зоне. Корпус со степенью защиты IP20 (слабозащищенные оболочки для применения в помещениях с минимальным уровнем загрязнения). Данные модели представляют собой инфракрасные устройства поверхностного типа установки.

Характеристики модели ДД 024 В — мощность ламп накаливания 1200 Вт, люминисцентных 300 ВА, напряжение 230 Вт, частота 50 Гц, мощность 1 Вт. Габариты 115/58,8 миллиметров.

Радиус действия прибора 6 метров (у ДД 024 — три метра), угол обзора 180-360 градусов, высота установки 2,2-4 метра, диапазон рабочих температур -25/+45 градусов Цельсия.

Как и любой датчик движения, основанный на работе с ИК волнами, данные модели являются абсолютно безопасными для окружающих, так как ничего не излучают вокруг себя. Утилизируется извещатель по правилам обычного электроприбора.

Монтаж и настройка приборов

Представленные выше модели датчиков движения ИЭК, при соблюдении инструкции по эксплуатации, удовлетворят любые требования покупателей. От правильности монтажа и настройки сигнализаторов зависит их эффективная работа.

В комплекте поставки датчиков обязательно есть инструкция по установке и регулировки устройства. Приобретая инфракрасный сигнализатор, нужно предварительно ознакомиться с содержанием технического паспорта. В нём есть два основных раздела: монтаж и настройка.

Монтаж

У настенных датчиков есть ограничения угла обзора – от 1200 до 1800. Для потолочных приборов ограничений не существует. Им доступен полный обзор – 3600. Угловые датчики контролируют пространство под углом 2700. Исходя из этого, потребитель выбирает наиболее подходящую модель для своих условий эксплуатации.

Обратите внимание! В зависимости от высоты установки контрольного устройства определяют модель ИЭК. Для монтажа в помещении изготовитель указывает минимальную и максимальную высоту крепления датчика. В корпусе датчика расположены монтажные отверстия для крепления на потолке, стене или в углу комнаты

Значение имеет расстояние от сигнализатора до розетки и приборов освещения. Если устройство предназначено для включения звуковой сигнализации, видео аппаратуры, то определяют нужную длину проводов

В корпусе датчика расположены монтажные отверстия для крепления на потолке, стене или в углу комнаты. Значение имеет расстояние от сигнализатора до розетки и приборов освещения. Если устройство предназначено для включения звуковой сигнализации, видео аппаратуры, то определяют нужную длину проводов.

Для крепления сигнализаторов на стенах, как внутри, так и снаружи заданий и сооружений, используют дрель-перфоратор. Устанавливают датчик следующим образом:

Сигнализатор тыльной частью прижимают к стене. Карандашом обводят монтажные отверстия.
Устройство убирают в сторону. Перфоратором делают углубления.
Придерживая ДД, через монтажные отверстия забивают дюбели.
К прибору подводят 3 провода: два – фаза, один – нулевой. Фазовые проводники подсоединяют непосредственно к клемме прибора и к контакту питания прибора освещения, звуковой сигнализации или другому виду нагрузки.
Нулевой провод раздваивают на проводники, подведенные к соответствующему контакту датчика и сигнальной системы.
Для подключения прибора применяют 3-х гнездовые клеммники.

Схема подключения ДД

Дополнительная информация. Уличная установка датчика требует устройства защиты прибора от атмосферных осадков. Для этого выбирают место на фасаде под свесом кровли или крепят над сигнализатором защитный козырёк.

Настройка

Настраивают прибор с помощью трёх регулировочных винтов и поворотом головки датчика. Делают это в несколько этапов.

Угол установки

Головку с инфракрасным фотоэлементом по горизонтали поворачивают таким образом, чтобы обзор захватывал пространство, в котором наблюдается перемещение людей. Угол по вертикали выставляют так, чтобы дальность контроля была оптимальной.

Правильность установки углов обзора проверяют опытным путём. Один человек перемещается в поле обзора, помощник добивается эффективного положения головки, реагируя на срабатывание прибора.

Освещённость

Настройку этого параметра производят поворотом винта «LUX». Если датчик предназначен для включения освещения, то регулятор ставят на максимум. Свет будет включаться только в тёмное время суток.

Чувствительность

Настраивают винтом «SENS». Обычно его устанавливают в среднее положение. Добиваются положительного результата настройки чувствительности опытным путём. Датчик не должен реагировать на мелких животных.

Время задержки

Устанавливают винтом «TIME». Это время работы прибора после прекращения какого-либо движения в поле обзора. Диапазон регулировки находится в пределах от 5 секунд до 10 минут. Временной промежуток выбирает потребитель, исходя из своих потребностей.

Датчики несут не только охранную функцию. Их применение привносит комфорт и экономит электроэнергию. Датчики IEK представлены широкой линейкой моделей, что даёт возможность сделать оптимальный выбор прибора.

Настройка датчика движения

Датчик движения своими руками

Далее необходимо откалибровать датчик. Для этого под защитной крышкой расположены три регулировочных винта:

«LUX» – уровень освещенности;
«TIME» – период времени;
«SENS» – чувствительность ИК-поля.

Установка регуляторов производится вручную с помощью поворота настроечных винтов в ту или иную сторону, о порядке и правилах настройки более подробно расскажет инструкция изделия.

Калибровка производится в следующем порядке:

«LUX» выставляется в крайнее правое положение, это максимально возможное значение освещённости, время «TIME» наоборот уводится до упора влево, снижая период времени до минимального значения;
При подаче напряжения на прибор должен загореться светодиод красного цвета, после этого необходимо выждать время в 10-120 сек., после чего будет звуковой щелчок – это нормальное явление при работе прибора, далее нагрузка отключится, об этом сигнализирует погасший индикатор;
Движение в зоне действия снова подключит нагрузку, но при дальнейшем отсутствии перемещений уже через 5-10 секунд снова она отключится.

Этим проверяется правильность установки датчика движения. После этого выставляются уже требуемые значения уровня освещённости, времени срабатывания и скорости перемещения. Нужно отметить, что датчик движения этого типа срабатывает на объекты не менее 50 кг весом, на мелких животных срабатывания быть не должно. В комплектацию прибора входит само устройства, а также руководство пользователя.

Установленный прибор

Устройство этого типа представляет собой надёжное и простое в установке средство автоматизации электросистемы. Установка такого прибора в жилом, офисном или другом помещении значительно сэкономит электроэнергию и ресурс источников освещения.

Бонус. Вопрос читателя по датчику на LP8072C

Рассмотрим схему датчика движения на специализированной микросхеме LP8072C, которую прислал читатель Андрей (см. комментарий к статье от 15.12.2015)

Схема датчика на LP8072C

Ещё раз повторяю его вопрос, и отвечаю:

Да, схема разбита на две платы, как в датчике в начале статьи. 0В – GND, на выв.5 микросхемы, 5В – питание, VDD, на выв.13, и выход на управлением транзистором.

Всё правильно пока. Для интереса, можно базу и эмиттер транзистора закоротить (например, отверткой, при этом выходные 5В упадут на резисторе 5,6кОм, это не страшно). Реле и нагрузка должны выключиться. Это скажет о том, что транзистор и силовые цепи работают.

Между выводами 5 и 11? Это просто силовой выход, вольтметр не должен на него влиять. Получается, вольтметр зашунтировал выход микросхемы, как я выше рекомендовал с закороткой базы-эмиттера отверткой. Такого не должно быть, тут или микросхема неисправна (скорее всего), или вольтметр.

Да, эта цепочка для уменьшения искрения контактов реле, в данном случае роли не играет.

Рекомендую менять микросхему. Но для начала изучите случай, когда проводили измерение, и датчик работал. Дело в том, что входное сопротивление вольтметра при измерении оказывает влияние на схему, и лучше, чтобы оно было больше. Обычно входное сопротивление – порядка сотни килоом, но у дешевых моделей может быть 20…50 кОм (зависит от предела измерения). Поэтому возьмите резистор около 100 кОм, или чуть меньше, и подключите его параллельно выходу микросхемы. Либо между базой и эмиттером транзистора.

Внутри микросхемы должен быть встроен такой резистор, или его ставят между базой и эмиттером транзистора, для повышения надежности работы. Как в схеме датчика освещенности.

А микросхема скорее всего неисправна (частично), или вышла из режима из-за внешней обвязки.

Фото прожектора и датчика движения, Андрей прислал:

Прожектор с датчиком движения на LP8072C

Датчик движения на LP8072C

Датчик движения. Силовая плата

Виды

Контроллеры движения классифицируются по частотам излучения, которые они могут фиксировать. В частности, выделяют датчики, работающие на:

ультразвуковом излучении;
инфракрасном излучении (ИК);
микроволновом излучении.

Есть и комбинированные устройства. Они совмещают в себе датчики, которые регистрируют движение при помощи принципиально разных сенсоров. Например, теплового и акустического приборов.

Принцип работы и назначение инфракрасного датчика движения

Ультразвуковая сигнализация

Принцип действия таких датчиков основан на эффекте отражения волн. Внутри этого устройства установлен генератор колебаний, который излучает сигналы с частотой 20-60 кГц. Эти сигналы распространяются в окружающей среде, отражаются от объектов и возвращаются. Если волна зафиксировала движение, то ее частота меняется, датчик это улавливает, активируя подключенную систему.

Ультразвуковые датчики бывают следующих видов:

Настенные наружные и внутренние.
Потолочные.
Угловые.

Выбирают один из видов контроллеров в зависимости от места установки устройства. Причем уличные модели контроллеров комплектуются специальными защитными корпусами для увеличения продолжительности работы.

Ультразвуковые датчики могут работать в любых погодных условиях.

Инфракрасные устройства

Инфракрасные контроллеры работают следующим образом: датчик сравнивает температуру объекта с опорной температурой. Если разность значений температур выше или равна определенному уровню, то контроллер активирует систему.

Например, фоновый уровень температуры – 20 °C. В помещение заходит человек, излучающий в среднем 36,6 °С. Разность составляет 16,6 °С. Если датчик запрограммирован на меньший уровень активации, то он сработает и запустит систему, которая к нему подключена.

Если он будет слишком чувствительным, то станет реагировать на малейшие изменения температуры (потоки горячего воздуха). В таком случае ложных срабатываний не избежать, следовательно, работа датчика будет отчасти

Микроволновые датчики

Принцип действия микроволнового контроллера аналогичен ультразвуковому, только генерация электромагнитного поля идет на большей частоте. Правда, такой датчик реагирует на любые движения, а не только на те, что совершают нагретые до определенного уровня объекты. Главное условие – они должны отражать волны, а не поглощать их (хотя отраженная волна присутствует всегда без исключения из-за неидеальности технических устройств).

GSM датчик движения – эффективная система защиты имущества

Комбинированные аппараты

Такие контроллеры сочетают в себе сразу два сенсора, различающиеся по принципу действия. К примеру, температурный и аудиосенсор

Важно, что одна технология обнаружения движения при этом дополняется другой. То есть точность такого датчика намного выше

Датчик шума может зафиксировать присутствие человека в помещении, а инфракрасный в паре с ним будет поддерживать работу подключенной к нему системы.

Такие контроллеры целесообразно применять в коттеджах, на лестничных клетках, где есть «слепые зоны».

Видео

Если вы ещё не знакомы с этой моделью, но готовы экспериментировать, а главное, выбираете лучшее из хорошего, то эта статья вам поможет.

Что из себя представляет датчик движения ДД 024?

Как выглядит и где используется?

Преимущества

Автоматизируют процесс управления освещением.
Позволяют экономить электроэнергию.
Создают комфорт.
Минимальная коммутируемая нагрузка от 1 Вт, что позволяет использовать все датчики, кроме ДДВ-03, с маломощными светодиодными лампами и светильниками.
Датчики ДДТ-01 и ДДТ-02 встраиваются в подвесной потолок с диаметром установочного отверстия 65 мм и 40 мм соответственно.
Датчик ДДПт-01 не требует дополнительных электрических подключений, устанавливается в патрон Е27 и питается от него.
Датчик ДДСк-01 имеет выносной датчик компактного размера, что позволяет его скрыть под потолком, в стене или встроить в корпус светильника.
Датчик ДДС-05 имеет степень защиты IP65, превыщающую показатели всех остальных датчиков, что позволяет использовать его при любыъ погодных условиях на улице.
Датчик ДДУ-01 устанавливается на внешний угол стены и имеет угол обзора 270.
Датчик ДДП-02 имеет внутри 3 инфракрасных датчика, что увеличивает его угол обзора и дальность обнаружение.
Датчик ДДП-04 имеет внутри 2 инфракрасных датчика, направленных в разные стороны, что дает преимущества при установке в коридорах и контроле объектов, движущихся с разных сторон.
Датчик ДДР-01 подключается в розетку 230 В, что позволяет подключать и регулировать любое однофазное электрооборудование при обнаружении движения.

Обозначение выводов датчика движения

Для того, чтобы понять, как подключить датчик движения в цепь для управления освещением, нужно понимать несколько важных аспектов: с каким напряжением работает данный тип устройства и как маркируются выводы датчика, к которым будет производится подключение питающих проводов и прибора.

Стандартные датчики движения рассчитаны для работы в сети переменного тока 220В, но встречаются варианты, которые работают от 12В постоянного тока (для управления светодиодными лентами) и радио датчики, которые питаются от аккумулятора и служат для отправки сигнала на управляющее устройство.

Маркировка выводов на устройстве обычно выполнена на самом корпусе с помощью тиснения на пластмассе или с использованием специальных наклеек. Схема подключения также выполняется на корпусе, а также в руководстве по подключению, настройке и эксплуатации данного устройства.

Стандартные обозначения выполнены следующим образом:

При этом, в отличии от других электроприборов, в данном случае очень важно не перепутать во время подключения проводники фазы и ноля. Это связано с тем, что датчик движения, как выключатель, должен разрывать фазный провод, а не ноль (для безопасной эксплуатации, это требование указано в ПУЭ)

Определить, где фаза, а где ноль можно с помощью цветовой маркировки проводников (обычно коричневый или черный – фаза, синий – ноль), но лучше использовать для этого отвертку-тестер или мультиметр.

Источник

Инфракрасные датчики движения ДД-024 технические характеристики инструкция и советы по установке

Инфракрасные датчики движения являются незаменимым элементом системы безопасности и автоматизации в современных зданиях. Наиболее популярными моделями среди потребителей являются инфракрасные датчики движения ДД-024.

Технические характеристики данной модели отвечают самым высоким стандартам качества и надежности. Датчики ДД-024 регистрируют движение в заданных зонах и реагируют на него, активируя подключенные к ним устройства или системы. Благодаря инфракрасной технологии, датчики обеспечивают высокую точность и надежность обнаружения движения в любых условиях.

Инструкция по установке датчиков ДД-024 проста и понятна даже для людей без специальных навыков в области электротехники. В инструкции подробно описаны все необходимые шаги для правильной установки и настройки датчиков, а также приведены советы по оптимальному выбору места установки.

Если вы ищете надежные инфракрасные датчики движения, которые легко установить и настроить, то модель ДД-024 – ваш идеальный выбор. Они обеспечат безопасность и комфорт в вашем доме, офисе или другом помещении.

Технические характеристики:

Тип датчика: инфракрасный
Максимальное расстояние обнаружения: 5 метров
Угол обзора: 110 градусов
Рабочая температура: от -20 до +50 градусов по Цельсию
Питание: 220 В
Мощность: 1 Вт

Инструкция по установке:

Выберите место установки датчика так, чтобы он имел наилучший обзор и не был подвержен воздействию прямых источников тепла или света.
С помощью отвертки закрепите датчик на стене или потолке, убедившись, что он надежно фиксируется.
Подключите датчик к электрической сети с помощью кабеля.
Настройте датчик согласно инструкции, чтобы он соответствовал требуемым параметрам.
Проверьте работу датчика, пройдя перед ним и убедившись, что он активируется при обнаружении движения.

Советы по установке:

Рекомендуется устанавливать датчик на высоте от 1,5 до 2,5 метров для оптимального обнаружения движения.
Не устанавливайте датчик рядом с обогревательными приборами или приточными вентиляционными отверстиями, чтобы избежать ложных срабатываний.
Проверьте, что датчик не попадает на прямое солнечное светлое, такое воздействие может вызвать ложные срабатывания.
При необходимости, используйте датчики в паре для расширения области обнаружения движения.

Инфракрасные датчики движения ДД-024 — надежное и удобное решение для автоматического контроля движения внутри помещений. Они обладают высокой чувствительностью и быстрым откликом на движение, что делает их идеальными для использования в системах безопасности или для освещения.

Инфракрасные датчики движения ДД-024

Инфракрасные датчики движения ДД-024 — это устройства, которые используются для обнаружения движения в помещении. Они реагируют на изменение температуры и, при обнаружении движения, активируют подключенное к ним устройство или систему.

Технические характеристики ДД-024:

Напряжение питания: 9-16 В;
Потребление тока: не более 14 мА;
Дальность детектирования: до 8 м;
Угол обзора: 100 градусов;
Выходное напряжение: 0.3-3.3 В;
Время срабатывания: 2 секунды;
Рабочая температура: от -20 до +60 градусов по Цельсию.

ДД-024 имеет компактный размер и надежную конструкцию, что позволяет использовать его в различных условиях. Он обеспечивает высокую точность обнаружения движения и имеет низкое энергопотребление.

Советы по установке ДД-024:

Датчик следует устанавливать на высоте от 1,5 до 2,5 метров от пола.
Не рекомендуется устанавливать датчик вблизи источников тепла или солнечных лучей, а также вблизи воздуховодов и кондиционеров.
Рекомендуется устанавливать датчик в угле помещения для максимального охвата зоны обнаружения.
При установке датчика следует избегать прямого попадания света на элементы датчика, чтобы избежать ложных срабатываний.
Датчик должен быть защищен от попадания пыли и влаги.

Датчики движения ДД-024 широко используются в системах безопасности, автоматическом освещении и системах умного дома. Они обеспечивают эффективную работу и повышают уровень безопасности помещений.

Технические характеристики

Инфракрасные датчики движения ДД-024 обладают следующими техническими характеристиками:

Напряжение питания: 12 В
Ток потребления: не более 150 мА
Угол обнаружения движения: 110 градусов
Максимальная дальность обнаружения: до 10 метров
Выходное напряжение: 0-5 В
Рабочая температура: от -20 до +60 градусов Цельсия
Степень защиты: IP54 (защита от пыли и брызг воды)
Габаритные размеры: 80x45x35 мм

Датчики движения ДД-024 имеют компактный размер, низкое энергопотребление и высокую надежность. Они могут использоваться в различных системах безопасности, освещении, домашней автоматизации и других областях, где требуется обнаружение движения.

Дальность обнаружения

Инфракрасный датчик движения ДД-024 обладает высокой дальностью обнаружения, что делает его идеальным решением для использования в различных ситуациях. Данная модель датчика способна обнаруживать движение на расстоянии до 12 метров.

Благодаря такой большой дальности обнаружения, датчик может широко применяться в различных сферах деятельности. Например:

В системах безопасности и охраны помещений.
В системах управления освещением.
В системах автоматизации внутреннего пространства.

Дальность обнаружения датчика ДД-024 позволяет обеспечивать эффективное и надежное обнаружение движения в различных условиях и средах. Он способен точно реагировать на движение объектов как в помещении, так и на открытом воздухе.

При установке датчика движения ДД-024 необходимо учесть его дальность обнаружения и ориентироваться на требования и особенности конкретной задачи. Например, при установке внутри помещений, следует учесть высоту установки и направление датчика, чтобы обеспечить наиболее эффективное обнаружение движения.

Кроме того, для достижения наилучших результатов и избежания ложных срабатываний, рекомендуется следовать рекомендациям производителя по установке и настройке датчика.

Угол обзора

Инфракрасные датчики движения ДД-024 имеют широкий угол обзора, что позволяет обнаруживать движение в большой зоне. Угол обзора влияет на область покрытия датчика и определяет, насколько далеко и широко датчик может обнаружить движение.

ДД-024 имеет угол обзора 110 градусов. Это значит, что датчик может обнаруживать движение в пределах 110 градусов от своей оси. Такой широкий угол обзора позволяет установить датчик на определенном участке и контролировать область вокруг него.

При выборе места установки датчика необходимо учитывать его угол обзора. Он должен быть достаточно широким, чтобы охватить нужную область, но не слишком широким, чтобы не вызывать ложные срабатывания от движущихся объектов за пределами зоны контроля.

Важно также помнить, что угол обзора может быть ограничен препятствиями, такими как стены, деревья или другие объекты. При установке датчика следует избегать препятствий, которые могут блокировать его обзор и снижать его эффективность.

Угловая настройка датчика позволяет менять его направление и охватываемую область. Это полезно, если вам нужно скорректировать угол обзора или изменить его направление. Инструкция по установке датчика обычно содержит информацию о том, как правильно настроить угол обзора.

У инфракрасных датчиков движения ДД-024 широкий угол обзора даёт дополнительные возможности для защиты и контроля. Он позволяет эффективно обнаруживать движение в большой зоне и обеспечивать надежную безопасность.

Напряжение питания

Инфракрасные датчики движения ДД-024 могут работать при напряжении питания от 5 В до 24 В постоянного тока (DC). Такое широкое диапазон напряжений позволяет использовать эти датчики в различных электрических системах и устройствах.

Для правильной работы датчика, необходимо обеспечить стабильное питание с нужным напряжением. В качестве источника питания, можно использовать батареи, аккумуляторы или источники постоянного тока.

При выборе источника питания, необходимо учесть следующее:

Напряжение питания должно находиться в пределах от 5 В до 24 В.
Значение напряжения питания должно быть стабильным и не превышать указанное диапазон.
Необходимо учитывать потребление энергии датчиком при определении мощности источника питания.

Если напряжение питания не соответствует указанным характеристикам, это может привести к неправильной работе датчика или его поломке. Поэтому следует быть внимательным при выборе источника питания и обеспечить соответствующие условия для датчика.

Напряжение питания имеет важное значение для работы инфракрасных датчиков движения ДД-024, поэтому рекомендуется соблюдать указанные характеристики и рекомендации по установке, чтобы обеспечить стабильную и надежную работу датчика.

Инструкция по установке

Для успешной установки инфракрасных датчиков движения ДД-024 следуйте следующим шагам:

Шаг 1: Подготовьте необходимые инструменты и материалы:

Инфракрасные датчики движения ДД-024;
Отвертка;
Крепежные элементы;
Провода;
Электроизоляционная лента.

Шаг 2: Определите место установки датчиков движения:

Выберите место, где будет лучше всего контролироваться область движения;
Избегайте установки датчиков рядом с источниками тепла или прямым солнечным светом;
Учитывайте высоту установки, оптимальная высота составляет от 2 до 2,5 метров.

Шаг 3: Установка датчиков движения:

Откройте корпус датчика, снимите крышку;
Подключите провода к соответствующим контактам датчика;
Закрепите датчик на выбранном месте с помощью крепежных элементов;
Убедитесь, что датчик прочно закреплен и не подвисает.

Шаг 4: Подключение датчиков к сети электропитания:

Отключите электропитание в зоне установки датчиков;
Подсоедините провода датчиков к сети электропитания с помощью электроизоляционной ленты;
Убедитесь, что подключение правильно выполнено и нет подходящих контактов.

Шаг 5: Проверка и настройка датчиков движения:

Включите электропитание после подключения;
Настройте датчик движения, следуя инструкциям, прилагаемым к устройству;
Проверьте работоспособность датчиков, проходя рядом с ними в рабочем режиме.

После выполнения всех этих шагов вы успешно установите инфракрасные датчики движения ДД-024 и будете готовы к контролю области движения в выбранной зоне.

Выбор места установки

Правильное выбор места установки инфракрасных датчиков движения ДД-024 играет важную роль в обеспечении их эффективного функционирования. При выборе места необходимо обратить внимание на следующие факторы:

Высота установки: Инфракрасные датчики движения ДД-024 рекомендуется устанавливать на высоте от 2 до 4 метров над уровнем пола. Такая высота позволяет обеспечить оптимальное покрытие области обнаружения датчиком.
Направление обнаружения: Перед установкой датчиков необходимо определить направление обнаружения движения, которое требуется охватить датчиками. Важно учесть направление движения людей или объектов, чтобы обеспечить эффективное срабатывание датчиков.
Угол обнаружения: Инфракрасные датчики движения ДД-024 имеют ограниченный угол обнаружения. Перед установкой необходимо учесть угол обзора датчика и принять меры для обеспечения максимального покрытия нужной области.
Отсутствие препятствий: При установке датчиков необходимо избегать мест, где есть возможность появления препятствий, которые могут блокировать или ограничивать обзор датчиков. Препятствия, такие как мебель, шторы или растения, могут снизить эффективность работы датчиков.
Установка на стойку или на стену: Датчики ДД-024 могут быть установлены как на стену, так и на специальную стойку. При выборе места установки необходимо учесть тип установки и выбрать соответствующий вариант.

Следуя указанным выше советам, вы сможете выбрать оптимальное место для установки инфракрасных датчиков движения ДД-024 и обеспечить их эффективную работу.

Подключение к электросети

Для подключения инфракрасного датчика движения ДД-024 к электросети необходимо следовать следующим шагам:

Убедитесь, что электросеть отключена и напряжение на проводах отсутствует.
Откройте корпус датчика, сняв крышку с помощью отвертки или иного инструмента.
Обратите внимание на разъемы внутри корпуса датчика. Обычно, датчик имеет разъемы для подключения к электросети с помощью проводов.
С помощью отвертки открутите клеммы разъемов и подключите провода от электросети.
Убедитесь, что провода плотно закреплены в клеммах разъемов и затяните клеммы.
Наденьте крышку на корпус датчика и закрепите ее.
Подключите электросеть и включите питание.
Датчик готов к работе. Установите его в нужное место согласно рекомендациям в инструкции по установке.

При подключении к электросети рекомендуется обратиться к профессионалу или электрику, чтобы избежать повреждения датчика или возникновения проблем с электробезопасностью.

Регулировка параметров

Для достижения оптимальной работы инфракрасных датчиков движения DD-024 следует правильно регулировать их параметры. В данном разделе представлены основные параметры, которые можно отрегулировать:

1. Чувствительность

Чувствительность датчиков движения определяет, насколько сильное движение должно произойти, чтобы датчик его зарегистрировал. Чувствительность можно регулировать с помощью специальной регулировочной рукоятки, расположенной на корпусе датчика. Вращая рукоятку по часовой стрелке, можно увеличить чувствительность, а против часовой стрелки – уменьшить.

2. Задержка

Задержка определяет, как долго датчик будет поддерживать активное состояние после обнаружения движения. На корпусе датчика также имеется регулировочная рукоятка для задержки. Вращая ее по часовой стрелке, можно увеличить задержку, а против часовой стрелки – уменьшить.

3. Область действия

Область действия определяет, в какой зоне датчик будет искать движение. Обычно датчики движения имеют широкий угол обзора и могут регистрировать движение вплоть до 360 градусов. Для регулировки области действия инфракрасных датчиков используются механические элементы, позволяющие установить определенное направление обзора.

Регулировка параметров инфракрасных датчиков движения DD-024 позволит адаптировать их под конкретные условия и требования, что обеспечит более эффективную и надежную работу системы.

Советы по установке

При установке инфракрасных датчиков движения DD-024 рекомендуется следовать следующим советам:

Выберите место установки. Датчик должен быть установлен на такой высоте, чтобы его зона обнаружения была наиболее эффективной. Рекомендуется устанавливать его на высоте 2-3 метра от пола.
Убедитесь, что датчик установлен на стабильной поверхности. Он должен быть закреплен надежно, чтобы предотвратить его перемещение или падение.
Ориентируйтесь на предпочтительное направление обнаружения. Датчик движения имеет широкий угол обзора, однако, если вам необходимо отслеживать движение только в определенном направлении, рекомендуется указать его с помощью встроенных регулировок.
Обратите внимание на окружающее освещение. Инфракрасный датчик движения реагирует на изменение инфракрасного излучения, поэтому слишком яркое или слишком слабое освещение может повлиять на его работу. Поместите датчик в место, где освещение соответствует требуемому уровню.
Проверьте расстояние обнаружения. Убедитесь, что расстояние между датчиком и областью обнаружения соответствует требованиям. Излишнее расстояние может привести к недостаточному обнаружению движения, а слишком близкое расстояние может вызывать ложные срабатывания.
Подключите датчик к источнику питания. Убедитесь, что питание соответствует требованиям датчика и что провода подключены правильно.
Проверьте работоспособность. После установки и подключения датчика рекомендуется протестировать его работоспособность. Переключите его в рабочий режим и протестируйте обнаружение движения.

Следование этим советам поможет обеспечить эффективную и надежную работу инфракрасных датчиков движения DD-024.

Видео:

PIR — пассивные инфракрасные датчики движения, лайфхаки, как подключать. HC-SR501 и HC-SR505.

Инфракрасный датчик движения с датчиком освещения (фотореле) для включения света: схема подключения

Источник

Время чтения: 6 минут(ы)

Содержание статьи

1 Что из себя представляет датчик движения ДД 024?
- 1.1 Как выглядит и где используется?
- 1.2 Как работает: устройство и принцип действия
- 1.3 Отзывы о датчиках движения ДД 024: плюсы и минусы
2 Технические характеристики
3 Инструкция по подключению и эксплуатации
- 3.1 Схема подключения ДД 024
- 3.2 Настройка работы устройства
- 3.3 Особенности установки
4 Стоимость
5 Где купить датчик движения ДД 024?
- 5.1 В Москве
- 5.2 В Санкт-Петербурге

Что из себя представляет датчик движения ДД 024?

Как выглядит и где используется?

то и есть клапан для работы датчика.

Такой аппарат может использоваться не только в общих помещениях, но и в детских комнатах.

Как работает: устройство и принцип действия

Важно! Инфракрасные лучи абсолютно безопасны, и не вредят здоровью окружающих

Отзывы о датчиках движения ДД 024: плюсы и минусы

Аппарат компактен.
Очень легкий.
Имееют хорошую дальность работы.
Хороший угол обзора.
Не энергозатратный.
Работа благодаря инфракрасным лучам позволяет обеспечить особую чувствительность, при этом, без введения в заблуждение.
Стоит такой аппарат на самом деле не очень дорого.

Минусом является необходимость крепления датчика вдали от густо заставленных предметов.
Срок службы такого аппарата всего лишь полгода, вместо одного года, как заявлено о других производителей.
Несмотря на то, что материал изготовления датчика пожаробезопасен, он достаточно маркой, и, к сожалению, собирает всю грязь и пыль. Поэтому при уличном размещении вы столкнетесь с быстрым загрязнением корпуса.

Технические характеристики

В основном, модели дд-024 славятся действием технических характеристик, которые весьма впечатляют.

Максимальная мощность работы 1200 Вт.
При этом, мощность нагрузки может доходить до 300 Вольт.
Мощность максимальной нагрузки 300 ампер.
Максимальная высота, на которую может быть установлен датчик равна 4 м.
Радиус действия такого аппарата равняется 306 м.
Максимальный цикл от 7 секунд до 2 минут.
Порог освещенности до 2000 люксов.
Выполнена в белом цвете.
Материал — не воспламеняющийся пластик.
Напряжение переменное.
Номинальное напряжение 230 Вольт.
Работает на частоте 50 Герц.
Температура от — 25 до + 45 градусов.
Глубина установки 58 мм.
Наружный диаметр такого аппарата 120 мм.

Инструкция по подключению и эксплуатации

Обозначьте место, где должен располагаться датчик.

Также убедитесь, что рядом будет располагаться розетка, от которой будет питаться аппарат.

Схема подключения ДД 024

Настройка работы устройства

Теперь вы можете подать напряжение, используя датчик.

При этом, загорается светодиодный индикатор. Он обозначает включение нагрузки.

Если движения будут отсутствовать, то можно отключить аппарат спустя несколько секунд.

Особенности установки

Главной особенностью установки является необходимость ручной настройки.

Нельзя подключить к компьютеру.

Датчик не начнёт полноценную работу, если вы после настройки не отключили приборы сети и заново не включили.

Эти положения прописаны в инструкции, но очень часто покупатели забывают о необходимости ее прочтения.

Стоимость

Где купить датчик движения ДД 024?

В Москве

ООО Диодус, светодиодное освещение и датчики движения, 1812 Года ул., 12, Москва, 121127, 8 (495) 741-46-60.
B.E.G. Датчики Движения/Присутствия, Светильники с Датчиками, Малая Ордынка ул., 39, стр. 1, Москва, 115184, 8 (499) 236-10-67.
Сенсор, Волгоградский пр., 42 корпус 5, Москва, 109548, 8 (495) 256-80-19.

В Санкт-Петербурге

SmS sensor, Выборгская наб., 29, 510, Санкт-Петербург, 194044, 8 (800) 250-65-54.
Датчик движения Steinel Малая Бронная ул., 37, 115184 8 (499) 237-28-68,
Промситех. ул. Книпович, 9, Санкт-Петербург, 192019, 8 (812) 702-65-90

Вам помогла эта статья? Будем благодарны за оценку:

Вы уже голосовали

Эти датчики движения применяются для экономии электроэнергии на освещение. Их основная задача – автоматическое включение или отключение электроприборов в определённый период времени, при изменении уровня освещённости либо при движении в поле действия прибора. Коммутация датчика осуществляется за счёт встроенного электромеханического реле.

Внешний вид ДД024

Датчик движения ДД 024 применяют для управления освещением жилых, офисных или складских помещений. Использование этих приборов позволит снизить нагрузку на энергосистему здания, уменьшить расход электроэнергии и повысить ресурс работы осветительных ламп.

Основным элементом прибора является собственно сам инфракрасный датчик движения, работающий под управлением контроллера, который принимает и анализирует информацию о движении и уровне освещённости и выдаёт команду на размыкание контактов в электромеханическое реле.

Принцип работы этого устройства основывается на чувствительности датчика. В момент появления в зоне действия ИК-поля прибора движущегося объекта на микрочип поступает информация об этом, контроллер анализирует информацию об уровне освещения. После этого он выдаёт команду о размыкании контактов и включении подключённых источников света, это в том случае, если уровень освещения ниже заданного параметра, или остаётся в режиме ожидания, если освещение соответствует запрограммированным параметрам.

Это необходимо для того, чтобы автоматика не срабатывала в светлое время суток. Достаточно удобная функция прибора.

Эксплуатационные и технические параметры ДД 024

Для подключения и эксплуатации датчиков движения требуется знание большого количества технических параметров устройства. Тем не менее, основными характеристиками датчика движения, которые используются для подключения, являются:

параметры электросети, для ДД024 это 220В, с частотой в 50Гц;
таймер задержки, для ДД024 этот параметр регулируемый, от 10 до 720 секунд, фактически это время работы источника света после прекращения движения в чувствительной зоне прибора;
светочувствительность – регулируемый параметр, показывает уровень освещённости, при котором срабатывает устройство, для модели 024 это диапазон – от 5 до 1000 Люкс;
зона действия ИК-поля – в радиусе 6-ти метров;
скорость срабатывания – 0,5-1,5 м/сек., этот параметр отвечает за скорость движения объекта в зоне действия прибора;
коммутируемый ток – 1100Вт;
угол обзора, вертикального – 120° (180° – у модели ДД 024В), горизонтального – 360°.

Стоит отметить, что выходная мощность для ламп накаливания и для энергосберегающих будет различна. В первом случае она будет равна 1100Вт, в то время как для сберегающих – всего 600Вт.

Внешне прибор представляет собой диск из поликарбоната светлого цвета с полупрозрачным куполом в обрешётке по центру. Диаметр диска – 118 мм, высота основания – 60 мм. Крепёж производится к потолку обычными саморезами.

Важно! Датчик движения инфракрасный ДД 024 является устройством потолочного крепления, при его монтаже не нужно забывать, что ИК-полю могут мешать различные предметы, в зоне действия создающие тень. Учитывайте это при монтаже.

Монтаж ДД 024

Установка и подключение датчиков требует понимания принципа их работы и знания основ электротехники, в остальном сам процесс установки и подключения не представляет особой сложности. Тем не менее, ввиду их расположения и особенностей устройства, стоит озаботиться вызовом квалифицированного электрика, ранее работавшего с такими системами автоматизации. Установка производится на высоту 2-4 метра от пола, на потолок помещения. Место выбирается так, чтобы в зоне работы устройства не было перемещающихся или движущихся деталей или предметов, создающих тень.

Датчик нельзя устанавливать, если в рабочую зону попадают:

вентиляторы различного типа или противовесы, любые постоянно движущиеся предметы и детали машин и механизмов;
кондиционеры и обогреватели, вызывающие колебания температуры;
растения и свободно висящие провода;
устройства, создающие электромагнитное поле.

Монтаж датчика максимально облегчён. Для этого достаточно снять защитную верхнюю крышку прибора, провернув её по часовой стрелке. После чего размечаем на потолке отверстия под крепёж, используя корпус как шаблон. После проделывания отверстий и забивания дюбелей датчик фиксируется на потолке. После чего он подключается к электросети здания.

Вид ДД024 без защитной крышки

Важно! Подключение прибора производится в строгом соответствии с требованиями ПУЭ. Обязательно подключение через автомат или предохранитель!

Схема подключения ДД 024

Провода питания от источника питания подключаются к клеммам, расположенным в корпусе прибора. Сечение медного провода – не более 1,5 кв. мм. Существует несколько вариантов подключения этого устройства, основные из них указаны в инструкции изделия. Как и в других электроприборах, обозначения на схеме стандартны:

L – активная фаза;
N – ноль;
А – выходная фаза со светильника.

Для того чтобы свет не зависел от уровня освещённости, в систему можно включить переключатель. В этом случае автоматика дублируется ручным управлением.

Иногда встречается ситуация, когда нагрузка превышает максимально возможные для прибора показатели, но в то же время альтернативы устройству нет, в этом случае можно включить в сеть контактор на 220В, либо, как вариант, можно использовать два или более прибора на этом участке электросети.

Нижняя часть устройства: видны выходы проводов, стандартная схема подключения и выемка для вывода проводки в корпусе

Важно! При подключении нужно соблюдать правила цветовой маркировки проводов.

Настройка датчика движения

Далее необходимо откалибровать датчик. Для этого под защитной крышкой расположены три регулировочных винта:

«LUX» – уровень освещенности;
«TIME» – период времени;
«SENS» – чувствительность ИК-поля.

Калибровка производится в следующем порядке:

«LUX» выставляется в крайнее правое положение, это максимально возможное значение освещённости, время «TIME» наоборот уводится до упора влево, снижая период времени до минимального значения;
При подаче напряжения на прибор должен загореться светодиод красного цвета, после этого необходимо выждать время в 10-120 сек., после чего будет звуковой щелчок – это нормальное явление при работе прибора, далее нагрузка отключится, об этом сигнализирует погасший индикатор;
Движение в зоне действия снова подключит нагрузку, но при дальнейшем отсутствии перемещений уже через 5-10 секунд снова она отключится.

Видео

Что из себя представляет датчик движения ДД 024?

Как выглядит и где используется?

Как работает: устройство и принцип действия

Отзывы о датчиках движения ДД 024: плюсы и минусы

Аппарат компактен.
Очень легкий.
Имееют хорошую дальность работы.
Хороший угол обзора.
Не энергозатратный.
Работа благодаря инфракрасным лучам позволяет обеспечить особую чувствительность, при этом, без введения в заблуждение.
Стоит такой аппарат на самом деле не очень дорого.

Минусом является необходимость крепления датчика вдали от густо заставленных предметов.
Срок службы такого аппарата всего лишь полгода, вместо одного года, как заявлено о других производителей.
Несмотря на то, что материал изготовления датчика пожаробезопасен, он достаточно маркой, и, к сожалению, собирает всю грязь и пыль. Поэтому при уличном размещении вы столкнетесь с быстрым загрязнением корпуса.

Технические характеристики

В основном, модели дд-024 славятся действием технических характеристик, которые весьма впечатляют.

Максимальная мощность работы 1200 Вт.
При этом, мощность нагрузки может доходить до 300 Вольт.
Мощность максимальной нагрузки 300 ампер.
Максимальная высота, на которую может быть установлен датчик равна 4 м.
Радиус действия такого аппарата равняется 306 м.
Максимальный цикл от 7 секунд до 2 минут.
Порог освещенности до 2000 люксов.
Выполнена в белом цвете.
Материал — не воспламеняющийся пластик.
Напряжение переменное.
Номинальное напряжение 230 Вольт.
Работает на частоте 50 Герц.
Температура от — 25 до + 45 градусов.
Глубина установки 58 мм.
Наружный диаметр такого аппарата 120 мм.

Инструкция по подключению и эксплуатации

Также убедитесь, что рядом будет располагаться розетка, от которой будет питаться аппарат.

Схема подключения ДД 024

Настройка работы устройства

При этом, загорается светодиодный индикатор. Он обозначает включение нагрузки.

Особенности установки

Главной особенностью установки является необходимость ручной настройки.

Датчик не начнёт полноценную работу, если вы после настройки не отключили приборы сети и заново не включили.

Эти положения прописаны в инструкции, но очень часто покупатели забывают о необходимости ее прочтения.

Стоимость

Где купить датчик движения ДД 024?

В Москве

ООО Диодус, светодиодное освещение и датчики движения, 1812 Года ул., 12, Москва, 121127, 8 (495) 741-46-60.
B.E.G. Датчики Движения/Присутствия, Светильники с Датчиками, Малая Ордынка ул., 39, стр. 1, Москва, 115184, 8 (499) 236-10-67.
Сенсор, Волгоградский пр., 42 корпус 5, Москва, 109548, 8 (495) 256-80-19.

В Санкт-Петербурге

SmS sensor, Выборгская наб., 29, 510, Санкт-Петербург, 194044, 8 (800) 250-65-54.
Датчик движения Steinel Малая Бронная ул., 37, 115184 8 (499) 237-28-68,
Промситех. ул. Книпович, 9, Санкт-Петербург, 192019, 8 (812) 702-65-90

Инструкции и файлы

Файл	Страниц	Формат	Размер	Действие

6
pdf
802.92KB

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Подробный обзор датчика движения ДД 024: характеристики и отзывы, инструкция по подключению и настройке

Что из себя представляет датчик движения ДД 024?

Как выглядит и где используется?

Как работает: устройство и принцип действия

Отзывы о датчиках движения ДД 024: плюсы и минусы

Аппарат компактен.
Очень легкий.
Имееют хорошую дальность работы.
Хороший угол обзора.
Не энергозатратный.
Работа благодаря инфракрасным лучам позволяет обеспечить особую чувствительность, при этом, без введения в заблуждение.
Стоит такой аппарат на самом деле не очень дорого.

Минусом является необходимость крепления датчика вдали от густо заставленных предметов.
Срок службы такого аппарата всего лишь полгода, вместо одного года, как заявлено о других производителей.
Несмотря на то, что материал изготовления датчика пожаробезопасен, он достаточно маркой, и, к сожалению, собирает всю грязь и пыль. Поэтому при уличном размещении вы столкнетесь с быстрым загрязнением корпуса.

Технические характеристики

В основном, модели дд-024 славятся действием технических характеристик, которые весьма впечатляют.

Максимальная мощность работы 1200 Вт.
При этом, мощность нагрузки может доходить до 300 Вольт.
Мощность максимальной нагрузки 300 ампер.
Максимальная высота, на которую может быть установлен датчик равна 4 м.
Радиус действия такого аппарата равняется 306 м.
Максимальный цикл от 7 секунд до 2 минут.
Порог освещенности до 2000 люксов.
Выполнена в белом цвете.
Материал — не воспламеняющийся пластик.
Напряжение переменное.
Номинальное напряжение 230 Вольт.
Работает на частоте 50 Герц.
Температура от — 25 до + 45 градусов.
Глубина установки 58 мм.
Наружный диаметр такого аппарата 120 мм.

Инструкция по подключению и эксплуатации

Также убедитесь, что рядом будет располагаться розетка, от которой будет питаться аппарат.

Схема подключения ДД 024

Настройка работы устройства

При этом, загорается светодиодный индикатор. Он обозначает включение нагрузки.

Особенности установки

Главной особенностью установки является необходимость ручной настройки.

Датчик не начнёт полноценную работу, если вы после настройки не отключили приборы сети и заново не включили.

Эти положения прописаны в инструкции, но очень часто покупатели забывают о необходимости ее прочтения.

Стоимость

Где купить датчик движения ДД 024?

В Москве

ООО Диодус, светодиодное освещение и датчики движения, 1812 Года ул., 12, Москва, 121127, 8 (495) 741-46-60.
B.E.G. Датчики Движения/Присутствия, Светильники с Датчиками, Малая Ордынка ул., 39, стр. 1, Москва, 115184, 8 (499) 236-10-67.
Сенсор, Волгоградский пр., 42 корпус 5, Москва, 109548, 8 (495) 256-80-19.

В Санкт-Петербурге

SmS sensor, Выборгская наб., 29, 510, Санкт-Петербург, 194044, 8 (800) 250-65-54.
Датчик движения Steinel Малая Бронная ул., 37, 115184 8 (499) 237-28-68,
Промситех. ул. Книпович, 9, Санкт-Петербург, 192019, 8 (812) 702-65-90

Источник

Датчик движения iek дд 024 инструкция

В 90-х годах прошлого века приборы автоматического включения /выключения света стремительно ворвались в обиход человека. В странах Западной Европы установка этих устройств освещения лестничных маршей, площадок и придомовых территорий начала приносить существенную экономию электроэнергии для владельцев жилья. Уже в начале 2000 годов их стали массово применять в России. Датчик движения ДД 024 – это одна из самых популярных моделей среди всех сенсорных устройств.

ДД 024

Прибор предназначен для экономии электроэнергии, затрачиваемой на освещение помещений и придомовых территорий. ДД 24 реагирует на появление человека включением осветительных приборов в течение заданного периода времени после прекращения движения в поле контроля.

Как выглядит и где используется

Горизонтальный датчик выглядит в виде объёмного тороидального диска, который крепят к потолку. Другие приборы бывают настенными и угловыми модификациями. Горизонтальная модель служит всестороннему охвату подконтрольной зоны с полным углом обзора 3600. Остальные ДД имеют обзор 1200 и 1800. Обычно прибор окрашен в белый или чёрный цвет.

Корпус ДД делают из поликарбоната, в центре которого вставлен экран с линзой Френеля в виде колпака. Рядом с ним расположены настроечные винты. В зависимости от модели,прибор может иметь 2 или 3 настроечные функции. Это винты освещённости, задержки и чувствительности.

Потолочные ДД устанавливают вверху на перекрытиях проходных помещений – это коридоры, вестибюли, лестничные площадки и марши. Также сенсорные автоматы монтируют внутри складов и прочих комнатах технического назначения. Если помещение имеет два дверных проёма в смежных стенах, то устанавливают угловые модели. В остальных случаях устройство вешают на одно из ограждений, но не напротив окон. Прямые солнечные лучи могут пагубно сказаться на состоянии фотоэлементов.

Потолочный детектор движения 024

Важно! Датчики движения нередко используют в охранных системах, где они не только включают свет, но и приводят в действие видеоаппаратуру, звуковую сигнализацию и пр. Уличные ДД монтируют на фасадах домов, отдельно стоящих вертикальных конструкциях для охраны и освещения лиц, незаконно проникших на частную территорию.

Как работает устройство

Инфракрасный датчик движения

Функционирование инфракрасного датчика движения ДД 024 осуществляется за счёт совокупного взаимодействия его трёх составляющих частей, это:

Оптика

Оптическая система представляет собой полимерную полусферу, расположенную в центре прибора. Пластиковый колпак покрыт изнутри множеством мельчайших линз, которые объединены в единую систему, называемую линзой Френеля. Её задача состоит в том, чтобы сфокусировать инфракрасное излучение зоны обзора на фотоэлементах пироприёмника.

Теплодатчик

Теплодатчик, или пироприёмник, представляет собой электронную головку в виде полусферы, находящуюся под линзой Френеля. Поверхность головки покрыта чувствительными микро фотоэлементами. Как только происходит изменение интенсивности сфокусированных ИК лучей, сразу меняется уровень напряжения тока в пироприёмнике. Информацию об этом получает блок управления.

Блок управления

Операционный блок – это электронная схема, которая производит оценку степени изменения интенсивности ИК фона. Если этот показатель достигает определённого уровня, то срабатывает реле, которое включает подсоединённые источники света. Подключённые световые приборы могут быть разных видов.

Принцип работы детектора движения

Эксплуатационные и технические параметры ДД 024

Датчик движения для сигнализации

ДД 024 инструкция содержит следующие технические характеристики:

Рабочая электросеть – 220 в/50 Гц.
Время задержки (Time) – регулируется в пределах от 10 секунд до 20 минут.
Светочувствительность (Lux) регулируется под нужную степень освещенности помещения, при которой должен срабатывать датчик.
Предельная дальность срабатывания ДД составляет 6 метров.
Момент срабатывания прибора зависит от скорости движения человека в зоне контроля – это 0,5-1,5 м/сек.
Коммутируемый ток – 1,1 кВт.
Угол обзора у моделей:

потолочных – 3600;
настенных – 1800;
угловых – 1200.

ПОДКЛЮЧЕНИЕ ДАТЧИКА ДВИЖЕНИЯ ДЛЯ ОСВЕЩЕНИЯ

Актуальность применения датчиков движения для включения света обусловлена не только удобством и комфортом. При использовании датчиков движения значительно уменьшается расход электрической энергии, а также увеличивается срок службы самих ламп.

Назначение датчиков движения для освещения

Основным назначением датчиков движения является автоматическое включение или отключение нагрузки в определенном интервале времени при появлении в зоне чувствительности датчика движущихся объектов. Также датчик движения для освещения учитывает и уровень освещенности.

Для коммутации цепей нагрузки используется встроенное в датчик электромеханическое промежуточное реле.

Чаще всего датчики движения применяют для управления освещением улиц или жилых помещений.

Принцип работы датчика движения для включения света

Мощность выходных цепей датчика зависит от типа и разновидности датчика.

Например, у датчика движения типа ДД-024 мощность выходных цепей составляет около 600 (ВА) для энергосберегающих ламп и 1100 (Вт) для ламп накаливания.

Датчик движения для включения света типа ДД

Вот так выглядят датчики движения типа ДД-024 и ДД-024В.

А это габаритные и установочные размеры.

Установка датчика движения для освещения

Запрещено устанавливать датчик движения, если в его зоне чувствительности находятся:

вентиляторы (движущиеся и вращающиеся части, лопасти)
проезжающий транспорт (тепло от двигателей)
кондиционеры (влияние отрицательной температуры)
трубы отопления (влияние положительной температуры)
деревья и кустарники
различные электромагнитные помехи

Не стоит забывать и про угол обзора датчика движения.

Крепеж датчика движения к поверхности выполняется в следующей последовательности.

1. Поворачиваем защитную крышку датчика почасовой стрелке и снимаем ее.

2. Открывается доступ к двум крепежным отверстиям и регулировочным винтам.

«LUX» — регулятор уставки срабатывания в зависимости от уровня освещенности

«TIME» — регулятор выдержки времени во включенном состоянии

«SENS» — регулятор уставки чувствительности к инфракрасному излучению

Схема подключения датчика движения

Датчик движения должен получать питание через автоматический выключатель или предохранитель, т.е. его питающие цепи должны иметь защиту.

Схема подключения датчика движения. Вариант 1

Первый вариант схемы подключения датчика движения для освещения является стандартным решением.

Кстати, такая схема изображена на корпусе самого датчика.

Эта схема самая простая в подключении.

L — фаза, N — ноль, А — коммутируемая (выходная) фаза с датчика на светильник.

Схема подключения датчика движения. Вариант 2

Второй вариант (не стандартный) схемы подключения датчика движения для освещения смотрите ниже.

Эту схему подключения датчика движения можно применить в том случае, если Вам необходимо, чтобы свет горел какой то период времени, не зависимо от освещенности и движения. Для этого в схему, параллельно датчику, подключаем обычный одноклавишный выключатель

Схема подключения датчика движения. Вариант 3

Для этого в схему добавляем контактор с напряжением катушки на 220 (В), либо используем два датчика движения, подключаемых на одну нагрузку.

При подключении датчиков движения для включения света соблюдайте цветовую маркировку проводов.

Проверка датчика движения для включения света после подключения

После подключения датчика движения необходимо сделать ему проверку.

Если проверка датчика движения прошла успешно, то дальше приступаем к его настройке и регулировке.

Настройка и регулировка датчика движения для освещения

Здесь все зависит от скорости движения человека в зоне чувствительности датчика.

Если у Вас в помещении имеется много окон и преобладает естественное освещение, то уставку «LUX» лучше поставить на минимальное или среднее деление шкалы. Если же в помещении у Вас мало естественного света и оно затемнено, то рекомендуется поставить уставку «LUX» на максимальное деление шкалы.

Регулятором «SENS» регулируется чувствительность к срабатыванию в зависимости от дальности и объема объекта.

Монтаж ДД 024

Для монтажа сенсорных приборов на стенах из бетона или кирпича, как внутри, так и снаружи, применяют дрель-перфоратор. Монтаж производят в следующей последовательности:

На задней панели прибора замеряют расстояние между центрами монтажных отверстий, если их два. Можно поступить проще – снять заднюю панель и, приложив её к ограждению, карандашом обвести отверстия;
На поверхности ограждения выбирают место крепления из расчёта планируемого сектора контроля. Для горизонтальных детекторов это будет центр потолка. Для угловых и настенных приборов точки крепления отмечают так, чтобы ДД захватывал двери или арочные проходы;
Перфоратором высверливают углубления под дюбели. Их вбивают в готовые отверстия молотком. Затем в них вкручивают шурупы таким образом, чтобы головки выступали на удобную высоту для монтажных отверстий датчика;
Приступают к подводке проводов. Это делают открытым или скрытым способом. Электропроводку крепят к стенам и потолку дюбелями хомутами, укладывают в штробы с последующей штукатуркой или скрывают её в коробах;
Подсоединив детектор к электропитанию, его вешают тыльной стороной на саморезы.

Обратите внимание! Подключение подводки к выпускам датчика производят с помощью винтовых или ножевых клеммников. Ни в коем случае нельзя делать скрутки – это может привести к поломке датчика или другим негативным последствиям.

Схема подключения ДД 024

На задней панели изготовитель обычно наклеивает стикер со схемой подсоединения детектора к проводам электросети и приборам освещения. Там же через отверстие выведены три выпуска проводов различного цвета. Провод красного цвета (L) – это фаза, синий (A) – от источников света, чёрный или коричневый (N) – ноль. Принципиальная схема подсоединения ДД есть у каждого руководства в комплекте поставки товара.

Подводящие три проводника должны быть сечением не менее 1,5 мм2. Чтобы не перепутать провода, нужно пользоваться тестером-отвёрткой. Провод от ламп освещения лучше заранее пометить маркером. Соединения производят таким образом, чтобы клеммники были спрятаны за корпусом датчика.

Задняя панель прибора со схемой подключения

Проверка подключённого датчика движения

Если детектор установлен в закрытом помещении, где нет окон, датчик должен включать свет сразу же после подсоединения к нему питания. В случае монтажа ДД 024 в комнате с оконными проёмами, условия срабатывания прибора создают регулировкой настроечных винтов, расположенных на передней панели ДД.

Проверяют правильную настройку сенсорного устройства опытным путём. Настройщик начинает несколько раз подходить к зоне контроля в условиях разной степени естественной освещенности комнаты. Обычно окончательную настройку завершают после трёх тестовых испытаний.

Дополнительная информация. Если у хозяина жилья нет опыта работы с электротехникой, то браться за самостоятельное подключение датчика движения не стоит. Надо обратиться к профессионалу. Он быстро установит прибор, подключит его к питанию и настроит, как нужно владельцу.

Вид ДД со снятой крышкой

Как настроить датчик движения для освещения – инструкция

Чем можно регулировать детектор?

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Настройка параметров

Угол установки

Чувствительность

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину». Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится.

Освещенность

Время задержки

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Будет интересно прочитать:

Настройка и регулировка ДД 024

На фасадной панели расположены три регулировочных винта со следующими буквенными обозначениями:

LUX – степень освещённости контрольной зоны;
TIME – время задержки отключения света;
SENS – чувствительность прибора на объём объекта.

Регулировка ДД производится этими тремя винтами. Настройку осуществляют последовательно в следующем порядке:

Винт LUX поворачивают в крайнее правое положение. Это максимальная степень освещённости зоны контроля. Постепенно возвратным движением регулятора добиваются срабатывания прибора в сумерки или полной темноте.
Винтом TIME устанавливают промежуток времени, когда свет не выключается при полном отсутствии движения в «поле зрения» детектора. Такая функция нужна, когда человек проходит помещение и через некоторое время возвращается.
Функция SENS полезна для уличных моделей и внутридомовых датчиков. Основное назначение этой опции – различать людей и не реагировать на мелких животных (собак, кошек и пр.). Настройку чувствительности осуществляют опытным путём. В крайнем случае, винт устанавливают в среднее положение.

Инструкция к инфракрасному датчику движений ДД-024

Устройство и принцип работы ДД 024

Эксплуатационные и технические параметры ДД 024

Для подключения и эксплуатации датчиков движения требуется знание большого количества технических параметров устройства. Тем не менее, основными характеристиками датчика движения, которые используются для подключения, являются:

параметры электросети, для ДД024 это 220В, с частотой в 50Гц;
таймер задержки, для ДД024 этот параметр регулируемый, от 10 до 720 секунд, фактически это время работы источника света после прекращения движения в чувствительной зоне прибора;
светочувствительность – регулируемый параметр, показывает уровень освещённости, при котором срабатывает устройство, для модели 024 это диапазон – от 5 до 1000 Люкс;
зона действия ИК-поля – в радиусе 6-ти метров;
скорость срабатывания – 0,5-1,5 м/сек., этот параметр отвечает за скорость движения объекта в зоне действия прибора;
коммутируемый ток – 1100Вт;
угол обзора, вертикального – 120° (180° – у модели ДД 024В), горизонтального – 360°.

Важно! Датчик движения инфракрасный ДД 024 является устройством потолочного крепления, при его монтаже не нужно забывать, что ИК-полю могут мешать различные предметы, в зоне действия создающие тень. Учитывайте это при монтаже.

Монтаж ДД 024

Датчик нельзя устанавливать, если в рабочую зону попадают:

вентиляторы различного типа или противовесы, любые постоянно движущиеся предметы и детали машин и механизмов;
кондиционеры и обогреватели, вызывающие колебания температуры;
растения и свободно висящие провода;
устройства, создающие электромагнитное поле.

Вид ДД024 без защитной крышки

Важно! Подключение прибора производится в строгом соответствии с требованиями ПУЭ. Обязательно подключение через автомат или предохранитель!

Схема подключения ДД 024

Провода питания от источника питания подключаются к клеммам, расположенным в корпусе прибора. Сечение медного провода – не более 1,5 кв. мм. Существует несколько вариантов подключения этого устройства, основные из них указаны в инструкции изделия. Как и в других электроприборах, обозначения на схеме стандартны:

Важно! При подключении нужно соблюдать правила цветовой маркировки проводов.

Настройка датчика движения

«LUX» – уровень освещенности;
«TIME» – период времени;
«SENS» – чувствительность ИК-поля.

Калибровка производится в следующем порядке:

«LUX» выставляется в крайнее правое положение, это максимально возможное значение освещённости, время «TIME» наоборот уводится до упора влево, снижая период времени до минимального значения;
При подаче напряжения на прибор должен загореться светодиод красного цвета, после этого необходимо выждать время в 10-120 сек., после чего будет звуковой щелчок – это нормальное явление при работе прибора, далее нагрузка отключится, об этом сигнализирует погасший индикатор;
Движение в зоне действия снова подключит нагрузку, но при дальнейшем отсутствии перемещений уже через 5-10 секунд снова она отключится.

Видео

Особенности установки

Детекторы 024 предназначены для установки внутри зданий и сооружений. При внешнем размещении датчики должны устанавливаться в защищённых местах от атмосферных осадков, прямых солнечных лучей и ветра. Обычно их крепят под свесами кровли или защитным козырьком.

Модель ДД 024в оснащена влагозащитным корпусом. Датчики устанавливают снаружи на крыльце дома, в помещениях с повышенным уровнем влажности (парники, бассейны и пр.).

Также нельзя монтировать инфракрасные датчики движения ДД 024 вблизи:

вентиляторов, обогревателей и кондиционеров;
двигающихся деталей различных механизмов;
источников электромагнитного поля.

Люди, установившие датчики движения в своём жилье, уже никогда не откажутся от них. Экономия финансовых затрат на коммунальные услуги уже становится ощутимой при получении очередного счёта за потреблённую электроэнергию после монтажа детекторов. Помимо этого, ДД значительно продлевают срок службы ламп накаливания и дневного света. Датчики совместимы с системами «Умный дом».

Установка датчиков движения для освещения

Каким образом устанавливаются датчики движения для освещения? Рассмотрим на примере инфракрасного датчика движения ДД-024.

Для начала – а зачем вообще нужны эти приборы? Их основное назначение – это включение на автоматическом уровне (равно как и отключение) нагрузки в течение определенного интервала времени, при условии, что в зоне его чувствительности появится какой-либо движущийся объект. К тому же, прибор учитывает то, как освещена площадь его действия.

Более частое применение датчиков – использование их в управлении освещения улиц, также они применяются внутри жилых помещений для удобства в ночное время.

Суть работы датчика движения

В чем состоит принцип действия этого электроприбора? Если в зоне его действия начинается какое-либо движение, то датчик станет определять уровень освещения. Если тот ниже, чем показатель, заложенный в функцию датчика, то прибор немедленно срабатывает, включая светильник своими выходными контактами.

Мощность цепей на выходе датчика напрямую зависит от его типа и вида. У описываемого датчика мощность составляет приблизительно 600 Вт для «экономок» и 1100 Вт для обычных ламп с нитью накала.

Установка

Обычно данный датчик и подобные ему монтируются на потолке на высоте 2-6 м от уровня пола. Чтобы избежать частых срабатываний ложного типа, следует тщательно выбрать место его установки. Однако не стоит ни в коем случае ставить датчик освещения в местах, где находятся:

движущиеся части вентиляторов;
транспорт, выделяющий тепло;
кондиционеры, оказывающие влияние своей отрицательной температурой;
растущие под домом деревья и кустарники.

Не должно быть посторонних предметов
Также сюда относятся и разнообразные электромагнитные помехи. Важен и угол, делающий обзор датчика большим.

При монтаже датчика, если он находится на потолке, его угол обзора должен быть круговым, то есть составлять 360°. Если же он будет смонтирован на какой-то из стен в помещении, то его угол чувствительно уменьшится, опустившись до диапазона 120-180°.

Как дальше происходит установка датчиков движения для освещения, рассмотрим на примере прибора. В этом случае крепеж проводится следующим образом (суть схожа и в случае со многими другими изделиями):

Вначале следует повернуть защитную крышку по направлению часовой стрелки, после чего снять её.
Под ней становятся доступны два или более (зависит от завода-производителя) крепежных отверстия к специальным регулировочным винтам.

В случае с датчиком ДД-024 можно заметить три регулятора, с названиями Lux, Time, Sens, отвечающие соответственно за установку срабатывания, которая зависит от уровня освещенности, выдержку времени (только во включенном состоянии) и настройку чувствительности к излучению инфракрасного света.

Варианты подключений

Схема подключения устройства Обратите внимание! Необходимо, чтобы питание подавалось к датчику через автомат или предохранитель, таким образом, он получит надлежащую защиту от неожиданностей, связанных с нестабильной подачей тока или перепадами напряжения.

Схема подключения датчиков движения
Есть несколько вариантов подключения. Первый из таких способов является стандартным. Он заключается в том, что фазный провод 220В, проходя через автомат, подключен напрямую к прибору, а нулевой в определенном месте разделяется на две ветки, одна из которых подходит к прибору, а вторая направляется туда же, но уже через светильник.

Электрическая схема подключения

Второй вариант, если такой заинтересует кого-то, заключается в следующем. Фазный провод, идущий напрямую к датчику, соединяется с контактом выключателя, второй провод от которого замыкает цепь на лампочке, с другой стороны к лампочке подведен всё тот же нулевой проводок. В общем-то, вся разница только в наличии выключателя.

Такую схему лучше использовать тогда, когда необходимо, чтобы свет горел в какой-то промежуток времени, не будучи зависим от качества освещенности и того, есть движение или нет. Для этой схемы достаточно обычного одноклавишного выключателя.

Проверка

Не должен попадать прямой свет
Винт Lux ставится в максимальное положение, до предела по часовой стрелке. Винт Time, напротив, нужно выкрутить до упора против часовой. После необходимо произвести подачу напряжения к датчику, после чего, если установка произведена правильно, загорится светодиодный индикатор (красный), который даст знать, что есть нагрузка.

Если не двигаться, датчик через полминуты сам отключится, а светодиод – погаснет. Если же сделать шаг или взмахнуть руками, датчик вновь включится, а по прошествии пяти секунд вновь отключится.

Настройка – советы и инструкции

После успешно проведенной проверки настраивается сам прибор. Регулятором времени ставим необходимый интервал времени, в котором датчик должен находиться в положении «включено». Этот промежуток может быть от 5 секунд до 8 минут. Что поставить – решаем сами или уточняем у специалиста. На это влияет скорость человека, вид помещения, время нахождения в комнате и тому подобное. Регулятор Lux – здесь всё зависит от уровня освещения помещения. Sens – настройка чувствительности, иначе датчик будет реагировать на пролетающую муху или же вообще ничего «не видеть».

Источник

Инфракрасный датчик движения ДД 024: особенности и подключение
Работа с инфракрасными датчиками движения
Что такое инфракрасный датчик движения ДД 024?
- Принцип работы
- Характеристики датчика ДД 024
Основные характеристики и преимущества ДД 024
Подключение инфракрасного датчика движения ДД 024
Схема подключения ДД 024 к источнику питания
Как правильно подключить инфракрасный датчик движения ДД 024 к системе освещения?
Вопрос-ответ:
- - Как подключить инфракрасный датчик движения ДД 024 к микроконтроллеру Arduino?
  - Как написать программу для работы с инфракрасным датчиком движения ДД 024?
  - Как проверить работоспособность инфракрасного датчика движения ДД 024?
  - Можно ли использовать инфракрасный датчик движения ДД 024 с Raspberry Pi?
  - Какие преимущества есть у инфракрасного датчика движения ДД 024?

Инфракрасный датчик движения ДД 024 — это устройство, которое используется для обнаружения движения в помещении. Оно может быть полезно в различных ситуациях, например, для управления светом или системой безопасности. Данный датчик обладает высокой чувствительностью и точностью, поэтому его правильное подключение очень важно.

Для начала подключения инфракрасного датчика движения ДД 024, вам потребуются некоторые инструменты и материалы. Вам понадобится датчик движения ДД 024, провода, средство для пайки и паяльник, а также резисторы и конденсаторы (в зависимости от требований вашей схемы). Перед подключением обязательно изучите схему подключения и рекомендации производителя.

Подключение инфракрасного датчика движения ДД 024 начинается с определения его разъемов. Обычно на устройстве есть несколько контактов, которые обозначены специальными метками. Наиболее распространенная раскладка разъемов: питание, земля, сигнал. Сначала подключите питание и землю к соответствующим контактам датчика, следуя схеме подключения. Затем подключите сигнальный контакт, который будет передавать информацию о движении.

Когда все соединения выполнены, рекомендуется протестировать работу датчика. Для этого подключите его к источнику питания и проверьте, активируется ли сигнальный вывод при обнаружении движения. Если все работает правильно, вы можете интегрировать датчик в свою систему управления и настроить его параметры. Не забудьте также закрепить датчик на требуемой высоте и угле наклона для оптимальной работы.

Инфракрасный датчик движения ДД 024 (tакже известный как PIR-датчик) представляет собой электронное устройство, которое может определять наличие движения в определенном радиусе. Он широко используется в домашней и коммерческой безопасности, автоматическом освещении и других приложениях.

ДД 024 имеет следующие особенности:

Особенность	Описание
Работа по принципу пироэлектрического излучения	Датчик реагирует на изменение инфракрасного излучения, которое сопровождает движение человека или другого источника тепла.
Радиус обнаружения	ДД 024 может обнаруживать движение в радиусе до 7 метров. Для достижения оптимальной работы рекомендуется установить датчик на высоте около 2-3 метров.
Угол обнаружения	Датчик обладает углом обнаружения в диапазоне от 110 до 180 градусов в зависимости от модели.
Регулировка чувствительности	Датчик можно настроить на различную чувствительность, что позволяет управлять чувствительностью реагирования на движение.

Для подключения инфракрасного датчика движения ДД 024 к микроконтроллеру или другому устройству необходимо выполнить следующие действия:

Подключить питание к датчику. ДД 024 часто работает от напряжения 5 Вольт, поэтому подключите положительный контакт к пину питания и отрицательный контакт к земле.
Подключить выход датчика к микроконтроллеру. Датчик имеет выходной пин, который может быть подключен к цифровому входу микроконтроллера. Этот пин будет сигнализировать о наличии движения, когда на датчике будет обнаружено изменение инфракрасного излучения.

После правильного подключения инфракрасного датчика движения ДД 024 вы можете использовать его для контроля за движением вокруг дома или в офисе. Например, вы можете настроить автоматическое освещение, включая свет, когда кто-то приближается к заданной зоне, или запустить сигнализацию в случае обнаружения движения в недоступной зоне.

Работа с инфракрасными датчиками движения

Для подключения инфракрасного датчика движения ДД 024 необходимо выполнить следующие шаги:

1. Проверьте питание

Убедитесь, что датчик получает достаточное питание. ИК-датчики обычно работают от низкого напряжения, например, от 5 В. Проверьте спецификации датчика, чтобы узнать требования к питанию.

2. Подключите провода

Инфракрасный датчик движения обычно имеет два провода для подключения к вашей электрической схеме. Один провод отвечает за питание, а другой — за сигнальный вывод. Подключите провода к соответствующим контактам согласно документации датчика.

3. Настройте параметры датчика

Инфракрасные датчики движения обычно имеют настройки, которые позволяют вам задать чувствительность и задержку передачи сигнала. Эти параметры зависят от конкретной модели. Ознакомьтесь с руководством пользователя или спецификациями датчика, чтобы узнать, как настроить его параметры.

4. Проверьте работу датчика

После подключения и настройки датчика движения выполните проверку его работы. Передвигайтесь в области, которую должен контролировать датчик, и проверьте, реагирует ли он на ваше движение. Убедитесь, что сигнал корректно передается и срабатывают требуемые действия (например, включается свет или звуковой сигнал).

5. Интегрируйте датчик в свою систему

Разработайте и реализуйте необходимые события и действия для вашей системы на основе сигналов от инфракрасного датчика движения. Например, вы можете использовать датчик для автоматического включения и выключения освещения или для запуска конкретных программ.

Следуя этим шагам, вы сможете успешно подключить и использовать инфракрасный датчик движения ДД 024 в своей системе.

Что такое инфракрасный датчик движения ДД 024?

Принцип работы

Инфракрасный датчик движения ДД 024 использует инфракрасное излучение для обнаружения движения. Устройство содержит инфракрасный излучатель, который генерирует инфракрасные лучи и фотодиод, который регистрирует отраженные лучи. Когда объект или человек входит в зону действия датчика и перекрывает поле зрения, отраженные лучи изменяются и фотодиод обнаруживает это изменение. Датчик реагирует на это изменение и активирует определенное действие, такое как включение освещения или срабатывание сигнализации.

Характеристики датчика ДД 024

Датчик движения ДД 024 имеет следующие характеристики:

Характеристика	Значение
Напряжение питания	5 В постоянного тока
Ток потребления	≤ 25 мА
Угол обзора	120 градусов
Дальность обнаружения	2-6 метров
Выходное состояние	LOW при обнаружении движения, HIGH в отсутствие

Эти характеристики могут варьироваться в зависимости от производителя, поэтому перед использованием датчика следует ознакомиться с технической документацией.

Инфракрасный датчик движения ДД 024 является надежным и эффективным устройством для обнаружения движения в различных приложениях. Он предоставляет значительные преимущества, такие как экономия энергии, удобство и надежность. Правильное подключение и настройка датчика позволит настроить его работу согласно требованиям конкретного приложения.

Основные характеристики и преимущества ДД 024

Инфракрасный датчик движения ДД 024 отличается высокой надежностью и удобством в использовании. Он позволяет обнаруживать движение в темноте и передавать соответствующий сигнал для выполнения нужных действий.

Характеристика	Описание
Рабочее напряжение	от 5 до 24 В
Максимальный ток потребления	≤ 50 мА
Дальность детектирования	до 7 м
Угол обзора	120°
Время задержки по умолчанию	5 секунд
Регулировка чувствительности	Есть

Преимущества инфракрасного датчика движения ДД 024:

Простота подключения и настройки.
Маленькие габариты и невысокая стоимость.
Высокая точность и надежность работы.
Возможность регулировки чувствительности под конкретные условия.
Дальность детектирования до 7 метров.
Угол обзора 120 градусов, что обеспечивает широкий охват.
Низкое энергопотребление.
Длительный срок службы.
Использование инфракрасного диапазона позволяет обнаруживать движение в темноте.

Подключение инфракрасного датчика движения ДД 024

Для правильного подключения инфракрасного датчика движения ДД 024 следует придерживаться следующей схемы подключения:

Контакт	Описание	Подключение
VCC	Питание	Подключить к положительному полюсу источника питания (обычно +5V)
GND	Земля	Подключить к отрицательному полюсу источника питания (обычно GND)
OUT	Выходное напряжение	Подключить к входу микроконтроллера или другому устройству, обрабатывающему информацию о срабатывании датчика

После правильного подключения датчика, можно приступить к программированию и настройке системы управления или системы безопасности для работы с данным инфракрасным датчиком движения ДД 024. Также следует учитывать, что для оптимальной работы датчика необходимо правильно настроить его чувствительность и другие параметры в соответствии с требованиями конкретной задачи.

Схема подключения ДД 024 к источнику питания

Для правильного подключения инфракрасного датчика движения ДД 024 к источнику питания необходимо соблюдать следующую схему:

Соедините положительный контакт источника питания (обычно +5V) с контактом VCC датчика.
Соедините отрицательный контакт источника питания (обычно GND) с контактом GND датчика.
Для возможности контроля датчика через микроконтроллер или другое устройство, соедините контакт OUT датчика с контактом ввода/вывода нужного устройства.

Проверьте правильность соединений и убедитесь, что напряжение источника питания соответствует требованиям ДД 024 (обычно +5V).

После подключения схемы к источнику питания вы можете использовать инфракрасный датчик движения ДД 024 в своем проекте для обнаружения движения объектов.

Как правильно подключить инфракрасный датчик движения ДД 024 к системе освещения?

Для правильного подключения инфракрасного датчика движения ДД 024 к системе освещения необходимо выполнить следующие шаги:

Шаг	Описание
1	Отключите электропитание системы освещения.
2	Выберите место установки датчика. Он должен быть расположен на достаточной высоте для обеспечения оптимального обнаружения движения.
3	Выберите место установки датчика. Он должен быть расположен на достаточной высоте для обеспечения оптимального обнаружения движения.
4	Соедините провода, проложенные от системы освещения до места установки датчика, с соответствующими контактами на датчике.
5	Подключите провода питания к соответствующим контактам на датчике.
6	Проверьте правильность подключения проводов и крепления датчика.
7	Включите электропитание системы освещения.
8	Настройте параметры работы датчика, если необходимо, согласно инструкции по эксплуатации.

После выполнения этих шагов инфракрасный датчик движения ДД 024 будет готов к работе в системе освещения. Он будет автоматически реагировать на движение и управлять включением и выключением света в помещении, что повышает комфорт и энергоэффективность системы освещения.

Вопрос-ответ:

Как подключить инфракрасный датчик движения ДД 024 к микроконтроллеру Arduino?

Для подключения инфракрасного датчика движения ДД 024 к микроконтроллеру Arduino вам потребуется подключить питание датчика к пину питания на Arduino (обычно 5V или 3.3V), землю датчика к GND на Arduino, а сигнальный вывод датчика к одному из цифровых пинов (например, 2 или 3) на Arduino. Вы также можете подключить сигнальный вывод датчика через резистор к пину аналогового ввода, если хотите использовать его в качестве аналогового датчика.

Как написать программу для работы с инфракрасным датчиком движения ДД 024?

Для написания программы для работы с инфракрасным датчиком движения ДД 024 вам потребуется использовать библиотеку для работы с датчиками движения. Вы можете найти подходящую библиотеку для вашего микроконтроллера Arduino в Интернете. После подключения библиотеки вы сможете использовать соответствующие функции для определения наличия движения по считываемым с датчика значениям. Не забудьте также настроить инициализацию пинов, на которые подключен датчик в вашей программе.

Как проверить работоспособность инфракрасного датчика движения ДД 024?

Чтобы проверить работоспособность инфракрасного датчика движения ДД 024, подключите его к микроконтроллеру и напишите программу для чтения значений с датчика. После этого, при наличии движения перед датчиком, вы должны увидеть изменение значений на считывающем пине датчика. Если значения меняются появлением и исчезновением движения, значит, датчик работает правильно. Если же значение остается неизменным или не меняется при движении, возможно, датчик не работает или не правильно подключен.

Можно ли использовать инфракрасный датчик движения ДД 024 с Raspberry Pi?

Да, вы можете использовать инфракрасный датчик движения ДД 024 с Raspberry Pi. Для этого вам потребуется подключить питание датчика к 3.3V на Raspberry Pi, землю датчика к GND, а сигнальный вывод датчика к любому доступному пину ввода-вывода на Raspberry Pi. Затем вы можете написать программу на Python или любом другом языке программирования для получения и обработки значений с датчика.

Какие преимущества есть у инфракрасного датчика движения ДД 024?

Инфракрасный датчик движения ДД 024 имеет свои преимущества. Он обладает высокой чувствительностью, позволяющей обнаруживать движение на расстоянии до 12 метров. Датчик также имеет широкий угол обзора до 180 градусов, что обеспечивает покрытие большой площади. Его можно установить как на стене, так и на потолке, что дает возможность выбрать наиболее удобное место для установки. Для работы датчика не требуется особого обучения, он легко подключается к существующей системе освещения и может использоваться как внутри помещения, так и снаружи.

Источник
