The Ensoniq SQ-1 is a digital synthesizer based on ROM waveforms (a ROMpler). It is patch-compatible with the Ensoniq SQ-2 (the 76-key version with the same engine) and the Ensoniq KS-32. It is also available in rackmount form as the SQ-R.
21-note and 32-note-polyphonic versions of the SQ-1 exist. The models are SQ-1, SQ-1 Plus, and SQ-1 Plus 32-voice. The plus versions have improved piano sounds.
It contains a set of 9 transwaves that can be used for wave sequencing. Here is the transwave list:
- Formant-X
- Planet-X
- Electro-X
- Pulse 1-X
- Pulse 2-X
- Resonant 1-X
- Resonant 2-X
- Resonant 3-X
- Resonant 4-X
Common Repairs
The CR2032 memory backup battery is soldered to the main board. When it dies, a battery holder should be installed in its place.
The front panel buttons are table-shaped and rest on a plastic frame. The legs can become bent or broken, causing buttons to be permanently pushed in. They are not difficult to replace if you can find spares.
The 1/4″ audio connectors are plastic and not flush with the case. They can break and will need to be replaced with new ones, but they are fairly standard and a simple soldering job to replace.
Broken keys can be challenging because you have to completely disassemble the synthesizer to remove the keyboard, but once you’ve removed so many screws that your hand hurts, replacing a key is simple. The key return springs have a fair amount of tension, and you will need pliers to reattach them.
Internally, the SQ-1 has 3 circuit boards — a power supply board, the main board which is managed by a Motorola 68000 CPU, and the front panel display/button board.
Manual
To our knowledge there wasn’t a copy of the SQ-1 Plus / SQ-2 manual available in PDF form, so we scanned our copy. It’s available below.
Specifications
Year Released: 1991
MSRP: $1595.00
Keyboard: 61 keys with velocity
Polyphony: 21 notes
Multitimbral: 24 parts
Preset Patches: 100
User Patches: 80
ROM: 3MB (167 16-bit waveforms including 1 MB piano)
Dimensions: 1026 mm x 340 mm x 130 mm
Weight: 11.3 kg
Latest OS Version: 1.11
Latest OS Version For SQ-1 32: 2.03
Latest OS Version For SQ-1+: 1.15
User Demo Videos
Rating
Sound Samples
WAV samples are available on freewavesamples.com.
File Downloads
Ensoniq SQ-1 Plus and SQ-2 Manual
KSEdit for Ensoniq SQ Synths (Windows Freeware Works with Ensoniq KS-32, SQ-1, SQ-2, and SQ-R)
Items for Sale on Reverb
Ensoniq SQ1 Plus ($149)
Ensoniq SQ1 Plus ($659.04)
Ensoniq SQ-1 / SQ-2 / SQ-R / KS-32 / DP-2 / DP-4 / DP Plus / VFX — Battery Fix ($11.27)
Ensoniq Keybed Bushings for Ensoniq ESQ-1 (both) & Mirage (all), ASR-10, SQ-1, SQ-1, TS-10, VFX, VFX-SD, SD-1, SQ-80, EPS, EPS-16 ($1.50)
Ensoniq SQ1 / SQR / SQ2 Synth Patches • 3 Bank Set — Digital Download ($20)
Ensoniq SQ-1 Digital Synthesizer Polyphonic Vintage Rare 1980s (FAULTY — READ DESCRIPTION!) ($195.48)
Ensoniq SQ-1 version OS 1.01 EPROM Firmware Upgrade SET / Brand ROM Update Chips SQ1 ($27.95)
Ensoniq SQ-1 Plus OS 1.10 ROM update firmware kit set SQ1+ ($41.99)
Ensoniq SQ-1 OS v1.01 EPROM Firmware Upgrade Update for SQ1 ($28.32)
Ensoniq Key Contact Retainers for Ensoniq ESQ-1 (both) & Mirage (all), SQ-1, SQ-2 ($1.50)
Ensoniq Jack Nuts for Ensoniq ESQ-1 (metal body), ESQ-M, Mirage (all), SQ-1, SQ-R ($1.50)
Ensoniq Power Switch for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), VFX, VFX-SD, SD-1, SQ-2, SQ-R ($5.95)
Ensoniq — SQ-1, SQ-2 , SQ-R — Slide potentiometer 10kb ($10)
Ensoniq Display Bezel for Ensoniq ESQ-1 (both), SQ-80 ($16.95)
Ensoniq Cartridge Assembly for Ensoniq ESQ-1 (metal body), SQ-80 ($19.95)
Ensoniq — SQ-80 , VFX-sd , SD-1 — New Battery ($19.99)
Ensoniq ESQ-1/SQ-80 EEPROM Cartridge PCB — Direct from PCB designer ($20)
Ensoniq — ESQ-1 , ESQ-M , SQ-80 — Slide potentiometer — 10kb ($13.90)
IC, CEM3379 Voltage-Controlled 24 dB/oct. VCF, VCA, VC pan Chip for Ensoniq ESQ-1 SQ-80 Prophet VS.. ($34)
IC, SSM2300 Multiplexed Chip for Ensoniq ESQ-1 SQ-80 E-MU Oberheim Akai. ($19.99)
Ensoniq ESQ-1/SQ-80 EEPROM Cartridge PCB ($16.99)
Ensoniq ESQ-1 SQ-80 Original Display Bezel. Good Condition ! ($29)
Ensoniq ESQ-1 / ESQ-M / SQ-80 EEPROM Data / Memory Card Expansion ($89.67)
Ensoniq ESQ-1(Plastic Case) Original Cartridge Unit. Works Great ! ($24.99)
Ensoniq SQ-80 / ESQ-1 / VFX SD / SQ2 Volume & Data Slider Replacement Kit by Bassmobile ($22)
SSM 2300 Multiplexer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), E-Mu Emulator III, Emax (both) ($24.95)
Curtis CEM3379 Synthesizer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Sequential Prophet-2000/2002, Doepfer A-107/109 ($39.95)
SSM 2300 Multiplexer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), E-Mu Emulator III, Emax (both) ($24.95)
SSM 2300 Multiplexer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), E-Mu Emulator III, Emax (both) ($24.95)
Ensoniq SQX-70 sequencer expansion memory upgrade kit TS-10, TS-12, SD-1, VFX-sd, KS-32, SQ-1, SQ-2 ($16.99)
Ensoniq FSW-1 foot switch ESQ-1 SQ-80 TS-10 SD-1 ASR ($100)
Ensoniq SQX cover for Ensoniq ESQ-1 (metal body) ($6.95)
Ensoniq — TS10, TS12, SQ1, SQ2, SQR, KS32 , DP series DP2, DP4 — Battery ($5)
Panasonic 3 Volt Battery for Ensoniq ESQ1 ESQM SQ80 SD-1 VFX-SD ESQ ($22.95)
Ensoniq SQX-70 sequencer expansion memory upgrade kit TS-10, TS-12, SD-1, VFX-sd, KS-32, SQ-1, SQ-2 ($37.99)
Ensoniq — ESQ1 , ESQM . SQ80 . SD-1 — Battery ($13.99)
Ensoniq Hex Wrench for Mirage, ESQ-1, ESQ-M, SQ-80, ASR-X, ASR-X Pro, VFX, VFX-SD, SD-1, more! ($13.65)
150.00
справочная стоимость*
Страна происхождения/ производства: США
В Избранное
Рекомендовать другу
| Основная область применения | |
|---|---|
| Многофункциональный синтезатор | |
| Сценический (исполнительский) синтезатор | |
| Рабочая станция | |
| Конструкция/ Форм-фактор | |
| С клавиатурой | |
| Тип по устройству | |
| Цифровой (D) | |
| Полифония | |
| голос(-а,-ов) | 32 |
| Мультитембральность | 8 часть(-и, -ей) |
| Split/Stack | 8 keyboard zones/ splits |
| Тон-генератор/ Синтез звука | |
| Метод синтеза звука | Цифровой субтрактивный |
| Метод синтеза звука | Волновая таблица |
| Технология генерации звука | PCM |
| Формы звука (основной генератор): Кол-во звуковых форм (всего) | 124 |
| Формы звука (основной генератор): Размер памяти звуковых форм | 3 Мб |
| Программы/ голоса/ тембры | |
| Заводские | 100 |
| Пользовательские | 100 |
| Заводские многотембровые | 80 |
| Пользовательские многотембровые | 80 |
| Заводские наборы ударных | 20 |
| Эффекты | |
| Реверберация | |
| Хорус | |
| Дисторшн | |
| Секвенсер | |
| Кол-во дорожек | 16 |
| Разрешение секвенсера | 96 ppqn |
| Нотный запас | 9000 |
| Макс. кол-во мелодий | 30 |
| MIDI входы и выходы | |
| IN | |
| OUT | |
| THRU | |
| Клавиатура | |
| Тип | Полувзвешенная |
| Реагирует на скорость/ усилие нажатия | |
| Послекасание | |
| Размер клавиатуры | 5 октав(-а,-ы) |
| Количество клавиш | 61 |
| Экран | |
| Технология экрана | жидкокристаллический |
| Цветоразрешающая способность | монохромный |
| Разрешение экрана: кол-во символов (цифр, букв) | 32 |
| Встроенные контроллеры | |
| Колесо питч/ бенд | |
| Колесо модуляции | |
| Разъемы для внешних контроллеров | |
| Для мультифункциональной педали | 2 |
| CV in | 1 |
| Аудиовыход | |
| Стерео | |
| Общий выход для всех голосов | |
| Аналоговый: 1/4″ (6.35мм) | 2 |
| Аналоговый: 1/4″ (6.35мм) на наушники с предусилителем | 1 |
| ЦАП | |
| Частота преобразования | 44.1 |
| Разрешение | 16 бит |
| Питание | |
| Блок питания | Внешний |
| Размер | |
| высота | 130 мм |
| ширина | 1040 мм |
| глубина | 340 мм |
| Вес | 11.5 кг |
| Материал внешнего корпуса | |
| металл+пластик | |
| Цвет | |
| чёрный | |
| Начало производства | 1992 |
| Снято с производства |
Покупка данного инструмента возможна по схеме «Поиск лучшей цены и оплата услуг посредника».
Для того, чтобы отправить запрос на поиск и покупку, нажите следующую далее кнопку «Связь с нами»
Связь с нами
Для использования интерактивных услуг, пожалуйста, войдите в систему, используя следующую далее форму или зарегистрируйтесь.
Никто на текущий момент не сдаёт данный инструмент в аренду.
У меня есть этот инструмент и я хочу его Сдать в аренду
Нет сведений о людях или организациях, которые производят ремонт данного инструмента.
Я оказываю услуги ремонта и восстановления и способен качественно Отремонтировать этот инструмент
Ensoniq SQ-R Стоечный тон-генератор 100.00 долл.США
Звуковой модуль/ тон-генератор, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Общее кол-во генераторов: 3, Начало производства: 1990, Снято с производства: Да.
Ensoniq SQ-R Plus Стоечный тон-генератор 100.00 долл.США
Звуковой модуль/ тон-генератор, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Общее кол-во генераторов: 3, Начало производства: 1992, Снято с производства: Да.
Ensoniq SQ-1 Синтезатор 130.00 долл.США
Многофункциональный синтезатор, Сценический (исполнительский) синтезатор, Рабочая станция, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Количество клавиш: 76, Послекасание, Реагирует на скорость/ усилие нажатия, Размер клавиатуры: 6.5 октав(-а,-ы), Начало производства: 1991.
Ensoniq SQ-2 Рабочая станция 170.00 долл.США
Многофункциональный синтезатор, Сценический (исполнительский) синтезатор, Рабочая станция, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Количество клавиш: 76, Послекасание, Реагирует на скорость/ усилие нажатия, Размер клавиатуры: 6.5 октав(-а,-ы), Начало производства: 1992.
Ensoniq KS-32 Рабочая станция 200.00 долл.США
Многофункциональный синтезатор, Сценический (исполнительский) синтезатор, Рабочая станция, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Количество клавиш: 76, Послекасание, Реагирует на скорость/ усилие нажатия, Размер клавиатуры: 6.5 октав(-а,-ы), Начало производства: 1993.
- Home
- Documents
- Ensoniq SQ-1Plus SQ-2 Manual
- Download
Embed Size (px)
DESCRIPTION
Manual para Teclado Ensoniq SQ-1 y SQ-2
SQ, SQ-N, SQE, SQE-NSQE.pdf · SQ SQE ISO 9906 Annex A SQ — N SQE — N SQ 1 SQ 2 SQ 3 SQ 5 SQ 7. 4 General data SQ, SQ-N, SQE, SQE-N SQ submersible pumps SQ pumps are suitable for
Ensoniq ESQ-1 Manual
Ensoniq VFX Manual — House of Synth · 2013. 1. 10. · Ensoniq VFX Synthesizer Manual Created Date: 5/20/2008 8:18:08 PM
Better Together — Great Hearts Archway Scottsdale, … › wp…2 616 sq ft 2 592 sq ft 1 683 sq ft 598 sq ft 2 589 sq ft STO 109 sq ft STORAGE 115 sq ft 1 682 sq ft STAFF 69 sq ft
A1 1429 SQ. FT. · 172 sq. ft. garage: 351 sq. ft. main level 592 sq. ft. deck: 73 sq. ft. upper level 592 sq. ft. a1 1429 sq. ft. indoor: 1356 sq. ft. outdoor: 73 sq. ft. townhomes
ASR-X User’s Guide — Platinum Audiolab€¦ · ENSONIQ ASR-X User’s Guide i Introduction Welcome to the ASR-X User’s Guide, and congratulations on your purchase of the ENSONIQ
Freefloppy.shugart.free.fr/materiels/ensoniq/asr-10/… · Preface i Welcome! Congratulations and thank you for your purchase of the ENSONIQ ASR-10 Advanced Sampling Recorder, another
buchty/ensoniq/transoniq_hacker/PDF/006.pdf · The Independent Ensoniq Mirage User’s Newsletter … uhich slot the 80—c01Lnn card is … PARAMETER DISPLAY DISPLAY PARAPETER DISPLAY
Sq & Sq Roots106
Ensoniq DP4 Manual
Wright — Virginia · Wright Edison Ballroom The Hopkins Boardroom Currie 628 SQ FT 771 SQ FT 417 SQ FT 320 SQ FT 619 SQ FT 848 SQ FT 848 SQ FT Salon A 637 SQ FT S alon B 999 SQ FT
New KIIT !! ! !! KIIT Sq. — BhubaneswarOne · 2018. 11. 26. · Vihar Sq. Vani Vihar Sq. KIIT Sq. AG Sq. Kalpana Sq. Technology Corridor NH-16 CRP Sq. Khandagiri Sq. g NH-16 g g-Sundarpada
Antibullying Wwtbam 1plus My Beginning
Ground Floor Sales 3627 sq ft 337 sq m Total 3,811 sq ft 354.1 sq … · 2019-04-10 · Ground Floor Sales 3627 sq ft 337 sq m Basement 184 sq ft 17.1 sq m Total 3,811 sq ft 354.1
Ensoniq — ASR-10 — Service Manual — Platinum Audiolab
Ward 4 Zoning Districts…»M «M «M «M «M Sq. 2745F Sq. 2745A Sq. 2294E Sq. 2759E Sq. 3178E Sq. 3367S Sq. 2295E Sq. 217S Sq. 2318W Sq. 3377E Sq. 2753W Sq. 2774W Sq. 272W Sq. 2766N Sq
Ensoniq DP/4+ Parallel Effects Processor — Reference …dattorro/DP4_manual.pdf · Table of Contents ENSONIQ DP/4+ Reference Manual 5 Section 6 — Presets Quick Steps to Hear Presets…..183
REDEFINE — Savills Park… · Hub Office 5,000 sq ft 464 sq m Total 233,025 sq ft 21,648 sq m BUILDING ONE Warehouse 71,150 sq ft 6,610 sq m First Floor Office 5,825 sq ft 541 sq
Ensoniq Halo Manual
images4.loopnet.com…suite v suite w suite x suite z 1200 1200 4000 800 580 2400 1400 2500 1500 4000 1200 1000 600 600 531 sq ft. sq ft. sq ft. sq ft. sq ft. sq ft. sq ft. sq sq ft
NEA Expo Convention Center78 sq ft 100,400 sq ft 2319 sq ft 380 sq ft 2765 sq ft 171 sq ft 416 sq ft 2166 sq ft 739 sq ft 82 1232 sq ft 1024 sq ft 330 sq ft 197 sq ft 1104 sq ft 78
Ensoniq DP2 Users Guide
synthmanuals.comsynthmanuals.com/manuals/ensoniq/transoniq_hacker_archive/issue… · The Independent News Magazine for Ensoniq Users … can be stored on credit card-style memory
elkstone manor — Butler Sherborn · Main House: 802 sq m / 8,631 sq ft Garages: 69 sq m / 747 sq ft Flat: 63 sq m / 682 sq ft Log Store & Store: 48 sq m / 514 sq ft Boiler Room &
Ensoniq ks 32 user manual english sortof
Ensoniq ASRX2503
Ensoniq TS12 Manual
Kraków. WarszawaKrakówChicagoIndianapolis Population1,711,400754,8002,842,500850,900 Density8,500/sq mi5,900/sq mi12,600/sq mi2,100/sq mi Area199
TI’llIl5 niaHacker — synthmanuals.comsynthmanuals.com/manuals/ensoniq/transoniq_hacker_archive/issue… · cutoff point in semitone increments, andwillbe perceivedasbrighteninganddarkeningthesound
Ensoniq Sq-80 Manual
TheIndependent News ‘n this issue Power Tools for the …buchty/ensoniq/transoniq_hacker/PDF/083.pdf · MIDI Type I and 2, Enigma Transportable, or Performer files to Ensoniq format
READ THIS FIRST! — buchty.netbuchty/ensoniq/manuals/SQ80.pdf · READ THIS FIRST! WARNING! Grounding … OCR and PDF conversion by Mark Wynkoop … Communicating With the SQ-80 7
Epsdisk — Ensoniq ts12
Ensoniq ESQ-1 · 2015. 7. 1. · Title: Ensoniq ESQ-1 Author: AntoPISA Subject: MESS 0.157 Created Date: 3/3/2005 11:40:00 AM
Mirage Ensoniq Masos Guide
The Ensoniq SQ-1 is a digital synthesizer based on ROM waveforms (a ROMpler). It is patch-compatible with the Ensoniq SQ-2 (the 76-key version with the same engine) and the Ensoniq KS-32. It is also available in rackmount form as the SQ-R.
21-note and 32-note-polyphonic versions of the SQ-1 exist. The models are SQ-1, SQ-1 Plus, and SQ-1 Plus 32-voice. The plus versions have improved piano sounds.
It contains a set of 9 transwaves that can be used for wave sequencing. Here is the transwave list:
- Formant-X
- Planet-X
- Electro-X
- Pulse 1-X
- Pulse 2-X
- Resonant 1-X
- Resonant 2-X
- Resonant 3-X
- Resonant 4-X
Common Repairs
The CR2032 memory backup battery is soldered to the main board. When it dies, a battery holder should be installed in its place.
The front panel buttons are table-shaped and rest on a plastic frame. The legs can become bent or broken, causing buttons to be permanently pushed in. They are not difficult to replace if you can find spares.
The 1/4″ audio connectors are plastic and not flush with the case. They can break and will need to be replaced with new ones, but they are fairly standard and a simple soldering job to replace.
Broken keys can be challenging because you have to completely disassemble the synthesizer to remove the keyboard, but once you’ve removed so many screws that your hand hurts, replacing a key is simple. The key return springs have a fair amount of tension, and you will need pliers to reattach them.
Internally, the SQ-1 has 3 circuit boards — a power supply board, the main board which is managed by a Motorola 68000 CPU, and the front panel display/button board.
Manual
To our knowledge there wasn’t a copy of the SQ-1 Plus / SQ-2 manual available in PDF form, so we scanned our copy. It’s available below.
Specifications
Year Released: 1991
MSRP: $1595.00
Keyboard: 61 keys with velocity
Polyphony: 21 notes
Multitimbral: 24 parts
Preset Patches: 100
User Patches: 80
ROM: 3MB (167 16-bit waveforms including 1 MB piano)
Dimensions: 1026 mm x 340 mm x 130 mm
Weight: 11.3 kg
Latest OS Version: 1.11
Latest OS Version For SQ-1 32: 2.03
Latest OS Version For SQ-1+: 1.15
User Demo Videos
Rating
Sound Samples
WAV samples are available on freewavesamples.com.
File Downloads
Ensoniq SQ-1 Plus and SQ-2 Manual
KSEdit for Ensoniq SQ Synths (Windows Freeware Works with Ensoniq KS-32, SQ-1, SQ-2, and SQ-R)
Items for Sale on Reverb
Ensoniq SQ-1 Digital Synthesizer 1980s — Black ($249.99)
Ensoniq SQ-1 Synthesizer w/ SKB Flight Case & Sound Card & Alesis Data Disk ($1,000)
Ensoniq SQ-1 / SQ-2 / SQ-R / KS-32 / DP-2 / DP-4 / DP Plus / VFX — Battery Fix ($11.36)
Ensoniq SQ1 / SQR / SQ2 Synth Patches • 3 Bank Set — Digital Download ($20)
Ensoniq SQ-1 Plus OS 1.10 ROM update firmware kit set SQ1+ ($41.99)
Ensoniq SQ-1 OS version 1.01 EPROM Firmware Upgrade Update for SQ1 Rom ($28.54)
Ensoniq SQ-1 version OS 1.01 EPROM Firmware Upgrade SET / Brand ROM Update Chips SQ1 ($27.95)
Ensoniq SQ-1 OS v1.01 EPROM Firmware Upgrade Update for SQ1 ($28.54)
Slide potentiometer Volume For Ensoniq Sq-1 Sq-2 Sq-R Vintage Synth Parts ($10.10)
Ensoniq Jack Nuts for Ensoniq ESQ-1 (metal body), ESQ-M, Mirage (all), SQ-1, SQ-R ($1.50)
Ensoniq Key Contact Retainers for Ensoniq ESQ-1 (both) & Mirage (all), SQ-1, SQ-2 ($1.50)
Ensoniq Power Switch for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), VFX, VFX-SD, SD-1, SQ-2, SQ-R ($5.95)
Ensoniq — SQ-1, SQ-2 , SQ-R — Slide potentiometer 10kb ($16.99)
Ensoniq Cartridge Assembly for Ensoniq ESQ-1 (metal body), SQ-80 ($19.95)
Ensoniq Display Bezel for Ensoniq ESQ-1 (both), SQ-80 ($16.95)
Ensoniq — SQ-80 , VFX-sd , SD-1 — New Battery ($19.99)
Radiusz Electronics (Ensoniq) SQ-80/ ESQ-1 / ESQ-M Multibank RAM Cartridge 2023 ($108.45)
IC, SSM2300 Multiplexed Chip for Ensoniq ESQ-1 SQ-80 E-MU Oberheim Akai. ($19.99)
Ensoniq — ESQ-1 , ESQ-M , SQ-80 — Slide potentiometer — 10kb ($16.99)
Ensoniq ESQ-1 SQ-80 Original Display Bezel. Good Condition ! ($29)
Ensoniq ESQ-1 / ESQ-M / SQ-80 EEPROM Data / Memory Card Expansion ($88.88)
Ensoniq ESQ-1/SQ-80 EEPROM Cartridge PCB ($17.12)
IC, CEM 3379 Voltage-Controlled 24 dB/oct. VCF, VCA, VC pan Chip for Ensoniq ESQ-1 SQ-80 Prophet VS.. ($29.95)
Ensoniq ESQ-1/SQ-80 EEPROM Cartridge PCB — Direct from PCB designer ($20)
Ensoniq ESQ-1(Plastic Case) Original Cartridge Unit. Works Great ! ($24.99)
Ensoniq SQ-80 / ESQ-1 / VFX SD / SQ2 Volume & Data Slider Replacement Kit by Bassmobile ($24.95)
SSM 2300 Multiplexer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), E-Mu Emulator III, Emax (both) ($24.95)
Curtis CEM 3379 Synthesizer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Sequential Prophet-2000/2002, Doepfer A-107/109 ($39.95)
SSM 2300 Multiplexer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), E-Mu Emulator III, Emax (both) ($24.95)
SSM 2300 Multiplexer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), E-Mu Emulator III, Emax (both) ($24.95)
Ensoniq ROM & RAM Card Collection, MC-32 RAM Card, ISC-1, ISC-2, SC-4, SQ-1 Cards ($399)
Ensoniq SQX-70 sequencer expansion memory upgrade kit TS-10, TS-12, SD-1, VFX-sd, KS-32, SQ-1, SQ-2 ($17.12)
Ensoniq FSW-1 foot switch ESQ-1 SQ-80 TS-10 SD-1 ASR ($100)
SSM 2300 Multiplexer IC for Ensoniq ESQ-1 (both), ESQ-M, SQ-80, Mirage (all), E-Mu Emulator III, Emax (both) ($18.50)
CEM3379 CEM 3379 Chip IC for Ensoniq ESQ-1 (both) ESQ-M SQ-80 Prophet VS,2000 Doepfer ($34)
Ensoniq SQX cover for Ensoniq ESQ-1 (metal body) ($6.95)
Slide potentiometer For Ensoniq Esq-1 Esq-m Sq-80 volume or data Slider ($10.10)
Ensoniq — TS10, TS12, SQ1, SQ2, SQR, KS32 , DP series DP2, DP4 — Battery ($5)
Ensoniq — SQ1, SQ2, SQR, KS32 , DP series DP2, DP4 — Battery ($5.65)
Ensoniq Sqx-10 sequencer expansion cartridge for esq-1 ($100)
Panasonic 3 Volt Battery for Ensoniq ESQ1 ESQM SQ80 SD-1 VFX-SD ESQ ($22.95)
Ensoniq SQX-70 sequencer expansion memory upgrade kit TS-10, TS-12, SD-1, VFX-sd, KS-32, SQ-1, SQ-2 ($37.99)
Ensoniq — ESQ1, Esqm , SQ80, SD-1, Vfx-Sd — Battery Holder replacement Fix ($14.78)
Ensoniq — ESQ1 , ESQM . SQ80 . SD-1 — Battery ($13.99)
Ensoniq — ESQ1 , ESQM , SQ80 , SD-1 , VFX-SD — Battery Holder FIX Replacement ($11.36)
Ensoniq Hex Wrench for Mirage, ESQ-1, ESQ-M, SQ-80, ASR-X, ASR-X Pro, VFX, VFX-SD, SD-1, more! ($4)

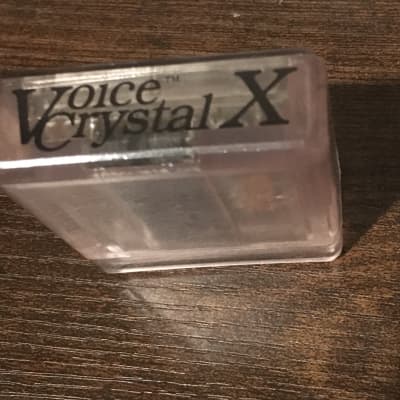

Ensoniq ESQ-1, SQ-80 Voice Crystal X RAM cartridge ($75)

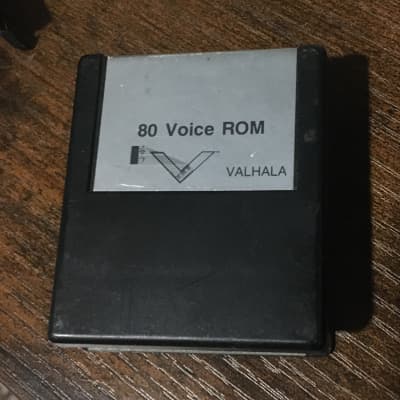

Valhala 80 Voice ROM for Ensoniq ESQ-1 / SQ-80 ($66)
150.00
справочная стоимость*
Страна происхождения/ производства: США
В Избранное
Рекомендовать другу
| Основная область применения | |
|---|---|
| Многофункциональный синтезатор | |
| Сценический (исполнительский) синтезатор | |
| Рабочая станция | |
| Конструкция/ Форм-фактор | |
| С клавиатурой | |
| Тип по устройству | |
| Цифровой (D) | |
| Полифония | |
| голос(-а,-ов) | 32 |
| Мультитембральность | 8 часть(-и, -ей) |
| Split/Stack | 8 keyboard zones/ splits |
| Тон-генератор/ Синтез звука | |
| Метод синтеза звука | Цифровой субтрактивный |
| Метод синтеза звука | Волновая таблица |
| Технология генерации звука | PCM |
| Формы звука (основной генератор): Кол-во звуковых форм (всего) | 124 |
| Формы звука (основной генератор): Размер памяти звуковых форм | 3 Мб |
| Программы/ голоса/ тембры | |
| Заводские | 100 |
| Пользовательские | 100 |
| Заводские многотембровые | 80 |
| Пользовательские многотембровые | 80 |
| Заводские наборы ударных | 20 |
| Эффекты | |
| Реверберация | |
| Хорус | |
| Дисторшн | |
| Секвенсер | |
| Кол-во дорожек | 16 |
| Разрешение секвенсера | 96 ppqn |
| Нотный запас | 9000 |
| Макс. кол-во мелодий | 30 |
| MIDI входы и выходы | |
| IN | |
| OUT | |
| THRU | |
| Клавиатура | |
| Тип | Полувзвешенная |
| Реагирует на скорость/ усилие нажатия | |
| Послекасание | |
| Размер клавиатуры | 5 октав(-а,-ы) |
| Количество клавиш | 61 |
| Экран | |
| Технология экрана | жидкокристаллический |
| Цветоразрешающая способность | монохромный |
| Разрешение экрана: кол-во символов (цифр, букв) | 32 |
| Встроенные контроллеры | |
| Колесо питч/ бенд | |
| Колесо модуляции | |
| Разъемы для внешних контроллеров | |
| Для мультифункциональной педали | 2 |
| CV in | 1 |
| Аудиовыход | |
| Стерео | |
| Общий выход для всех голосов | |
| Аналоговый: 1/4″ (6.35мм) | 2 |
| Аналоговый: 1/4″ (6.35мм) на наушники с предусилителем | 1 |
| ЦАП | |
| Частота преобразования | 44.1 |
| Разрешение | 16 бит |
| Питание | |
| Блок питания | Внешний |
| Размер | |
| высота | 130 мм |
| ширина | 1040 мм |
| глубина | 340 мм |
| Вес | 11.5 кг |
| Материал внешнего корпуса | |
| металл+пластик | |
| Цвет | |
| чёрный | |
| Начало производства | 1992 |
| Снято с производства |
Покупка данного инструмента возможна по схеме «Поиск лучшей цены и оплата услуг посредника».
Для того, чтобы отправить запрос на поиск и покупку, нажите следующую далее кнопку «Связь с нами»
Связь с нами
Для использования интерактивных услуг, пожалуйста, войдите в систему, используя следующую далее форму или зарегистрируйтесь.
Никто на текущий момент не сдаёт данный инструмент в аренду.
У меня есть этот инструмент и я хочу его Сдать в аренду
Нет сведений о людях или организациях, которые производят ремонт данного инструмента.
Я оказываю услуги ремонта и восстановления и способен качественно Отремонтировать этот инструмент
Ensoniq SQ-R Стоечный тон-генератор 100.00 долл.США
Звуковой модуль/ тон-генератор, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Общее кол-во генераторов: 3, Начало производства: 1990, Снято с производства: Да.
Ensoniq SQ-R Plus Стоечный тон-генератор 100.00 долл.США
Звуковой модуль/ тон-генератор, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Общее кол-во генераторов: 3, Начало производства: 1992, Снято с производства: Да.
Ensoniq SQ-1 Синтезатор 130.00 долл.США
Многофункциональный синтезатор, Сценический (исполнительский) синтезатор, Рабочая станция, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Количество клавиш: 76, Послекасание, Реагирует на скорость/ усилие нажатия, Размер клавиатуры: 6.5 октав(-а,-ы), Начало производства: 1991.
Ensoniq SQ-2 Рабочая станция 170.00 долл.США
Многофункциональный синтезатор, Сценический (исполнительский) синтезатор, Рабочая станция, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Количество клавиш: 76, Послекасание, Реагирует на скорость/ усилие нажатия, Размер клавиатуры: 6.5 октав(-а,-ы), Начало производства: 1992.
Ensoniq KS-32 Рабочая станция 200.00 долл.США
Многофункциональный синтезатор, Сценический (исполнительский) синтезатор, Рабочая станция, Цифровой (D), голос(-а,-ов): 32, Мультитембральность: 8 часть(-и, -ей), Количество клавиш: 76, Послекасание, Реагирует на скорость/ усилие нажатия, Размер клавиатуры: 6.5 октав(-а,-ы), Начало производства: 1993.
|
10 898 торговых марок |
Скачайте инструкцию БЕСПЛАТНО! Diplodocs позволяет скачать несколько типов инструкций для наилучшего использования ENSONIQ SQ-1 PLUS |
|
Вам требуется помощь по использованию изделия? Все инструкции по категориям |
инструкция по эксплуатации ENSONIQ SQ-1 PLUSDiplodocs поможет скачать инструкцию ENSONIQ SQ-1 PLUS .
Введите модель изделия ENSONIQ…
|
Copyright © 2005 — 2012 — Diplodocs —
Все права защищены.
Торговые марки принадлежат их соответствующим владельцам.
Lastmanuals offers a socially driven service of sharing, storing and searching manuals related to use of hardware and software : user guide, owner’s manual, quick start guide, technical datasheets… DON’T FORGET : ALWAYS READ THE USER GUIDE BEFORE BUYING !!!
If this document matches the user guide, instructions manual or user manual, feature sets, schematics you are looking for, download it now. Lastmanuals provides you a fast and easy access to the user manual ENSONIQ SQ-1 PLUS. We hope that this ENSONIQ SQ-1 PLUS user guide will be useful to you.
Lastmanuals help download the user guide ENSONIQ SQ-1 PLUS.
 |
ENSONIQ SQ-1 PLUS : Download the complete user guide (14947 Ko) |
Manual abstract: user guide ENSONIQ SQ-1 PLUS
Detailed instructions for use are in the User’s Guide.
[. . . ] DANGER: Improper connection of the equipment-grounding conductor can result in the risk of electric shock. Check with a qualified electrician or service personnel if you are in doubt as to whether the product is properly grounded. Do not modify the plug provided with this product — if it will not fit the outlet. have a proper outlet installed by a qualified electrician.
This symbol is intended to alert the user to the presence of uninsulated «dangerous voltage’ within the product’s enclosure that may be of sufficient magnitude to constitute_ a risk of electronic shock to Persons.
This symbol is intended to alert the user to the presence of important operat ng and maintenance (servicing) instructions in the literature accompanying the appliance.
SEE IMPORTANT SAFETY INSTRUCTIONS ON BACK COVER!
SQ-1 PLUS
CROSS WAVE SYNTHESIZER AND SEQUENCER
Musician’s Manual Version 1. 0
SQ80 Soft Copy Manual
Creation and Revision Information OCR and PDF conversion by Mark Wynkoop http://www. markwynkoop. com/ Version 1 September 2007 1. [. . . ] and that Program will play on the Track. `MIDI» On the Mix·MIDI Page (which we will cover next), it is possible to assign MIDI only Status to a given Track. This means that whatever is recorded on the Track, or played from the Keyboard when the Track is selected, will be sent out over MIDI, but will not sound at all on the SQ-1 PLUS. When MIDI only Status has been selected for a Track on the Mix·MIDI Page, the word *MIDI* will replace the Program Name on the Tracks Select Page, as in the case of Track 3 above.
*SEQ-*
When SEQ- Status has been selected for a Track on the Mix·MIDI Page. the word *SEQ-* will replace the Program Name on the Tracks Select Page, as with Track 6 in the previous illustration.
FLASHING UNDERLLNE — Playing the EDIT Program on a Track
When a Track is selected, you can hear the Sound that’s in the Edit Buffer (the EDIT Program) on that Track by simply pressing the COMPARE Button. Two things happen: 1) The Name of the Edit Program appears in that Track’s Location on the Tracks Select Page, and 2) The underline beneath the Track Location flashes. The flashing underline means that the Track is playing the EDIT Program. Pressing the COMPARE Button again returns you to the Program that is really on the Track — the underline stops flashing, and the original Program Name reappears. This function is useful if you want to Edit the Program that is on a Track. and then hear the Track with the Edited Program.
Note: You cannot Record a Track with the Edit Program. Going into Record automatically puts the
original Program back onto the Track. Now Press *MORE* (or press the Mix·MIDI button again).
Section 4 — The Sequencer
99
SQ-1 PLUS — Musician’s Manual TRACK PROG NUM — Track Program Number From this Page you can adjust the Program a Track plays in terms of its MIDI Program Number. This is the number of the Program Change that will be sent out over MIDI when a Sequence is selected, or comes around in a Song. It is also the MIDI number of the Internal SQ-1 PLUS Program assigned to the Track. The Program you selected for the Track from the Tracks Select Page and the Program number selected here are linked to each other — changing either one will cause the other to change.
— —
Select any of the eight Tracks — it becomes underlined. > Use the Data Entry Slider and the Up and Down Arrow Buttons to change the MIDI Program Number. Range for each Track is 001 To 128 (the full range of MIDI Program Numbers) Changing this number will also change the Program for that Track on the Tracks Select Page to the Internal or Cartridge Program which corresponds to the new number. Program Numbers can be selected which are out of range for the SQ-1 PLUS (above 40 when no Cartridge is inserted, and above 120 when a Cartridge is inserted). This lets you send the full 128 Program Changes to external instruments which can receive them. ____ > Selecting a Track, and then pressing its button again, causes the underline to disappear, «Unselecting» the Track and putting the SQ-1 PLUS into the Straight Synth mode (no Track Selected. )
When a Track is sending to an external instrument via MIDI, you can use this Sub-page to change the Program (or patch) that instrument is playing, assuming it receives MIDI Program changes. This means that once you have assigned each external instrument a different MIDI Channel, you can control them all right from the SQ-1 PLUS. A NOTE ABOUT PROGRAM NUMBERS MIDI Program Numbers can be a little confusing. [. . . ] (see 2. 8. 1).
196 SQ-1 PLUS MIDI Implementation Specification
SQ-1 PLUS — Musician’s Manual
xxxxxxxx 00000110 0000LLLL 0000hhhh ESQ/SQ-1 PLUS System Exclusive Header ESQ-1 Sequence Dump code Data. . variable number of bytes of sequence data L = low nybble, h = high nybble End of exclusive
11110111
SQ-1 PLUS Parameter Number List
The numbers below are the numbers that are sent in the Parameter Select controllers (MIDI Controller #’s 98 and 99). Note that the SQ-1 PLUS will recognize MIDI Parameter Selects only if System Exclusive messages are enabled (ENABLE=KEYS+CT+PC+SS+SX on the MIDI Page. )
SQ-1 PLUS MIDI Parameter Numbers
197
SQ-1 PLUS — Musician’s Manual
Page Param # dec hex Parameter
ENV4
30 31 32 33 34 35 36 37 38 39 LFO1 40 41 42 43 44 45 46 47 LFO2 48 49 50 51 52 53 54 55 LF03 56 57 58 59 60 61 62 63 OSC1 64 65 66 67 68 69 70 71
1E 1F 20 21 22 23 24 25 26 27
ENV4 ENV4 ENV4 ENV4 ENV4 ENV4 ENV4 ENV4 ENV4 ENV4
L1 parameter L2 parameter L3 parameter LV parameter T1V parameter T1 parameter T2 parameter T3 parameter T4 parameter TK parameter
28 29 2A 2B 2C 2D 2E 2F
LFO1 LFO1 LFO1 LFO1 LFO1 LFO1 LFO1 LFO1
frequency parameter reset parameter humanize switch parameter modulation waveform parameter L1 parameter Delay parameter L2 parameter modulation source parameter
30 31 32 33 34 35 36 37
LFO2 LFO2 LFO2 LFO2 LFO2 LFO2 LFO2 LFO2
frequency parameter reset parameter humanize switch parameter modulation waveform parameter L1 parameter delay parameter L2 parameter modulation source parameter
38 39 3A 3B 3C 3D 3E 3F
LFO3 LFO3 LFO3 LFO3 LFO3 LFO3 LFO3 LFO3
frequency parameter reset parameter humanize switch parameter modulation waveform parameter L1 parameter delay parameter L2 parameter modulation source parameter
40 41 42 43 44 45 46 47
OSC1 octave parameter OSC1 semitone parameter OSC1 finetune parameter OSC1 waveform parameter OSC1 modulation source 1 parameter OSC1 modulation amount 1 parameter OSC1 modulation source 2 parameter OSC1 modulation amount 2 parameter
198 SQ-1 PLUS MIDI Parameter Numbers
SQ-1 PLUS — Musician’s Manual
Page
Param # dec hex
Parameter
OSC2
72 73 74 75 76 77 78 79 OSC3 80 81 82 83 84 85 86 87 DCA1 88 89 90 91 92 93 DCA2 94 95 96 97 98 99 DCA3 100 101 102 103 104 105 DCA4 106 107 108 109
48 49 4A 4B 4C 4D 4E 4F
OSC2 OSC2 OSC2 OSC2 OSC2 OSC2 OSC2 OSC2
octave parameter semitone parameter finetune parameter waveform parameter modulation source 1 parameter modulation amount 1 parameter modulation source 2 parameter modulation amount 2 parameter
50 51 52 53 54 55 56 57
OSC3 OSC3 OSC3 OSC3 OSC3 OSC3 OSC3 OSC3
octave parameter semitone parameter finetune parameter waveform parameter modulation source 1 parameter modulation amount 1 parameter modulation source 2 parameter modulation amount 2 parameter
58 59 5A 5B 5C 5D
DCA1 DCA1 DCA1 DCA1 DCA1 DCA1
level parameter output enable parameter modulation source 1 parameter modulation amount 1 parameter modulation source 2 parameter modulation amount 2 parameter
5E 5F 60 61 62 63
DCA2 DCA2 DCA2 DCA2 DCA2 DCA2
level parameter output enable parameter modulation source 1 parameter modulation amount 1 parameter modulation source 2 parameter modulation amount 2 parameter
64 65 66 67 68 69
DCA3 DCA3 DCA3 DCA3 DCA3 DCA3
level parameter output enable parameter modulation source 1 parameter modulation amount 1 parameter modulation source 2 parameter modulation amount 2 parameter
6A 6B 6C 6D
DCA4 modamt parameter PAN position parameter PAN modulation source parameter PAN modulation amount parameter
SQ-1 PLUS M I D I Parameter Numbers
199
SQ-1 PLUS — Musician’s Manual
Page Param # Parameter
dec hex FILTER 110 6E 111 6F 112 70 113 71 114 72 115 73 116 74 MODES 117 75 118 76 119 77 120 78 121 79 122 7A 123 7B 124 7C SPLIT/LAYER 125 7D 126 7E 127 7F 128 80 129 81 130 82 131 83 S/L split layer switch parameter S/L split layer program parameter S/L layer switch parameter S/L layer program parameter S/L split direction parameter S/L split program parameter S/L split point parameter MODES AM switch parameter MODES glide parameter MODES mono switch parameter MODES sync switch parameter MODES voice reassign switch parameter MODES envelope reset switch parameter MODES wave reset switch parameter MODES cycle switch parameter FILTER Fc (cutoff) parameter FILTER Q (resonance) parameter FILTER modulation amount 3 parameter FILTER modulation source 1 parameter FILTER modulation amount 1 parameter FILTER modulation source 2 parameter FILTER modulation amount 2 parameter
* the following parameter numbers (132-143) are used for the non-pcb system parameters System parameters: MASTER 132 84 133 85 134 86 135 87 136 88 MIDI 137 89 138 8A 139 8B 140 8C 141 8D 142 8E MIDI base channel parameter MIDI overflow switch parameter MIDI xcontrol parameter MIDI pressure parameter MIDI mode parameter MIDI enable parameter MASTER tuning parameter MASTER velocity parameter MASTER pedal switch parameter MASTER pitch bend range parameter MASTER pitch bend mode parameter
The parameters on the MIDI Page (137-142) can be selected but not modified via MIDI.
200 SQ-1 PLUS MIDI Parameter Numbers
SQ-1 PLUS — Musician’s Manual
SQ-1 PLUS MIDI Implementation Chart
201
SQ-1 PLUS — Musician’s Manual
202 Program Control Block Structure
SQ-1 PLUS — Musician’s Manual
Program Control Block Structure
203
SQ-1 PLUS — Musician’s Manual
SQ-1 PLUS SPECIFICATIONS
KEYBOARD · 61 note (C-C) weighted-action keyboard with velocity sensitivity and Key pressure ( polyphonic after-touch) · Programmable split point · Sound layering on either or both keyboard halves · Polyphonic glide, fingered mono glide VOICE ARCHITECTURE · 8-voice polytimbral · 3 digital Wave oscillators per voice · Amplitude modulation on each oscillator · 75 multi-sampled and synthetic Waveforms, Transient Attacks and Inharmonic Loops in memory · 15 routable voice modulation sources · 3 multi-waveform LFO’s per voice with humanized random variation · 4 complex envelope generators per voice, velocity controlled, with simulated reverb (second release) stage · Programmable panning · Hard sync and ring modulation (AM) · Analog filters, 4-pole low-pass with variable resonance PROGRAM PARAMETERS · 80-character fluorescent display. readable in all li ghting conditions · 10 program names simultaneously displayed · Multiple display pages for simple yet flexible programming · 40 internal programs, direct access · 80 external cartridge programs, direct access with cartridge installed · Compare mode for comparing programs SEQUENCER · 8 polyphonic tracks, each with separate Program. [. . . ]
DISCLAIMER TO DOWNLOAD THE USER GUIDE ENSONIQ SQ-1 PLUS
Lastmanuals offers a socially driven service of sharing, storing and searching manuals related to use of hardware and software : user guide, owner’s manual, quick start guide, technical datasheets…
In any way can’t Lastmanuals be held responsible if the document you are looking for is not available, incomplete, in a different language than yours, or if the model or language do not match the description. Lastmanuals, for instance, does not offer a translation service.
Click on «Download the user manual» at the end of this Contract if you accept its terms, the downloading of the manual ENSONIQ SQ-1 PLUS will begin.
Copyright © 2015 — LastManuals —
All Rights Reserved.
Designated trademarks and brands are the property of their respective owners.
