Автомагнитолы Gathers VXM

Сегодня хотелось бы поговорить о головных устройствах (далее-ГУ) компании Gathers серии VXM и не только, об их настройке возможности и разблокировки.

Одними из самых часто задаваемых вопросов являются вопросы про эти ГУ:

• Как их разблокировать?
• Как их русифицировать?
• Какие у них функции?
• Как их настроить?

Но обо всём по порядку!

Gathers – является дочерней фирмой компании Honda, по производству аудио и навигационные системы, а также оригинальных аксессуаров.

Данные аудиосистемы Gathers выпускаются в рамках ОЕМ соглашения с такими фирмами как JVC – Kenwood, Clarion, Panasonic, Alpine, Mitsubishi.

Таблица моделей автомагнитол Gathers

Также компания Gathers выпускает аксессуары, видеорегистраторы, потолочные мониторы, аудио колонки которыми оснащаются автомобили Honda в рамках Honda Access.

Размер автомагнитол Gathers

Автомагнитолы различаются по размерам в дюймах. Размер может быть однодиновый или двухдиновый. Однодиновые — это самый бюджетный вариант. Двухдиновые головные устройства — это полноценные «мультимидийные комбайны» имеющие отличия по ширине экрана 10,9,8,7 в дюймах, функционалу, а также по фирмам производителям.

Однодиновые

Однодиновые устройства принимают радиосигнал в am или fm диапазоне, и позволяют воспроизводить cd диски в формате audio cd, mp3, wma.

Двухдиновые

Двухдиновые магнитолы оснащены большим набором функций и стоят достаточно дорого даже по японским меркам (100 000 — 230 000 тыс. йен). В пересчете на российский рубль от 72 000 до 164 000 тыс. рублей. При такой стоимости они имеют следующие функции:

Функции автомагнитол Gathers

Honda Internavi premium club

• Honda Internavi – это навигационная система коммуникационного типа. Которая собирает информацию о дорожной обстановке, заторах, погодных условиях и распространяет эту информацию на все автомобили Honda подключенные к ней. Система является собственной разработкой компании Honda. Собранная информация обрабатывается в дата центрах компании и по сути является более продвинутым аналогом Google карт или Wize. Подключение осуществляется через модем. К сожалению, данная навигационная система работает только в Японии.

B – CAS

• Многие видели разъем под сим-карту в этих головных устройствах, и даже находили там сим-карту, но не знали для чего она. Так вот это карта оплаты услуг цифрового телевидения B – CAS.

B – CAS карта которая позволяет принимать сигнал цифрового телевидение на различных устройствах. Данная функция не работает на территории РФ.

DVD привод

• Наличие DVD привода который по мимо DVD контента может воспроизводить файлы формата mp3, wma, (waw, flac – в более свежих версиях).

SD-карта

Наличие SD карты, на которую можно записать файлы с музыкой формата mp3 и видео файлы формата mp4. На многих ГУ SD карты поддерживаются размером не более 8гб, песен в одну папку можно записать не более 99 штук, а на саму карту не более 2000.

Так же можно записать видео — файлы (клипы, фильмы, мультфильмы). Рекомендуемый видео формат MP4 с расширением 360p. Файлы могут воспроизводится как с SD карты так и флэш накопителя.

Music Rack хранилище

• Так же SD карта может выступать в роли Music Rack хранилища, которое создаётся при прослушивании дисков в формате Audio CD. Песни в момент воспроизведения копируются на SD карту и остаются на ней. В последующем их можно слушать с SD карты.

Bluetooth

• Возможность подключения телефона по Bluetooth. Здесь все зависит от модели. Некоторые ГУ могут по отдельности подключать как передачу только музыки без приняти звонков, так и все месте, входящие исходящие звонки и проигрывание музыки. Более бюджетные автомагнитолы могут только принимать и передавать телефонные звонки. Музыку по Bluetooth воспроизводить не могут. Как пример Gathers vxm 145c.

USB

• Так же имеется разъём для использования USB флешек. У большинства машин приходящих в Россию в бардачке выведен USB провод, с воткнутой в него «флешкой». На самом деле это не флэшка, а USB модем. Он необходим для работы Honda Internavi System. Это фирменная навигационная система компании Honda, которая не работает за пределами «Страны восходящего солнца».

• После небольшой переделки и пересадки его в соседнее гнездо, вы получаете полноценное USB разъём который спокойно подойдёт для воспроизведения аудио и видео файлов.

• Если же вам досталась ГУ без вышеописанных проводов — это не беда, они продаются как на Али Экспрессе, так и на подобных сайтах.

HDMI типа Е

Также на большинстве устройств имеется разъём HDMI типа Е. Он служит для подключения сопутствующего оборудования, допустим TV приставки. Или любое другое устройство с входом HDMI. Приобрести так же можно на Али Экспресс.

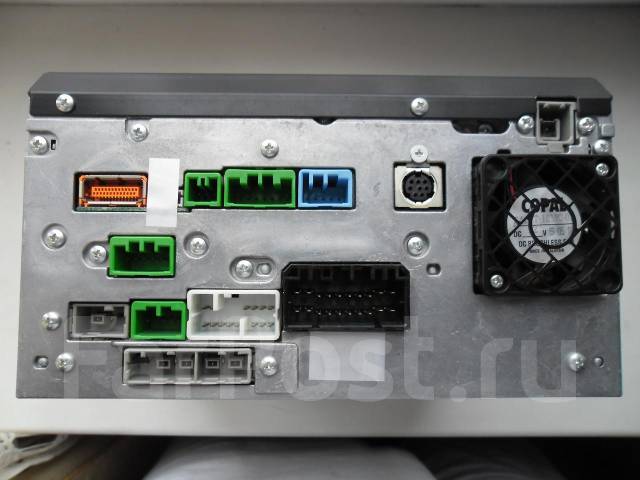

Разъемы используемые в Gathers

Разъемы для подключения аудио системы от поколения к поколению меняются. Подключить головное устройство 2010 года либо с европейскими разъёмами к штатной проводке используемой в автомобилях 2013-2019 будет проблематично.

Камера заднего вида

• В зависимости от комплектации многие автомобили оснащены камерами заднего вида. Также в рамках Honda Access можно установить камеру которая различает препятствие и траекторию движения, а так же попадание автомобиля в слепую зону. Помимо этого автомобиль может быть оснащен камерами кругового обзора, что крайне удобно при парковке, или движению по узким улочкам.

Управление переключением треков и звука на руле

• Магнитолы Gathers поддерживают функции мульти руля. К нему относится голосовое управление, а также переключение треков и регулировка громкости. На некоторых ГУ можно, при необходимости, переназначить кнопки.

Загрузочная карта

В данных ГУ образ операционной системы хранится на загрузочной карте. Она находится за панелью с DVD диском.

В последнее время все больше машин приходят из Японии с отсутсвующими картами. Так же они имеют свойство выходить из строя. После чего ваша аудиосистема начинает работать в ограниченном режиме. Нет доступа в меню, к USB накопителю, регистратору и тд. Выход тут один, только приобретение новой загрузочной карты.

По вопросам приобретения загрузочных карт пишите WhatsApp +79142182150

Карты есть практически для всех моделей японских автомагнитол

Apple CarPlay и Gathers

В некоторых моделях присутствует поддержка Apple CarPlay. Это приложение которое позволяет совместить телефон и головное устройство вашего автомобиля. Взаимодействие происходит при помощи голосового общения или минимально используя экран автомагнитолы.

Об особенностях работы данной системы я подробно рассказал здесь.

Разблокировка автомагнитол Gathers

На большинстве устройств установлена система защиты от краж. Производитель, обеспечил защитой паролем головное устройство. При его активации на лицевой стороне магнитолы моргает красный светодиод.

Данную функцию можно отключить в настройках автомагнитолы.

Как правило большинство автолюбителей узнают об этом после того как снимут клеммы. Для замены аккумулятора или мытья двигателя, либо для проведения других сервисных работ. После того как клеммы одеты магнитола начинает просить код разблокировки. При этом часть ее функционала перестаёт работать.

Вариантов тут не много:

Первый вариант

Внимательно пересмотреть все японские книжки, на наличие кода разблокировки. Данный код идёт с мануалом к ГУ. Как правило его клеят либо в бардачке или на самом магнитоле.

Второй вариант

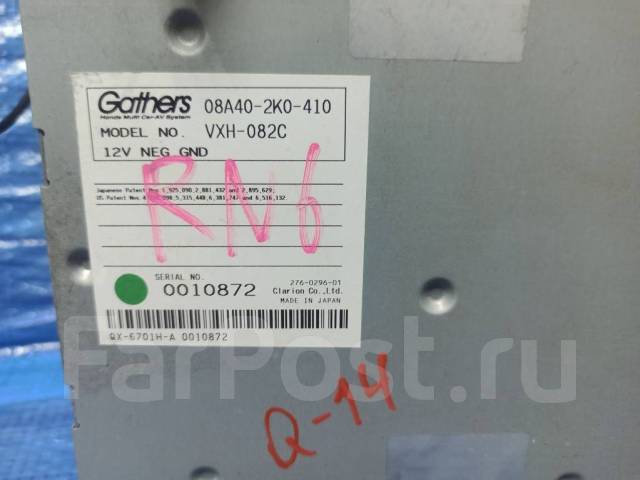

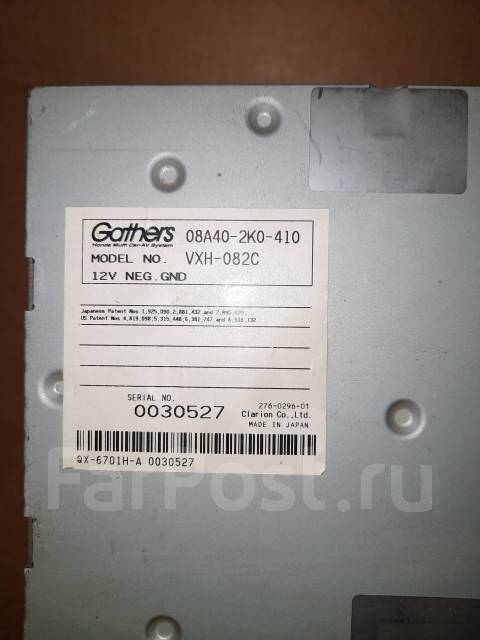

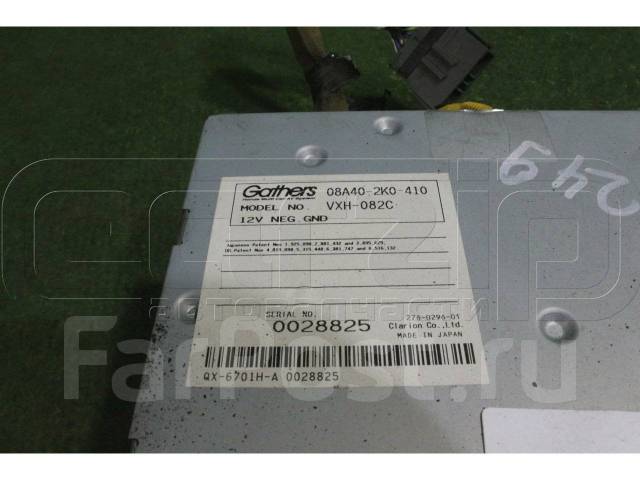

Если код не найден, придётся обращаться к мастерам которые помогут с разблокировкой. Для разблокировки необходимо будет предоставить серийный номер который написан на верхней крышке ГУ и номер модели. В некоторых случаях привести магнитолу к мастеру. Стоимость таких услуг в среднем от 1000-3000 рублей. На большинстве ГУ это можно сделать удаленно. Время на разблокировку может понадобится от 10 минут до 7 дней, в зависимости на какую цифру заканчивается модель.

Третий вариант

Самые проблематичные это те, что оканчиваются на 2 и 4. (для примера VXM-152VFi, VXM-164VFi). Срок ожидания доходит до недели или обращением с магнитолой в сервисный центр. Где при помощи определенных манипуляций код будет извлечен.

Если кому необходимо помощь с разблокировкой вашей магнитолы пишите WhatsApp +79142182150

Разблокировка видео в движении

Для того чтобы автомагнитола начала воспроизводить видео в движении и передавала этот сигнал на потолочный монитор (при наличии) можно приобрести данный переходник

Он подходит ко всем моделям Gathers. Его установка занимает не более 10 минут. Необходимо снять магнитолу, данный переходник соединить со штекером отвечающим за положение ножного тормоза, после этого воткнуть в автомагнитолу, а черный провод из переходника прикрутить на «землю».

Отключение блокировки автомагнитолы Gathers

Как я уже говорил, если при постановке на охрану у вас на автомагнитоле мигает красный светодиод это означает, что она находится в режиме защиты. Это функцию можно отключить. Действие схоже для большинства магнитол. Для этого необходимо наличие в телефоне приложения типа Google переводчик, что бы было легче ориентироваться в меню.

Пример отключения блокировки на Gathers VXM 155 VFNI

Смена заставки

Одним из приятных бонусов является, что на большинстве моделей начиная с 2015 года можно поставить фирменную заставку, которая будет появляться при загрузке. Скачать заставки можно тут. После того как архив с заставкой будет скачен на компьютер, нужно будет его распаковать и полученные файлы переместить на SD карту. Следующим шагом будет установка заставки. Для этого надо будет установить SD карту в ГУ, в меню выбрать смену изображения, после этого картинка будет установлена.

Смена языка

Не все модели поддерживают смену языка, это VXM-145VSi VXM-145VS VXM-145C от Panasonic и VXM-142VFi VXM-152VFi от Clarion. Язык можно поменять на Английский Японский, Китайский или Корейский.

Настройка линии парковки

В большенстве магнитол после отключения от аккумулятора или сброса в заводские настройки сбивается траектория парковки. Настройки траектории движения находятся в дилерском меню. Ниже приведены координаты траекторий парковочных линий, вместе с пунктами дилерского меню.

Установка FM конвертора

Вещание FM радио в Японии происходит в диапазоне 76-90 МГц, а в России как правело в диапазоне 100 — 108 МГц. По этой причине ГУ ловят не более 4-6 радиостанций. Что бы исправить эту ситуацию необходим установит FM конвертор. Сделать это можно можно следующими способами:

• Приобрести FM конвертор
• Внедрить его в штатную проводку порезов определенные провода ибо разъем не подходит для японской автомагнитолы.
• Или заказать с Али Экспресс адаптер который без проблем соединит конвертор со штатной проводкой.

Инструкции для Gathers

Обзор автомагнитол Gathers на YouTube

На нашем YouTube канале «Кей Кар — Ключ от города» запускаем серию обзоров по самым популярным головным устройствам компании Gathers устанавливаемым в автомобили Honda.

Всем привет. В связи с тем, что возникает много вопросов о эксплуатации магнитол Gathers было решено добавить данные инструкции от производителя. Все представленные инструкции на японском языке, для перевода советую воспользоваться Гугл переводчиком, либо Яндекс переводчиком, удобнее всего через раздел «Камера».
Gathers VXM-135 VFNi (оригинальный номер 08A40-5R0-400(401), модель CN-NVAMS9912, устанавливается на HONDA STEPWGN, FREED),
Gathers VXM-145 VFi (оригинальный номер 08A40-5S0-420, модель CQ-UH03J1CJ, устанавливается на HONDA VEZEL),
Gathers VXM-145 VSi (оригинальный номер 08A40-5S0-430, модель CQ-UH03J2CJ, устанавливается на HONDA FIT HYBRID, FIT SHUTTLE, N-WGN),
Gathers VXM-145 C (оригинальный номер 08A40-5S0-440, модель CQ-XH03J0CJ, устанавливается на HONDA FIT),
Gathers VXM-145 VFNi (оригинальный номер 08A40-5S0-400(401), модель CQ-UH04J0CJ, устанавливается на HONDA FIT, VEZEL),
Gathers VXM-155 VSi (оригинальный номер 08A40-5T0-430, модель CQ-UH04J4CJ, устанавливается на HONDA FREED, VEZEL, N-WGN),
Gathers VXM-165 VFi (оригинальный номер 08A40-5U0-420, модель CQ-UH05J2CJ, устанавливатся на HONDA STEPWGN SPADA),
Gathers VXM-175 VFi (оригинальный номер 08A40-5W0-420, модель CN-SHY6J2CJ, устанавливатся на HONDA FIT),
Gathers VXM-185 VFNi (оригинальный номер 08A40-5X0-400, модель CN-SHY7J0CJ, устанавливается на HONDA STEP-WGN RP),
