Изготовитель: Казанское НПО “Элекон”, выпуск с 1985 года.
Назначение: для высококачественного воспроизведения механической записи с грампластинок любых форматов, совместно с высококачественными усилителем звуковой частоты и двумя акустическими системами.
Технические характеристики:
Скорость вращения диска: 33,33 об/мин (45,11 об/мин)
Диапазон воспроизводимых частот: 20 – 20000 Гц
Чувствительность на частоте 1 кГц: 0,7 – 2 мВ/см/с
Разделение каналов на частоте 1 кГц: 25 дБ
Отношение сигнал/фон: 70 дБ
Коэффициент детонации: 0,05 %
Уровень рокота: 66 дБ
Прижимная сила звукоснимателя: 7,5 – 12,5 мН
Потребляемая мощность от сети: 10 ВА
Габаритные размеры: 400х120×340 мм
Масса: 8,5 кг
Описание
В электропроигрывателе применено электронное управление звукоснимателем и всеми режимами работ. Перемещение тонарма осуществляется с помощью кнопок движения вперед-назад и микролифта. Перемещение тонарма двухскоростное, в зависимости от силы нажатия пальцем на кнопку движения. В модели применена кварцевая стабилизация частоты вращения диска, есть регуляторы прижимной и противоскатывающей силы.
Электрические схемы Электроника ЭП-017
-
Сергей Васильев
- Сообщения: 2873
- Зарегистрирован: 10 сен 2009, 05:26
- Откуда: Россия, Новосибирск
- Поблагодарили: 6 раз
- Контактная информация:
Re: Альбом схем Электроника ЭФ-017стерео
#2
#2
Непрочитанное сообщение
Сергей Васильев » 27 фев 2014, 10:43
Спасибо, пригодится.
Человек без мозгов абсолютно уверен в высоком уровне своего развития.
Умный человек прекрасно осознает, насколько он в сущности глуп.
-
alfspb
- Сообщения: 1696
- Зарегистрирован: 22 окт 2012, 22:32
- Откуда: Санкт-Петербург
- Благодарил (а): 4 раза
- Поблагодарили: 2 раза
Re: Альбомы схем Электроника ЭП-017, ЭП-017С, ЭФ-017стерео
#6
#6
Непрочитанное сообщение
alfspb » 03 мар 2014, 08:00
По просьбе Олега Ивановича добавил :Альбомы схем Эф-017, ЭП-017, ЭП-017-1
alfspb писал(а):Альбомы схем Эф-017, ЭП-017, ЭП-017-1 доступны здесь
Всё в одной «куче», нужное можете выбрать сами.
Вот как чувствовал, что будет эта тема
.
Максим, прежде чем копать вглубь (а, скорее всего, придется ), посмотри внимательно вширь — нет ли следов предыдущего вмешательства, малозаметных внешних повреждений, крякнутых дорожек, «левых» элементов, криво воткнутых разъемов и т.д. (чтобы не получилось как с головками на «Союзе» ).
Схема не самая простая, поэтому важно ДО начала ремонта убедиться, что в нее не внесено нежелательных изменений и отсутствуют очевидные «ляпы». Здесь дофига микросхем и варварские методы лечения «а-ля «Амфитон»» не прокатят, вмешательство должно быть минимальным, что без осциллографа будет довольно проблематичным. Присоединюсь к совету TUNGSRAM и порекомендую тщательно изучить схему, разобравшись в назначении отдельных элементов, чтобы иметь некоторое представление о том, как это все работает. Занятие нудное, затяжное, но по-другому дело может закончиться «в окошко». Если есть возможность, напечатай схему на бумагу, так будет существенно проще разобраться и можно делать пометки.
Когда в должной мере проникнешься проблемой, прежде всего убедись в исправности стабилизаторов +/-12 В и наличии напряжений питания на всех микросхемах.
Будь аккуратен и не спеши! Больше думай, анализируй и реже хватайся за паяльник.
Принципиальная схема электропроигрывателя Электроника ЭП-017
Вес файла: 293.9 Кб
Скачиваний: 1365
Дополнительные категории:
Основные категории
📘сотовые телефоны,
📘радиотелефоны,
📘проводные телефоны,
📘телевизоры и мониторы,
📘видеотехника,
📘аудиотехника,
📘бытовая техника,
📘измерительная техника,
📘медоборудование,
📘источники питания,
📘разное,
📘инструкции,
📘прошивки,
📘книги и журналы,
Вот как чувствовал, что будет эта тема .
Максим, прежде чем копать вглубь (а, скорее всего, придется ), посмотри внимательно вширь — нет ли следов предыдущего вмешательства, малозаметных внешних повреждений, крякнутых дорожек, «левых» элементов, криво воткнутых разъемов и т.д. (чтобы не получилось как с головками на «Союзе» ).
Схема не самая простая, поэтому важно ДО начала ремонта убедиться, что в нее не внесено нежелательных изменений и отсутствуют очевидные «ляпы». Здесь дофига микросхем и варварские методы лечения «а-ля «Амфитон»» не прокатят, вмешательство должно быть минимальным, что без осциллографа будет довольно проблематичным. Присоединюсь к совету TUNGSRAM и порекомендую тщательно изучить схему, разобравшись в назначении отдельных элементов, чтобы иметь некоторое представление о том, как это все работает. Занятие нудное, затяжное, но по-другому дело может закончиться «в окошко». Если есть возможность, напечатай схему на бумагу, так будет существенно проще разобраться и можно делать пометки.
Когда в должной мере проникнешься проблемой, прежде всего убедись в исправности стабилизаторов +/-12 В и наличии напряжений питания на всех микросхемах.
Будь аккуратен и не спеши! Больше думай, анализируй и реже хватайся за паяльник.
В этот раз расскажу как делал авто возврат тонарма на проигрывателе Электроника ЭП 017.
Этой функции очень не хватало раньше, чувствовал какое то недомогание от вида того, что пластинка кончилась, диск остановился, а тонарм просто поднялся:) Какая то незаконченность:)
Информации в инете много, но чтобы это заработало пришлось поковыряться в статьях.
Я использовал материал журнала «Радио» №6 .1987г. Схему что в журнале пришлось порезать немного, ибо статья подразумевает добавление двух функций:
1.Автовозврат тонарма по завершении
2.Многократное проигрывание пластинки(Repeat)
Моя схема получилась такой

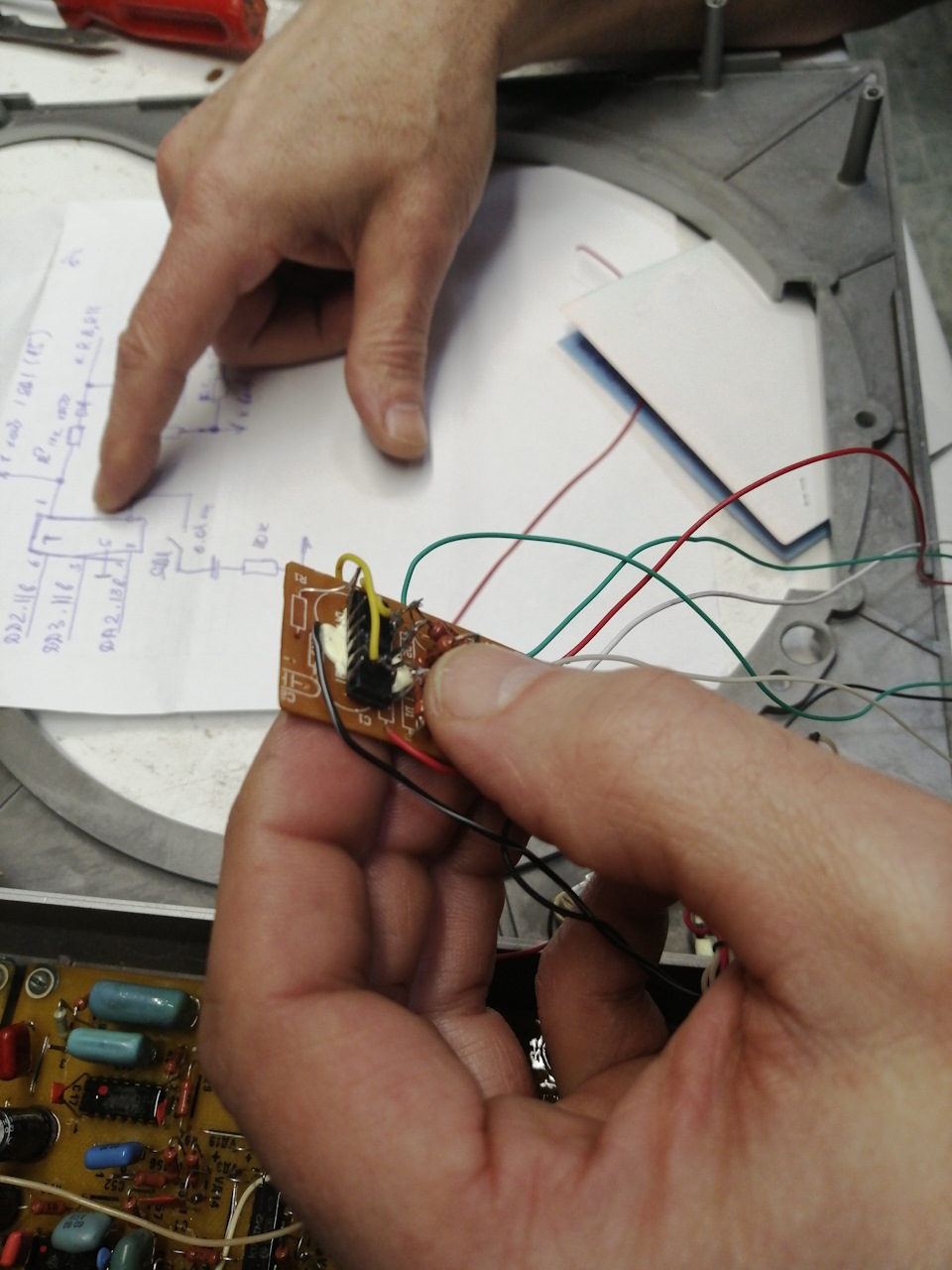

После чего собрали схему на маленькой плате и принялись монтировать:)
Схема из журнала немного неточная была, вывод, который подключался к кнопке пуска диска необходимо отпаять(черный провод). Так как если этого не сделать на кнопке всегда будет +7.5в(1) и работа схемы получается неправильной. Отпаяв данный провод, всё заработало как надо!
