Инструкция по ремонту рядных тнвд

Руководство по ремонту, диагностике, техническому обслуживанию и эксплуатации рядных топливных насосов высокого давления (ТНВД) Ярославского Завода Топливной Аппаратуры (ЯЗТА).
Настоящее руководство посвящено вопросам диагностики, технического обслуживания и ремонта топливной аппаратуры производства ЯЗТА и может быть использовано специалистами автотранспортных, ремонтно-обслуживающих и других предприятий, занимающихся эксплуатацией дизелей и их топливоподающей аппаратуры.
ЯЗТА ведущее предприятие России по производству дизельной топливной аппаратуры для автомобилей, тракторов, с/х, строительно-дорожной и другой техники, входящее в объединение «Топливоподающие системы» г. Ярославль. ЯЗТА поставляет свою продукцию для дизелей Ярославского моторного завода (ЯМЗ), Тутаевского моторного завода (ТМЗ), Волгоградского моторного завода (ВгМЗ) и других предприятий.
Пособие предназначено для инженерно-технических работников и ремонтных рабочих.

ISBN 5-88850-285-5

Содержание книги:

Размещено в разделе Литература, софт, 18.02.2014 г.,
Просмотров 7 055,
Комментариев 0

News tags:

Комментарии к этому материалу:

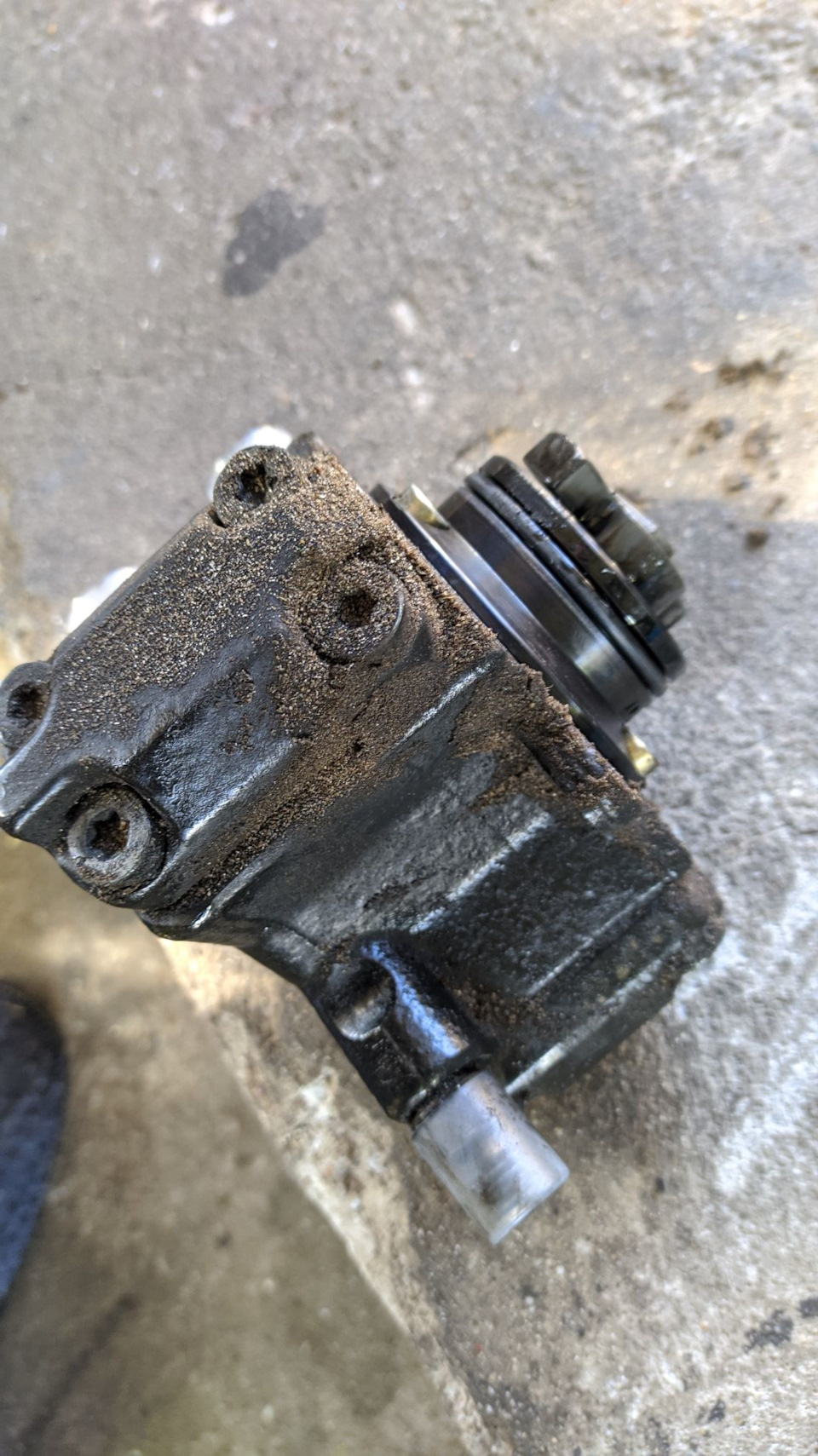

Всем привет, вот н наступил великий момент переборки моего ТНВД. Запись будет длинная и подробная, может кому и пригодится, проблема известная.

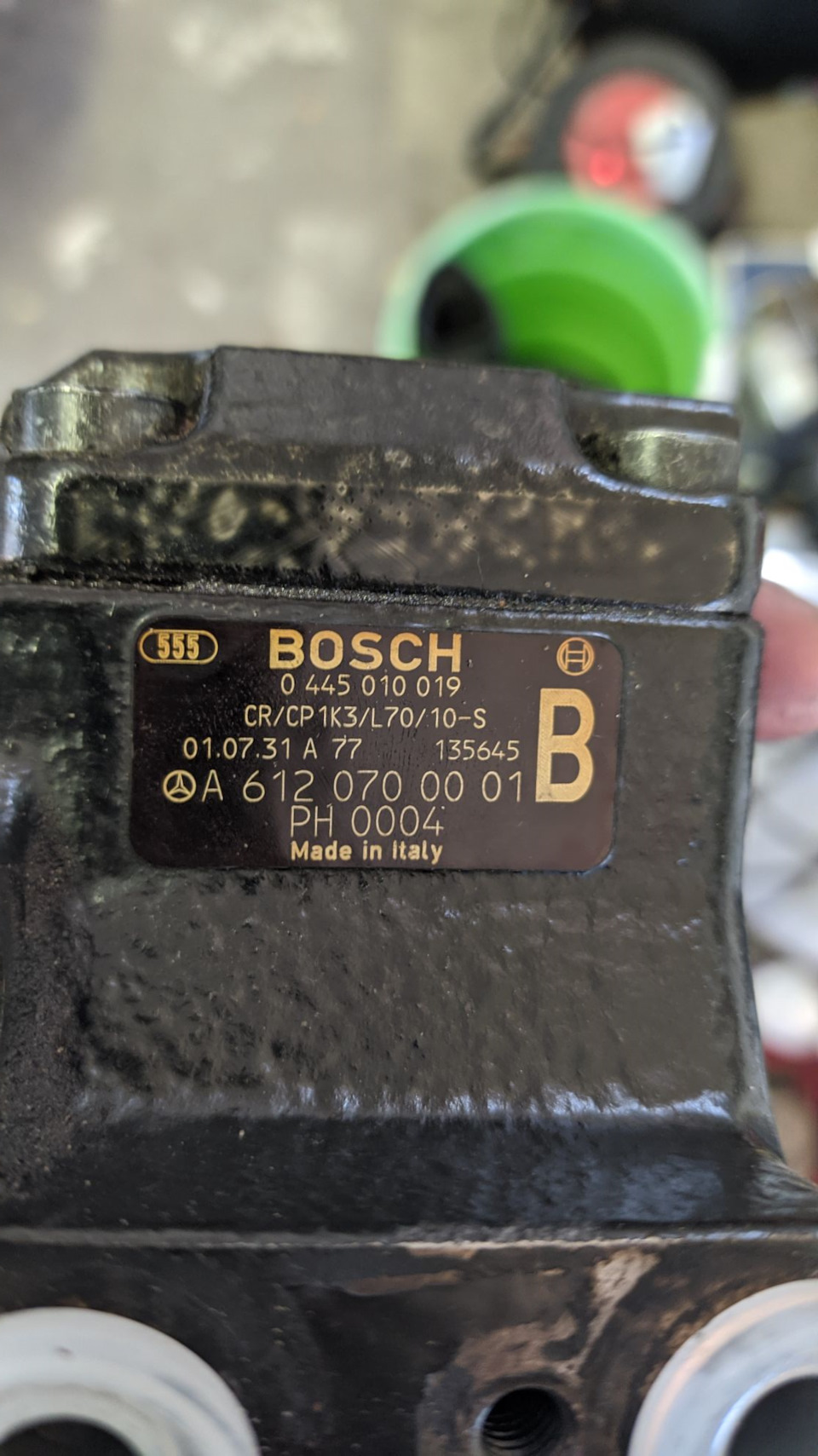

Итак, уже с год с переменным постоянством сначала потел а потом и тупо тек ТНВД. На работе это особо не сказывалось, заводился легко НО, количество дыма после переборки резко упало. Собственно одно время течь сама пропала и я отложил процедуру убоявшись. Собственно этот ТНВД типа СР1 насколько я понял ставился на всё подряд от опеля корсы до мерседеса. Такой заслуженный агрегат с серией в миллионы. Отличий я собственно не заметил. Конструкция можно сказать примитивная, очень удачная и неубиваемая. Если вы на нём видите заметную выработку он уже явно приближается к заветному миллиону километров. Мой прошел ( и это если не скрутили) 200 тык и никакой выработки там вообще нет.

Тогда откуда проблема? Там высокое давление и куча уплотнительных колечек в таком нездоровом окружении. Со временем они начинают потеть и потом течь. Возраст однако. В очень плохом случае судя по форумам машина может отказать заводиться, но я не знаю сколько до этого надо жить с вонью солярки и мокрым мотором. Так было и у меня, сначала дикая вонь соляры в гараже, потом и в салоне. Особенно как включается вентилятор прямо перед течью и вся соляра радостно испаряется и прёт в салон. Задрало страшно.

Есть и хорошая новость. Существуют многочисленные разномастные ремкомплекты от самого Боша и ещё черт знает кого. Собственно ремонт-это разборка, чистка и сборка как было с новым компдектом уплотнительных колец. Страшно попервой. Хотя зря. Комон рейловский ТНВД по сравнению с предшественниками примитивен и сама простота. Вполне ремонтабельно в домашних условиях при соблюдении нехитрых правил и наличия инструмента.

Почему делал сам? Во первых деньги на дороге не валяются. Бош сервис есть за 40 км и хочет от 15 тыр эквивалента плюс проверки и пр пр с минимальной гарантией. Это если его к ним привезти и оставить на неделю. Потом опять надо как то туда добраться и забрать. Если со снятием и установкой под ключ надо удвоить. Дорого и неудобно. Совсем не за углом. Есть и ещё вопрос доверия местным «мастерам» и один нюанс о котором позже.

Ремкомплекты есть оригинал от Боша и куча заменителей подешевле. Я решил не искать приключений с таким узлом и купил оригинал Бош. Обошелся он мне около 15 баксов за комплект. Тут есть первая засада. Есть два варианта ТНВД, разница только в одной внутренней прокладке. Она может быть круглой а может быть с «соском». Понять какая в именно в Вашем ТНВД затруднительно. Надо снимать и откручивать крышку и сразу все будет понятно. Это не всегда удобно. Поэтому решайте сами, или разберите свой тнвд и купите ремкомплект по результату или купите оба и верните неиспользованый. Похоже даже сами Боши не четко уверены какая прокладка будет внутри. Почему и зачем такие сложности совершенно непонятно. Я в свое время взял оба комплекта и… ТНВД прекратил плакать. Со страху наверное. Так и не сдал, лежали в бардачке год. Есть заменители ремкомплекты с двойным комплектом этой резинки на оба лада. Если логистика мудрёная — это гарантированый вариант. Те смотрите и разбирайтесь на месте.

Дальше. Необходимо очень чистое тихое место, стол, свет и отсутствие пыли. Практически как в операционной. Нужны тиски зажать ТНВД. Нужна ударная отвертка. Без неё это лотерея, болты срываются на ура и трубой туда лесть не стоит. Нужны звездочки Е40 и Е30. В идеале новые болты но это на хозяина, я поменял. Шкурка 2000 или ещё мельче, машинное масло в пузырьке, можно литол или что-то похожее. маленткая отверткаб ключ контролируемого затяга (надо 25нм и 12нм). Собственно ремкомплект и время. Я конечно понимаю что профи эту работу делают за час при этом болтая и с сигареткой. Но я делал в первый раз в жизни, дико боялся, все по десять раз перепроверял и заняло все со входа в гараж к машине и до запуска ровно 6 часов с кучей перерывов на пересмотр видео об операции.

Собственно процедура.
Говорю для 2.7, моторы могут чуть отличаться. У меня нет клапана обратки. Похоже в конце его не ставили. Одним геморром меньше. Для доступа надо выдернуть вентилятор и снять ремешок. Напихать на роликипобольше тряпок тк солярка прольется. Откручиваем первыми пластиковые топливные трубки. Я их замотал фольгой для чистоты. Дальше откручиваем металлическую гайку на трубке высокого давления. Тут есть нюанс, места мало и нужен короткий ключ на 15 ( то что я использовал, 14 не было попробовать). ТНВД крепится 3 болтами. Где-то писали что нижний короче, у меня все 3 были одинаковы. Верхние сама простота и видно и хороший доступ. А вот нижний только ощупью и главное не повредить грёбаные пластиковые топливные трубки. Они по 40 евро и очень хрупкие. Я сначала на ощупь открутил болт и удивился что он такой здоровый, оказалось что это был болт от помпы.

Они рядышком сволочи и туда голову не засунуть посмотреть. Выдёргиваем ТНВД и не теряем крестовину на валу.

Берем пластиковые затычки из ремкомплекта и втыкаем во все открытые отверстия. Чистота это наже все. Мыть паршивца до блеска. Причем везде. Я шкрябал зубной щёткой с помощью очистителя карбюратора. Говнища там было- мама не горюй. Можно наверное в бензине мыть.

Следущий шаг сорвать и ослабить болты крышек. Попробовал среднего размера головкой- фигушки, болты сидят намертво. Знаю что мягкие и народ их потом высверливает. Мне такого счастья совсем не хотелось. В ход идёт секретное оружие- ударная отвертка. Самая простая, китайская.

На 12 болтов хватило и не развалилась. Зажимаем в тиски и лупим молотком по ней. Достаточно от души и порой раз 10. Все болты сорвались и вышли. У меня в гараже нет рабочего стола, только верстачек с тисками. Стерильностью тоже не пахнет. Поэтому я срывал все болты по кругу в тисках в гараже а потом тащил пациента уже вскрывать на стол на кухню под лампу благо недалеко. Там подстелил в поддон от духовки вощёной бумаги и приготовил 3 контейнера для плунжерных пар. операционная готова. Жена была на работе и за вонь дома никто не гундел.

Тут нюанс, желательно пронумеровать крышки и их место ДО снятия. Я видел что люди пользуюм маркеры но это не самая лучшая идея. Кернера у меня не было поэтому взял зубило и легонько тюкнул как раз по соединению корпуса с крышкой в торце I II и III соответственно. Разбираем по очереди.

Каждые комплект ложим в СВОЙ контейнер.

Ни в коем случае не перемешиваем в одну кучу. Я читал что пары подбираются и настраиваются на заводе прецезионно и мешать там ничего не стоит даже если все выглядит одинаково. Тут и лежит нюанс по сервисам. Хорошо если мастеру не по барабану и он делает как себе, а если перепутают? Тогда обратно никогда не сложить как было а маркировки-то и нет. И ничего не докажешь. Скажут выработка и гуляй смело. Самому как то надёжней.

Собственно разбираем все. Не забываем клапан. Он держится стопорным кольцом. У меня был заготовлен инструмент для его снятия вроже щипчиков. Внимание, под ним пружина. Не дайте этому выстрелить и улететь. В россыпь это не продается и покупать новый ТНВД из-за собственной глупости и пружинки очень обидно. Последним откручивается и вытаскивается вал. У нас пустая тушка ТНВД и 3 пары в своих индивидуальных коробочках (хоть в стаканы).Все резинки выкидываем.

Мойдодыр. Напомню что ТНВД уже отмывался до блеска до разборки. И все равно появляется дикое количество грязи. А она нам как серпом по яйцам. Вариант один, полоскать все. Но сначала надо почистить поверхности до блеска от следов любой коррозии. Шкурка 2000 на стол.

Намазал машинным маслом и легонько шлифанул. Уже красивей. Дальше залил все ( в индивидуальных контейнерах) бензином и от души пополоскал и помыл пальчиками. Очень удивился дикому количеству буквально песка на дне. Пришлось пару раз прополаскивать и сушить потом на солнышке. Как воняла моя кухня можете представить.

Всё. Теперь сборка. Я пролил все маслом. Собираем в обратном порядке. Никакой импровизации и отсебятины. В моем ремкомплекте были лишние колечки. Сколько снял и каких- столько и поставил и строго в таком же порядке.

Металлическое кольцо конусом наружу. Не стоит перепутывать. Обяательно проверить что клапан двигается свободно. Плунжера последние и строго в те места откуда из доставали ( помните маркировку зубилом на корпусе?)

Потом затяжка строго 25нм на болтах крышек и 12нм на валу ( я сделал там 15нм для надежности). Всё. Ставить ТНВД у меня геморрой изз-за топливных трубок. Очень тяжело их не поломать.

Нюанс. Не закручивайте сразу трубку высокого давления справа. Наденьте на неё подходящий шланг и покрутите мотор. Идея промыть возможную грязь из ТНВД и не допустить её попалания в форсунки. Я слил так с полстакана и уже спокойнее закрутил её наглухо.

Дальше он просто завелся с 3-4 оборота, потрясся, было пара страшных звуков как будто что-то стукнуло и все выправилось и затихло. Проехал 200 км в смешанном режиме вплоть до тапки в пол и до отсечки. Течи нет. Тьфу тьфу тьфу. По второму кругу был бы намного быстрее. Часа за 3 управился бы вангую. Больше не боюсь.
Процедура светит всем этим помпам просто по возрасту. Это нормально. Если покупается донор то ставить его без профилактической замены ремкомплекта просто глупо. Снимать и ставить обратно ТНВД радости мало и чревато обломом топливных трубок. Заменил по случаю колечки на них, клипсу держателя под насосом ( у меня какая-то свинья когда-то до меня меняла помпу и выломала крепления, топливные трубки висели на пластиковой стяжке) и толстое кольцо на валу (в комплекте Боша его нет).

В комментариях поставлю ссылки на хорошие видео о процедуре на которых я и учился. Спасибо тем добрым людям что их сделали по всему миру.

Рассмотрим технологию технического обслуживания и ремонта ТНВД на примере рядного насоса высокого давления двигателей ЯМЗ-236, ЯМЗ-8238, ЯМЗ-740.

ТНВД испытывают на стенде СДТА-1 (рис. 47.1.) или других аналогичных.

При этом проверяют:

•момент начала подачи топлива,

•равномерность работы,

•производительность насоса.

Нарушение моментов начала подачи топлива отдельными секциями насоса вызывает несвоевременное поступление топлива через форсунки в цилиндры двигателя.

Просмотр содержимого документа

«Занятие 47 Техническое обслуживание и ремонт топливного насоса высокого давления (ТНВД) дизельных двигателей.»
