Инструкция по сборке душевого угла

Безусловно, сборку такой конструкции как душевой уголок с поддоном было бы правильнее поручить профессионалам. Тем не менее, если вы не желаете дополнительно оплачивать монтажные услуги и являетесь специалистом в области сантехнических работ, то самостоятельно собрать душевой уголок для вас не составит особого труда.

Инструкция по сборке душевого уголка в ванной комнате

Конструктивно душевые уголки обладают массой отличий по формам, размерным параметрам и комплектности. Уголок для душа представляет собой модуль, который не имеет задней стенки и крыши, устанавливается углом, к стенкам ванного помещения. Ниже, в нашей пошаговой инструкции, приведем общие рекомендации по сборке, которые, как мы надеемся, пригодятся если не всем, то многим.

Этап 1. Подготовьте место под установку будущего уголка. Это касается не только напольного покрытия, но и капитальной подготовки стен. Заранее продумайте установку душевой системы, смесителя, душевой лейки.

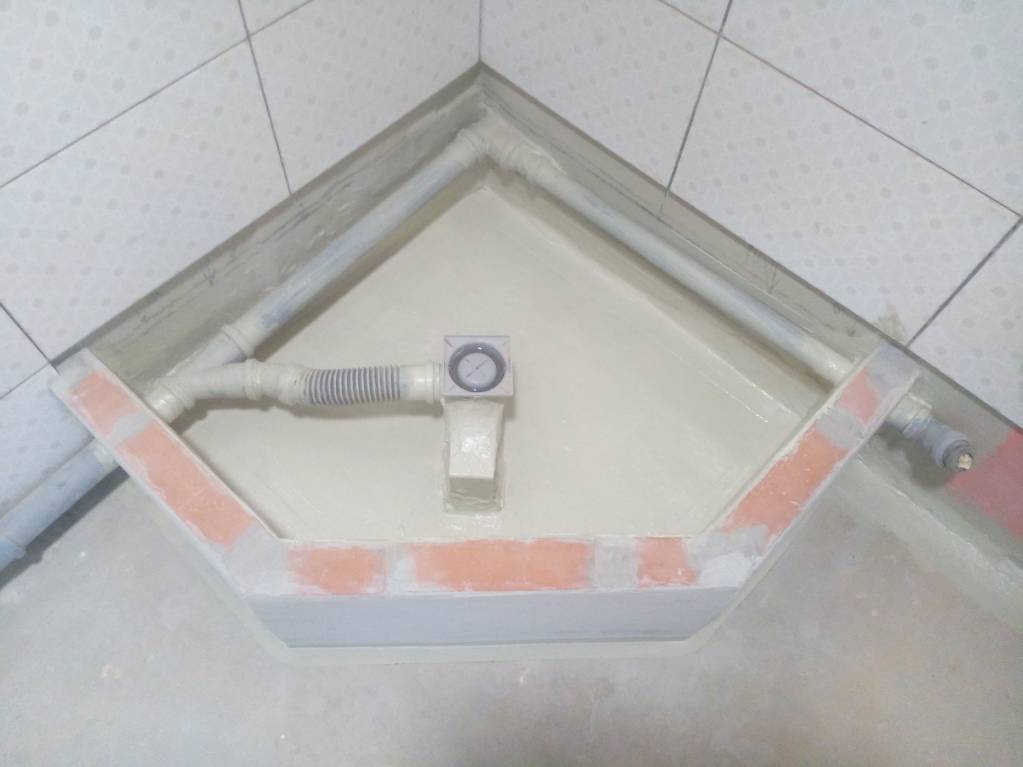

Этап 2. Работу с душевым поддоном начните с подготовки сифона и системы слива.

Этап 3. Прочно закрепите ножки к поддону. Поставьте сифон, правильно подсоедините систему слива к канализации. Прибором для проверки горизонтальной плоскости выставьте поддон по уровню.

Этап 4. В стыковочные места поддона залейте специальный водостойкий герметик, прикрепите пластиковый бордюр, чтобы исключить затекание воды.

! Не забудьте выждать некоторое время, пока подсохнет герметик. После удостоверьтесь в герметичности мест подсоединений сливной системы. Для этого налейте хоть сколько-нибудь воды в поддон, убедитесь, чтобы участки соединений были сухими.

Этап 5. Разложите элементы фурнитуры для крепежа, проверьте наличие нужных деталей для крепления уголка.

Этап 6. Совместите дугообразные с вертикальными боковыми алюминиевыми профилями, скрепите их при помощи саморезов.

Этап 7. Установите уплотнители с трех сторон неподвижных стекол. Затем вставьте их в пазы продольного профиля. Закрепите фиксаторами, после — декоративными заглушками. Установите сами стекла.

Этап 10. Зафиксируйте на поддоне нижние направляющие (рекомендуется посадить их на влагостойкий герметик и прикрепить к стенкам саморезами). Далее одну за другой приставляйте к стенам вертикальные стойки. С помощью строительного уровня, выставьте их предельно ровно. Пометьте место для будущих отверстий. Просверлите намеченные отверстия, вставьте пластиковый дюбель. Установите стойки вертикально по размеченным местам и укрепляйте к стене саморезами. После установки нижних направляющих устанавливайте верхнюю по тому же принципу, что и нижнюю — на герметик и саморезы.

! Места соединения профилей со стенками обильно заполняйте герметиком. Предварительно обезжирьте места герметизации и наносите состав на сухую и чистую поверхность.

Этап 12. Крайним этапом сборки душевого угла будет навешивание дверей. Вставьте в пазы направляющих ролики. Дверь прикрепляйте сначала к верхней дуге, потом — к нижней. Ролики после установки отрегулируйте таким образом, чтобы дверцы закрывались плотно — без люфтов, проследите за тем, чтобы без усилий они двигались по направляющим. Прикрепите фурнитуру. Под ручки подкладывайте прозрачные прокладки из силикона.

! Воспользоваться душевым уголком после его сборки и установки можно через 24 часа после полного высыхания герметика.

Несколько советов для результативной сборки душевого уголка

• При установке и сборке сантехнических изделий используйте специальный водостойкий состав герметика. На нем не появляются плесневелые грибы, он идеально держится на стеклах и профилях, не слоится.
• Приобретайте сифон и комплектующие известных брендов и высокого качества, так как после установки поддона душевого уголка ремонтные работы под ним производить затратно.
• Уделите внимание определению частей стеклянных дверей – разберитесь, где низ и верх. Чаще всего, именно ошибки при монтаже стеклянных дверей становятся причинами неплотного прилегания к роликовым механизмам.
• Независимо от бренда и производителя все стыки после сборки душевого уголка обработайте силиконовым герметиком.

В онлайн-магазине sanit.by в широком ассортименте представлены душевые уголки, купить которые можно быстро и не выходя из дома. От вас потребуется выбрать понравившийся товар, скинуть его в Корзину заказов, заполнить необходимые поля в форме. А далее специалисты магазина sanit.by оперативно перезвонят вам для подтверждения заказа и согласования времени доставки.

С уважением, ваш интернет-магазин Sanit.by

Душевой уголок — это душевая кабина без задних стенок и крыши, иначе говоря «душевая кабина открытого типа». Отличная альтернатива душевым боксам закрытого типа, которые, в большинстве своем, изготавливаются в Китае и имеют весьма сомнительное качество, хотя и очень привлекательную и низкую цену. В нашем интернет-магазине представлен большой выбор душевых уголков европейских производителей, которые за долгие годы стали «мастхэв» решением для покупателей, которые ценят правильное соотношение в цене и качестве продукции.

Сегодня мы поговорим о том, как установить душевой уголок своими руками, с использованием поддона и без его использования. Разделим руководство по установке на этапы:

1. Что Вам понадобится?
2. Монтаж на пол или на поддон?
3. Установка душевого поддона
4. Установка перегородок (шторок) душевого уголка
5. Видео: «Как правильно установить душевой угол?»

Что Вам понадобится для установки

• Душевой уголок (стеклянные/полистироловые перегородки);
• Душевой поддон и сифон (для установки на поддон) или душевой трап (для установки на пол);
• Канализационное подключение (сток воды);
• Подключение горячей и холодной воды (для установки душевой системы).

Особенности монтажа на пол и на поддон

Установка на пол

При монтаже душевого угла на пол, ещё на этапе стяжки пола, необходимо предусмотреть монтаж душевого трапа для слива в пол, так как он должен устанавливаться вровень с полом и все дренажные трубы будут находиться непосредственно в стяжке пола. Если же в Вашей ванной комнате уже сделана чистовая отделка, придется демонтировать напольное покрытие и стяжку, для установки слива и обеспечения необходимого уклона пола, чтобы вода стекала в область сливного отверстия.

Главный недостаток такого способа, как Вы понимаете, это необходимость предусмотреть все заранее. Перечислим преимущества:

• Вы абсолютно не ограничены в выборе душевого ограждения. Абсолютно любое решение, не зависимо от формы и размеров (если пространства ванной комнаты достаточно), доступно для Вас.
• Отсутствие возвышенностей и бортиков, влияющих на беспрепятственное перемещение из душевого пространства и обратно. А так же на общий эстетический вид.

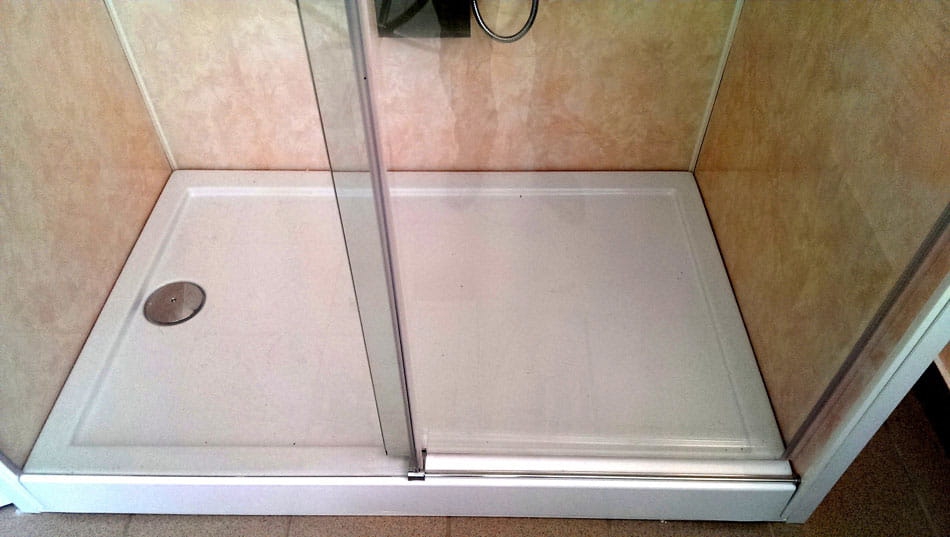

Установка на поддон

Монтаж душевого уголка на душевой поддон гораздо проще, однако тоже имеет свои особенности, которые обязательно нужно учитывать. При таком подходе поддон определяет форму будущего душевого уголка. Стены и пол должны находится под прямым углом друг от друга, для плотного прилегания поддона к стенкам, чтобы сохранить герметичность и не допустить попадание воды под душевой поддон и в щели, между поддоном и стенами.

Основным преимуществом можно назвать простоту монтажа. Как таковых недостатков нету, не считая абсолютную привязанность к форме и размерам душевого поддона.

Руководство по установке душевого поддона

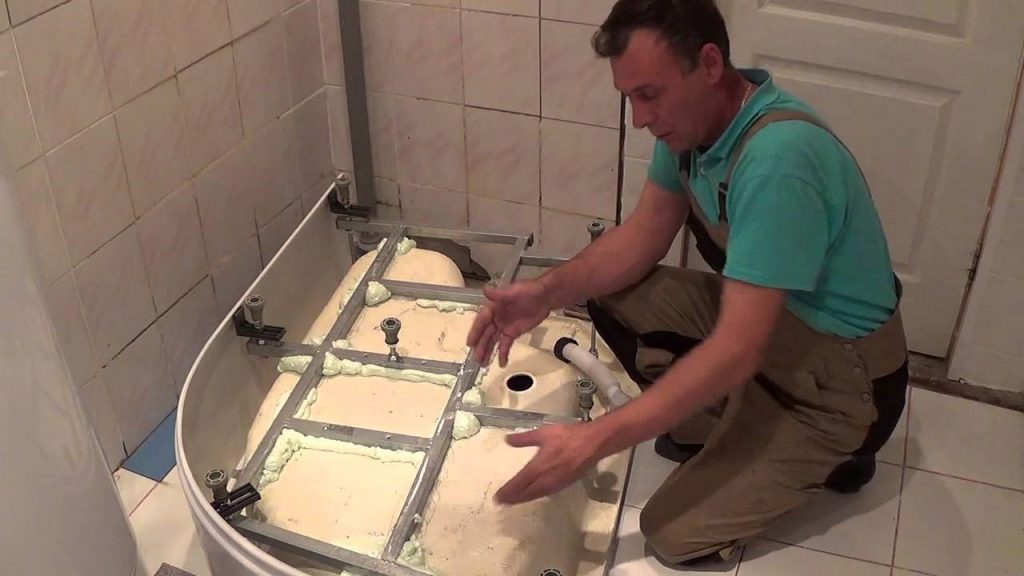

Опишем вариант установки душевого поддона своими руками на регулируемые ножки (каркас), с последующим размещением канализационных труб между поддоном и полом.

1. Необходимо измерить поддон и наметить положение сливного отверстия.
2. Установить канализационную гофру в соответствии со сливным отверстием, для дальнейшего подключения сифона.
3. Установить душевой поддон к стене, используя строительный уровень и регулируемые ножки.
4. Проверить герметичность системы слива, набрав в поддон воды.
5. Проверить плотное прилегание поддона к стенам ванной комнаты, обеспечить защиту от проникновения воды, посредством силиконового герметика.
6. Проверить устойчивость душевого поддона. В противном случае, произойдет разгерметизация щелей между стеной и поддоном и скопление влаги, с последующим образованием плесени.
7. Произвести монтаж лицевых панелей душевого поддона, которые скроют канализационные трубы. Такие панели продаются в комплекте или дополнительным комплектом к душевым поддонам. Альтернативное исполнение, бортик из кирпича и плитки.
8. На этом установка душевого поддона своими руками завершена!

Установка стенок душевого угла

Принцип кардинально не меняется, вооружившись строительным уровнем, мелом, герметиком и дрелью. Приступим к установке:

1. С помощью строительного уровня, расположить профиль в правильном положении и наметить точки крепления;
2. Просверлить отверстия и расположить дюбеля;
3. Нанести силиконовый герметик между стеной и профилем, для герметизации душевого пространства. Закрепите профиль с помощью просверленных в стене отверстий;
4. Вставить стенки в установленный профиль.
5. Согласно инструкции к душевому уголку, отрегулировать беспрепятственное открытие и закрытие душевых дверей.
6. Произвести монтаж фурнитуры.
7. В завершение, дополнительно нанести герметик, для обеспечения полной герметизации и защиты от образования плесени. Силикон необходимо нанести сверху и снизу (в точке соприкосновения с полом) поддона, чтобы исключить любые попадания влаги и испарений.

Таким образом, работы по установке душевого уголка своими руками завершены. Необходимо дать хорошо высохнуть силиконовому герметику, согласно инструкциям на его упаковке (обычно 24 часа). После чего можно принимать душ. Кроме того, чтобы перейти к принятию душа, необходима душевая система, о её выборе и установке мы расскажем в других статьях.

Обращаем Ваше внимание, душевой уголок используется часто и продолжительное время, для обеспечения долговечной службы, за услугами по установке душевого уголка, рекомендуем обратиться к специалистам с соответственным опытом работы. Таким образом Вы избавите себя от лишних хлопот и получите гарантию на проделанные работы.

Видео: «Как правильно установить душевой уголок»

Для лучшего усвоения инструкции, рекомендуем детальное видео-руководство с полезными советами по монтажу.

ИНСТРУКЦИЯ ПО СБОРКЕ,УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВЫХ УГОЛКОВ FIINN F107,F108,F109

По этой инструкции вы сможете собрать следующие душевые уголки FIINN

• Душевой уголок Fiinn F107
• Душевой уголок Fiinn F108
• Душевой уголок Fiinn F109

Уважаемый покупатель!

Мы благодарны Вам за выбор нашего продукта. Перед началом установки и эксплуатации Вашего нового изделия, пожалуйста, внимательно ознакомьтесь с данной инструкцией.

Это поможет Вам использовать душевой уголок максимально безопасно и эффективно. После установки душевого уголка сохраните данную инструкцию с гарантийным талоном для получения гарантийного обслуживания (при необходимости).

Мы искренне верим, что в течение многих лет Вы будете получать удовольствие от функций и возможностей данного изделия.

ПРЕДОСТЕРЕЖЕНИЯ:

1. Запрещается использовать органические растворы и кислоты, такие как: ацетон, аммиак и газообразные вещества. Пожалуйста, избегайте контактов душевого уголка с вышеуказанными веществами.
2. Пожалуйста, не модифицируйте и не изменяйте любые части изделия. Не храните любые части изделия вместе с ацетоном, аммиачным спиртом и органическими растворами. Пожалуйста, будьте осторожны, не допускайте сильных ударов, тяжелых нажатий и царапин при перемещении и эксплуатации изделия.
3. Постоянно сохраняйте душевой уголок вентилируемым и сухим, отключайте питание и воду.
4. Монтаж и установку изделия должен производить только квалифицированный персонал.
5. Дети, пожилые люди и люди с ограниченными возможностями могут пользоваться душевым уголком только под присмотром взрослых.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ФУНКЦИИ

• Максимальная температура воды, С: 50
• Максимальная нагрузка на поддон, кг: 150

ТРЕБОВАНИЯ К УСТАНОВКЕ ДУШЕВОГО УГОЛКА:

1. Подготовьте место для установки душевого уголка в соответствии с монтажной схемой.
2. Установка душевых уголков производится до монтажа другого оборудования. Помещение должно быть очищено от посторонних предметов, строительного мусора и пыли. Для проведения техобслуживания душевых уголков необходимо обеспечить доступ к узлам изделия путем смещения изделия от стен или угла ванной комнаты. В связи с этим рекомендуется другое оборудование ванной комнаты устанавливать на расстояниях не менее 0,5 метра от душевого уголка. Если размеры помещения или особенности планировки не позволяют обеспечить доступ к узлам изделия, то сервисный центр имеет право отказаться от установки и гарантийного обслуживания.
3. Перед установкой уголка удостоверьтесь, что подача воды и канализационная труба подведены к месту установки. Подача воды должна быть обеспечена трубами диаметром ½» с наружной резьбой для холодной и горячей воды. Рекомендуется добавить магистральный кран на горячую и холодную воду для более удобной эксплуатации.
4. Диаметр канализационной трубы должен быть 2″ (32 мм). Удостоверьтесь, что канализационная труба может быть соединена со сливной трубой уголка.
5. Перед распаковкой, пожалуйста, проверьте модель, характеристики и комплектацию в соответствии с Вашим заказом.
6. После распаковки, пожалуйста, тщательно проверьте, все ли части укомплектованы, не имеют повреждений при транспортировке. В случае обнаружения повреждений или недокомплекта, пожалуйста, свяжитесь с дистрибьютором или нашей компанией.
7. Пол или монтажная поверхность должны держать большую нагрузку: вес душевого уголка + воды + пользователя, поэтому удостоверьтесь, что место установки достаточно прочное.
8. Минимальное давление воды должно быть не меньше, чем 1 атмосфер, максимальное 6 атмосфер. Необходимо установить насос принудительной подкачки воды, если давление воды слишком слабое, или редуктор для понижения давления, если оно слишком сильное; а также установить фильтр (желательно 100 микрон) в случае загрязненной воды. Температура воды не должна превышать 50 º С.
9. Запрещено использовать изделие на улице или в каких-либо непригодных условиях эксплуатации.

КАЖДОЕ ИЗДЕЛИЕ СОСТОИТ ИЗ СЛЕДУЮЩИХ ОСНОВНЫХ ЧАСТЕЙ:

1. Поддон: акриловый, армированный многокомпонентной смолой, усиленный деревянными вставками, в сборе с металлическим каркасом.
2. Комплект передних стекол (2 шт. подвижные, 2 шт. неподвижные).
3. Профиля вертикальные (алюминий, комплект из 2-х шт).
4. Дуги направляющие (алюминий, комплект из 2-х шт).5. Комплектация уголка: крепеж, ручки дверец, ролики, фиксаторы, инструкция.
5. Брызговики (2 шт. на неподвижные стекла, 2 шт. на подвижные стекла)
6. Магниты (2 шт. на подвижные стекла)

ФОРМАТ ПОСТАВКИ (при оптовой поставке товара):

1. Поддоны в собранном виде упакованы в гофрокартонные короба, вместе с дугами.
2. Передние стекла (2 дверцы + 2 неподвижных стекла) проложены между собой упаковочным материалом и упакованы в гофрокартонные короба, магнитами, уплотнительными лентами, брызговиками и вертикальными алюминиевыми профилями.
3. Комплектация уголка упакована в гофрокартонные короба покомплектно.

Производитель оставляет за собой право изменять формат поставки при обеспечении сохранности товара при транспортировке. По согласованию с Заказчиком, допустимы другие форматы поставки.

СХЕМА ПОДГОТОВКИ ПОМЕЩЕНИЯ ДЛЯ МОНТАЖА ДУШЕВОГО УГОЛКА

Описание:

1. Фановая труба выводится в любую часть сектора, согласно чертежу. Вывод фановой трубы располагается параллельно полу, диаметр фановой трубы 32 мм, расстояние от пола до нижнего края трубы не более 20 мм.
2. Установка душевого уголка производится до монтажа прочего оборудования. Помещение должно быть очищено от посторонних предметов, строительного мусора и пыли. Для проведения монтажа и техобслуживания необходимо обеспечить доступ к узлам изделия путем смещения изделия от стен или угла ванной комнаты. В связи с этим не устанавливайте другое оборудование в ванной комнате в радиусе меньше 0,5 м от душевого уголка до его монтажа.
3. Перед установкой душевого уголка рекомендуется вызвать специалиста из сервисного центра. (Услуга платная)

Если Вы планируете собрать душевой уголок самостоятельно, ответственность за правильность сборки ложится на Вас (например, соединения могут быть негерметичны и др).

Комплектующие душевого уголка

СБОРКА ДУШЕВОГО УГОЛКА

1. Установка собранного поддона уголка по месту.

1.1 Поддон уголка устанавливается рядом с желаемым местом установки. При этом необходимо отрегулировать ножки поддона уголка таким образом, чтобы наклон дна поддона обеспечивал сгон воды в сторону донного клапана, а поддон стоял устойчиво и не шатался. Для регулировки положения поддона используйте уровень.

1.2 Подключаем патрубок к канализации.

1.3. В итоге поддон должен находиться рядом с желаемым местом установки.

2. Монтаж передней стенки душевого уголка

2.1 Собираем каркас передней стенки из алюминиевых профилей:

-из коробки с передним стеклом берем вертикальные профили;

-дуги освобождаются от упаковки и проверяются на идентичность/ соответствие форме изгиба поддона;

-на полу собирается каркас передней стенки душевого уголка, после чего с торцов дуг каркас фиксируется саморезами 20 мм. Не следует прилагать при этом чрезмерные усилия, так как может произойти облом самореза и дальнейший монтаж душевого уголка будет возможным только после замены дуги целиком.

-собранный каркас передней стенки устанавливаем на поддон душевого уголка и фиксируем саморезами к стене. Все манипуляции с каркасом на данном этапе следует производить с осторожностью.

2.2 Установка по месту дверец и их регулировка.

-освободите от упаковки изогнутые стекла передних дверец;

-смонтируйте на дверцах верхние ролики (регулируемые винтом);

-установите на торец дверец уплотнитель и магнитную ленту;

-смонтируйте на дверцах нижние ролики (пружинные);

-смонтируйте на роликах ручки;

-установите верхние ролики в направляющие пазы верхней дуги передней стенки уголка;

-нажав на толкатель нижнего ролика, введите его в направляющий паз нижней дуги передней стенки;

-отрегулируйте положение дверец винтами в нижней части верхних роликов либо поворотом (конструкция роликов может быть изменена).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Во избежание повреждения душевого уголка температура теплой воды не должна превышать 50 º не наливайте в поддон кипящую воду.

ОБСЛУЖИВАНИЕ

1. Чистите поверхность оборудования мягкой тканью и моющим раствором. Никогда не чистите о растворами, содержащими ацетон, аммиачный спирт и органические вещества. Никогда не применяйте растворы, которые содержат кислоту и щелочь, а так же абразивными веществами, иначе поверхность повреждена.
2. Полируйте поверхность уголка, используя полирующие средства.
3. Зачистите легкие царапины или грязь абразивом 1200# на бумажной основе, затем отполируйте полирующей пастой или мягкой тканью.
4. Чистите хромированные части с помощью мягкой, гладкой ткани, не применяйте шероховатую ткань
5. Чистка поддона: зачищайте абразивом 1200# на бумажной основе, полируйте с помощью по акриловых покрытий или зубной пасты и мягкой, гладкой ткани.
6. Никогда не бросайте в уголок острые предметы.
7. Избегайте воздействия прямых солнечных лучей и замораживания уголка.
8. Рекомендуется использовать “ситечко” для фильтрации стока воды.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

УСЛОВИЯ ГАРАНТИЙНОГО И СЕРВИСНОГО ОБСЛУЖИВАНИЯ

Срок службы душевых кабин и гидробоксов FIINN составляет более 10 лет при условии бережного обращения.

Гарантийное обслуживание предоставляется при предъявлении оригинала настоящего гарантийного талона, заполненного Продавцом, а также оригинала документа, подтверждающего оплату товара, в котором обнаружен недостаток.

Гарантия заключается в безвозмездном устранении обнаруженных дефектов, бесплатном ремонте или замене компонентов, по неоспоримому решению Фирмы-изготовителя, которые оказались дефектными по причине изготовления, за исключением расходных материалов используемых в душевой кабине (шланги, лейки и т.д.).

Транспортные расходы по выезду мастера, почтовые расходы по пересылке комплектующих к изделию, услуги по установке (монтажу\демонтажу) изделия, пуско-наладочные работы, планово-профилактическое обслуживание не входят в гарантийные обязательства и выполняются Сервисной службой за дополнительную плату, согласно прейскуранта.

ГАРАНТИИ НЕ РАСПРОСТРАНЯЮТСЯ:

-нарушения технических требований и правил эксплуатации, в т.ч. превышение допустимой температуры воды;

-на стекла душевой кабины, а также дефекты гибкой подводки и узлов ее соединения, используемых для подключения к водопроводу и обеспечивающих водоснабжение душевой кабины;

— на дефекты, возникшие не по вине Фирмы-изготовителя, такие как: монтаж или обслуживание изделия были проведены неквалифицированным и/или неуполномоченным персоналом, использовавшим не заводские комплектующие и аксессуары; повреждения, возникшие в результате перевозки или хранения; следы воздействия химических и абразивных веществ, вызванные использованием агрессивных моющих средств и / или несоблюдения инструкций по обслуживанию и уходу;

— использования запасных частей и расходных материалов, не рекомендованных продавцом;

— отсутствия установленного Клиентом на отдельном кабеле устройства защиты (УЗО);

— отсутствия установленных Клиентом редукторов давления воды, если давление воды в системе превышает нормы производителя, указанные в техкарте по подготовке площадки для монтажа;

— естественного износа узлов и деталей изделия, отделки, ламп, защитных экранов и иных деталей с ограниченным сроком использования (например: потертости, не влияющие на работу изделия и образовавшиеся в связи с его обычным использованием; износ картриджа смесителя и т.п.);

— внесения конструктивных изменений в изделия без согласования с изготовителем, а также установки деталей (оборудования), не предусмотренных технической документацией и инструкцией по эксплуатации;

— несоответствие норм и стандартов на параметры водопроводных, канализационных и электросетей, аварий существующей системы канализации, электро- и водоснабжения, стихийных бедствий.

— на дефекты, вызванные несоответствием или неисправностью электрической сети, системы водоснабжения и молниеотвода, электролиза или коррозии;

— на неисправности, возникшие в результате небрежности, механического повреждения или неправильной эксплуатации со стороны пользователя; отсутствия или выполненного не должным образом технического обслуживания оборудования.

— на дефекты, вызванные естественным износом изделия и его составных частей (уплотнителя, прокладок, движущихся частей, декоративных накладок, электрических ламп, элементов питания, фильтров и расходных материалов, используемых в душевой кабине (шланги, лейки и т.д.))

ВНИМАНИЕ!!! Переключение режимов функций при включѐнном напоре воды ведет к поломке переключателя, что не является гарантийным случаем!

Гарантия распространяется на товар и подразумевает свободный доступ к нему, а так же к любой его детали и аксессуару. Изготовитель не берет на себя расходы по обеспечению доступа к агрегатам изделия.

В любом случае, Фирма-Изготовитель не несет ответственности за прямой или косвенный ущерб, нанесенный людям или имуществу и за ущерб, вытекающий из его вынужденного использования.

Внешний вид и комплектность изделия Покупатель должен проверить при получении товара.

Скачать инструкцию по сборке, установке и обслуживанию душевых уголков Fiinn F107,F108,F109 одним файлом

Такую непростую работу, как установка душевого уголка с поддоном, лучше доверить специалистам. Кажущаяся простота процесса на самом деле скрывает массу «подводных» камней. Но если вы мастер на все руки и уже занимались сантехническими работами, притом, успешно, то можно попробовать свои силы и в установке душевого уголка.

Что следует учесть?

Сразу оговоримся, что обустройство душевого уголка без использования поддона и с ним, требует абсолютно разных инструментов, знаний и подхода к работе. Мы будем обсуждать только один вариант, чтобы досконально в нем разобраться, а именно, как установить душевой уголок с поддоном.

Есть ряд простейших и, между тем, важных правил для успешности этой работы:

• Вне зависимости от производителя и стоимости душевого уголка, все стыки после сборки уголка необходимо обработать силиконовым герметиком.

• Используйте для сборки душевого уголка только специальный герметик – влагостойкий. На нем не возникает плесени, он хорошо держится на стекле и профиле, не отслаивается. Как правило, такие характеристики отражаются на цене, и среди дешевых герметиков вы такого не найдете. Мастера хвалят герметики для аквариумов. Они оптимально держатся на стеклянных поверхностях.

• Сифон и все соединения для труб лучше изначально покупать хорошего качества, так как поддон для душевого уголка невысок и ремонтные работы находящихся под ним соединений затруднительны.

• С большим вниманием отнеситесь к определению нижней и верхней части дверей и стеклянных стенок. На первый взгляд они очень похожи. Но именно ошибка в установке стеклянных частей (перепутан верх и низ или внутренняя часть с внешней) часто бывает причиной того, что дверцы закрываются недостаточно плотно или издают неприятный звук.

• Закаленное или, как его еще называют, каленое стекло, которое используется для производства душевых ограждений, шторок и дверей, довольно прочное. От удара ладонью и даже кулаком может не шелохнуться. Но есть нюанс. В нем есть точки внутреннего напряжения материала. Их немного. Но достаточно резкого попадания чем-то острым именно в эту точку, и стекло покроется миллионом трещин.

1. Закаленное стекло не любит ударов торцом о бетонный пол. При таком ударе стеклянный лист может и не разбиться сразу, но на нем образуется невидимая глазу микротрещина, которая рано или поздно разрушит поверхность. Причем, случится это может спустя несколько дней или даже недель после монтажа, неожиданно и без видимых, как кажется, причин. Поэтому стоит соблюдать осторожность.

Соберем душевой уголок вместе

Впрочем, лучше один раз увидеть, чем сто раз услышать. Поэтому предлагаем вам шаг за шагом пройти весь процесс монтажа и узнать, как собрать душевой уголок с низким поддоном. Конечно, в конструкции душевых ограждений для оборудования уголка различной формы, размера и разных производителей есть немало нюансов – все не учтешь! Тем не менее, есть общие советы, которые актуальны будут для всех.

В качестве примера мы возьмем один из самых популярных в ассортименте Aquanet душевых уголков из коллекции Alfa прямоугольной формы размером 150х80 (см). Впрочем, последовательность работ аналогична и для душевого уголка длиной 140 или 120 см, в конструкцию которого входит одна раздвижная дверца, имеющая свободный ход и установленная на роликах.

Поехали!

Шаг 1. Подготовьте к установке сифон и систему слива.

Шаг 2. Закрепите на поддоне ножки. Установите на поддон сифон и подсоедините сливную систему поддона к канализации. С помощью регулируемых ножек выставьте поддон по уровню.

Шаг 3. Места стыка поддона со стеной обработайте герметиком или закройте пластиковым бордюром, чтобы исключить попадание воды под поддон.

Шаг 4. Проверьте наличие всей необходимой для сборки душевого уголка крепежной фурнитуры.

Шаг 5. Возьмите неподвижные стекла (сплошные, без отверстий) и установите пластиковые уплотнители по трем сторонам, которые будут вставлены в профили. Далее поставьте фиксаторы, декоративные заглушки, установите стекло.

Шаг 6. Соедините стойку с верхней планкой. Обратите внимание, что горизонтальные профили имеют ограничительные ролики, а вертикальные профили — паз для стекла с одной стороны, а с другой стороны паз для пристенного профиля. Соедините 1 горизонтальный и 1 вертикальный профили буквой «Г», скрепите их двумя саморезами в торец.

Шаг 7. Соедините нижние направляющие между собой.

Шаг 8. Соедините направляющие со стеновым профилем.

Шаг 9. Поставьте собранное стеклянное ограждение в каркасе на поддон.

Шаг 10. Временно установите на стекло пристенный профиль, прижмите конструкцию к стене, выровняйте ее с помощью уровня и отметьте место установки П-образного вертикального пристенного профиля, а затем прикрепите их к стене с помощью саморезов.

Шаг 11. Места соприкосновения профилей со стеной заполните герметиком, нанося его на сухую и чистую поверхность. Желательно предварительно обезжирить места герметизации.

Шаг 12. Дальше приступайте к сборке откатной дверки. Для этого установите направляющие ролики эксцентрикового типа на откатную дверку. Не забудьте ослабить эксцентрики на роликах перед установкой. Учтите, что на нижней части дверцы устанавливаются два одинарных ролика. На верхней части дверки — два двойных ролика.

1. ВАЖНО! При установке дверей важно зацепить ролики за все направляющие и правильно их отрегулировать. Здесь очень часто допускают ошибки, в результате чего двери перекашиваются, образуются зазоры, передвигаются по направляющим они с усилием или заедают. Как правило, в этом случае дело не в некачественных комплектующих, а в плохой сборке. При правильной сборке и регулировке двери движутся плавно и без рывков.

Шаг 13. Установите ограничители дверей, ориентируясь на картинки: верхний край справа (на левой картинке), ограничитель двери в левой крайней нижней части (картинка справа).

Шаг 14. Теперь можно навешивать дверь в пазы.

Шаг 15. Зафиксируйте нижние ролики на направляющих до щелчка.

Шаг 16. Отрегулируйте положение двери с помощью отвертки, используя уровень.

Шаг 17. Вставьте магнитный уплотнитель, а также уплотнители на дверцы.

Шаг 18. Прикрепите к дверце ручку.

1. ВАЖНО! Проведите краш-тест, направляя по очереди на разные участки собранного душевого уголка струи воды, чтобы выявить недостаточность герметизации вовремя, а не после того, как залили соседей. Если заметили подтекание, то повторите герметизацию сомнительного участка.

Как только герметик затвердеет, душевым уголком можно пользоваться. Обычно для этого требуются сутки.

Душевой уголок — простая конструкция, которая состоит из небольшого количества деталей. С его установкой опытные специалисты справляются быстро и качественно. По силам ли такая работа для начинающих мастеров с базовыми навыками? Как показывает практика, многие из них справляются с решением этой задачи, если внимательно читают руководство по установке. Наши советы по монтажу душевого уголка — посильная помощь домашним мастерам, которые решили сэкономить на установке сантехники.

Особенности конструкции

Перед началом монтажа нужно правильно понимать, что из себя представляет конструкция, которую предстоит собрать. Душевой уголок состоит из стеклянных панелей, собранных на металлической раме или зафиксированных непосредственно на стене. Таким образом, конструкция не имеет крыши. Она устанавливается на поддон или на пол в угол санузла.

Популярность душевых уголков объясняется тем, что конструкция имеет ряд преимуществ:

• обеспечивается эффективная естественная вентиляция;
• простота монтажа;
• устойчивость;
• нетребовательность в уходе.

Следует понимать, что душевой уголок устанавливается по окончании отделочных работ в помещении и прокладки инженерных коммуникаций

Перед началом монтажа нужно представлять, какой смеситель и аксессуары будут использоваться, а также определиться с местом их установки. Это необходимо для обеспечения корректной работы сливной системы.

Иногда приходится устанавливать душевой уголок по окончании ремонта, в результате которого стены не удалось идеально выровнять. В этом случае нужно обратить внимание на изделия, которые позволяют регулировать положение пристенного профиля.

Подготовительный этап

Начинать монтаж душевого уголка без предварительной подготовки не лучшее начало мероприятия, которое затянется надолго, так как проблемы могут возникать даже там, где их не ожидаешь. В первую очередь нужно освободить пространство от всего, что будет мешать выполнению работ с деталями из стекла.

Нужно обратить внимание на состояние полов в месте установки. Важно, чтобы они не имели дефектов и перепадов высот. Проверить отклонения по горизонтали можно с помощью уровня. Если предполагается установка на поддон, то желательно, чтобы он предусматривал регулируемые ножки. После его установки нужно еще раз проверить горизонтальность конструкции, чтобы отклонения не повлияли на герметичность конструкции и не затрудняли перемещение створок дверей.

Подготовка сливной системы — важный момент, который нужно не упускать из вида. Оси приемной воронки и отверстие поддона должны строго совпадать

Инструкция производителя — основной документ, которым нужно руководствоваться на всех этапах установки душевого уголка. После ее изучения становится ясно, какие потребуются инструменты и комплектующие.

Установка поддона

Процесс представляет собой последовательное выполнение следующих операций:

• Присоединяется сливная трубка к системе канализации.
• Фиксируются ножки на поддоне, который находится в перевернутом состоянии. После окончания операции следует проверить горизонтальность конструкции. Окончательная затяжка крепежа выполняется только после точной регулировки.
• Производится монтаж сливной системы. Для удобства поддон ставится набок. Сифон с помощью сливного шланга и коленчатого патрубка соединяется со сливным отверстием. Стыки тщательно герметизируются.
• Поддон устанавливается на определенное для этого место. Его положение регулируется ножками так, чтобы конструкция находилась выше сливной системы, а сифон не лежал на полу. При этом следует помнить, что поддон должен стоять ровно.
• Места примыкания поддона к поверхности стены необходимо надежно приклеить. После высыхания клея стыки тщательно герметизируются.
• Проводится проверка конструкции на устойчивость и герметичность. Еще раз нужно проверить правильность установки на полу и все крепления.
• В завершение выполняется монтаж декоративных элементов.

При установке душевого уголка без поддона порядок работ выглядит следующим образом:

• Выполняется монтаж трапа. При этом обязательно должен соблюдаться небольшой уклон (порядка 3%) в сторону слива
• Монтируется противоскользящее напольное покрытие.
• Проводятся работы по гидроизоляции мест примыкания конструкции к полу и стенам.

Сборка рамы дверного проема

Если следовать рекомендациям производителя, то действия будут не сложнее, чем сборка детского конструктора — отличаются только масштаб. Поперечные профили соединяются саморезами с продольными. Затем выполняется установка первой стеклянной панели в паз продольного профиля с использованием уплотнителя. Со вторым стеклом проделывают аналогичные манипуляции

Крепление к стенам

Полученная на предыдущем этапе рама устанавливается на поддон и прислоняется к стене. Это позволит разметить места крепления. После этого раму снимают с поддона и выполняют сверление отверстий для ее фиксации на стене. Затем устанавливается верхняя направляющая дверей.

Перекладина должна быть надежно закреплена, так как она несет основные нагрузки при эксплуатации душевого уголка

Монтаж дверей

Производители душевых уголков проектируют конструкцию так, чтобы у пользователя была возможность выбора направления открывания дверей. В комплект изделия входят необходимые детали для обоих вариантов, поэтому остается только определиться, в какую сторону будет перемещаться створка.

Крепление роликов осуществляется колесиками наружу. Процесс монтажа одинаков для верхних и нижних роликов: откручиваются винты, выполняется установка на дверь, производится фиксация винтами.

Установка дверей

Конструкция душевого уголка может предусматривать ограничители, поэтому они устанавливаются первыми путем крепления на поперечных профилях с помощью саморезов. После этого дверь навешивается на верхние ролики — колесики укладываются в паз поперечины и выполняется регулировка. Последняя операция необходима для того, чтобы нижние ролики попали в отверстие нижнего поперечного профиля.

По окончании установки душевого уголка важно проверить конструкцию на герметичность. Если имеются протечки, то проблемные места нужно обработать герметиком, соблюдая технологию использования этих составов

Общие рекомендации

Начинающий мастер при установке душевого уголка должен помнить, что успех мероприятия зависит от строго соблюдения элементарных правил:

• Вся информация содержится в инструкции производителя.
• На каждом этапе выполняется контроль правильности установки.
• Перед эксплуатацией обязательно проводится проверка герметичности.

Если соблюдать все указанные выше рекомендации, то проблем с установкой душевого уголка не возникнет. Собранное собственными руками изделие будет не менее надежным и долговечным, чем конструкция, которую монтировали профессионалы.

Содержание

Особенности установки душевых уголков

Рекомендации по выбору поддонов

Подготовительный этап

Подведение коммуникаций

Подведение электричества

Необходимые инструменты

Монтаж душевого ограждения

Советы специалистов

Коротко о главном
