Как привязать пульт к люстре: нюансы синхронизации пульта с люстрой

После покупки новомодных люстр с пультом управления люди периодически сталкиваются с проблемой «неработоспособности» пульта. При нажатии на его кнопки ничего не происходит. Соответственно, люстра не реагирует на пульт. Удаленное управление становится недоступным, вследствие чего уровень комфорта пользователя значительно снижается. Обычно проблема объясняется отсутствием привязки пульта к люстре. Поэтому сегодня мы подробно расскажем, как привязать пульт к люстре. Прилагаемая инструкция является относительно универсальной и может быть применена к большинству пультов ДУ для различных видов потолочных светильников.

Как привязать пульт к одной люстре

В некоторых случаях пульт ДУ уже изначально привязан к люстре (обычно так происходит, если изделия поставляются комплектом). Пользователю остается лишь грамотно установить люстру и проверить наличие батареек в пульте (часто производитель их туда не вставляет). В некоторых ситуациях может понадобиться активация.

Если привязки нет, то понадобится ее создать. Алгоритм таков:

• выключите люстру стандартным способом (нажатием стационарного выключателя);
• сделайте паузу на 15-20 секунд;
• направьте пульт ДУ в сторону светильника, зажмите кнопку «CH1» (альтернатива – «1ON»);
• включите люстру клавишей выключателя, продолжая удерживать «CH1»;
• дождитесь включения люстры и активации кратковременного мерцания;
• отпустите кнопку пульта.

В большинстве случаев процесс занимает около 30 секунд, но некоторые люстры требуют более длительной синхронизации. Запаситесь терпением.

Важно: Некоторые производители предусматривают аналогичный вариант активации, но с использованием другой кнопки пульта. Зачастую активировать пульт от люстры нужно нажатием кнопок с изображением значка радиосигнала или надписи Wi-Fi. Перед синхронизацией внимательно ознакомьтесь с инструкцией, идущей в комплекте с люстрой и/или пультом ДУ. Необходимая информация обычно присутствует там по умолчанию.

Ниже представлено видео, автор которого показывает, как привязать пульт к люстре.

Как привязать пульт к нескольким люстрам

Конструкции пультов ДУ предусматривают возможность привязки к нескольким светильникам. Управление люстрами в таком случае осуществляется последовательно. Причем к каждому устройству нужно выполнить индивидуальную привязку. Сама процедура синхронизации описана в предыдущем разделе. Разница лишь в том, что ее нужно повторить несколько раз – в зависимости от числа привязываемых устройств.

Важно: В редких ситуациях пульт может просто не подойти к люстре. Такой расклад объясняется многими факторами. Следовательно, если вы купили люстру и пульт по отдельности, то обязательно проверьте их совместимость. Если связи не будет, самым простым решением станет замена пульта на более подходящий аналог.

Важно: Если вы только планируете установить люстры с пультом ДУ, то оцените популярные люстры 2020 года. Все представленные в рейтинге модели поддерживают дистанционное управление (по умолчанию или с добавлением контроллера). Особое внимание рекомендуем обратить на люстры HIPER. Их конструкции наиболее надежны и эстетичны. Использовать настолько качественные люстры для освещения помещений действительно приятно.

Как привязать люстру к смартфону

Некоторыми моделями люстр можно управлять со смартфонов Xiaomi и других брендов. Для привязки нужно скачать на телефон специальное приложение (на выбор пользователя, желательно в соответствии с рекомендациями производителя люстры) и выполнить синхронизацию – с использованием ИК, Wi-Fi или Bluetooth. В большинстве ситуаций привязка осуществляется в полуавтоматическом режиме: пользователь выбирает устройство, добавляет его в подходящий список (из числа доступных в приложении) и, следуя подсказкам системы, выполняет синхронизацию.

В этом случае привязка также проводится один раз. Перечень настроек зависит от установленного софта и функционала подвязанных приборов освещения. Возможно удаленное управление – как отдельной люстрой, так и группой таких устройств.

Как пользоваться пультом для люстры

Перечень команд зависит от конфигурации пульта. Чтобы не расписывать возможности каждой модели, приведем примеры на основе двух пультов ДУ с подписанным назначением кнопок. Сначала представим простую вариацию устройства, предназначенного для управления люстры с двумя группами лампочек. Этот вариант имеет небольшие размеры, а его конструкция позволяет включать и выключать группы ламп по отдельности и вместе.

Ниже представлен более современный пульт, позволяющий регулировать яркость, насыщенность света, цветовую температуру и некоторые другие опции. Подобные пульты ДУ идут в комплекте с умными люстрами и светильниками. Их применение облегчает и оптимизирует процесс управления осветительными приборами без использования смартфона.

В отличие от стандартного пульта, схема управления через смартфон интуитивно понятна. Каждая кнопка в приложении подписана, поэтому трудностей с изменением параметров освещения не возникает. Достаточно синхронизировать смартфон с люстрой и следовать рекомендациям системы.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Обратился ко мне знакомый со следующей проблемой — у него не включается радиоуправляемая люстра.

Напомню Вам, что радиоуправляемой люстрой можно управлять, либо с пульта управления, либо нажатием клавиши выключателя.

В данном же случае люстра перестала реагировать, как на пульт, так и на выключатель.

Думаю, что проблема достаточно актуальная, поэтому по горячим следам и решил написать статью, которая поможет сэкономить финансы и самостоятельно разобраться с подобной проблемой, не только обычным гражданам-потребителям и домашним мастерам, но и электрикам, еще не освоившим схемы подключения подобных люстр.

Перед тем, как приступать к поиску неисправности и ремонту люстры с пультом управления, необходимо знать ее устройство и схему подключения.

Устройство и схема люстры с пультом управления

Люстры с пультом управления могут быть только с лампами накаливания, могут быть только с галогенными лампами, могут быть только со светодиодными лампами, а могут быть и комбинированными.

В моем примере представлена как раз таки комбинированная люстра с галогенными лампами и светодиодной подсветкой.

Вот так она выглядела, когда мне ее принесли.

Глядя на такой узел проводов и блоков, нет желания разбираться дальше, как в принципе, и сделал электрик, которого изначально пригласили для устранения неисправности. Он просто снял люстру, взял свои кровные 200 рублей и порекомендовал поискать другого электрика для ремонта этой люстры.

А ведь ничего сверхестественного в схеме нет. Это только с первого взгляда создается такое впечатление, но поверьте мне, все не так сложно.

Итак, идем по порядку.

Из всего многообразия радиоуправляемых люстр, их устройство состоит из следующих однотипных модулей:

• блок радиоуправления (контроллер в комплекте с пультом управления)
• блок галогенных ламп
• блок светодиодных ламп

Рассмотрим назначение каждого блока по отдельности.

Блок радиоуправления люстрой

Блок радиоуправления люстрой или контроллер — по сути, это и есть беспроводной выключатель, которым можно управлять с помощью пульта управления (ПУ) или с помощью обычного одноклавишного выключателя. Этот блок радиоуправления еще называют свитчем, что с перевода от английского означает «переключатель».

В рассматриваемой люстре установлен радиоуправляемый блок Wireless Switch типа Y-7E.

Технические характеристики контроллера Wireless Switch Y-7E:

• напряжение питания 200-240 (В)
• количество выходных каналов — 3
• напряжение выходных каналов 200-240 (В)
• мощность каждого канала не более 1000 (Вт) при подключении ламп накаливания или галогенных ламп
• мощность каждого канала не более 200 (Вт) при подключении энергосберегающих ламп
• дальность действия пульта управления — 8 (м)

Схема подключения контроллера Wireless Switch Y-7E изображена на его корпусе.

Питание контроллера осуществляется через одноклавишный выключатель (на схеме он обозначен буквой К) следующим образом:

• фаза (L) подключается на красный вывод (Red wire)
• ноль (N) подключается на черный вывод (Black wire)

Для наглядности и более лучшего понимания схемы подключения люстры с пультом управления, я буду выкладывать ее последовательно в виде фрагментов.

Вот фрагмент схемы питания контроллера Y-7E через одноклавишный выключатель.

Для тех кто забыл, как подключается одноклавишный выключатель — вот отдельная статья Вам в помощь.

Контроллер Wireless Switch типа Y-7E имеет три выходных канала со следующей маркировкой проводов:

• фаза первого канала — коричневый вывод (Brown wire)
• фаза второго канала — белый вывод (White wire)
• фаза третьего канала — синий вывод (Blue wire)
• общий ноль — черный вывод (Black wire)

Оставшийся один белый проводник — это и есть антенна приемника сигналов с пульта управления (ПУ). Его никуда подключать не нужно.

Фрагмент схемы подключения контроллера Y-7E без подключенной нагрузки.

Как видите, питающий ноль (N) и общий ноль на выходе контроллера (N) имеют одинаковый цвет проводов. Это связано с тем, что этот проводник единый и он не разрывается в контроллере — эти два проводника припаяны на одну клемму. В принципе, их можно менять местами.

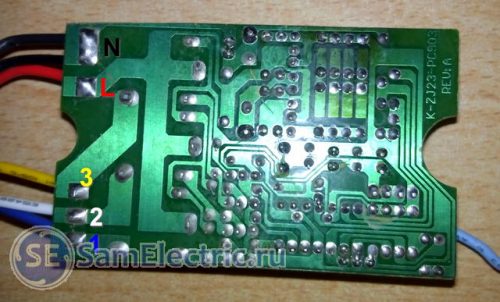

А вот внешний вид платы контроллера Y-7E, но мы к ней еще вернемся.

Как я уже говорил чуть выше, наш контроллер имеет три выходных канала, а значит к нему можно подключить три независимые группы освещения. В нашей люстре это:

• 1-ая группа галогенных ламп
• 2-ая группа галогенных ламп
• светодиоды (подсветка)

Да, кстати, помимо трехканальных контроллеров, встречаются: одноканальные, двухканальные и даже четырехканальные. Смысл такой же, разница лишь в количестве выходных каналов и алгоритме управления контроллером, поэтому рассматривать их отдельно я не буду.

С выходными каналами разобрались, теперь перейдем к нагрузкам.

Блок галогенных ламп

Блок галогенных ламп состоит из:

• блока питания (трансформатор)
• галогенных ламп

На трансформаторах для галогенных ламп я останавливаться не буду — об этом есть отдельная и очень информативная статья (разновидности, выбор и схемы подключения трансформаторов для галогенных ламп).

Здесь лишь укажу, что в нашей люстре для питания галогенных ламп применяются электронные трансформаторы Jindel GET-08 напряжением 220/12 (В) и мощностью 160 (Вт).

В качестве нагрузки к трансформатору подключены галогенные лампы с цоколем G4, мощностью 20 (Вт) в количестве 6 штук. Каждая лампа подключается к выводам трансформатора параллельно.

Внимание! Не в коем разе не устанавливайте в люстру галогенные лампы бОльшей  мощности, иначе выйдет из строя трансформатор или cплавятся патроны.

Вернемся к следующему фрагменту схемы.

К первому каналу (Brown wire) контроллера подключен электронный трансформатор для 1-ой группы галогенных ламп.

Цветовая маркировка питающих проводов

у электронного трансформатора выполнена, согласно ПУЭ:

• фаза (вход) — коричневый цвет
• ноль (вход) — синий цвет

Провода на выходе имеют следующие цвета:

• фаза (выход) — белый цвет
• ноль (выход) — серый цвет

Все соединения проводов в люстре выполнены с помощью концевых изолированных заглушек (КИЗ).

Заглушка изготовлена из прозрачного нейлона, через который видно глубину захода жил в гильзу и получаемый результат после опрессовки.

Затем получившееся изолированное соединение еще дополнительно изолируют с помощью термоусадочной трубки, а кончик стягивают стяжкой-хомутом. Получается достаточно надежное и качественное соединение.

Ко второму каналу (White wire) контроллера подключен электронный трансформатор для 2-ой группы галогенных ламп.

Цветовая маркировка проводов здесь аналогичная, как и у первого трансформатора.

Напомню, что галогенные лампы нельзя трогать голыми руками за колбу — только через перчатку, салфетку или тряпочку, иначе они быстро выйдут из строя.

Блок светодиодов

И осталось рассмотреть схему подключения третьего канала у люстры.

К третьему каналу подключен блок питания (драйвер) для светодиодов. Почитайте мою статью про существующие типы, схемы и устройство драйверов для светодиодных ламп.

В рассматриваемой люстре для питания светодиодов применяется простенький LED-драйвер Aled (Jindel Electric) GEL-11101 с выпрямленным выходным напряжением 3-3,2 (В).

Драйвер подключен к третьему каналу (Blue wire) контроллера.

Маркировка проводов драйвера имеет следующие цвета:

• фаза (вход) — красный цвет
• ноль (вход) — красный цвет
• «+» (выход) — черный цвет
• «-» — белый цвет

К выходу драйвера GEL-11101 можно подключить от 2 до 22 светодиодов. В нашем случае подключено 15 светодиодов, которые в процессе работы плавно меняют свой цвет.

Все светодиоды в цепи соединены между собой последовательно. Естественно, что если хоть один светодиод выйдет из строя, то не будет гореть вся ветвь. Так что если у Вас перестала гореть светодиодная подсветка в люстре, то в первую очередь необходимо начать с проверки светодиодов.

Светодиоды очень легко меняются. Они просто вставляются своими выводами (ножками) в соответствующий разъем. Главное, это соблюдать полярность при их установке.

Как вариант, вместо сгоревшего светодиода можно установить перемычку. Драйвер допускает работу с меньшим количеством светодиодов, но сильно не увлекайтесь этим, иначе срок службы оставшихся в работе светодиодов может значительно сократиться. Перемычку можно использовать, как временную меру решения проблемы.

Режимы работы люстры с пультом управления

Как я уже говорил в начале статьи, люстрой можно управлять двумя способами: с помощью пульта дистанционного управления (наподобие выключателя Сапфир-2503) и с помощью обычного одноклавишного выключателя.

Пульт управления люстрой запрограммирован на определенную частоту и шифр радиосигнала, и может работать только с тем контроллером, который шел в комплекте. Имейте ввиду, что пульт от другой люстры никак не подойдет Вам, поэтому в случае утери пульта управления Вам однозначно придется покупать и другой контроллер.

Пульт управления люстрой имеет 4 кнопки:

• кнопка А
• кнопка В
• кнопка С
• кнопка D

При нажатии на кнопку А происходит включение первого канала контроллера, т.е. загорится 1-ая группа галогенных ламп. При повторном нажатии на кнопку А — происходит отключение первого канала. Аналогично, и с кнопками В и С, только они управляют вторым и третьим каналом, соответственно. А вот при нажатии на кнопку D происходит управление сразу всеми тремя каналами.

Если же управлять люстрой с помощью одноклавишного выключателя, то при кратковременном включении клавиши включится первый канал, при отключении и дальнейшем включении клавиши алгоритм перейдет на включение второго канала и т.д, т.е. происходит последовательное переключение каналов контроллера. А далее цикл управлением каналов повторяется.

При длительном отключении питания алгоритм контроллера сбрасывается в начальное состояние.

В принципе, если в пульте сели батарейки или Вы его вообще потеряли, то управлять люстрой вполне можно и выключателем, правда это не совсем удобно.

Диагностика и ремонт люстры с пультом управления своими руками

Со схемой подключения люстры с пультом управления мы разобрались, а теперь нужно диагностировать нашу неисправность.

Напомню Вам, что рассматриваемая люстра не включается, ни с пульта управления, ни от выключателя.

В принципе, все просто. Раз нет радиоуправления, то значит в первую очередь под подозрение попадает контроллер (свитч). Но нужно на 100% убедиться в этом. Поэтому я решил исключить его из схемы и подключить все три группы освещения на прямую к сети 220 (В), чтобы проверить исправность электронных трансформаторов для галогенных ламп и драйвера для светодиодной подсветки.

Для этого я собрал следующую схему.

В качестве временных соединений я применил клеммы Wago 222 серии.

Включаем автомат и смотрим. Все лампы должны загореться, при условии, что они исправны и исправны их блоки питания. Как видите, в моем случае все лампы горят, за исключением пару-тройку галогенных лампочек.

Перегоревшие галогенки я сразу же заменю на галогенки с аналогичными параметрами: цоколь G4, напряжение 12 (В), мощность 20 (Вт) от Навигатора.

Отсюда делаем очевидный вывод, что причина неисправности в люстре найдена — вышел из строя свитч Y-7E.

При внешнем осмотре платы Y-7E я не увидел сгоревших и обуглившихся элементов.

Только вот на конденсаторе МКР-Х2 я заметил какую-то «дорожку», но скорее всего так небрежно капнули заводской лак.

Кстати, питание контроллера осуществляется бестрансформаторным способом по схеме с гасящим конденсатором, т.е. к сети 220 (В) последовательно подключены: конденсатор МКР-Х2, диодный мост, стабилитрон и нагрузка. На конденсаторе «падает» лишнее напряжение сети, а на выходе диодного моста напряжение составляет уже около 12-13 (В) постоянного тока. Приемник сигналов запитан от источника 5 (В), который преобразуется от напряжения 12 (В).

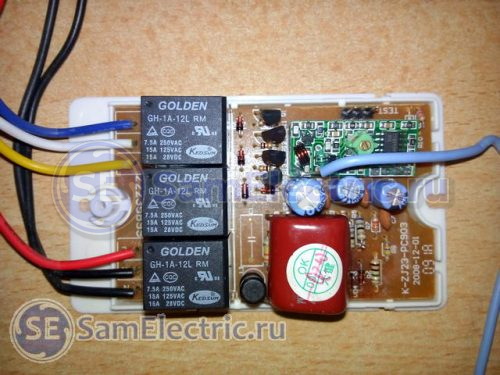

К напряжению 12 (В) подключены катушки реле (синие блоки), контакты которых коммутируют нагрузку выходных каналов.

Как видите, контакты реле рассчитаны на ток до 10 (А) при напряжении 240 (В), хотя в технических характеристиках мощность канала ограничивается мощностью 1000 (Вт) или током 4,5 (А), т.е. даже имеется еще некоторый запас.

Статья и так вышла достаточно объемной, поэтому о поиске неисправности и ремонте контроллера Y-7E я расскажу Вам в другой раз — подписывайтесь на рассылку, чтобы не пропустить выход новых и интересных статей.

Теперь необходимо приобрести аналогичный по мощности и количеству каналов контроллер, подключить его соответствующим образом и проверить работоспособность.

Мой знакомый приобрел контроллер Sneha B-837. Он вполне подходит по мощности и количеству каналов. Его стоимость составила 535 рублей (на дату написания статьи).

Подобные устройства можно приобрести и по более низким ценам, например, на известных китайских площадках типа AliExpress.

Если нет срочной потребности в контроллере, то люстру на некоторое время можно оставить подключенную напрямую от одноклавишного выключателя без контроллера.

В комплекте идет даже подставка для пульта управления. Ее можно разместить около дивана или кровати, чтобы пульт не терялся.

Подключаем купленный контроллер по приведенной выше схеме. Разницей будет лишь в цветах проводов его выходных каналов.

Контроллер Sneha В-837 имеет три выходных канала, которые имеют следующую маркировку проводов:

• фаза первого канала — голубой вывод (Blue)
• фаза второго канала — белый вывод (White)
• фаза третьего канала — желтый вывод (Yellow)
• общий ноль — черный вывод (Black-Neutral Out)

Соединение проводов контроллера с проводами люстры я осуществил с помощью втулочных наконечников НШВИ сечением 2,5 кв.мм. Вставил два проводника, опрессовал с помощью пресс-клещей ПКВк-6, за изолировал и готово.

Проверяем работоспособность люстры, как от пульта управления, так и от клавиши выключателя. Только вместо клавиши я буду коммутировать двухполюсным автоматом.

Люстра c пультом управления работает исправно.

Как видите, ничего сложного в ремонте люстры с пультом дистанционного управления нет. Главное, последовательно проверить исправность всех ламп, электронных трансформаторов, блоков питания и контроллера радиоуправления.

И уже по традиции, смотрите видео по материалам данной статьи:

В завершении статьи хотел бы добавить, что контроллеры с пультом управления можно использовать не только в качестве управления освещением, но и других нагрузок, например, дистанционным управлением жалюзи, шторами, карнизами, воротами и прочими электрическими устройствами.

Дополнение. Смотрите видео, где я у подобной люстры производил замену трансформатора для галогенных ламп:

P.S. На этом все. Надеюсь, что данная статья поможет Вам разобраться с подключением и ремонтом люстры с пультом управления. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

Преимущества LED-светильников с ПДУ

Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.

Плюсы подобных осветительных приборов:

• удобство – регулировать уровень освещения можно из любой части помещения;
• энергоэффективность – встроенные светодиоды экономно расходуют электроэнергию;
• разнообразие режимов – с помощью освещения в помещении можно создать нужную атмосферу;
• долговечность – прибор прослужит многие годы;
• доступная цена – особенно относится к китайским люстрам.

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
2. направьте ПДУ на люстру;
3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

• инфракрасного канала;
• Wi-Fi;
• Bluetooth.

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Где купить LED-люстры с пультом оптом?

В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

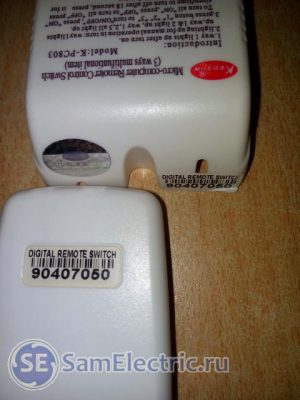

В данной статье я подробно и всесторонне рассмотрю процесс ремонта контроллера светодиодной люстры. Приведу и подробно опишу работу схемы контроллера, рассмотрю всевозможные неисправности и способы их устранения. И напоследок – пример реального ремонта, сделанного моими руками.

Такой контроллер ещё называют в быту пультом дистанционного управления, блоком радиоуправления, либо дистанционным выключателем.

По-английски название звучит “Remote Control Switch”, дистанционно управляемый выключатель. Либо – “Digital Remote Switch”, что сути не меняет.

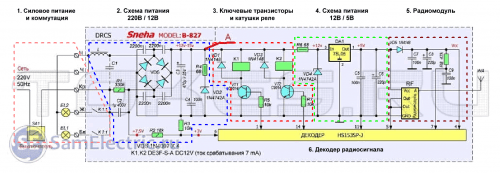

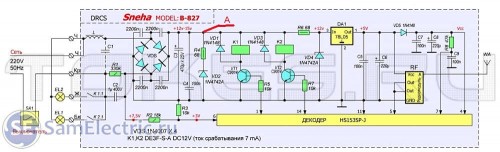

Где в основном применяется блок управления люстрой и как он работает, я очень подробно расписал в других моих статьях:

• Устройство и установка люстры с пультом,
• Как отремонтировать светодиодную люстру с пультом своими руками.
• Перестали гореть светодиоды в люстре. Ремонт и схема светодиодного драйвера.

По ремонту других устройств у меня на блоге множество статей, вот примеры:

• Схема и ремонт поворотного диммера на симисторе,
• Схема и ремонт датчика движения,
• Схема и ремонт датчика освещенности (сумеречного реле).

Всё, хватит вступления. Переходим непосредственно к теме статьи.

Как устроен контроллер с пультом для люстры

Коротко ещё раз, о чём речь.

Этот дистанционный выключатель, как система, физически состоит из двух устройств – из передатчика (Transmitter), то есть пульта управления, на котором пользователь нажимает кнопки), и приемника (Receiver), который входит в состав контроллера. Приемник в контроллере распознает сигналы с пульта, и дает сигналы на включение реле того или иного канала. И уже через контакты реле питание поступает на соответствующую группу освещения.

Вся система выглядит таким образом:

Куда подключаются провода контроллера, в этой статье рассматривать не будем. Этому уделено достаточно много внимания в других моих статьях, ссылки выше.

Инструкция по использованию и подключению блока управления дана на его корпусе:

Вскрываем корпус. Для этого надо открутить один шуруп, остальное – как обычно в таких устройствах, на защелках:

На фото специально пульт и контроллер положил рядом, чтобы было видно название.

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

Если у кого-то есть – поделитесь, пожалуйста!

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Комментарий читателя:

Сама схема очень странная.
1. Резистор R4 выполняет непонятную роль. Или на схеме есть ошибка. Он должен со стабилитроном VD2 быть первой ступенью стабилизации для работы блока реле. Судя по всему, на 12 В. А так R4- VD2 просто служат нагрузкой для конденсаторного балласта с диодным мостом.
2. Тандем R6 – VD4 должен бы стать второй ступенью стабилизации. И стабилитрон там должен быть, скажем, на 9 В. Тогда в нем есть смысл, например, снизить мощность на маломощном стабилизаторе DA1. А так он практически не работает.
3. Стоящий после DA1 конденсатор на 220 мкф имеет слишком большую емкость. При выключении питания или даже при срабатывании обоих реле на DA1 будет какое-то время напряжение обратной полярности. И она может сгореть. Там вполне достаточно иметь 10 мкф, тем более стоит керамика 100нФ. Или микросхему можно шунтировать маломощным выпрямительным диодом между входом и выходом, катодом ко входу, для разряда кондера.
Замена 78L05 на более мощный и кондовый 7805 тоже годится, если есть место.Но там теоретически может быть та же проблема, особенно после замены 220 на 470 мкф. Ну а поставить надежный гасящий кондер – это вообще как доктор прописал.

Контроллер, который мы ремонтируем

Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803, фото внешнего вида которого я уже приводил в начале статьи.

В процессе ремонта этого контроллера, как и любой бестрансформаторной электроники, нужно помнить о опасности – схема всегда находится под напряжением сети!

Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.

Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:

Чуть поближе:

Три реле (черные, слева) соответствуют трем каналам управления.

Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:

На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.

Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:

Процесс ремонта блока управления люстрой

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Я подключил питание через клеммы Ваго, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Рекомендую для удобства, чтобы не втыкать в розетку, подключить наше устройство не через Ваго, а через двухполюсный автомат, так удобнее его включать/выключать. Номинал – чем меньше, тем лучше.

Ещё лучше, для безопасности, питать устройство через трансформатор 220/220 В, для гальванической развязки от сети. Тогда риск удара током значительно снизится.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Кстати, заметьте, что в контроллере на 2 канала емкость этого конденсатора меньше – 1 мкФ. Ведь мощность источника питания требуется меньше, чем для трех реле.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Цена такого в радиотоварах или на радиорынке – около 15 руб.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

1. в холостом ходу: 12,9В,
2. включение одного реле: 12,2В,
3. включение двух реле: 11,7В,
4. включение трех реле: 10,5В.

Всё работает нормально!

Следует заметить, что низкое напряжение питания (12…15В) может быть не только из-за неисправности схемы питания, но и из-за аномально высокого потребления тока в нагрузке. В частности, это могут быть стабилитроны, стабилизатор +5В, или нагрузка на выходе стабилизатора +5В.

Другие неисправности контроллеров люстр – ниже:

Типичные неисправности блока управления (контроллера) люстры

Следует помнить, что чаще всего в любых электронных устройствах проблемы возникают с подключением или с питанием.

В схеме контроллера ремонт может идти по таким пунктам:

1. Проверка наличия входного напряжения 220В.
2. Проверка напряжения холостого хода 12…15В на выходе диодного моста. Если этого напряжения нет, проверить ограничительный конденсатор, диодный мост, конденсаторы фильтра, стабилитрон. Для исключения влияния последующих частей схемы отключить нагрузку схемы питания, перерезав дорожку на плате.
3. Проверить напряжение на входе и выходе стабилизатора +5В.
4. Проверить работу декодера. При наличии сигналов с пульта на выходах декодера и соответствующих базах транзисторов будет появляться напряжение.
5. Проверить ключевые транзисторы. При их открытии должны включаться реле.
6. При включении реле фаза должна появляться на соответствующих выходах контроллера.

Если не ремонтировать

Если ремонт зашёл в тупик, и продолжать его уже нет ресурсов (психологических, материальных и временных), то контроллер можно просто купить.

Я полагаю, что эти три контроллера имеют одинаковую начинку, за исключением количества реле с транзисторами, и мощностью внутренней схемы питания.

Всех тонкостей схемотехники и ремонта радиоуправляемых контроллеров люстр тут описать, конечно, не возможно, поэтому – задавайте вопросы в комментариях, будем разбираться вместе.

Вариант контроллера люстры:

Все контроллеры имеют примерно одинаковую схему, разные лишь бренды. Например. Фото блока управления люстрой, присланное читателем:

Обновление: Упрощенная схема контроллера люстры

Читатель Вадим прислал немного другую схему контроллера, см. комментарии от 24 декабря 2018 г. и позже.

На схеме – небольшая “неточность”. Вместо перемычки после L1 должен быть конденсатор фильтра!

Коротко рассмотрю работу и отличия этой схемы от опубликованной ранее.

До точки первого каскада схемы питания +14,3 В схема практически не отличается. В месте этой точки указаны 4 напряжения, которые соответствуют количеству включенных реле: 0/1/2/3. Вместо ключевых транзисторов используется микросхема ULN2001, которая выполняет ту же функцию ключевых каскадов.

Далее, напряжение подается на резистор 470 Ом, и при помощи стабилитрона VD7 преобразуется в напряжение около 5 В.

Далее всё, как и в первом варианте схемы, радиомодуль и декодер сигнала.

Чем закончился ремонт блока управления люстрой на этой схеме – читайте в комментариях после 24 декабря 2018 г.

UPD: Если купили новый контроллер, а пульт не подходит

Читатель подсказал: Можно привязать новый контроллер к старому пульту. Для этого надо разобрать оба и перепаять адресные перемычки так, как в работающем пульте.

Там три ряда контактов, их хорошо видно.

Прошу высказываться и задавать вопросы в комментариях! Буду рад также обмену опытом!

Как синхронизировать светодиодную люстру с пультом

Сегодня светодиодные люстры с дистанционным управлением все более популярны, благодаря своей удобной функциональности и возможности настройки освещения с помощью пульта. Однако, не всем пользователям ясно, как правильно синхронизировать светодиодную люстру с пультом. В этой статье мы рассмотрим самые важные аспекты этой проблемы и предоставим полезные советы по настройке и проверке работы устройства.

1. Привязка пульта к светодиодной люстре
2. Что делать, если пульт не подключается к светодиодной люстре
3. Как проверить работу пульта от светодиодной люстры
4. Полезные советы и выводы

Привязка пульта к светодиодной люстре

Самый простой способ привязать пульт к светодиодной люстре — использовать контроллер, который поставляется в комплекте с устройством. Для этого необходимо следовать следующей инструкции:

1. Убедитесь, что светодиодная люстра подключена к электросети.
2. На выключенной люстре зажмите и удерживайте кнопку питания на пульте управления.
3. Выключите светодиодную люстру при помощи выключателя на стене и продолжайте удерживать кнопку питания.
4. Включите светодиодную люстру снова, не прекращая удерживать кнопку питания на пульте.
5. После включения люстры она должна мигнуть или произвести другое характерное для нее действие, что будет свидетельствовать о процессе привязки пульта к устройству.

Важно отметить, что варианты привязки пульта могут отличаться в зависимости от модели светодиодной люстры и пульта управления, поэтому всегда рекомендуется обращаться к инструкции по использованию, предоставленной производителем.

Что делать, если пульт не подключается к светодиодной люстре

В случае, если пульт и светодиодная люстра не устанавливают связь, наиболее вероятные причины этой проблемы могут быть следующими:

1. Отсутствие питания: Проверьте напряжение в электрической сети и убедитесь, что светодиодная люстра получает достаточное питание.
2. Повреждение лампы: Проверьте лампы в светодиодной люстре и замените поврежденные.
3. Повреждение контроллера: Если все проверки проведены успешно, но пульт не подключается к светодиодной люстре, возможно, контроллер, ответственный за связь между пультом и устройством, вышел из строя. В таком случае, рекомендуется обратиться к производителю для замены контроллера.

Как проверить работу пульта от светодиодной люстры

Если вы хотите убедиться в правильной работе пульта от светодиодной люстры или выполнить повторную привязку, следуйте инструкции ниже:

1. Направьте пульт дистанционного управления на светодиодную люстру.
2. Нажмите и удерживайте кнопку «СН1» на пульте.
3. Включите светодиодную люстру с помощью выключателя на стене.
4. Во время удерживания кнопки «СН1» вы должны увидеть мерцание панели освещения или другое характерное действие, которое подтверждает успешную привязку пульта к устройству.
5. После этого отпустите кнопку «СН1».

Теперь вы можете быть уверены, что ваш светодиодный пульт работает правильно и связан с устройством.

Полезные советы и выводы

• Всегда читайте инструкции от производителя перед настройкой светодиодной люстры и пульта управления.
• Проверьте питание, лампы и провода перед тем, как делать выводы о возможном повреждении контроллера.
• Если пульт не подключается к светодиодной люстре, обратитесь к производителю для получения дополнительной помощи.
• Периодически проверяйте работу пульта и светодиодной люстры, чтобы убедиться в их надежности и стабильной работе.

В заключение, синхронизация светодиодной люстры с пультом является достаточно простой процедурой, если следовать инструкциям и учитывать возможные проблемы. Правильная настройка и проверка работы пульта позволят вам наслаждаться удобством и функциональностью светодиодной люстры в вашем доме или офисе.
