Муфельная печь экпс 50 — это универсальное оборудование, используемое в различных отраслях промышленности. Она предназначена для проведения термообработки различных материалов, включая металлы и керамику. В данной статье мы предоставим вам подробную инструкцию по эксплуатации этой печи, сопровожденную фотографиями.
1
2
Таблица настройки сабсоника
Шаг 1: Подготовка к эксплуатации
Перед началом использования муфельной печи экпс 50 необходимо убедиться в правильной установке и подключении оборудования. Установите печь на ровную поверхность и проверьте правильность подключения электропитания.
Шаг 2: Настройка параметров
После подготовки печи к эксплуатации необходимо настроить параметры в соответствии с требуемыми условиями термообработки. Это включает выбор нужной температуры, времени нагрева и охлаждения, а также других параметров, зависящих от конкретных задач.
6
Сертификат соответствия насос инфузионный SN-50c6t
7
Вафельница Leben 861-002
Шаг 3: Загрузка материала
Загрузите материал, который требуется подвергнуть термообработке, внутрь муфельной печи. Обратите внимание на требования к расположению и укладке материала, чтобы обеспечить равномерное нагревание и достичь оптимальных результатов.
8
9
10
Регулятор температуры схема электрическая принципиальная
Шаг 4: Запуск процесса
После загрузки материала включите муфельную печь и запустите процесс термообработки. Внимательно следите за изменением параметров и регулируйте их при необходимости. При необходимости можно использовать автоматические программы управления печью для более удобного контроля процесса.
11
Клещи ц4505м паспорт
12
Шаг 5: Окончание процесса
По завершении процесса термообработки охладите муфельную печь и аккуратно извлеките обработанный материал. Проверьте его на соответствие требованиям и при необходимости проведите дополнительные операции.
Надеемся, что данная инструкция поможет вам правильно использовать муфельную печь экпс 50 и достичь оптимальных результатов в вашей работе. Удачи!
Аналитическое оборудование
Лабораторное оборудование
Электрохимическое оборудование
Весы лабораторные, аналитические и медицинские
Микроскопы лабораторные и профессиональные
Стерилизация и дезинфекция
Лабораторная мебель
Ламинарные шкафы и боксы ПЦР
Медицинское оборудование
Оборудование для лабораторий пищевой промышленности и ветеринарии
ХПК и БПК
Испытательное оборудование
Оборудование для анализа нефтепродуктов
Промышленное оборудование
Оборудование для учебных лабораторий
Приборы для контроля параметров окружающей среды
Актуально для борьбы и профилактики коронавирусой инфекции COVID-19
Интересные материалы
Иономеры: полное руководство для начинающих
Подбираем наконечники к дозаторам — таблица соответствия
Смотреть всё →
Наши новости
12.07.2023. Снижены цены на магнитные мешалки TAGLER
30.06.2023. Новинка каталога TAGLER: устройство для быстрой сушки посуды УСП-45
20.06.2023. Компания «НВ-Лаб» приняла участие в круглом столе по импортозамещению
06.06.2023. Видеоролик об «Аналитике Экспо»
Все новости →
Статьи и материалы
Наши новости

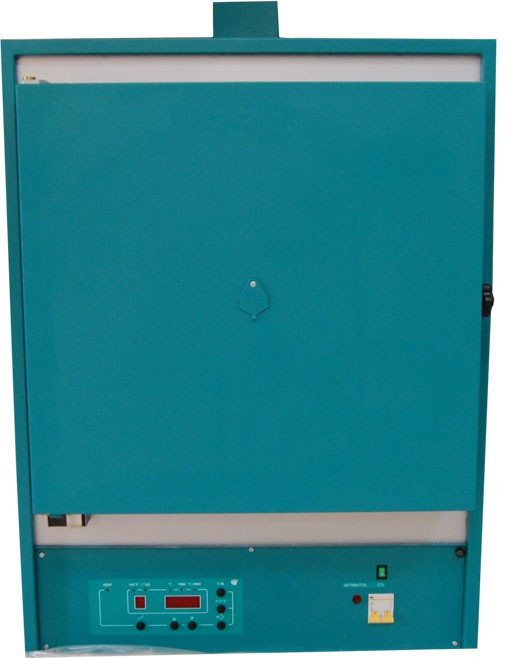

Муфельная печь ЭКПС-50 СПУ мод. 5001 (+50…+1100 °С, многоступенч.регулятор, с вытяжкой)
Производитель: Смоленское СКТБ СПУ
Артикул: 00010014215
Цена опт.: 248 125 руб.
Цена розн.: 252 478 руб.
В том числе НДС 20%
Описание
Документы и сертификаты
Характеристики
Описание по КТРУ
Муфельная печь ЭКПС-50 СПУ мод. 5001 (+50…+1100 °С, многоступенч.регулятор, с вытяжкой)
Применение: предназначена для выполнения лабораторных аналитических работ; выплавки и выжига восковых моделей из литейных форм, обжига литейных форм, термической и высокотемпературной обработки материалов и металлов в воздушной среде, обжига керамических изделий, прокаливания, отпуска и отжига изделий и материалов, плавки и пайки цветных металлов, изготовление ювелирных и сувенирных изделий. Используется в ортопедической стоматологии, на предприятиях пищевой, лёгкой и тяжёлой, химической промышленности, в производстве ювелирных украшений, изделий из керамики, на предприятиях, занимающихся металлообработкой, кирпичных и керамзаводах, горно-обогатительных комбинатах и т.д.
Особенности:
- программирование режимов работы;
- цифровая индикация параметров программы;
- сохранение параметров программы при отключении электропитания;
- автоматический запуск рабочей программы в заданное время;
- равномерное распределение температуры в рабочей камере;
- быстрый разогрев до заданной температуры.
Преимущества:
- минимальное время выхода на рабочий режим;
- программирование скоростей нагрева;
- низкий уровень энергопотребления;
- оптимальные весовые характеристики;
- звуковая сигнализация при превышении температуры;
- лёгкость в эксплуатации;
- повышенная надёжность в работе.
Система управления:
с многоступенчатым микропроцессорным терморегулятором — поддержание заданных температур на 9 временных диапазонах.
- 1 временной диапазон – двухэтапный – нагрев, стабилизация температуры;
- 2-9 временные диапазоны – трехэтапные – нагрев, стабилизация, охлаждение.
Комплектация:
- камера, из муллитокремнеземистого огнеупорного рулонного волокна (МКРВ):
со встроенными нагревателями — для электропечей с рабочей температурой до 1100 °С;
открытыми нагревателями для высокотемпературных электропечей с рабочей температурой до 1300 °С; - внутренняя камера или поддон из нержавеющей или жаропрочной стали (по желанию);
- мощная автономная вытяжка эжекторного типа (по желанию);
- интерфейс для соединения с компьютером (по желанию).
Поделиться:
Документы и сертификаты
 |
Декларация о соответствии ЕАЭС на Муфельная печь ЭКПС-50 СПУ мод. 5001 (+50…+1100 °С, многоступенч.регулятор, с вытяжкой) |
Технические характеристики
Описание
| Параметр | Значение |
|---|---|
|
Объём рабочей камеры, л |
50 |
| Диапазон регулирования температуры в электропечи с многоступенчатым микропроцессорным терморегулятором, °С | от 50 до 1100 |
| Максимальное отклонение температуры по объёму камеры электропечи от заданной, °С, не более | ±20 |
| Время разогрева до максимальной температуры, мин, не более | 90 |
|
Регулирование скорости нагрева, °С/мин: — 1 скорость — 2 скорость — 3 скорость |
7 — 8 5 — 6 3 — 4 |
| Дискретность задания температуры, °С | 1 |
| Дискретность задания времени, мин | 1 |
| Размеры рабочей камеры (ширина × глубина × высота), мм, не менее | 350 × 420 × 350 |
| Габаритные размеры электропечи с принудительной вытяжкой (ширина × глубина × высота), мм, не более | 648 × 895 × 1040 |
| Масса, кг, не более | 83 |
| Потребляемая мощность, кВт, не более | 5 |
| Питание (напряжение / частота) |
220±10% В 50 Гц |
| Максимальное количество задаваемых программ | 1 |
| Максимальное количество ступеней повышения и поддержания температуры | 9 |
| Точность отработки временных интервалов, %, не хуже | 0,5 |
| Максимальное время автоматического поддержания температуры на одной ступени, мин | 9999 |
|
Аварийное отключение электропечи с многоступенчатым микропроцессорным терморегулятором происходит: — при превышении установленной температуры, °С — при превышении значения, °С |
на 50; 1120 |
|
Условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность, % — атмосферное давление, кПа / мм рт.ст. |
+10 … +35 80 84,0 … 106,7 / 630 … 800 |
| Средний срок службы, лет, не менее | 10 |
| Средний ресурс электронагревателя, ч, не менее | 2000 |
Транспортные характеристики
Онлайн-заявка
Если вы заинтересованы в приобретении товара «Муфельная печь ЭКПС-50 СПУ мод. 5001 (+50…+1100 °С, многоступенч.регулятор, с вытяжкой)», или хотите задать вопрос, то сделайте это прямо здесь:
— физическое лицо,
— юридическое лицо
| Наименование предприятия*: | |
| Тип Вашей организации: | |
| Ваше имя*: | |
| Ваш e-mail*: | |
| Номер телефона*: | |
| Сообщение: | |
| Способ доставки: |
— самовывоз — курьерская доставка по Москве. Условия доставки — доставка транспортной компанией |
| Введите цифры, указанные на картинке: |  |
|
Условия доставки и оплаты — я согласен с политикой обработки персональных данных |
|
Описание по КТРУ
Описание
КТРУ – это каталог товаров, работ и услуг для обеспечения государственных и муниципальных нужд, который формируется на основе общероссийского классификатора ОКПД2. Описание и коды по КТРУ необходимы для оформления документов, если вы участвуете в закупках по закону № 44-ФЗ.
Вы можете скопировать с сайта «НВ-Лаб» код ОКПД2 и описание по КТРУ для Муфельная печь ЭКПС-50 СПУ мод. 5001 (+50…+1100 °С, многоступенч.регулятор, с вытяжкой) и вставить в свои закупочные документы.
|
Код по КТРУ |
28.21.12.000-00000071 |
|
Код по ОКПД2 |
28.21.12.000 |
|
Наименование |
Печи и |
|
Наименование |
Печь |
|
Единицы |
Штука |
|
Дата |
11.01.2021 |
|
Дата |
Бессрочно |
Характеристики товара
|
Наименование характеристики |
Вид характеристики |
Значение характеристики |
Единица измерения характеристики |
|
Тип |
Неизменяемая заказчиком |
Муфельная печь |
|
|
Указание дополнительных характеристик запрещено |
Нет |
Уважаемые покупатели, информируем Вас, что производитель может изменить цвет, внешний вид и характеристики товара без дополнительного уведомления продавца (НВ-Лаб). Поэтому размещенные на нашем сайте характеристики и фотографии являются справочными. Характеристики и внешний вид купленного товара иногда могут отличаться от опубликованных. Мы стараемся поддерживать описания в актуальном состоянии и обновляем информацию по мере получения её от производителей.
Вся размещённая на сайте информация опубликована исключительно для ознакомительных целей и ни при каких условиях не является публичной офертой.
← вернуться в категорию «Муфельные печи лабораторные (камерные)»
Печи электрокамерные сопротивления ЭКПС-50.
Руководство по эксплуатации
21 с.
Формат: PDF
Оглавление:
1. Общие указания
2. Назначение изделия
3. Технические характеристики
4. Комплектность
5. Указание мер безопасности
6. Подготовка изделия к эксплуатации
7. Подготовка к работе
8. �?спользование электропечи с одноступенчатым макропроцессорным терморегулятором
9. �?спользование электропечи с многоступенчатым макропроцессорным терморегулятором
10. Техническое обслуживание
11. Возможные неисправности и их устранение
12. Транспортирование и хранение
13. Гарантии изготовителя
14. Свидетельство о приемке
15. Свидетельство об упаковывании
Приложения
ВН�?МАН�?Е!
Вся информация, которая размещается на сайте носит ознакомительный характер. Мы стремимся к тому, чтобы Вы получали только достоверную, максимально полную и точную информацию. Но мы не исключаем, что некоторая информация может со временем утратить свою актуальность, допускаем возможность ошибок в содержании.
�?нформация на сайте размещается в исходном виде. Мы не даем гарантии на полноту и актуальность информации. �?нформация предоставляется также без каких-либо других явно или неявно выраженных или предполагаемых гарантий.
Администрация сайта оставляет за собой право, не уведомляя пользователей и посетителей ресурса, вносить изменения в контент.
Администрация сайта не несет ответственности за информацию, предоставленную пользователями.
На сайте есть ссылки на сторонние ресурсы (сайты), на которые мы не имеем никакого влияния. Ссылки на другие ресурсы предназначены для того, чтобы пользователю было удобнее искать информацию по схожей тематике. Мы не несем ответственности за содержание других сайтов (контент), за их доступность пользователям.
Нет и не может быть таких обстоятельств, при которых владелец (администрация) сайта будет нести какую-либо ответственность перед какой-либо стороной за прямой, непрямой или косвенно причиненный ущерб из-за использования информации, находящейся на страницах этого сайта, или информации на том сайте, на который имеется гиперссылка с этого ресурса. Ни при каких обстоятельствах мы не будем нести ответственность за возможную, но упущенную выгоду, потерю программ или данных, приостановку вашей хозяйственной деятельности и в аналогичных случаях, даже если будем явно проинформированы о большой вероятности подобного ущерба.
�?нтернет не обеспечивает надежной защиты данных и информации, поэтому не несет и не может нести ответственность за информацию, которую получают пользователи из �?нтернета.
Посещая данный сайт и используя его контент в своих целях, Вы прямо выражаете свое согласие с данным «Отказом от ответственности» и принимаете всю ответственность на себя.
Администрация сайта в любое время может и имеет право вносить изменения в эти правила. Они вступают в силу безотлагательно с этого момента. Если Вы продолжаете пользоваться сайтом после того, как в «Отказ от ответственности» внесены изменения, значит — Вы автоматически согласились на соблюдение обновленных правил.
Владельцы и создатели данного ресурса не несут ответственности за содержание ссылок, за их использование и за информацию, размещенную на данном сайте, как не несут ответственность за игнорирование пользователями коммерческого статуса того программного обеспечения, на которое ведут ссылки с этого сайта.
Авторское право и право на товарный знак
Мы стремимся соблюдать авторские права других собственников и использовать собственные или не требующие лицензирования материалы. Загрузка и копирование текстовых материалов, изображений, фотографий или иных файлов с нашего сайта допускается только для личного, некоммерческого использования. Поскольку содержимое этого раздела сайта создается из открытых общедоступных и бесплатных источников. Если вам стало известно об авторском праве на какой-либо материал на сайте, пожалуйста, сообщите нам. После уведомления о нарушениях, мы удалим такое содержимое немедленно.
Строительные технологии
МЕНЮ
Обновлено: 28.11.2023
Читайте также:
- Пароизоляция поверх балок перекрытия
- Ламинат quick step perspective доска мербау
- Натяжные потолки сочетание стенами
Описание муфельной электропечи ЭКПС-50 тип СНОЛ
Муфельные электропечи ЭКПС применяются для термической обработки сырья, деталей и готовых изделий из керамики, стекла, металлов и их сплавов. Печи серии ЭКПС отличаются габаритами, весом, мощностью, способом управления, конструкцией. Выпускаются с многофункциональным блоком МКУ, одно- и многоступенчатым терморегулятором, различными интерфейсами для подключения к компьютеру.
Электрокаменная печь обеспечивает высококачественную термообработку материалов за счёт микроконтроллерного управления и использования муфеля, изготовленного из муллитокремнеземистого огнеупорного волокна. Он предотвращает взаимодействие поверхности нагревательных элементов с выделяемыми вследствие обработки веществами.
Особенности электропечи ЭКПС-50 тип СНОЛ
Электропечи с одноступенчатым процессором – позволяют задавать рабочую температуру, скорость её достижения и время поддержания (стабилизации).
Модели с многоступенчатым микропроцессорным управлением поддерживает установку тех же параметров, но программа может включать до девяти ступеней обработки плюс этап охлаждения.
Печи с универсальным блоком МКУ позволяют задавать до 20 программ, изменять скорость нагрева при разной температуре, выводят на дисплей коды ошибок при возникновении нештатных ситуация для быстрого решения проблем.
Печи могут оснащаться вытяжкой – парой вентиляторов с блоком управления – для принудительного удаления газообразных продуктов горения из рабочей камеры.
Электрические печи при нагреве свыше максимальной допустимой температуры размыкают цепь для предотвращения термических повреждений. Введённые параметры хранят в энергонезависимой памяти, поддерживают «ночной режим» или отложенный старт – запускают программу через указанное время.
Устройства в зависимости от модели оснащаются интерфейсами RS-232 или RS-485 для коммутации с компьютером и фирменным программным обеспечением. Они позволяют задавать рабочие программы, выводить показания индикаторов на дисплей монитора и записывать информацию в текстовый файл.
Особенности:
- Питание от бытовой сети.
- Широкий диапазон поддерживаемых температур.
- Три варианта исполнения блока управления.
- Подключение к ПК для программирования, наблюдения за работой и протоколирования.
- Равномерность нагрева рабочей камеры.
- Звуковое оповещение о перегреве.
- Четыре нагревательных элемента.
Сферы эксплуатации:
Муфельные электропечи ЭКПС применяются для высокотемпературной обработки металлов (кроме щелочных), их сплавов, стекла, изделий из глины. Могут использоваться в медицинских заведениях, стоматологических клиниках, эпидемиологических лабораториях, на производстве пищевых продуктов, ювелирных металлических изделий.
Технические муфельной электропечи ЭКПС-50 тип СНОЛ
| Параметр | Значения |
|---|---|
| Диапазон регулирования температуры в электропечи, °С | От 50 до 1100 |
| Отклонение показаний индикации от заданного значения, °С, не более | ±4 |
| Отклонение температуры в любой точке по объему камеры в установившемся температурном режиме от температуры в точке установки термопреобразователя электропечи, °С, не более |
±15 |
| Время разогрева до максимальной температуры от температуры окружающей среды, мин, не более | 90 |
| Регулирование скорости нагрева, °С/мин | — |
| Погрешность скорости нагрева, °С/мин | — |
| Дискретность задания температуры, °С | 1 |
| Дискретность задания времени, мин | — |
| Дискретность задания скорости нагрева, °С/мин | — |
| Размеры рабочей камеры, мм, не менее ширина/глубина/высота |
350х420х350 |
| Габаритные размеры, мм, не более (ширина/глубина/высота): без принудительной вытяжки с принудительной вытяжкой |
648х730х875 648х895х1040 |
| Масса, кг, не более | 83 |
| Напряжение питающей сети, В Частота питающей сети, Гц |
220±10 % 50 |
| Потребляемая мощность, кВт, не более | 5 |
| Максимальное количество задаваемых программ | — |
| Максимальное количество ступеней повышения и поддержания температуры | 1 |
| Точность отработки временных интервалов, %, не хуже | 0,5 |
| Максимальное время автоматического поддержания температуры на одной ступени, мин | 9999 |
Комплект поставки ЭКПС-50
| Наименование | Количество |
|---|---|
| Печь электрокамерная сопротивления ЭКПС-50 | 1 шт. |
| Вставка плавкая ВП2Б-1В 1А АГО.481.304 ТУ | 1 шт. |
| Розетка РА 32-255 32А, 250В УХЛ4 ТУ3464-018-11406076-04 | 1 шт. |
| Ножки | 4 шт. |
| Винты М6-6gх16.58.016 ГОСТ 17473-80 | 4 шт |
| Шайбы С.6.04.016 ГОСТ 11371-78 | 4 шт. |
| Подложка | 1 шт. |
| Упаковка | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
Аттестация электропечи ЭКПС-50 тип СНОЛ (оплачивается отдельно)
Первичная аттестация муфельной электропечи ЭКПС-50 тип СНОЛ осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поставляемая документация:
- сертификат аттестации
- методика аттестации
Муфельная электропечь ЭКПС-50 ((код 5003) с эжекторной вытяжкой, одноступенчатым микропроцессорным терморегулятором)
Назначение: для выполнения лабораторных аналитических работ; выплавки и выжига восковых моделей из литейных форм, обжига литейных форм, термической и высокотемпературной обработки материалов и металлов в воздушной среде, обжига керамических изделий, прокаливания, отпуска и отжига изделий и материалов, плавки и пайки цветных металлов, изготовление ювелирных и сувенирных изделий.
Применение: в ортопедической стоматологии, на предприятиях пищевой, легкой и тяжелой, химической промышленности, в производстве ювелирных украшений, изделий из керамики, на предприятиях, занимающихся металлообработкой, кирпичных и керамзаводах, горно-обогатительных комбинатах и т.д.
Муфельные электропечи обеспечивают:
- программирование режимов работы;
- цифровую индикацию параметров программы;
- сохранение параметров программы при отключении электропитания;
- автоматический запуск рабочей программы в заданное время;
- равномерное распределение температуры в рабочей камере;
- быстрый разогрев до заданной температуры.
Муфельные электропечи обладают:
- минимальным временем выхода на рабочий режим;
- программированием скоростей нагрева;
- малым энергопотреблением;
- оптимальными весовыми характеристиками;
- звуковой сигнализацией превышения температуры;
- простотой в эксплуатации;
- высокой надежностью в работе.
Система управления:
- с одноступенчатым микропроцессорным терморегулятором – поддержание заданной температуры на весь период нагрева;
- с многоступенчатым микропроцессорным терморегулятором — поддержание заданных температур на 9 временных диапазонах:
- 1 временной диапазон – двухэтапный – нагрев, стабилизация температуры;
- 2-9 временные диапазоны – трехэтапные – нагрев, стабилизация, охлаждение;
- с многофункциональным блоком МКУ — поддержание заданных температур на 15 временных диапазонах.
| Характеристика | Значение |
|---|---|
| Обьем, л |
50 |
| Рабочий диапазон температур, °С |
+50/+1100 |
| Максимальное отклонение температуры по объему рабочей камеры электропечи от заданной, °С, не более |
±20 |
| Время разогрева до максимальной температуры от температуры окружающей среды ( с выключенной вытяжкой), мин, не более |
90 |
| Дискретность задания температуры, °С |
1 |
| Дискретность задания времени в электропечах с многоступенчатым микропроцессорным терморегулятором и многофункциональным блоком МКУ, мин |
1 |
| Дискретность задания скорости нагрева в электропечах с многофункциональным блоком МКУ, °С/мин |
1 |
| Регулирование скорости нагрева с многоступенчатым микропроцессорным терморегулятором, °С/мин |
1 скорость 7-8 |
| Регулирование скорости нагрева с многофункциональным блоком МКУ, °С/мин |
От 1 до 15 |
| Погрешность скорости нагрева с многофункциональным блоком МКУ, °С/мин |
±1 для 2-15 |
| Максимальное количество задаваемых программ: с многоступенчатым микропроцессорным терморегулятором |
1 |
| Максимальное количество задаваемых программ: с многофункциональным блоком МКУ |
20 |
| Точность отработки временных интервалов, %, не хуже |
0,5 |
| Максимальное время автоматического поддержания температуры на одной ступени, мин |
9999 |
| Размеры рабочей камеры, мм, не менее: ширина × глубина × высота |
350×420×350 |
| Габаритные размеры без принудительной вытяжки, мм, не более: ширина х глубина х высота |
648×730×875 |
| Габаритные размеры с принудительной вытяжкой, мм, не более: ширина х глубина х высота |
648×895×1040 |
| Потребляемая мощность, кВт, не более |
5,0 |
| Напряжение/частота питающей сети, В / Гц |
220±10% / 50 |
| Масса, кг, не более: |
83 |
| Материал |
Лакокрасочное покрытие |
