Японская компания Omron знаменита использованием инновационных передовых технологий для производства продукции. Omron – высокое качество оборудования и комплектующих, огромный ассортимент, современные разработки. Производитель выпускает высококачественные реле времени Omron – оборудование, которое может включать и отключать приборы в определенной запрограммированной последовательности, и подает сигнализацию. С помощью механизмов удается задавать задержку коммутации или управления. В зависимости от типа устройства оно может задерживать включение или выключение, а некоторые модели поддерживают оба варианта.
Принцип работы
Твердотельные реле состоят из катушки и контакта, который может перемещаться по оси вращения. Запуск происходит после поступления сигнала в воспринимающую часть. Помимо этих компонентов реле содержит группу контактов, подвижную стрелку и железный якорь. Омрон реле времени работают по программе, которая берет начало с момента включения, и все время повторяется. Эти приборы используются для автоматизации многих процессов как в бытовых условиях, так в условиях промышленной эксплуатации.
Они дают возможность включать или отключать приборы без вмешательства человека. Например, вытяжку, конвейер на заводе, освещение, электродвигатель. Пользователю достаточно установить время срабатывания реле, в соответствии с которым контроллер должен подать сигнал на катушку реле, а оно замкнуть и разомкнуть контакты. Пользователь может составлять индивидуальную программу работы реле. Поэтому часто реле носит название программируемого таймера.
Omron H3BA-N8H
Эти устройства задерживают подачу питания или отключают нагрузку через определенный период времени. Используется в качестве размыкателя или замыкателя электрической цепи. Конструкция оснащена ручкой регулятора, с помощью которой пользователь устанавливает необходимый промежуток времени. Работать реле времени Omron h3ba начинает с момента появления напряжения на входе.
Характеристики:
- степень погрешность – 1%;
- мощность – 2В;
- рабочая температура – от -10 до +45 градусов;
- общее число переключений составляет более 5*106;
- монтируется на ДИН-рейку.

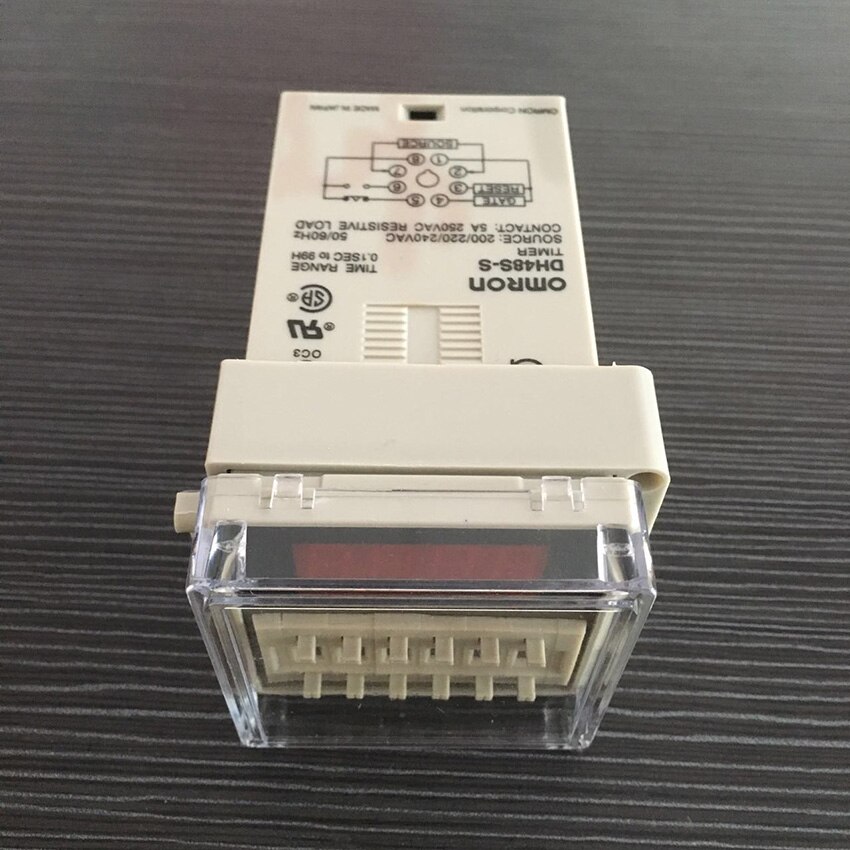

DH48S-S циклический таймер
Реле времени Omron dh48s s предназначено для управления компонентами системы отопления и обогрева. В них входят – камины, конвекторы, электрический теплый пол, масляные радиаторы, газовые котлы, бойлеры. Также используется для управления освещением. Важно, чтобы при эксплуатации не превышался уровень максимальной нагрузки. Для установки интервалов времени переключения на корпусе реле установлены клавиши. Можно задать функцию сброса или временной остановки отсчета. Максимальный и минимальный размер временных интервалов составляет 99 часов и 0,1 секунда соответственно.
Реле времени серии H3Y-2
Эти устройства управляют системами водоснабжения, осветительными приборами, работой приводов. Для начала работы необходимо подключить питание и коммутирующее устройство. В верхней части прибора есть регулятор для выставления промежутка времени. Рядом находятся индикаторы, которые информируют о подачи питания на клеммы или об их замыкании. Установка проводится на ДИН-рейку или с помощью винтов. В ассортименте нашего интернет-магазина есть реле времени Омрон h3de.
Зачем необходимы реле времени?
Практически каждый человек постоянно жалуется на нехватку времени. Ежедневно темп нашей жизни увеличивается, таким образом, нет ничего удивительного в том, что приборы, способные точно отмерять промежутки времени, будут максимально востребованными всегда.
Если эти устройства еще снимают с нас часть хлопот по поливу лужайки, выключению и включению света, управлению разнообразными технологическимипроцессами в промышленности и домашними электроприборами, то они являются просто необходимыми.
Описание реле времени H3BA
Программируемое реле времени H3BAпредставляет собой специальное устройство, которое используется длякоммутирования электрических цепей переменного и постоянного тока с временнойвыдержкой, которая задается пользователем. Этот многодиапазонный таймерхарактеризуется возможностью аналогового задания времени.
Программируемое реле времени H3BA можно с легкостью установить на специальную Din-рейку при помощи клеммнойколодки. К преимуществам этого устройства относится универсальное питание DC/AC 24 — 240 V.
Классификация
| Модель | H3BA | H3BA-8, H3BA-8H | |
|---|---|---|---|
| Размеры | 48 x 48 x 93,5 мм (высота-ширина-глубина) | ||
| Диапазон | 0.05 с — 100 часов | ||
| Крепление и колодки | На Din-рейку | PF113A | PF083A |
| На панель | US-11 | Y-40 и US-08 или Y-40 и P3G-08 | |
| Напряжение питания | 24-240 V AC/DC | ||
| Индикация работы | Мигание светодиодного индикатора | ||
| Максимальная погрешность | 1% от полной шкалы | ||
| Точность задания | 5% от полной шкалы | ||
| Время сброса | 0.5 с макс | ||
| Кол-во переключений | >5х1000³ | ||
| Потребляемая мощность | 2 Вт | ||
| Рабочая температура и влажность воздуха | от — 10 до + 50°С, 48 — 85% |
Коммутационная схема и временная диаграмма
H3BA-8
H3BA-8H
H3BA
Габаритные размеры
Название |
Цена | Заказать |
|---|---|---|
| H3BA 24-220V AC/DC 0.5S — 100H | 29$ | |
| H3BA-8 24-220V AC/DC 0.5S — 100H | 27$ | |
| H3BA-8H 24-220V AC/DC 0.5S — 100H | 27$ |
H3BA-N8H 1,2s-300h 220VAC Omron реле времени
Номенклатурная группа
реле времени
Страна производитель
Китай
Напряжение катушки
220VAC
Интервал времени
1,2s-300h
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Реле времени (таймер) Type H3BA-N8H предназначено для создания временных задержек включения/выключения сигналов или процессов, а также осуществления определенной последовательности в их работе.
Режим работы регулируемый:
A: On Delay задержка включения
H: On Delay задержка включения с мгновенным выходным контактом.
Характеристики
Номенклатурная группа
реле времени
Страна производитель
Китай
Напряжение катушки
220VAC
Интервал времени
1,2s-300h
Персональные рекомендации
Характеристики, комплект поставки и внешний вид данного товара могут отличаться от указанных или могут быть изменены производителем без отражения в каталоге. Приведенные на нашем сайте цены, характеристики, количество товаров, а так же информация об их наличии на складе носят ознакомительный характер и не являются публичной офертой, определенной пунктом 2 статьи 437 ГК РФ. Для получения информации о характеристиках товаров, их наличии и стоимости необходимо связаться с менеджерами нашей компании. Оплата производится только после подтверждения резерва.
Реле времени (таймер) Type H3BA-N8H предназначено для создания временных задержек включения/выключения сигналов или процессов, а также осуществления определенной последовательности в их работе.
Характеристики
Номенклатурная группа реле времени
Базовая единица шт
Модель H3BA-N8H
Напряжение, V 220
Род тока AC
Торговая марка Omron
Интервал времени 1,2s-300h
Точность времени работы ±0,3% FS макс. (±0,3%±10 мс в диапазоне 1,2 с)
Погрешность установки ±5% FS ±0,05 с макс.
Время сброса Мин. время открытия питания: 0,1 с макс.
Минимальное время импульсного ввода: 50 мс
Влияние напряжения ±0,5% FS макс. (±0,5%±10 мс в диапазоне 1,2 с)
Влияние температуры ±2% FS макс. (±2%±10 мс в диапазоне 1,2 с)
Сопротивление изоляции 100 МОМ мин. (при 500 В постоянного тока)
Диэлектрическая прочность 2000 В переменного тока, 50/60 Гц в течение 1 мин между токоведущими металлическими деталями и открытыми токоведущими металлическими
деталями
2000 В переменного тока, 50/60 Гц в течение 1 мин между выходными клеммами управления и рабочей цепью
1000 В переменного тока, 50/60 Гц в течение 1 мин между контактами, не расположенными рядом друг с другом (750 В переменного тока для H3BA-N8H)
Импульсное выдерживающее напряжение 1 кВ (между силовыми клеммами)
2 кВ (между токоведущей клеммой и открытыми токоведущими металлическими частями,
1,5 кВ для моделей 24 В постоянного тока)
Помехоустойчивость моделей переменного тока: ±1,5 кВ (между силовыми клеммами) и ±600 В (между входными клеммами),
прямоугольный шум от имитатора шума (ширина импульса: 100 нс/1 мкс, подъем 1 нс)
Модели постоянного тока: ±480 В (между клеммами питания) и ±600 В (между входными клеммами),
прямоугольный шум от имитатора шума (ширина импульса: 100 нс/1 мкс, подъем на 1 нс)
Неисправность статической помехоустойчивости: 4 кВ
Разрушение: 8 кВ
Виброустойчивость Разрушения: от 10 до 55 Гц с единичной амплитудой 0,75 мм в трех направлениях
Неисправность: от 10 до 55 Гц с единичной амплитудой 0,5 мм в трех направлениях
Ударопрочность Разрушения: 1000 м/с2 (прибл. 100 Г) каждый в трех направлениях
Неисправность: 100 м/с2 (прибл. 10 Г) каждый в трех направлениях
Рабочая температура окружающей среды: от -10°C до 55°C (без обледенения)
Хранение: от -25°C до 65°C (без обледенения)
Рабочая влажность окружающей среды: от 35% до 85%
Ожидаемая продолжительность жизни Механическая: 10 миллионов операций мин. (без нагрузки
при 1800 операциях/ч)
Электрическая: 100 000 операций мин. (5 А при 250 В переменного тока,
резистивная нагрузка при 1800 операциях/ч)
О производителе Omron
OMRON Corporation — крупная японская корпорация, производитель электроники и один из мировых лидеров в производстве средств автоматизации.
Постоянные инвестиции в исследования и разработки сделали компанию OMRON одним из самых значительных поставщиков с высочайшими требованиями к качеству.
Поскольку основной род деятельности OMRON — системы и компоненты автоматизации, собственное производство автоматизировано до такой степени, чтобы человек своим участием в производственных операциях не смог прямо или косвенно послужить причиной дефектов продукции. Полностью автоматизированное производство гарантирует высокое качество изготовления каждого изделия OMRON.
Контроль качества происходит не только на выходе производственной линии: после каждой технологической операции предусмотрены несколько операций контроля качества. В корпорации гибкие возможности, но жесткие стандарты: никаких дефектов, 100% контроля и 100% надежности.
Основные линии компонентов автоматизации Omron:
— Промышленные реле общего и специального назначения, защитные, твердотельные
— Фотоэлектрические датчики цилиндрические, прямоугольные, прецизионные
— Датчики приближения индуктивные и емкостные
— Датчики уровня
— Шифраторы приращений и абсолютные кодировщики
— Базовые компоненты автоматизации — измерители, счетчики, таймеры, источники питания
— Приводы, инверторы и принадлежности к ним
Технические характеристики
| Модель | H3BA-8 | |
|---|---|---|
| Диапазоны | 0.05с-100часов (с, м, ч) | |
| Максимальная погрешность | 1% от полной шкалы | |
| Точность задания | 5% от полной шкалы | |
| Время сброса | 0.5 с макс | |
| Кол-во переключений | >5х106 | |
| Напряжение питания | 24-240V AC/DC | |
| Потребляемая мощность | 2Вт | |
| Крепление и колодки | На Din-рейку | PF083A |
| На панель | Y-40 и US-08 или Y-40 и P3G-08 | |
| Напряжение питания | 24-240V AC/DC | |
| Размеры (высота-ширина-глубина) | 48 x 48 x 93,5мм | |
| Рабочая температура и влажность воздуха | -10…+50°С 48-85% |
Коммутационная схема и временная диаграмма
H3BA-8
Контакты 4-1-3 и 5-8-6 переключаются после выдержки.
