Подключение

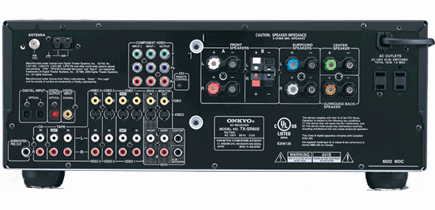

Задняя панель ресивера оснащена разъёмами, продуманно сгруппированными и имеющими подписи НАД разъёмами. Имеется предупреждение, что минимальный импеданс спикеров — 6 Ом. Выходные каскады усилителя мощности выполнены на дискретных элементах.

Некоторые пользователи данного ресивера жалуются, что мол, SR-600 — такой солидный аппарат, а колоночный кабель с разъёмами типа «банан» подключить нельзя. Можно — только зачищенный от изоляции конец кабеля. И действительно: с виду обычный винтовой зажим с литым пластиковым корпусом вентиля, где нет даже намёка на заглушку, закрывающую гнездо для «банана».

Однако, подключать такие разъёмы всё-таки можно, причём совершенно спокойно — достаточно лишь поддеть жалом плоской отвёртки основание пластикового вентиля и с некоторым усилием оттеснить колпачок, закрывающий «нормальный», привычный разъём, в центре которого и находится гнездо для подключения «банана». Придумано это не для обмана покупателей покупателей, а в соответствии со строгими нормами безопасности, которым уделяют особое внимание при сертификации аппарата.

Как и любой другой AV-ресивер данной ценовой категории, SR-600 предоставляет достаточно широкие возможности по конфигурированию и настройке различных параметров. Например, вы можете указать частоту среза кроссовера (80, 100 или 120 Гц), что позволяет добиться наилучшего согласования акустических систем и сабвуфера. Если же отстроить громкость каждого канала отдельно и задать расстояние от места прослушивания до каждой колонки, чтобы улучшить равномерность звукового поля и позволить ресиверу рассчитать задержки звука, обеспечив тем самым более точное позиционирование пространственных эффектов в DVD-фильмах.

Помимо этого, ресивер предоставляет возможность сконфигурировать параметры каждого из входов в отдельности. Можно указать цифровой вход, с которого будет осуществляться воспроизведение, а также выбрать, в каком виде (стерео, псевдо-многоканальный, многоканальный или обработанный каким-либо эффектом) будет воспроизводиться поступающий звуковой сигнал. Разумеется, присутствует и привычный темброблок — регулировка низких и высоких частот (±12 дБ на частотах 50 Гц и 20 кГц). Конфигурация настроек хранится для каждого входа раздельно. Таким образом, при смене входа ресивер автоматически будет активировать настройки и эффекты, которые вы выбрали для данного входа.

Звучание в музыке

Тестирование любых ресиверов и усилителей — дело достаточно тонкое. Многое зависит от источника звука, кабелей и колонок, к которым подключается тестируемый аппарат. Тестирование специально подобранных комплектов аппаратуры для домашнего кинотеатра — это отдельная огромная тема для исследования.

В данной статье мы попытаемся выявить особенности звучания именно этого ресивера. Для этих целей тестируемый образец подключался к акустике Mission серий m5 и m7, B&W серий 30x и 60x, D.A.L.I. Blue series. Источник звука подключался по цифре. Таким образом, его влияние было минимизировано — процесс цифро-аналогового преобразования был отдан на откуп ресиверу. Тестирование ресивера производилось достаточно длительное время, несколько десятков часов, за которые вполне сложилось установившееся мнение о его особенностях.

Тестовый материал (CD-DA)

• Scott Henderson «Tore down house» (джаз-рок, MESA/Bluemoon Rec. 1997)
• Pat Metheny «Secret story» (фьюжн, Geffen Rec. 1992)
• Sting «Fields of gold» (поп, A&M Rec. 1994, remastered 1998)
• Acoustic Alchemy «Positive thinking» (нью-эйдж, GRP Rec 1998)
• YELLO «Motion picture» (электронная муз., Mercury Rec 1999)
• The Charlie Byrd Trio «It’s a wonderful world» (джаз, Concord jazz 1989)
• Dire Straits «Brother in arms» (рок/поп, remastered by Mercury Rec. 2000)
• Vivaldi A. «The four seasons» (классика, digital remastered by EMI 1998)
• Rachmaninov S. Piano concerto № 2 (классика, EMI 1997)

Сразу после первых секунд прослушивания начинаешь понимать, почему за ресивер просят достаточно серьёзную сумму денег (в районе $700). Хорошее качество звучания встроенных цифро-аналоговых преобразователей и неплохие музыкальные задатки усилителя позволяют воспроизводить музыку на довольно приличном для этого класса ресиверов уровне. И тональный баланс, и детализация, и формирование звуковой сцены — всё это заслуживает одобрения. Однако нам показалось, что аппарату наиболее удавались композиции с участием «живых» инструментов — джаз, спокойная классическая музыка, нью-эйдж и мелодичные блюзы. Для полноценного воспроизведения музыки в стиле «рок» и «метал» ресиверу немного недоставало «драйва». Несколько вяло звучали инструменты с ярко выраженной «атакой». Стоит отметить, что виноваты в этом не встроенные в ресивер ЦАПы, а усилители, т. к. при подключении различных CD- и DVD-плееров (NAD 541i, AMC CD8, Toshiba SD-9500) через аналоговый вход ресивера ситуация не менялась. Впрочем, серьёзным недостатком на наш взгляд считать это не стоит — это, скорее, особенность звучания.

Звучание в театре

Тестовый материал (DD/DTS)

• Shrek (DTS 5.1), R1, лицензия, специальное издание
• Video Highlights (DD 5.1) Фрагменты известных фильмов 2001
• Telarc Digital Surround Sampler (DTS 5.1) Музыка и спец.эффекты

В этом тесте аппарат честно отыграл всю программу, не огорчив, но и не удивив нас. Недостатков замечено не было, однако можно было бы пожелать чуть большей динамики в звуке — для современных боевиков это было бы весьма кстати.

Заключение

Нетрудно заметить, что про звучание мы особенно много не говорили. Дело в том, что слишком многое зависит от выбора акустических систем, с которыми вы будете слушать AV-ресивер. Также много зависит и от акустической обстановки в комнате.

Тем не менее, аппарат нам понравился. Его сильная сторона — качественные преобразователи и усилители мощности, и, как следствие — весьма приличное воспроизведение музыки. Мы рекомендуем использовать данный ресивер для подключения к наборам колонок от $900 до $2500 (5 основных плюс активный сабвуфер) и озвучивания помещений от 18 до 30 м².

Достоинства:

• качественное воспроизведение музыки при использовании встроенных 24 бит / 192 кГц ЦАПов;
• полноценная поддержка 6.1-звука новых стандартов DD EX и DTS-ES 6.1 как на уровне декодеров, так и на уровне усилителей;
• cтильный и «дорогой» внешний вид;
• программируемый и обучаемый пульт ДУ с макро-командами.

Недостатки:

• небольшая нехватка динамики и напора при воспроизведении «драйвовой» музыки и боевиков;
• 5.1-канальный линейный вход, несмотря на возможность работы ресивера по схеме 6.1.
