Появление в хозяйстве аккумуляторной пилы и гайковерта, использующих аккумуляторы макитовского формата потребовало приобретения дополнительного аккумулятора и как следствие зарядного устройства к нему.
Поставляется зарядное устройство в безликой картонной коробке с примотанным к ней скотчем переходником под нашу розетку
Внутри находится зарядное устройство безо всякой транспортировочной защиты
В глаза сразу же бросается евровилка на сетевом шнуре устройства. Зачем тогда приложили переходник? Ну да ладно, переходник хороший, таким комплектовался мой робот пылесос Xiaomi Mi Robot Vacuum-Mop — контакт надежный, никаких нареканий нет
На этом комплектация можно сказать заканчивается, кроме инструкции ничего больше нет
Инструкция лаконичная, уместилась всего лишь на одном листе А5. Язык исключительно английский
Характеристики зарядного устройства:
Вход: 110–240 В, 50–60 Гц, 75 Вт.
Выход: 7,2–18 В пост. тока, макс. 14,4–18 В пост. тока 3A
USB-выход: 5V 1,5 А (макс.)
Размер: 190x160x70 мм
Совместимые модели аккумуляторов:
Макита 18В: BL1815, BL1820, BL1830, BL1840, BL1850, BL1860
14,4 В: BL1415, BL1420, BL1430, BL1440, BL1445, BL1460
Зарядка очень легкая, изготовлена из тонкого матового пластика
Весит всего 433 грамма
Габариты устройство имеет такие: 185х150х75 мм
Зарядное устройство имеет встроенную защиту для предотвращения перегрева, короткого
замыкания и функцию обнаружения поврежденных батарей.
В верхней части находится монохромный ЖК дисплей, закрытый матовым полупрозрачным пластиком, индикацию видно откровенно плохо. Если включить ЗУ в сеть, на дисплее высвечивается 0 В 0 А
Управлять процессом зарядки никак нельзя, все делается в автоматическом режиме, все якобы сенсорные кнопки на панели управления — фикция
Это такой же показометр, как и ЖК дисплей, только лишь с той разницей, что здесь загораются разноцветные огоньки под той или иной пиктограммой в зависимости от прохождения этапов зарядки
Зарядный разъем для аккумуляторов расположен в левой части устройства и прикрыт прозрачной сдвижной шторкой из пластика
По центру расположена контактная колодка в оранжевом корпусе
С обратной стороны плоское дно со множеством вентиляционных отверстий расположенных тремя концентрическими фигурами. По углам расположены ножки без резиновых вставок, внутри которых скрываются шурупы, крепящие корпус
В центре наклейка с основными параметрами устройства
Помимо основной функции по зарядке аккумуляторов для электроинструмента, устройство имеет дополнительную функциональность в виде USB зарядки. Гнездо расположено спереди
По паспорту данный выход способен выдать до 1,5 А на нагрузку. По факту, больше 1,11 А я не видел
Что касается основного предназначения, то зарядка способна заряжать аккумуляторы напряжением 14,4 В и 18 В с током 3A и имеет (как гласит инструкция) автоматические трехступенчатые режимы:
Предварительная зарядка> Постоянная зарядка> Струйная зарядка
Что означает последний режим «струйная зарядка» не очень понятно. Посмотрим в деле. Устанавливаем полностью разряженный аккумулятор 18 В и 5 Ач (нечестных). Зарядка определяет, что аккумулятор разряжен всего на 56% и имеет остаточное напряжение 18,7 В и тут же без всяких раздумий начинает заряжать его током в 3 Ампера. Что такое предварительная зарядка тоже становится непонятно
На панели загорается красная лампочка, свидетельствующая о заряде менее 80%
Какой в ней смысл, если на дисплее тот же показатель отображается в процентах?
Чуть более чем за час, ЗУ довело неизменным током в 3 А аккумулятор до 100%. При этом на панели загорелась зеленая лампочка и прозвучал мелодичный сигнал.
По инструкции красный и зеленый индикаторы должны были мигать при зарядке более 80%, но я такого поведения лампочек не заметил. Когда и как прошла струйная зарядка для меня так и осталось загадкой. Встроенный в аккумулятор индикатор степени зарядки подтвердил полный заряд
ЗУ индицировало на своем экране по окончании зарядки напряжение батареи 20,5 В
Однако мой мультиметр намерил всего 19,1 В. Не знаю кому тут верить, меня уже за этот мультиметр отругали в предыдущем обзоре. Во всяком случае у уважаемого bdos в обзоре этого же ЗУ показания практически сошлись
Изнутри ЗУ выглядит так
С другой стороны
Ничего сверхъестественного в данном зарядном устройстве нет, но с возложенными на него обязанностями по зарядке аккумуляторов для электроинструмента Макита и ее аналогов справляется.
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie
В последнее время стали популярны аккумуляторные инструменты, рассчитанные под формат Makita LXT 18V. С чем это связано не знаю, но актуальным становится вопрос заряда таких батарей. Оригинальные зарядные устройства, как правило, не работают с репликами, поэтому на выручку приходят аналоги из Поднебесной. Одно из таких зарядных устройств DC18RF, имеющее цифровой дисплей с выводом основных параметров, ток заряда 3А и USB-порт для работы с гаджетами. Всем кому интересно милости прошу…
Характеристики:
- — Наименование модели – DC18RF
- — Корпус – пластик
- — Рабочее напряжение – 14,4-18V
- — Рабочий ток – 3А
- — Индикация окончания заряда – индикатор + мелодия
Комплектация:
- — зарядное устройство DC18RF
- — краткая инструкция
Зарядное устройство DC18RF поставляется в плотной коробке из гофрокартона без каких-либо маркетинговых надписей:
Внутри непосредственно зарядное устройство и краткая инструкция на английском языке:
Внешний вид:
Зарядное устройство DC18RF представляет собой реплику оригинального зарядного устройства, но уже с несколькими интересными «плюшками» и предназначено для заряда литиевых батарей с напряжением 14,4-18V:
В России распространена версия Makita DC18RC и выглядит она следующим образом:
Зарядное устройство выполнено весьма качественно: литье без огрехов, работает стабильно, механические части не заедают, да и ошибок в надписях нет. Пользоваться одно удовольствие:
С обратной стороны указаны основные характеристики:
Основными нововведениями в конструкцию стали зарядный USB порт и наглядный дисплей, отображающий текущий уровень заряда в процентах, напряжение на батарее и зарядный ток:
По ним очень удобно высчитывать приблизительное время заряда:
Также имеется зарядный USB порт с токоотдачей в 2А, что позволяет заряжать любые современные смартфоны или планшеты:
Если сравнивать именно с оригиналом Makita DC18RF, то у последнего USB разъем имеется, а дисплей отсутствует:
Я покупал это зарядное устройство для работы с неоригинальными батареями под формат Makita LXT 18V. В большинстве своем они идут с такими сигнальными колодками:
Как показывает практика, эти зарядки отлично работают как с оригинальными батареями, так и с репликами. Контактная группа закрыта подпружиненной планкой:
Сам корпус имеет наклонный профиль, что позволяет крепить зарядное устройство вертикально на стене:
Батареи устанавливаются и четко фиксируются без особых проблем:
Единственный момент, они не поддерживают батареи с зарядным гнездом DC Port 5мм, как например, это сделано в модели Heimerdinger BL5C, обзор на которую я делал ранее:
В остальном все как в оригинале: мелодия окончания заряда, светодиодная индикация режимов работы, а также наличие защит.
Разборка:
Корпус крепится на четырех винтах. В нижней части имеется основная плата:
Схемотехника довольно хорошая: есть входные фильтра, трансформатор достаточной мощности, силовые ключи на радиаторе, дорожки дополнительно прорезаны в узких местах, да и флюс полностью смыт. С обратной стороны все также культурно:
На верхней крышке расположен дисплейный модуль и силовая колодка с механизмом фиксации:
Колодка имеет небольшой люфт во избежание поломки контактов при небрежной установке батареи:
Тестирование:
Зарядное устройство DC18RF работает хорошо, но есть несколько нюансов. Ток на дисплее немного ниже того, что отображается на дисплее:
Разница составляет 0,3А при показаниях ниже 2,5А и около 0,7А выше этого значения, стоит иметь это в виду. Напряжение отображает очень точно, погрешность минимальная.
Второй момент заключается в небольшом недозаряде, но этим грешат все «быстрые» зарядные устройства, включая оригинальную Makita. После окончания заряда модельное зарядное устройство iCharger 208B дозарядило батарею еще на 250mah. Но тут важно понимать, что у последнего стояла более низкая отсечка по току, поэтому такой «недозаряд» больше придирки.
USB порт работает как и положено, 2А отдает и даже больше. В холостом режиме на выходе 5,07V:
При нагрузке током 2А напряжение просело всего на 0,02V:
Предельный рабочий ток составил около 3,7А, далее сильная просадка напряжения:
В общем, честные 3А с низкой просадкой напряжения получить можно.
Где купить:
Приобрести можно ЗДЕСЬ
Выводы:
Зарядное устройство DC18RF показало себя с хорошей стороны. Оно имеет оптимальный зарядный ток в 3А, который не «убивает» батареи преждевременно, наглядный дисплей с отображением основных параметров и удобную индикацию. В качестве бонуса зарядный USB-порт с честными 3А на выходе. Немного огорчило неточное отображение зарядного тока, но это мелочи. Для моих 4-8Ач батарей его хватает за глаза. Качество хорошее, стоит в три раза дешевле оригинала и работает с оригинальными батареями, поэтому может использоваться в качестве замены. Могу смело рекомендовать к покупке.
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики.
Продолжая посещать сайты проектов вы соглашаетесь с нашей
Политикой в отношении файлов cookie
В последнее время стали популярны аккумуляторные инструменты, рассчитанные под формат Makita LXT 18V. С чем это связано не знаю, но актуальным становится вопрос заряда таких батарей. Оригинальные зарядные устройства, как правило, не работают с репликами, поэтому на выручку приходят аналоги из Поднебесной. Одно из таких зарядных устройств DC18RF, имеющее цифровой дисплей с выводом основных параметров, ток заряда 3А и USB-порт для работы с гаджетами. Всем кому интересно милости прошу…
Характеристики:
- — Наименование модели – DC18RF
- — Корпус – пластик
- — Рабочее напряжение – 14,4-18V
- — Рабочий ток – 3А
- — Индикация окончания заряда – индикатор + мелодия
Комплектация:
- — зарядное устройство DC18RF
- — краткая инструкция
Зарядное устройство DC18RF поставляется в плотной коробке из гофрокартона без каких-либо маркетинговых надписей:
Внутри непосредственно зарядное устройство и краткая инструкция на английском языке:
Внешний вид:
Зарядное устройство DC18RF представляет собой реплику оригинального зарядного устройства, но уже с несколькими интересными «плюшками» и предназначено для заряда литиевых батарей с напряжением 14,4-18V:
В России распространена версия Makita DC18RC и выглядит она следующим образом:
Зарядное устройство выполнено весьма качественно: литье без огрехов, работает стабильно, механические части не заедают, да и ошибок в надписях нет. Пользоваться одно удовольствие:
С обратной стороны указаны основные характеристики:
Основными нововведениями в конструкцию стали зарядный USB порт и наглядный дисплей, отображающий текущий уровень заряда в процентах, напряжение на батарее и зарядный ток:
По ним очень удобно высчитывать приблизительное время заряда:
Также имеется зарядный USB порт с токоотдачей в 2А, что позволяет заряжать любые современные смартфоны или планшеты:
Если сравнивать именно с оригиналом Makita DC18RF, то у последнего USB разъем имеется, а дисплей отсутствует:
Я покупал это зарядное устройство для работы с неоригинальными батареями под формат Makita LXT 18V. В большинстве своем они идут с такими сигнальными колодками:
Как показывает практика, эти зарядки отлично работают как с оригинальными батареями, так и с репликами. Контактная группа закрыта подпружиненной планкой:
Сам корпус имеет наклонный профиль, что позволяет крепить зарядное устройство вертикально на стене:
Батареи устанавливаются и четко фиксируются без особых проблем:
Единственный момент, они не поддерживают батареи с зарядным гнездом DC Port 5мм, как например, это сделано в модели Heimerdinger BL5C, обзор на которую я делал ранее:
В остальном все как в оригинале: мелодия окончания заряда, светодиодная индикация режимов работы, а также наличие защит.
Разборка:
Корпус крепится на четырех винтах. В нижней части имеется основная плата:
Схемотехника довольно хорошая: есть входные фильтра, трансформатор достаточной мощности, силовые ключи на радиаторе, дорожки дополнительно прорезаны в узких местах, да и флюс полностью смыт. С обратной стороны все также культурно:
На верхней крышке расположен дисплейный модуль и силовая колодка с механизмом фиксации:
Колодка имеет небольшой люфт во избежание поломки контактов при небрежной установке батареи:
Тестирование:
Зарядное устройство DC18RF работает хорошо, но есть несколько нюансов. Ток на дисплее немного ниже того, что отображается на дисплее:
Разница составляет 0,3А при показаниях ниже 2,5А и около 0,7А выше этого значения, стоит иметь это в виду. Напряжение отображает очень точно, погрешность минимальная.
Второй момент заключается в небольшом недозаряде, но этим грешат все «быстрые» зарядные устройства, включая оригинальную Makita. После окончания заряда модельное зарядное устройство iCharger 208B дозарядило батарею еще на 250mah. Но тут важно понимать, что у последнего стояла более низкая отсечка по току, поэтому такой «недозаряд» больше придирки.
USB порт работает как и положено, 2А отдает и даже больше. В холостом режиме на выходе 5,07V:
При нагрузке током 2А напряжение просело всего на 0,02V:
Предельный рабочий ток составил около 3,7А, далее сильная просадка напряжения:
В общем, честные 3А с низкой просадкой напряжения получить можно.
Где купить:
Приобрести можно ЗДЕСЬ
Выводы:
Зарядное устройство DC18RF показало себя с хорошей стороны. Оно имеет оптимальный зарядный ток в 3А, который не «убивает» батареи преждевременно, наглядный дисплей с отображением основных параметров и удобную индикацию. В качестве бонуса зарядный USB-порт с честными 3А на выходе. Немного огорчило неточное отображение зарядного тока, но это мелочи. Для моих 4-8Ач батарей его хватает за глаза. Качество хорошее, стоит в три раза дешевле оригинала и работает с оригинальными батареями, поэтому может использоваться в качестве замены. Могу смело рекомендовать к покупке.
Доброго времени суток читающему блог!
Около года назад решил взять аккумуляторный электроинструмент под один тип АКБ. Выбрал клон Макиты от китайского производителя DrillPro. Сам инструмент недорогой, АКБ покупал отдельно, внимательно изучая отзывы.
Зарядное устройство приобрел по случаю на Авито, продавец был в пяти минутах езды на авто. Продавалось в нерабочем разобранном состоянии, по смешной цене, но на фото товара в объявлении увидел шлейф балансира. Решил купить и попробовать починить.
По сусекам наскрёб деталей для ремонта, починил и спокойно пользовался до последнего времени, пока опять не сгорело… Не нравился мне ощутимый нагрев корпуса при работе. Никакого принудительного охлаждения производителем предусмотрено не было. Надо исправлять этот недочет.

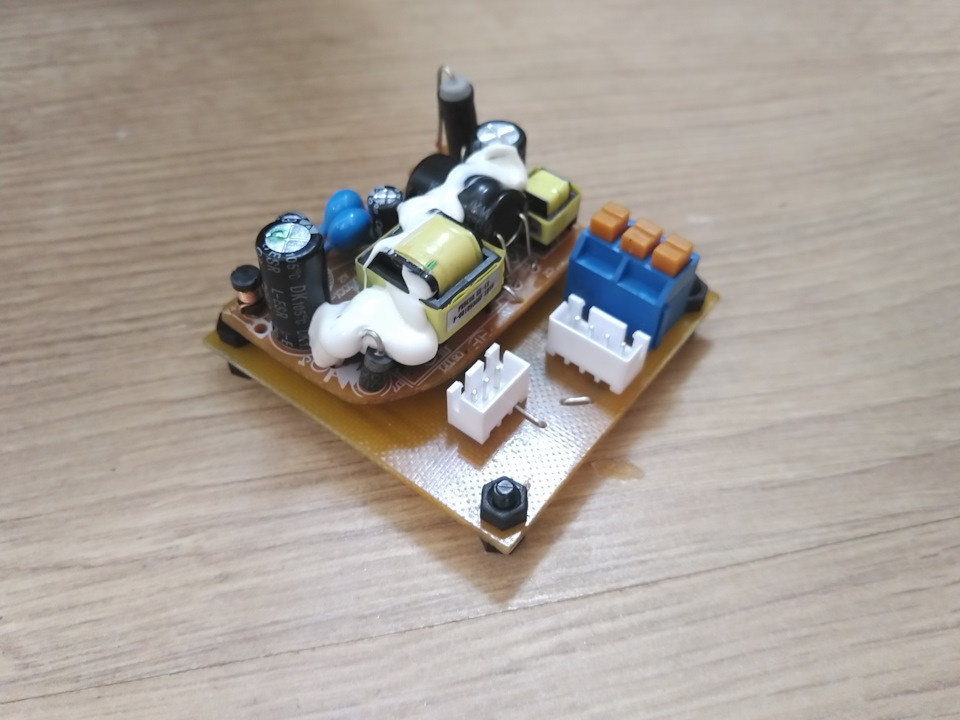

Решил реализовать эту систему отдельно от платы ЗУ, поэтому за две с небольшим сотни рублей заказал на WB адаптер питания 12В 0.5А (вентилятор в наличии был 12В 0.1А), а в небезызвестном ларьке с электронными компонентами прикупил за неполные полторы сотни температурный датчик LM335. Все остальное для сборки термостата было в наличии. Несложная схема на компараторе позволит включать вентилятор только при нагреве радиатора:

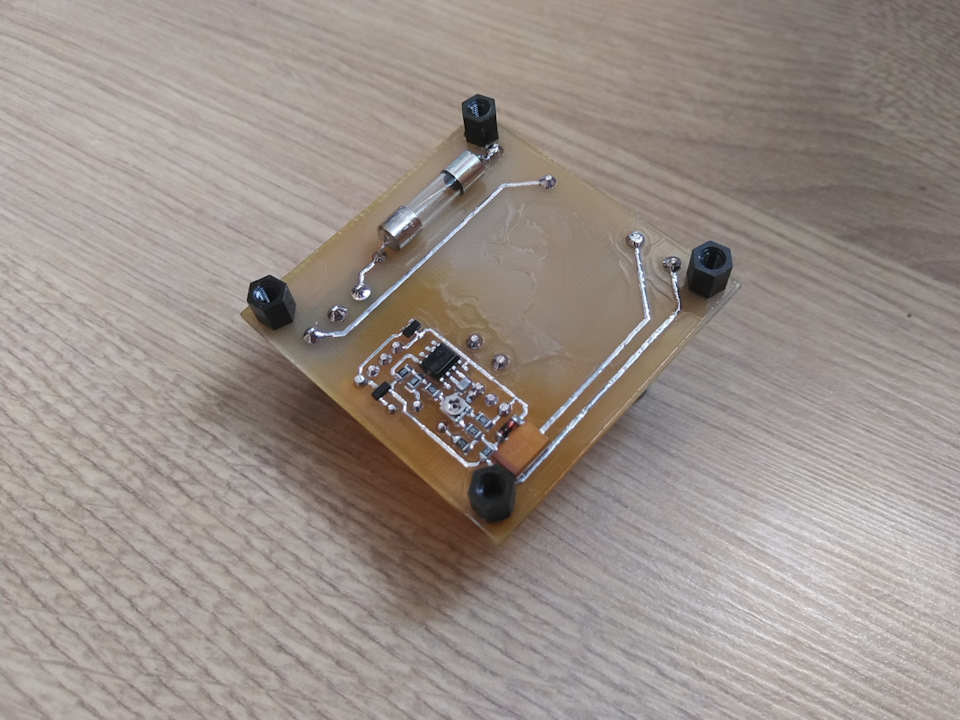

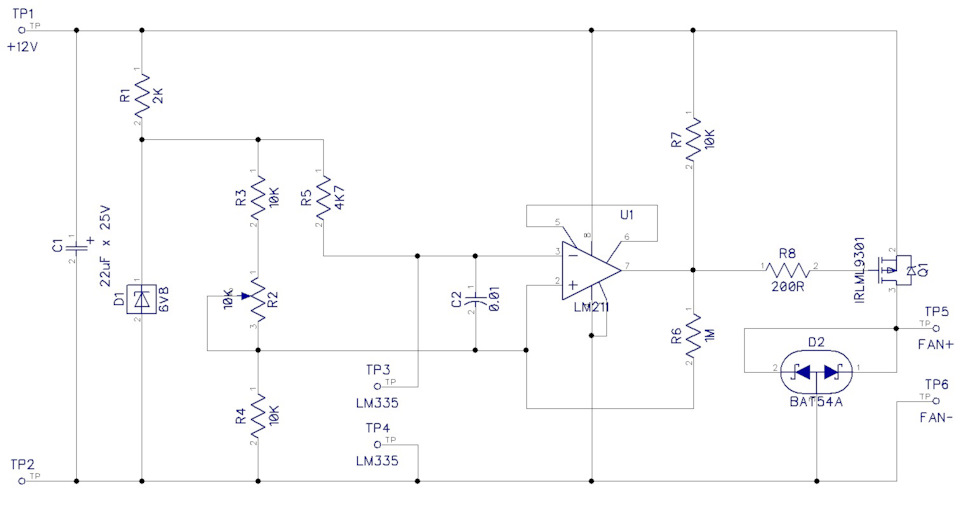

Схема собиралась уже не единожды, проверена и надежна. Развёл печатную плату размером 54х54 мм, на которой разместил внутренности сетевого адаптера, разъёмы для подключения питания, вентилятора и термодатчика:

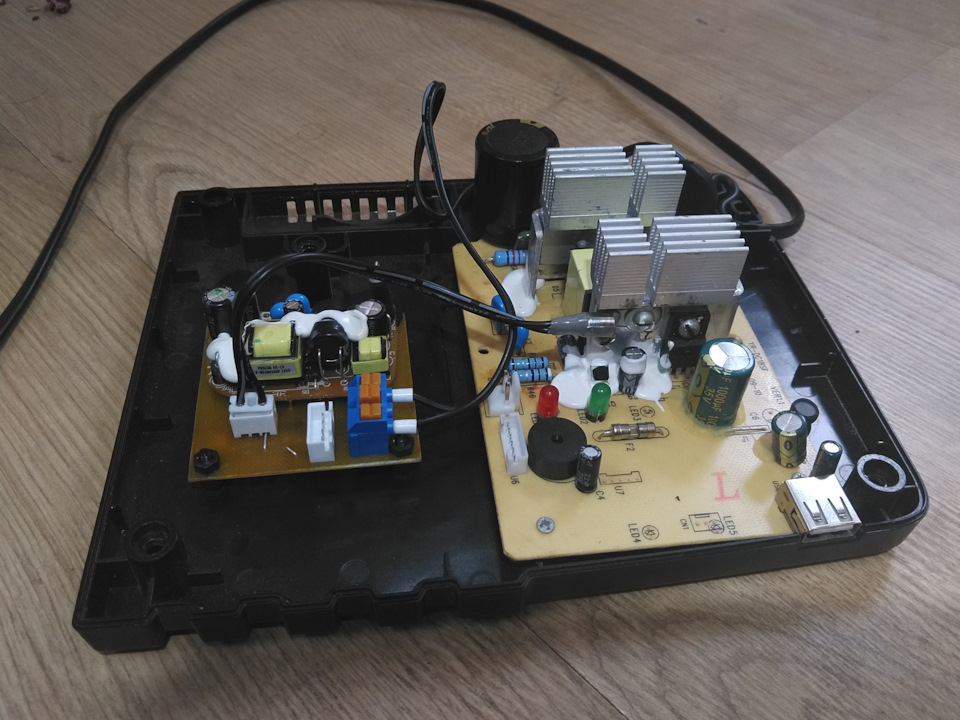

Сам датчик залил теплопроводным компаундом в медную клемму и прикрутил к радиатору, который тоже доработал:

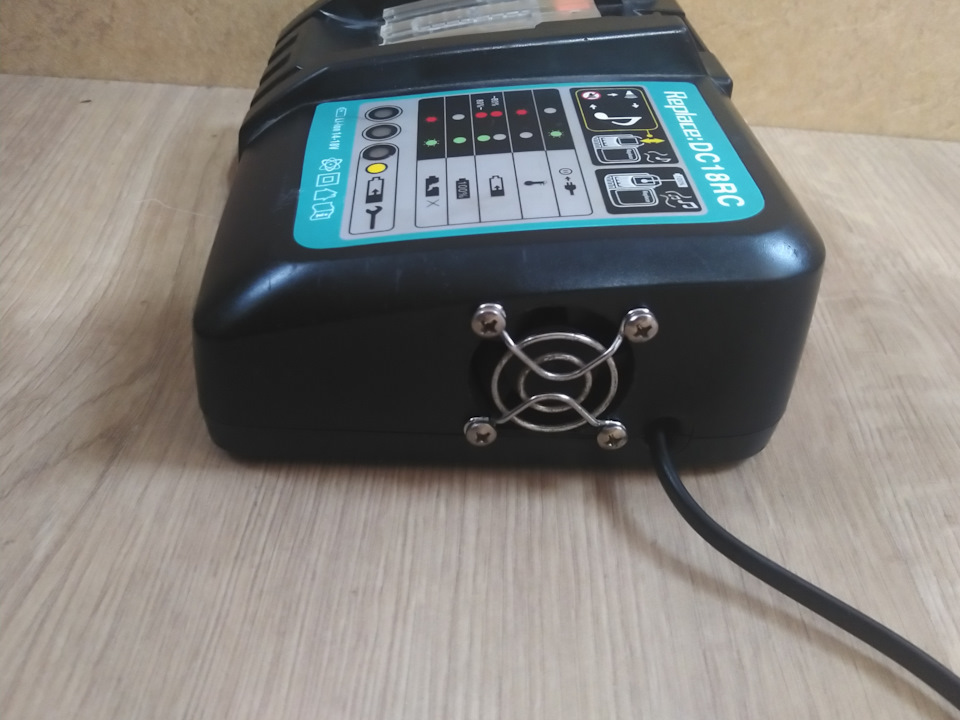

Вентилятор размером 40х40 мм врезал в боковую стенку прямо напротив радиаторов и импульсного трансформатора. Закрыл это дело защитной решеткой. Планирую еще воздушный фильтр, но это в перспективе:
Настроил схему на включение вентилятора при температуре радиатора 42 градуса. Проверял при комнатной температуре — вентилятор периодически включается только в процессе заряда.
Посмотрим, сколько теперь прослужит.
Всем мира и добра!
Купить можно здесь: http://alli.pub/5z3hjy
Характеристикам своим соответствует, ток заряда 2-3А
Вентилятора внутри нет поэтому сильно греется. разьем на плате под вентилятор есть поэтому можно поставить вентилятор на 12 или 24 вольта
Совместимые модели для:
BL1415 BL1420 BL1815 BL1820 BL1830 BL1840 BL1850 BL1845 BL1860
DC7100, DC711, DC9700,DC9710,DC18RA, DC18SE DC18SC DC1803 DC1804 DC1201 DC1290 DC1410 DC1412 DC1413 DC1414,
Литиевая батарея DC1470 DC1439 DC14SA LXT
Замена для Литиевое зарядное устройство Makita 14,4 в-18 в:DC18RC, DC18RA, DC18RD, DC18SF
Совместимость сАккумулятор Makita 14,4 в:
—BL1415, BL1440, 194065-3, 194066-1, BL1430, DA340DRF, BDF343
Совместимость сАккумулятор Makita 18 в:
—BL1860, BL1850, BL1840, BL1830, BL1820, BL1815, LXT-400, 194205-3, 194204-5, BL1820B, BL1830B, BL1850B BL1860B
Для лучшего охлаждения при работе добавил вентилятор на 24 вольта 40*40мм — http://alli.pub/5z3ghn
Если сразу взять на 24вольта то не придется ставить кренку и сразу можно подключить к разьему на плате вентилятор
