Page 1
Shenzhen Retevis Technology Co.,Ltd Web: www.retevis.com E-mail: kam@retevis.com… -
Page 2
RT95 UHF/VHF Two Way Radio RT95 Instruction Manual http://radioaficion.com/hamfiles/… -
Page 3
CONTENTS 1.FUNCTIONS & FEATURES …………….1 2.ACCESSORIES ………………… 2 3.INITIAL INSTALLATION …………….3 4.GETTING ACQUAINTED …………….8 5.WORKING MODE ………………11 6.BASIC OPERATIONS ……………… 12 7.FUNCTION MENU ………………16 8.CHANNEL MENU ………………21 9.KEYPAD MENU SETUP …………….25 10.DTMF SETTTING ………………26 11.PROGRAMMING SOFTWARE ………….. -
Page 4: Functions & Features
♦ Automatic power on function; ♦ Main unit and microphone key lock function; ♦ 5Tone signaling for data transfer,alarm, all call, ANI, remote kill, remote waken. ♦ DTMF-ANI or 5Tone-ANI for automatical calling recognition; ♦ Scrambler(Optional). RT95 UHF/VHF Two Way Radio…
-
Page 5: Standard Accessories
2. ACCESSORIES 2.1 Standard Accessories FUNC Microphone Transceiver Pads Mobile Bracket Screws DC Power Cable Adjusting screws non-slip mat Fuse(10A 250V) with Fuse Holder 2.2 Optional Accessories PC cable Car Antenna RT95 UHF/VHF Two Way Radio…
-
Page 6: Mobile Installation
24V battery. Be sure to use a 12V vehicle battery that has sufficient current capacity. If the current to the transceiver is insufficient, the display may darken during transmission, or transmitting output power may drop excessively. RT95 UHF/VHF Two Way Radio…
-
Page 7
♦ Do not directly connect the transceiver to an AC outlet. ♦ Use the supplied DC power cable to connect the transceiver to a regulated power supply. ♦ Do not substitute a cable with smaller gauge wires. RT95 UHF/VHF Two Way Radio… -
Page 8
» If you use the transceiver for a long period when the vehicle battery is not fully charged, or when the engine is OFF, the battery may become discharged, and will not have sufficient reserves to start the vehicle. Avoid using the transceiver in these conditions. RT95 UHF/VHF Two Way Radio… -
Page 9: Antenna Connection
» External speaker adopt double port BTL, please care about the connecting way. The speaker can not connect with the ground, otherwise the speaker will be fault. The wrong connecting way as the following picture. RT95 UHF/VHF Two Way Radio…
-
Page 10
Error Ground 3.4.2 Microphone For voice communications, connect a microphone equipped with an 8-pin modular plug into the modular socket on the front of the main unit. Press irmly on the plug until the locking tab clicks. FUNC Microphone connector http://radioaficion.com/hamfiles/… -
Page 11: Front Panel
Self define key Self define key Self define key Self define key Self define key Function key/ function group key Microphone Jack Channel switch/Push button/Key lock LCD display Display channel/frequency/function setting 4.2 Rear panel EXT SP RT95 UHF/VHF Two Way Radio…
-
Page 12
Functions Antenna connector Connect a 50 ohm antenna Ex-Speaker Jack Connect external speaker Power cable Connect a standard DC power cable 4.3 Display 11 12 13 14 18 19 20 21 22 Functions Displays the self define function when press P1 Displays the self define function when press P2 Displays the self define function when press P3 Displays the self define function when press P4… -
Page 13
When this key is in up position, It is unlock UP/DOWN key, when Lock UP/DOWN this key is in down poisition, UP/DOWN key will be locked MIC Connector Diagram(in the front view of connector) Key Pad Serial Data DOWN MIC GND RT95 UHF/VHF Two Way Radio… -
Page 14: Working Mode
» If transceiver programmed as professional transceiver mode and locked, you can’t return to amateur transceiver mode by manual operation from general setting. 4.Under any mode, the FUNC MENU setting can be changed and saved. RT95 UHF/VHF Two Way Radio…
-
Page 15: Adjusting The Volume
6. BASIC OPERATIONS 6.1 Switching the Power On/Off 1. Power On: in power off state press , the LCD displays » RETEVIS » then will displays current frequency or channel. for 2 seconds, the LCD displays «CLOSING», 2. Power Off: in power on state, press then the LCD display disappears.
-
Page 16
5. Turn the channel knob or microphone [UP]/[DOWN] key to choose the channel number to be stored. 6. Hold the [PX] key defined as V/M function to confirm and store the channel, the channel number stop flash and radio emits a beep sound, the channel is stored successfully. RT95 UHF/VHF Two Way Radio… -
Page 17: Ctcss Scan
LCD displays DCS, long press this key to enter DCS scan, turn channel knob or press microphone [UP]/[DOWN] key can change scan direction. Once finding a matching DCS signaling, it will stop 5 seconds then scan again, press any key to exit DCS scan. RT95 UHF/VHF Two Way Radio…
-
Page 18: Scan Skip
2. Long press [PUSH] button again, the downside LCD displays : Key Unlock, means the keypad is unlocked. » NOTE:When keypad lockout, except key, [PUSH] button and [PTT] key is available, other keys are invalid . RT95 UHF/VHF Two Way Radio…
-
Page 19: Frequency Step Size Setup
2. Press [PUSH] button, the menu value in LCD turns to green color. 3. Turn channel knob to choose wanted setting. Total 9 Channel step size available: 2.5K,5K,6.25K,10K,12.5K,20K,25K, 30K and 50K. 4. Press [PUSH] button or [P3] key to store setting and exit. RT95 UHF/VHF Two Way Radio…
-
Page 20: Display Mode Setup
4. Press [PUSH] button or [P3] key to store setting and exit 7.7 Scan Dwell Time Setup 1. Enter FUNCTION MENU list, choose No.07 function. 2. Press [PUSH] button, the menu value in LCD turns to green color. 3. Turn channel knob to choose wanted setting. RT95 UHF/VHF Two Way Radio…
-
Page 21
2. Press [PUSH] button, the menu value in LCD turns to green color. 3. Turn channel knob to choose brightless level, 1-3 level available. 4. Press [PUSH] button or [P3] key to store setting and exit. RT95 UHF/VHF Two Way Radio… -
Page 22: Pilot Frequency
2. Press [PUSH] button, the menu value in LCD turns to green color. 3. Turn channel knob to choose wanted setting FAIL: Revers display STAN: normal display 4. Press [PUSH] button or [P3] key to store setting and exit. RT95 UHF/VHF Two Way Radio…
-
Page 23
3. Turn channel knob to choose wanted setting ALL: All channel, signaling function setup resume factory default. OPT: All function menu setup resume factory default except CHAN MENU. 4. Press [PUSH] button or [P3] key to store setting and exit RT95 UHF/VHF Two Way Radio… -
Page 24: Channel Menu
5. Press [PUSH] button or [P3] key to store setting and exit. 8.3 HIGH/MID/LOW Power Selection 1. Enter CHAN MENU, choose No.3 function 2. Press [PUSH] button, the menu value in LCD turns to green color RT95 UHF/VHF Two Way Radio…
-
Page 25
CDT:You can hear the calling when receive a matchng carrier and CTCSS or DCS signaling TONE: You can hear the calling when receives matching carrier + optional signaling. C&T: You can hear the calling when receives matching carrier + CTCSS/DCS + optional signaling. RT95 UHF/VHF Two Way Radio… -
Page 26: Frequency Reverse
1. Enter CHAN MENU list, choose No.10 function 2. Press [PUSH] button, the menu value in LCD turns to green color. 3. Turn channel knob to choose wanted setting, press [FUNC] key to set the offset direction. RT95 UHF/VHF Two Way Radio…
-
Page 27: Busy Channel Lockout
4. Press [PUSH] button or [P3] key to store setting and exit 8.14 OWNID (SELF ID ENQUIRY) 1. Enter CHAN MENU list, choose No.14 function; 2. The LCD will display current channel DTMF ID or 5Tone ID. RT95 UHF/VHF Two Way Radio…
-
Page 28: Keypad Menu Setup
[PUSH] button to enter value setting. the menu value in LCD turns to green color 4. Turn channel knob to choose wanted setting. 5. Press [PUSH] button or [P3] key to store setting and exit. RT95 UHF/VHF Two Way Radio…
-
Page 29: Dtmf Settting
300MS: The time for transmit a single DTMF encode and the interval is 300MS, 500MS: The time for transmit a single DTMF encode and the interval is 500MS. 4. Press [PUSH] button or [P3] key to store setting and exit. RT95 UHF/VHF Two Way Radio…
-
Page 30: Programming Software
USB cable. then reinsert USB cable and open software, then rechoose COM Port, it will turn into normal operation. Therefore, please connect transceiver with computer after switching on the transceiver. Don’t restart transceiver power when it is connected with computer. RT95 UHF/VHF Two Way Radio…
-
Page 31: Trouble Shooting
Antenna connector has debris or damaged. Whether set Low power a. Frequency/channel different, pls modify Can not talk with other b. CTCSS/DCS different, pls reset members within the group c. Out of the communication range RT95 UHF/VHF Two Way Radio…
-
Page 32: Specifications
Wide band Narrow band Power Output 25W / 15W / 5W Modulation 16KΦF3E 11KΦF3E Adjacent Channel Power ≥70dB ≥60dB Hum & Noise ≥40dB ≥36dB Spurious Emission ≥60dB ≥60dB Audio Response +1~-3dB(0.3~3KHz) +1~- 3dB(0.3~2.55KHz) Audio Distortion ≤5% RT95 UHF/VHF Two Way Radio…
-
Page 33: Attached Chart
241.8 77.0 110.9 159.8 192.8 250.3 79.7 114.8 162.2 196.6 254.1 Self- 82.5 118.8 165.5 199.5 define 85.4 123.0 167.9 203.5 88.5 127.3 171.3 206.5 91.5 131.8 173.8 210.7 RT95 UHF/VHF Two Way Radio…
-
Page 34
280. 281. 282. 283. 284. 285. 286. 287. 288. 289. 290. 291. 292. 293. 294. 295. 296. 297. 450 298. 299. 300. 301. 302. 303. 304. 305. 460 306. 307. 308. 309. 310. 311. 312. RT95 UHF/VHF Two Way Radio… -
Page 35
479. 480. 481. 482. 483. 484. 485. 486. 487. 488. 489. 490. 491. 492. 493. 494. 495. 496. 497. 498. 499. 500. 501. 502. 503. 504. 505. 506. 507. 508. 509. 510. 511. 512. http://radioaficion.com/hamfiles/ RT95 UHF/VHF Two Way Radio…
Идем по списку радиостанций который выбрали подписчики ВКонтакте и на YouTube. Обзор на любительскую радиостанцию УКВ диапазона Retevis RT95. Радиостанция урожденная AnyTone AT-778UV и ныне продается под маркой Retevis RT95. Радиостанция работает в диапазонах 2м и 70см, и подходит как для любительских так и для не сложных профессиональных задач. Подробности в видеоролике, но забегая вперед скажу, что станция мне понравилась. Это отличный вариант для начинающего радиолюбителя желающего познакомиться с миром УКВ связи, для работы из автомобиля, через репитеры, и даже спутники.
( 7 оценок, среднее 4.71 из 5 )
✅ Автор и создатель журнала RADIOCHIEF.RU Радиолюбитель (позывной R3XCR). Более 10 лет в сфере гражданской и профессиональной радиосвязи. Пишу и снимаю обзоры на технику связи, а также занимаюсь ремонтом и доработками радиостанций.
NO.
Key
1
Antenna connector
2
Ex-Speaker Jack
3
Power cable
4.3 Display
1
10
2
16
17
3
NO.
Functions
1
Displays the self define function when press P1
2
Displays the self define function when press P2
3
Displays the self define function when press P3
4
Displays the self define function when press P4
5
Displays the self define function when press P5
6
Displays the self define function when press P6
7
Displays the main channel TX or RX status
8
Displays when Automatic power off function is on
9
Displays the main channel field strength
10
Displays main channel number in channel mode
11
Displays when set band width for main channel
12
Displays when main channel set CTCSS/DCS
13
Displays when main channel reverse function is on
14
Displays when main channel offset function is on
15
Displays when main channel is in scan list
16
Displays main channel frequency or name
17
Displays sub channel number in channel mode
18
Displays when setting band width for sub channel
19
Displays when current sub channel set CTCSS/DCS
20
Displays when sub channel reverse function is ON
21
Displays when sub channel offset function is ON
22
Displays when sub channel receive a signal
23
Display sub channel frequency or name
24
Displays signal strength of sub channel
25
Display voltage and menu setting
9
Functions
Connect a 50 ohm antenna
Connect external speaker
Connect a standard DC power cable
7 8
11 12
23
18 19 20 21 22
25
9
13 14
15
24
6
5
4
✅ Автор и создатель журнала RADIOCHIEF.RU Радиолюбитель (позывной R3XCR). Более 10 лет в сфере гражданской и профессиональной радиосвязи. Пишу и снимаю обзоры на технику связи, а также занимаюсь ремонтом и доработками радиостанций.
NO.
Key
1
Antenna connector
2
Ex-Speaker Jack
3
Power cable
4.3 Display
1
10
2
16
17
3
NO.
Functions
1
Displays the self define function when press P1
2
Displays the self define function when press P2
3
Displays the self define function when press P3
4
Displays the self define function when press P4
5
Displays the self define function when press P5
6
Displays the self define function when press P6
7
Displays the main channel TX or RX status
8
Displays when Automatic power off function is on
9
Displays the main channel field strength
10
Displays main channel number in channel mode
11
Displays when set band width for main channel
12
Displays when main channel set CTCSS/DCS
13
Displays when main channel reverse function is on
14
Displays when main channel offset function is on
15
Displays when main channel is in scan list
16
Displays main channel frequency or name
17
Displays sub channel number in channel mode
18
Displays when setting band width for sub channel
19
Displays when current sub channel set CTCSS/DCS
20
Displays when sub channel reverse function is ON
21
Displays when sub channel offset function is ON
22
Displays when sub channel receive a signal
23
Display sub channel frequency or name
24
Displays signal strength of sub channel
25
Display voltage and menu setting
9
Functions
Connect a 50 ohm antenna
Connect external speaker
Connect a standard DC power cable
7 8
11 12
23
18 19 20 21 22
25
9
13 14
15
24
6
5
4
Ли Люе Retevis является экспертом по двусторонней радиосвязи, аксессуарам и услугам связи, специализирующимся на деловом, открытом, любительском и детском радио. Их официальный webсайт RETEVIS.com
Каталог руководств пользователя и инструкций для продуктов RETEVIS можно найти ниже. Продукция RETEVIS запатентована и зарегистрирована под торговой маркой. Ли Люе
Контактная информация:
Отрасли: Телекоммуникации
Размер компании: сотрудники 51-200
Главное управление: Шэньчжэнь, провинция Гуандун
Модель: Частная
Основана: 2008
Специальности: рация, двусторонняя радиосвязь, беспроводная связь, любительское радио, любительское радио, рация для детей, рация для улицы, коммерческая рация с двусторонней связью, водонепроницаемая рация и рация на месте
Местонахождение: Научный и технологический парк Чжунхайсинь, № 12 Ганли 6-я дорога, улица Цзихуа, район Лунган Шэньчжэнь, Гуандун 518112, Китай
Проложить маршрут
Найти
Узнайте все о двусторонней Bluetooth-радиостанции RB39P с помощью этого руководства пользователя. Узнайте о его функциях, спецификациях и инструкциях по зарядке. Обеспечьте безопасное использование с помощью прилагаемой информации о гарантии и предупреждений. Загрузите дополнительные ресурсы с retevis.com.
Узнайте, как использовать метеорологическую радиостанцию RB67 One Key Group Call FRS NOAA с помощью этого подробного руководства пользователя. Откройте для себя его функции, аксессуары и инструкции по использованию для беспрепятственного общения. С легкостью выбирайте каналы, CTCSS/DCS и многое другое. Получите свой RB67 сегодня!
Узнайте, как с легкостью использовать радиостанцию GMRS высокой мощности RB89 с наушником Bluetooth, прочитав руководство пользователя. Этот продукт имеет 30 каналов и диапазон частот от 462.5500 МГц до 467.7250 МГц. Он также включает в себя зарядный порт Type-C и сопротивление антенны 50 Ом. Получите технические индикаторы, инструкции по использованию и многое другое.
Узнайте все о двухсторонней рации RT27 Long Distance Walkie Talkie из этого подробного руководства пользователя. Получите технические характеристики, инструкции по использованию и информацию о гарантии для этой мощной двусторонней радиостанции. Идеально подходящий для приключений на открытом воздухе, групповых мероприятий или профессионального использования, RT2 представляет собой надежный инструмент связи с выходной мощностью 27 Вт и частотой FRS. Прочтите сейчас, чтобы узнать больше.
Узнайте, как правильно использовать мобильную радиостанцию RB66 с помощью этого руководства пользователя. Соблюдайте меры предосторожности и инструкции по зарядке, чтобы обеспечить оптимальную производительность. Загрузите дополнительные ресурсы на retevis.com.
Узнайте, как работать с мобильной двусторонней радиостанцией RETEVIS RA86 GMRS, с помощью этого руководства пользователя. Откройте для себя функции этого мобильного радио, такие как 15 каналов GMRS, 10 каналов погоды NOAA и 260 кодов конфиденциальности. Обеспечьте безопасность себе и другим с помощью важных советов по использованию и инструкций по установке.
В этом руководстве пользователя приведены инструкции по эксплуатации безлицензионной двусторонней радиостанции NR10 с шумоподавлением от RETEVIS. Он включает важные меры предосторожности и рекомендации по зарядке для обеспечения оптимальной работы продукта.
Узнайте, как использовать радиостанцию двусторонней связи RETEVIS RB48, из этого подробного руководства пользователя. Соблюдайте правила техники безопасности и инструкции по зарядке для оптимальной работы. Откройте для себя все функции, включая отчеты о погоде NOAA и переключатель громкости/питания. Идеально подходит для тех, кто использует двухстороннее радио RB48 (2A3OORB48).
Узнайте о функциях и безопасности мобильной радиостанции RETEVIS RA86 из этого руководства пользователя. Благодаря 15 каналам GMRS, 260 кодам конфиденциальности и функции автоматического включения RA86 идеально подходит для ваших потребностей в связи. Обеспечьте безопасное использование с советами по установке, источнику питания и воздействию тепла. Начните прямо сейчас с помощью простых в использовании инструкций.
Узнайте, как правильно использовать Bluetooth-радиостанцию RETEVIS RB39 с двусторонней связью, из этого подробного руководства пользователя. Это руководство включает важные меры предосторожности, инструкции по зарядке и функциональные операции для модели RB39. Убедитесь, что ваша рация используется правильно с помощью этого полезного ресурса.
Summer Sale
RT95 Dual Band HAM Mobile Radio EU version
Price:
US$160.99
You Save:
US$ 160.99 -100%
SKU: EU-A9129B
Support the Chirp software
NOTE: Programming software: please click «support» to download
Order Handling Time within 3 Working days(Pre-sale products excluded).
67188 PEOPLE ARE LOOKING FOR THIS PRODUCT
- Secure Payments
- 30-Day Money-Back Guarantee
- Hassle-Free Warranty
- Lifetime Customer Support
Bulk order Inquiry
Personalize your device
OverView
Retevis RT95 25W Dual Band HAM Mobile Radio EU version
Suitable for Overlanding Jeep Truck
180 Degree Rotatable TFT LCD Display
Product Details

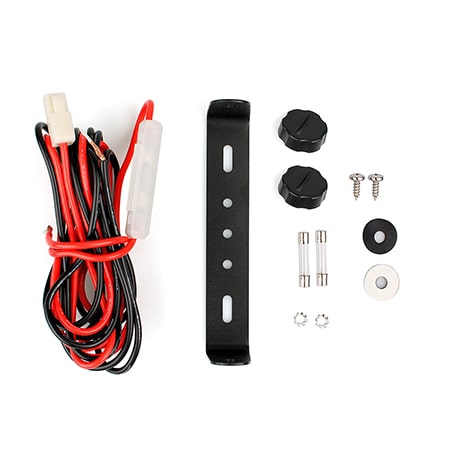

What’s in the Box？
- 1 x Mobile radio
- 1 x Power cable

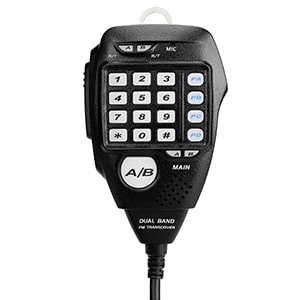

- 1 x Handheld mic
- 1 x One pack of screw and accessories
- 1 x User’s manual
Spec
Specifications
| Frequency Range | VHF:144-146MHz UHF: 430~440MHz | |
| Number of Channels | 200 channels | |
| Channel Spacing | 25K (Wide Band) 20K(Middle Band) 12.5K (Narrow band) | |
| Phase-locked Step | 2.5KHz, 5KHz, 6.25KHz, 10KHz, 12.5KHz, 20KHz, 25KHz, 30KHz, 50KHz | |
| Operating Voltage | 13.8V DC ±15% | |
| Squelch | Carrier/CTCSS/DCS | |
| Frequency Stability | ±2.5 ppm | |
| Operating Temperature | -20℃~+60℃ | |
| Dimensions(mm) | 124 (W) x 163(D) x 39 (H) | |
| Weight | about 0.64Kg | |
| RECEIVER | ||
| Wide band | Narrow band | |
| Sensitivity (12dB Sinad) | ≤0.25μV | ≤0.35μV |
| Adjacent Channel Selectivity | ≥60dB | ≥60dB |
| Audio Response | +1~-3dB(0.3~3KHz) | +1~-3dB(0.3~2.55KHz) |
| Hum & Noise | ≥45dB | ≥40dB |
| Audio distortion | ≤5% | |
| Audio power output | >2W@8 | |
| TRANSMITTER | ||
| Wide band | Narrow band | |
| Power Output | 25W / 15W / 5W | |
| Modulation | 16KΦF3E | 11KΦF3E |
| Adjacent Channel Power | ≥70dB | ≥60dB |
| Hum & Noise | ≥40dB | ≥36dB |
| Spurious Emission | ≥60dB | ≥60dB |
| Audio Response | +1~-3dB(0.3~3KHz) | +1~- dB(0.3~2.55KHz) |
| Audio Distortion | ≤5% |
Feature
- Adopt superior quality material, better technology and high quality radiator to ensure stable and durable operation
- 180 degree rotatable TFT LCD display
- Full alloy body for heat radiation
- Amateur mode and professional mode for different operation requirement
- Distribute buttons reasonably, convenient for operation
- Separate band width setting for each single channel, Wide 25K, Middle band20K, Narrow band 12.5K
- 200 programmable memory channels, identified by editing name
- Separate CTCSS, DCS, DTMF, 5Tone setting for each single channel,rejecting extra calling from other radios
- Various scan functions including CTCSS/DCS scan function
- Smart menu control and PC programming control
- Voltage level protection
- LCD brightless control
- Automatic power on function
- Main unit and microphone key lock function
- 5Tone signaling for data transfer, alarm, all call, ANI, remote kill, remote waken
- DTMF-ANI or 5Tone-ANI for automatical calling recognition
- Password function
- Dualwatch function
- Talk around function
- Frequency reverse function
- Offset function
Product Reviews
Support
Retevis RT95 – бюджетная двухдиапазонная VHF/UHF автомобильная радиостанция, подходящая для любительского использования и различных профессиональных задач. Стационарная программируемая рация Ретевис РТ95 отличается стильным корпусом с продуманным дизайном, современной многофункциональной тангентой, большим контрастным дисплеем, хорошим динамиком и модуляцией, разнообразным настраиваемым функционалом, надёжностью, устойчивостью к вибрациям.

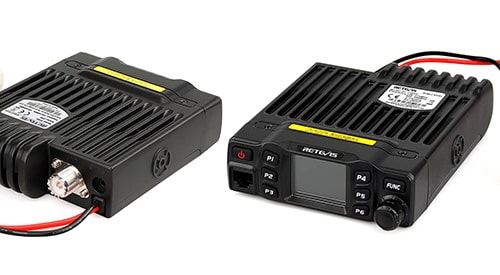

Внешний вид Retevis RT95
Прочный чёрный цельный корпус радиостанции выполнен из литого алюминия. Рельефный корпус-шасси хорошо отводит тепло от нагревающихся элементов, обеспечивая защиту от перегрева. Динамик с прекрасным качеством звука расположен на пластиковой нижней крышке. Сзади размещены разъёмы для внешнего динамика (3,5 Jack), подключения антенны SO-239, кабель питания с разъёмом питания и предохранителем на нём самом. Органы индикации и управления сосредоточены на пластиковой лицевой панели с выдвинутым вперёд укрупнённым ЖК-экраном. В левой части передней панели располагаются кнопки включения / выключения питания / и гнездо для подключения гарнитуры, а в правой части – кнопка FUNC, отвечающая за выбор функции / выбор группы функций, и вращающийся переключатель, совмещенный с кнопкой. По обе стороны от LCD-дисплея занимают места по три программируемых клавиши Р1…Р6, выполняющие функции, отображаемые на экране рядом с ними. Цветной яркий TFT дисплей с хорошо читаемыми символами расположен в центре и отображает всю текущую информацию о рабочем состоянии радиостанции: частота, уровень принимаемого сигнала, номер канала, напряжение питания, значение меню, уровень громкости, мощность, режим шумоподавления, мониторинг, сканирование и другие функции и параметры. Современная гарнитура с настраиваемой по яркости подсветкой янтарного и синего цвета оснащена клавиатурой, с помощью которой можно выполнять все основные операции. В центральной части расположены блоки цифровых и программируемых клавиш, сверху – микрофон и светодиоды индикации приёма / передачи, снизу – динамик, индикация выбранного VFO и кнопка А/В (быстрый выбор верхнего или нижнего диапазона в качестве основного). На правом торце микрофона расположились кнопки UP и DOWN (увеличение / уменьшение частоты, номера канала или другого параметра) и их блокировка, на левом – укрупнённая выпуклая PTT для передачи сигнала. Шнур тангенты средней жёсткости, разъём RG45 в месте входа, залит пластиком под давлением, что обеспечивает долгий срок эксплуатации.

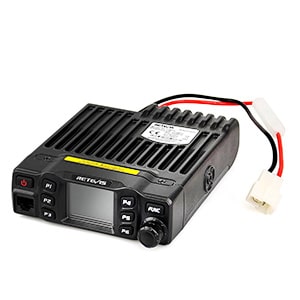

Фото Retevis RT95
Технические характеристики рации Retevis RT95
| Диапазон частот, МГц | VHF (2 м) 144 – 146,
UHF (70 см) 430 – 440 |
| Напряжение питания, В | 13,8 |
| Шаг сетки частот, кГц | 1 / 2,5 / 6,25 / 10 / 12,5 / 20 / 25 / 30 / 50 |
| Ширина полосы, кГц | 12,5 / 20 / 25 |
| Программируемые каналы памяти | 200 |
| Шумоподавители | CTCSS / DCS / Спектральный |
| Стабильность частоты | 2,5 ppm |
| Передатчик | |
| Выходная мощность, Вт | 5 / 15 /25 |
| Модуляция | 16KΦF3E/ 11KΦF3E |
| Шумы и помехи, дБ | широкий диапазон: ≥ 40, узкий: ≥ 36 |
| Звуковое искажение, % | ≤ 5 |
| Приёмник | |
| Избирательность по соседнему каналу, дБ | ≥ 60 |
| Шумы и помехи, дБ | широкий диапазон: ≥ 45, узкий: ≥ 40 |
| Чувствительность при SINAD = 12 дБ | широкий: ≤ 0,25 мкВ, узкий: ≤ 0,35 мкВ |
| Звуковое искажение, % | ≤ 5 |
| Тип | Автомобильная, стационарная |
| Тип разъёма гарнитуры | RG45 |
| Вес, г | 640 |
| Габариты, мм | 124 х 163 х 39 |
| Производитель | Shenzhen Retevis Technology Co., LTD |
Функции радиостанции Retevis RT 95
| Шумоподавление ручное и автоматическое | есть |
| Звуковой сигнал ВЕЕР | есть |
| Уровень срабатывания шумоподавления | есть |
| Установка частотного шага | есть |
| Выбор режима экрана | есть |
| Установка пароля | есть |
| Яркость подсветки дисплея и клавиатуры микрофона DIM | есть |
| Ограничение времени передачи (Time Out Timer – TOT) | есть |
| Направление отображения экрана (DIR) | есть |
| Звуковое подтверждение нажатия клавиш (BP) | есть |
| Переключение между основным каналом и подканалом | есть |
| Наблюдение за двумя каналами RDW | есть |
| Сканирование | есть |
| Настройка времени ожидания и пауз сканирования | есть |
| Автоматическое управление (AOP) и отключение (APO) питания | есть |
| Пилот-тон для дистанционного управления ретранслятором | есть |
| Редактирование настроек канала | есть |
| Блокировка клавиатуры | есть |
| RTDF (RX/TX разнос частот приема/передачи) | есть |
| Установка направления и значения частотного разноса | есть |
| Сброс к заводским настройкам | есть |
| CTCSS/DCS кодирование и декодирование | есть |
| Выбор уровня выходной мощности | есть |
| Выбор ширины диапазона | есть |
| Запрет передачи | есть |
| Возможность перепрограммирования | есть |
| Блокировка занятого канала | есть |
Особенности радиостанции Retevis RT-95
- Возможность раскрытия диапазона частот без программирования VHF: 136 – 174 МГц, UHF: 400 – 490 МГц.
- Два рабочих режима: профессиональный и любительский.
- Индивидуальные настройки полосы для каждого канала в отдельности.
- 36 уровней громкости.
- Удобное и продуманное расположение программируемых кнопок на микрофоне.
- Переключение ведущего динамика: на тангенте или в самой рации, а также активация этих динамиков вместе.
- Поворот индикации дисплея на 180 градусов.
- Возможность подключения и использования внешнего громкоговорителя.
- Широкий настраиваемый функционал.
-
Комплектация радиостанции Retevis RT95
-
Радиостанция 1 шт. Тангента 1 шт. Скоба крепления радиостанции 1 шт. Кабель питания с предохранителем 1 шт. Монтажный набор 1 шт. Предохранитель 1 шт. Инструкция по эксплуатации 1 шт. Упаковка 1 шт. Радиостанция собрана на новейшей элементной базе, может работать сразу в двух диапазонах, что делает совместимой с портативными и стационарными рациями других производителей. Автомобильная рация Retevis RT95 — прекрасный вариант для аналоговых радиолюбительских задач по разумной цене.Не знаете, подходит ли данная радиостанция именно Вам? Специалисты antey.by помогут сделать надёжный выбор!
-
Двухдиапазонные антенны для раций в каталоге Антей Бай
Cyber Monday Deals
Support the Chirp software
NOTE: Programming software: please click «support» to download
GETTING CLOSER! ONLY $50.00 AWAY FROM FREE SHIPPING!
Order Handling Time within 3 Working days(Pre-sale products excluded).
70371 PEOPLE ARE LOOKING FOR THIS PRODUCT
- Secure Payments
- 30-Day Money-Back Guarantee
- Hassle-Free Warranty
- Lifetime Customer Support
OverView
Retevis RT95 25W Dual Band HAM Mobile Radio EU version
Suitable for Overlanding Jeep Truck
180 Degree Rotatable TFT LCD Display
Product Details
Button Example
RT95 прочный и стабильный двухдиапазонный трансивер в красивом корпусе с расширенным и надежным набором функций. Это любительское мобильное радио специально разработано для водителей и использует философию инноваций и практичности.
-
Описание
-
Детали
Описание
|
|
 |
Выходная мощность 25 Вт: RT95 обеспечивает более широкий диапазон передачи и приема при меньшем энергопотреблении.
CTCSS, DCS, DTMF, 5Tone: отдельная настройка CTCSS, DCS, DTMF, 5Tone для каждого отдельного канала, отклонение дополнительных вызовов от других радиостанций.
Двойной диапазон / двойной дисплей / двойное наблюдение: одновременное отображение и мониторинг частоты UHF VHF.
Отличное качество звука: с двойным звуковым компандором воспроизводится четкий сбалансированный стереоэффект.
|
|
 |
Редактируемые каналы памяти: 200 каналов, которые вы можете назвать и отредактировать; 6 боковых клавиш, которые можно запрограммировать как ярлыки.
Подключение к базовой станции: поддержка хранения каналов CTCSS / DCS для частот UHF и VHF.
Большой ЖК-экран: ЖК- дисплей с возможностью поворота на 180° для выбора при необходимости ЖК-дисплея и кнопки управления яркостью. Цветной ЖК-дисплей обеспечивает четкое изображение даже ночью.
Максимальная адаптивность: Гора, Город, Пригород, Равнина.
|
|
 |
|
|
| Диапазон частот | VHF: 144 – 148 МГц UHF: 430 – 440 МГц |
| Количество каналов | 200 каналов |
| Расстояние между каналами | 25 кГц (широкополосный) 20 кГц (средний диапазон) 12,5 кГц (узкополосный) |
| Шаг с фазовой синхронизацией | 2,5 кГц, 5 кГц, 6,25 кГц, 10 кГц, 12,5 кГц, 20 кГц, 25 кГц, 30 кГц, 50 кГц |
| Рабочее напряжение | 13,8 В постоянного тока ± 15% |
| Шумоподавитель | Несущая / CTCSS / DCS |
| Стабильность частоты | ± 2,5 ppm |
| Рабочая температура | -20℃ ~ +60℃ |
| Размеры (мм) | 124 (Ш) x 163 (Г) x 39 (В) |
| Вес | 640 г |
| Широкополосный | Узкополосный | |
| Чувствительность (12 дБ SINAD) | ≤ 0,25 мкВ | ≤ 0,35 мкВ |
| Селективность по соседнему каналу | ≥ 60 дБ | ≥ 60 дБ |
| Аудиоответ | +1 ~ -3 дБ (0,3 ~ 3 кГц) | +1 ~ -3 дБ (0,3 ~ 2,55 кГц) |
| Фон и шум | ≥ 45 дБ | ≥ 40 дБ |
| Искажение звука | ≤ 5% | ≤ 5% |
| Выходная аудио мощность | >2 Вт@ 8 | > 2 Вт@ 8 |
| Широкополосный | Узкополосный | |
| Выходная мощность | 25 Вт / 15 Вт / 5 Вт | 25 Вт / 15 Вт / 5 Вт |
| Модуляция | 16KΦF3E | 11KΦF3E |
| Мощность соседнего канала | ≥ 70 дБ | ≥ 60 дБ |
| Фон и шум | ≥ 40 дБ | ≥ 36 дБ |
| Паразитное излучение | ≥ 60 дБ | ≥ 60 дБ |
| Аудиоответ | +1 ~ -3 дБ (0,3 ~ 3 кГц) | +1 ~ – дБ (0,3 ~ 2,55 кГц) |
| Искажение звука | ≤ 5% | ≤ 5% |
|
Комплектация:
|
 |
Описание
Базово-мобильная радиостанция Retevis RT95
Двухдиапазонная радиостанция UHF / VHF с тангентой в комплекте и мощностью передатчика до 25 Вт.
Охлаждение происходит бесшумно через радиатор, который является корпусом.
Сразу два динамика, один в тангенте, а другой в корпусе.
Удобная ручка волкодера и программируемые клавиши на корпусе.
Особенности:
Дисплей рассчитан на большой угол обзора, а удобная функция переворота изображения на 180 градусов позволяет расположить корпус той стороной, которая вам удобнее. Динамик расположен на нижней стороне корпуса и для установки на столе будет лучше перевернуть станцию.
Возможность регулировать яркость подсветки кнопок тангенты будет очень полезна для работы в кабине машины где важно выставить уровень яркости приборов.
Испытания:
Была обследована радиостанция RETEVIS RT95. Чувствительность радиостанции составляет 0,17 мкв. Выходная мощность передатчика в режиме LOW-3,9-4,5Вт, MID- около 12Вт,HI- 18-20 Вт. Громкость встроенного динамика достаточная, модуляция громкая.
Радиостанция собрана по схеме прямого преобразования с приемником на микросхеме RDA 1846S. Корпус и печатная плата выполнены аккуратно, флюс в основном отмыт, монтаж деталей ровный. Программное обеспечение интуитивно понятное и позволяет очень гибко настроить все основные и вспомогательные функции радиостанции. Программируется радиостанция через микрофонное гнездо кабелем J9129A.
Дизайн радиостанции оставляет положительные впечатления, дисплей информативный и яркий.
Комплектация
1 x Мобильная станция
1 x Кабель питания
1 x Микрофон
1 x Упаковка с крепежными элементами
1 x Инструкция по эксплуатации
Параметры:
- Диапазоны частот VHF:144-146 мГц UHF: 430-440 мГц
- Количество каналов 200
- Мощность передатчика от 5 Вт до 25Вт
- Шаг частот 2.5кГц, 5кГц, 6.25кГц, 10кГц, 12.5кГц, 20кГц, 25кГц, 30кГц, 50кГц
- Напряжение питания 13.8V DC
- Стабильность частоты ±2.5 ppm
- Температура эксплуатации -20C-+60 c
- Габариты(mm) 124 x 163 x 39
- Вес 0.64Kg
Базово-мобильная радиостанция Retevis RT95
Базово-мобильная радиостанция Retevis RT95
Цена:
16120 руб.
Артикул: 00028170
Нет в наличии.
Доставка по Москве бесплатная
Гарантия производителя:
Радиооборудование и аксессуары, антенно-фидерное оборудование — 1 год
Аккумуляторные батареи — 6 месяцев
Цена актуальна на: 28.11.2023
Наличие в магазинах:
Товар отсутсвует
×
×
Тест
- Обзор
- Характеристики
- Отзывы0
- (без названия)
Автомобильная радиостанция VHF [136-174]MHz, UHF [400-490]MHz диапазона.
Выходная мощность 25Вт. Режим VFO и памяти. Возможность программирования частоты в память с компьютера и без него. Канальный и частотный режим работы. Возможно подключение внешнего динамика. ЖК цветной дисплей. Функция переворота экрана на 180°. 6 программируемых кнопок.
Технические характеристики
ОБЩИЕ
- Частотный диапазон: VHF (136-174MHz), UHF(400-490MHz)
- Количество каналов: 200
- Разнесение каналов: 25K (широкая полоса) 20K (средняя полоса) 12,5 K (узкая полоса)
- Шаг частоты: 2,5кГц, 5кГц, 6,25кГц, 10кГц, 12,5кГц, 20кГц, 25кГц, 30кГц, 50кГц
- Рабочее напряжение: 13,8V DC±15%
- Шумоподавление: несущая/CTCSS/DCS
- Стабильность частоты: ±2,5 ppm
ПРИЁМНИК (широкая полоса):
- Чувствительность: ≤0,25µV
- Селективность смежного канала: ≤0,35µV
- Фон: ≥45dB
- Искажение звука: ≤5%
- Выходная мощность звука: >2W@8
ПЕРЕДАТЧИК (широкая полоса):
- Выходная мощность: 25W/15W/5W
- Модуляция: 16KΦF3E
- Мощность соседнего канала: ≥7dB
- Фон: ≥40dB
- Паразитное излучение: ≥60dB
- Искажение звука: ≤5%
Комплект
- Радиостанция
- Тангента
- Кабель подключения к бортовой сети
- Скоба крепления
- Запасной предохранитель
Внимание! Антенна и кабель для программирования не входят в комплект!
| Бренд | Retevis |
| Тип радиостанции | автомобильная |
| Диапазон | 2х-диапазонная (VHF/UHF) |
| Мощность передачи | 25 Вт |
| Класс влагозащищённости | нет |
| Размер (Д*Ш*В) | 163 × 124 × 39 мм |
| Вес | 640 г |
| Температура использования (°С) | -20 — 60 |
| Цвет | чёрный |
| В комплект входит | устройство, кабель питания, гарнитура, элементы крепления, руководство пользователя |
