- Системы безопасности автомобилей
- Однонаправленные системы
- Системы обратной связи
- Системы запуска
- Автономные поисковые системы
- CAN устройства
- Устройства для обеспечения безопасности
- Модули управления, реле, датчики, сирены
Послепродажная электроника – это наш профиль.
Обновление вашего автомобиля в наших надежных руках. Вы можете нам доверять.
Автомобильная охранная система рассчитана на профессиональную установку.
Характеристики
Полное описание
Данная модель охранной системы также рассчитана на профессиональную установку, она комплектуется двумя брелоками в виде трехкнопочного бумеранга. Система имеет два программируемых канала управления. Один из них – мощный, способный напрямую управлять множеством автомобильных аксессуаров; коммутируемый ток до 30 А. Встроенное реле блокировки 30 А.
Стандартные системные функции.
- KeeLoq + динамический код+.
- Двухканальный приемник (программируется до четырех передатчиков).
- Два программируемых трехкнопочных передатчика.
- Кнопочный переключатель.
- Двухзонный пьезоэлектрический датчик удара.
- Сирена.
- Встроенное реле управления габаритными огнями.
- Встроенная универсальная выходная мощность для управления замком.
- Встроенное реле (30 А) для блокировки с нормально замкнутыми контактами (ARM).
- Встроенное реле (30 А) для управления сервисными устройствами, подключенными к каналу CH2.
- Дистанционное управление центральным замком автомобиля в режиме Valet и при работающем двигателе.
- Два разъемных соединения для подключения внешних датчиков удара и объема.
- Ограничение ложной тревоги для всех зон, всех датчиков.
- Две взаимодополняющие цепи блокировки (требуется установка дополнительного реле).
- Два канала управления устройствами автосервиса (дополнительный канал блокировки, управление стеклоподъемниками, выход «вежливой» подсветки, управление открыванием багажника, независимое управление пейджером).
- Многофункциональный светодиодный индикатор.
- Оперативная память.
- Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режиме полной защиты, даже без ключа зажигания.
- Бесшумная постановка и снятие системы с охраны.
- Временное отключение датчика (-ов) удара.
- Отключите сигнал тревоги от пульта дистанционного управления.
- Дистанционное управление функцией «Паника» во всех режимах.
- Звуковое подтверждение режима Valet.
- Звуковое и световое предупреждение при активации системы.
- Ограниченный по времени режим будильника.
- Охрана периметра.
- Обойти зону повреждения.
- Память Valet, DISARM (снята с охраны), TRIGGERS (состояние входа безопасности) при выключении системы.
- Немедленное срабатывание сигнализации при выключении / включении системы в режиме охраны).
- Контроль открытия багажника с временным отключением датчиков и капота / защитного канала капота.
- Длительное дистанционное отключение и включение сирены (ночной режим) в режиме охраны.
- Поиск автомобиля.
Программируемые системные функции.
- Персональный программируемый код для отключения и управления системой.
- Задержка постановки системы на охрану: 5 сек, 60 сек.
- Автоматическое закрытие дверей при включении зажигания.
- Автоматическая разблокировка дверей при выключенном зажигании.
- Раздельное (безопасное) открывание дверей водителя и легкового автомобиля по командам с передатчика.
- Функция сброса.
- Управление центральным замком при сбросе.
- Длительность импульса для команды программируемых замков: 0,9 сек, 3,5 сек.
- Двойной импульс для отпирания дверей.
- Закрыть все (КОМФОРТ) – программирование импульса закрытия двери на 15 или 30 секунд после ввода.
- Функция управления вторичным каналом 2.
- Функция управления вторичным каналом 3.
- Функция Anti-Hi-Jack при включенном зажигании.
- Отключить системные «ложные» срабатывания.
- Защита при работающем двигателе.
- Функция AV – снятие системы с охраны в два этапа.
- Пассивный блок двигателя (функция иммобилайзера).
- Восстановить настройки по умолчанию.
Внимание!
Этот продукт недоступен для установки, попробуйте выбрать что-нибудь из текущих предложений:
- Напряжение питания 9-15 В
- Потребляемый ток – до 20 мА
- КПД при температуре от -40 до + 85
- Несущая частота радиоканала – 433,92
- Вес – 1100 гр.
- Блок питания для брелока 12 В без обратной связи
- Максимальное количество брелоков – 4
- Страна происхождения: Тайвань
- Центральный блок управления
- 2 односторонних пульта дистанционного управления
- 6-тональная неавтономная сирена мощностью 20 Вт
- 2-х уровневый датчик удара
- Реле блока двигателя
- Смена услуги
- Красный светодиодный индикатор
- Концевой выключатель
- 3 провода для установки
- 2 стеклянные наклейки
- Инструкция по установке и эксплуатации
- Возможность управления режимом Valet с переключателя
- Программируемый пассивный режим иммобилайзера
- Автоматический Anti-Hi-Jack или дистанционное управление
- Персональный PIN-код для аварийного отключения
- Полное отключение сенсорных зон при постановке на охрану
- Возможность открывать только водительскую дверь при снятии с охраны
- Возможность защиты автомобиля при работающем двигателе с ключом в замке зажигания
- Пассивная программируемая самоактивация
- Программируемый сброс
- Обход неисправной зоны
- Возможность запоминания сигналов тревоги с указанием зоны
- Встроенный нормально закрытый моторный замок
- Внешний моторный блок нормально открытый
- Наличие входа для дополнительного датчика
- вход «-» для концевых выключателей капота / багажника
- 2 выхода питания для указателей направления / размера до 7,5 А на канал
- Панический режим
- Возврат в предыдущее состояние в случае сбоя питания с активацией тревоги
- Программируемое управление блокировкой при включении / выключении зажигания
- Выходная мощность для управления замком через встроенное реле (до 15 А)
- Программируемый выход на замок багажника
- Программируемый выход для стеклоподъемника
- 2 дополнительных программируемых канала
- Программируемый комфортный режим
- Возможность запрограммировать задержку выключения внутреннего освещения на 5 или 60 секунд
- Программируемое управление освещением салона
- Возможность бесшумной постановки / снятия с охраны
- Управление алгоритмом программирования системы с помощью кнопок на пульте дистанционного управления, кнопки Valet и ключа зажигания
- Длительность импульса центрального замка 0,9 / 3,5 / 15/30 / 2х1
- Программируемый доступ к дополнительному пейджеру
- Максимальный радиус действия одностороннего брелока – 30 метров
- Код динамического управления Keeloq
- Возможность постановки и снятия с охраны разными кнопками
- 3-х кнопочный пульт дистанционного управления
- Пульт дистанционного управления с индикацией низкого заряда батареи
Среди ряда односторонних охранных сигнализаций марки Sheriff APS наиболее удачной по праву считается охранная система 35 pro. Она выгодно отличается от других недорогих автосигнализаций элегантным дизайном панелей управления, качественной работой и довольно большим набором функций.
Приставка Pro означает, что модель предназначена для профессиональной установки и обладает максимально широким функционалом в рамках возможностей модели.
Особенности сигнализации Sheriff APS-35 pro
Система безопасности имеет все необходимые функции для обеспечения надежной защиты автомобиля. Автосигнализации Sheriff aps 35 pro управляются с помощью пультов дистанционного управления, которые изменяют кодировку сигнала, предотвращая возможность его перехвата с помощью устройства под названием «код-граббер». Особенностью данной модели является наличие светодиодного индикатора заряда аккумулятора, редко входящего в серию дешевых сигнализаций.
В стандартную комплектацию автосигнализации aps 35 входят:
- Блок двигателя со встроенным реле.
- Возможность подключения дверных замков, замков капота и багажника
- Реле переключения размера
- Постановка на охрану при включенном зажигании
- Бесшумная и обезвреживающая охрана
- Поисковый (панический) режим, позволяющий найти машину на стоянке
- Функция защиты от кражи. Программа вызывает тревогу при включении зажигания
- Управление кнопкой секретной парковки и многое другое
Помимо основных функций, система имеет ряд программируемых функций:
- Персональный код доступен только владельцу будильника
- Задержка установки будильника 5 секунд или 1 минута
- Автоматическое закрытие / открытие дверных замков при работающем двигателе
- Переустановка ограждения
- Удаление будильника в два этапа
- Профилактика ложноположительных результатов
- Вариант сброса к заводским настройкам
Существенным преимуществом является также то, что при отключении питания, например, при низком заряде аккумулятора, индивидуальные настройки владельца сохраняются в памяти устройства.
Комплектация и стоимость сигнализации Sheriff 35 pro
Есть несколько вариаций этой модели. Их главное отличие заключается во внешнем виде панели управления, которая может быть изготовлена из разных материалов и иметь разный цвет корпуса. Так, автосигнализация aps 35pro t4 ruby sheriff отличается стальным корпусом пульта дистанционного управления, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой самозащиты составляет около 35 долларов.
Автосигнализация aps 35pro t7 sheriff имеет новый дизайн брелка, который удобно лежит в руке. На пульте теперь есть бесшумная кнопка безопасности и металлическая петля для фиксации, что обеспечивает долговечность устройства. Устройство также имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Он также колеблется в районе 35-40 долларов в зависимости от региона продаж и точки продажи.
В стандартный набор автосигнализации sheriff aps 35 pro входят:
- Модуль управления с крепежом
- Два пульта дистанционного управления
- Сигнальный звонок (может быть недоступен в некоторых комплектациях)
- Датчик удара с двухзонным действием
- Кнопка Valet с соединительными кабелями
- Конец двери
- Комплект кабелей с заглушками
- Крепеж
- Реле блока двигателя
- Стеклянная наклейка

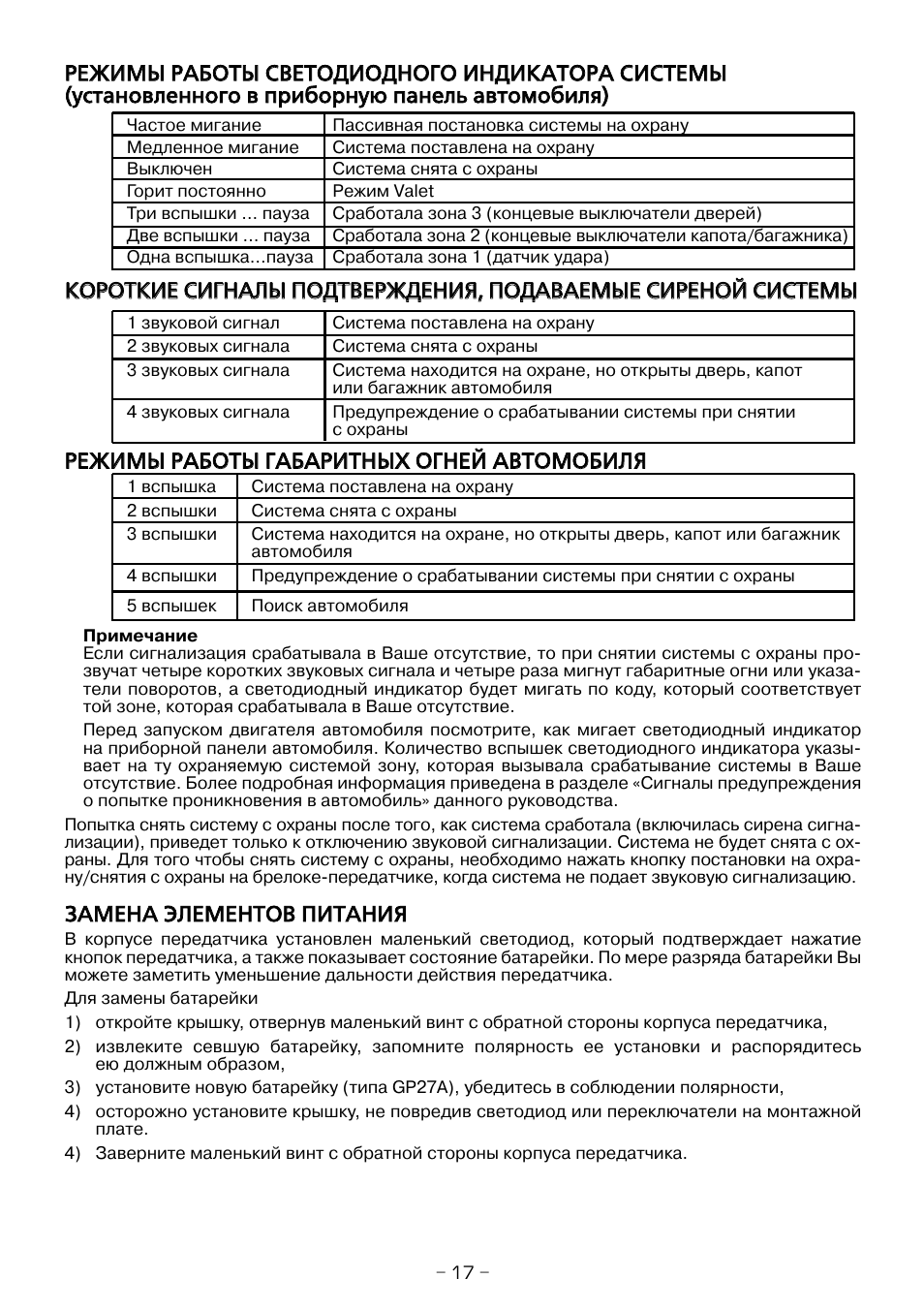

- инструкция для автосигнализации шериф апс 35 на русском
Преимущества Sheriff APS-35 pro. Что привлекает покупателя
Автосигнализация АПС-35 пользуется большой популярностью у автовладельцев. На основе этой простой односторонней модели было создано множество различных вариантов и модификаций, отвечающих различным предпочтениям и потребностям.
В чем преимущество автосигнализации sheriff aps 35 pro и недостатки системы, вы можете узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный и бесперебойный сигнал, динамический отклик системы и отсутствие сбоев. | Отсутствие двусторонней связи. При выборе новой сигнализации большинство водителей выбирают системы обратной связи, которые отправляют уведомление об активации на брелок |
| Продолжительность. Сигнализация APS Sheriff надежна и долговечна на различных транспортных средствах | Уменьшенная дальность приема. Производитель указывает дальность действия пульта ДУ 30 м, на практике она может быть даже короче и составляет от 10 до 15 метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация aps 35 pro sheriff по праву считается одной из лучших по соотношению цены и качества | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо работает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на низкую стоимость и простоту, сигнализация выполняет все стандартные функции безопасности и предоставляет несколько дополнительных функций. | В моделях типа aps 35pro silver sheriff кожаный ремешок, на котором крепится панель управления, выполнен из некачественного материала. Быстро изнашивается и теряет внешний вид |
Возможность подключения дополнительных элементов: доводчиков окон, замков дверей и багажников.
Некоторые комплекты не имеют сирены. Производитель комплектует сигнализацию sheriff aps 35pro в двух вариантах: с звонком и без звонка. Перед покупкой необходимо уточнить, какой вариант вам предлагается.
Брелок с индикатором заряда аккумулятора. Водитель всегда знает, когда пора менять аккумулятор и в случае поломки точно знает, что проблема не в источнике питания.
Поломки, характерные для сигнализаций APS-35 pro
Автомобиль безопасности sheriff 35 pro отличается высокой надежностью и экономичностью. Он способен на 100% удовлетворить запросы владельцев бюджетных автомобилей и удивляет некоторыми дополнительными функциями, которые обычно не входят в комплектацию данной ценовой категории.
Автосигнализация апс 35 выходит из строя редко, но все же есть характерные неисправности системы. Давайте рассмотрим самые распространенные и способы от них избавиться.
1. Двери не закрываются пультом дистанционного управления.
Возможные причины неисправности:
- контакты кнопки отключены
- электрическая схема автосигнализации aps 35 pro нарушена при установке
- Окисленные концевые выключатели
Способы решения проблемы: разомкнутые контакты повторно соединяют, тщательно изолируя их. Места окисления очищаются и обрабатываются специальной антикоррозионной смазкой. Если система была установлена некорректно, необходимо найти ошибку и исправить ее. Лучше доверить эту процедуру профессионалам
2. Будильник звонит без причины
Возможные причины неисправности:
- Датчик удара подключен неправильно
- Потеряны настройки датчика
Способы устранения: во время резкого изменения температуры на улице датчик удара автосигнализации aps 35pro sheriff может стать слишком чувствительным и вызывать ложные срабатывания. Для настройки датчика необходимо найти на его корпусе приспособление для регулировки и выставить необходимые параметры.
3. Пульт дистанционного управления работает только с очень близкого расстояния
Возможные причины неисправности:
- Низкий заряд батареи
- Блок установлен слишком глубоко внутри автомобиля и сигнал до него не доходит
- Неисправность приемной антенны на агрегате
Способы решения проблемы: меняются разряженные батарейки, блок управления помещается в пределах досягаемости пульта ДУ. Если проблема заключается в том, что антенна плохо принимает сигнал, вам следует обратиться в мастерскую по ремонту автосигнализаций.
Как подключить Sheriff APS-35 pro самостоятельно
Как и все продукты APS, система охранной сигнализации 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить самозащиту может любой водитель, имеющий некоторый опыт работы с электрооборудованием автомобиля.
Монтаж осуществляется в 3 этапа. Сначала монтируются все элементы оборудования: сирена, блок управления, датчик вибрации, световой индикатор. Затем подключают проводку по инструкции к автосигнализации aps 35pro. После
соединение завершено, проверьте работу сигнализации.
При проведении работ следует учитывать следующие нюансы:
- Установите все детали и кабели в безопасное место. В них не должно быть влаги и они не должны контактировать с горячими частями двигателя
- Провода скручиваются в жгуты с помощью изоленты или пластиковых стяжек. Все контакты тщательно заизолированы.
- Сирена и модуль управления, а также кнопка Valet расположены таким образом, что злоумышленникам будет сложно добраться до них и выключить сигнал
- Все провода обязательно должны совпадать по цвету, как прописано в инструкции к автосигнализации sheriff aps 35 pro
Если будут приняты все меры предосторожности и установка произведена по схеме, сигнализация будет работать без сбоев и прослужит долгие годы.
Подходит ли сигнализация APS-35 pro на автомобили марки ВАЗ
Ответ однозначен: конечно, да! Многие владельцы автомобилей отечественного производства используют именно эти системы безопасности, поскольку они доступны по цене и просты в использовании.
Многие владельцы ВАЗ предпочитают самостоятельно устанавливать сигнализацию aps 35 pro sheriff на свои автомобили, что несложно сделать благодаря подробной инструкции по установке и отдельным схемам для автомобилей ВАЗ 2109, 2110 и Нива.
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей об автосигнализации aps 35 pro в основном положительные. Многие люди стремятся к стабильной производительности, простоте настройки и доступной цене.
Среди пользователей также есть отрицательные отзывы, в основном из-за отсутствия современных функций и слабого сигнала пульта ДУ. Ниже представлены впечатления некоторых автомобилистов.
| Положительные отзывы | Плохие отзывы |
| Миша (avtozvuk.ua) |
Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел полгода назад в проверенном магазине. Ребята порекомендовали именно этот комплект, он работает хорошо и стоит недорого. Фактически после установки и настройки будильник работает как часы!
Сан Саныч (rozetka.com.)
Я получил эту серебряную сигнализацию sheriff aps 35pro просто потому, что мне понравился дизайн брелка. После недели использования я очень разочаровался в этом оборудовании. Мало того, что ремешок оказался не кожаным и изношен за пару дней, он еще и не работает должным образом. Включать и выключать его можно только с близкого расстояния, и то, если подойти к нему спереди. То есть, чтобы открыть машину, нужно бегать по машине с пультом. Короче не тревога, а настоящие неудобства.
Дима (hotline.ru)
Меня вполне устраивает сигнализация Sheriff 35 PRO. За свои деньги он делает все, что ему нужно. Без проблем ставит и снимает с охраны, не глючит, ни с того ни с сего не работает. Я полностью доволен и не планирую тратить лишние деньги на модные навороты.
Пользуюсь этим будильником около года. Стоит на Peugeot Boxer. Датчик удара очень чувствительный. Сколько раз мне приходилось вскакивать посреди ночи от громкого шума. Также плохой сигнал между пультом дистанционного управления и ресивером. Не всегда получается с первого раза. Лучше бы вы купили что-то дороже и получше этого китайского барахла.
У меня на Cherry установлена автосигнализация sheriff aps 35pro silver. При выборе обратил на себя внимание изящный дизайн брелка, ну и все необходимые функции есть. Я вообще машину надолго нигде не выхожу, но иногда нужна охрана. Мне нравится, что по звуку можно легко найти машину на парковке и открыть багажник, когда руки заняты.
Стоит на Бехе, ставил предыдущий хозяин. Брелок красивый и удобный, но функций маловат. Подходит только для классических автомобилей, которые все равно никто не угонит. Без обратной связи в таком репортаже нет смысла, просто пугать молодежь во дворе. Скоро поменяю на что-нибудь посерьезнее, а то боюсь за свою БМВ.
Костя
Хорошая отчетность. Подключил сам. На это ушел целый день, но оно того стоило. Работает отлично, глюков за 2 года нет. Мое мнение, почему именно эти две части, которые стоят больших денег и постоянно гудят багами. Лучше поставить APS PRO 35 и спать спокойно!
Виктор Данилович (ugonavto.net)
Купил недавно это “чудо техники” и крайне недоволен. Брелки какие-то легкие, ненадежные, провода в комплекте тоже хрупкие, изоляция плохая. Разъемы ослабли. Еле собрал все это в одну кучу. Вроде работает, но как-то страшно.
Федор (hotline.ru)
Установил шериф aps 35 pro t1. К производителю претензий нет. Есть все необходимые функции и даже немного больше. Например, силовые кабели для центральных замков и брелок с подсветкой. Считаю, что за такую цену найти что-то лучше нереально.
Односторонняя сигнализация – из прошлого века. Их устанавливают только прихвостни. Постоянный глюк, боязнь жары и мороза. А брелок не доходит до машины с седьмого этажа. Я никому не рекомендую этот отчет!
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все характеристики sheriff aps 35 pro и отзывы пользователей о его работе, можно смело сказать, что данный сигнализатор является одним из лучших по соотношению цены и качества. Не стоит ожидать от него невозможного, поскольку это простое устройство с односторонней связью и базовым набором функций, но APS-35 pro вполне способен обеспечить надежную защиту.
Использование данной автоматической защиты возможно практически на всех автомобилях, независимо от модели и года выпуска. Но он лучше всего подходит для дешевых автомобилей, которые не часто становятся целью профессиональных угонщиков.
Сигнализация APS-35 pro также отлично подходит для отечественных автомобилей. Хорошо зарекомендовал себя на таких моделях, как Приора, Калина, ВАЗ 2110 и старый Ладакх. Это хорошее решение для тех, кто не гонится за модой, но хочет оснастить свой автомобиль надежной и экономичной противоугонной системой.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемная эксплуатация данного оборудования во многом обеспечивается доступной и подробной инструкцией. Руководство по APS 35 входит в каждый комплект. Он состоит из нескольких разделов, изучив которые, вы сможете не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого вы можете узнать:
- Как ставить и снимать с охраны
- Что означают световые и звуковые сигналы в любой ситуации
- Как пользоваться режимами Паника и Антивор
- Когда использовать кнопку услуги Valet
- Как настроить тихую безопасность и многое другое
2. Программируемые функции позволяют установить собственный режим работы системы. Они несут ответственность за:
- Отключить ложные срабатывания
- Задержка постановки системы на охрану
- Сброс аварийного сигнала
- Раздельное открытие пассажирских и военных дверей
- Безопасность при включении блока питания и т.д.
3. Раздел, касающийся установки сигнализации, включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установка пульта управления, сирены, световой сигнализации, датчика удара
- Подключение электропроводки
- Конфигурация пультов-передатчиков
- Настройка датчика удара
- Проверка работы системы
Также инструкция включает несколько приложений, одно из которых описывает особенности установки на автомобили ВАЗ.
Видео — Видеообзор автомобильной сигнализации Sheriff APS-35PRO
Видео — Sheriff APS-35 Pro установлена на Volvo s70
01:57
SHERIFF APS-35PRO Автомобильная Сигнализация | Распаковка avtozvuk.ua
02:03
Видеообзор автомобильной сигнализации Sheriff APS-35PRO
04:09
Моя распаковка Автосигнализация Sheriff APS-35 PRO
01:27
Sheriff TX 35 PRO в выкидной корпус ключ Авто ключ выкидной ключ
01:54
Sheriff APS-35 PRO Автосигнализация. Комплектация
01:52
Sheriff APS-35PRO Silver АВТОМОБИЛЬНАЯ Сигнализация avtozvuk.ua
01:03
Sheriff APS-35 Pro установлена на Volvo s70
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И Д…
Модель «aps 35 pro sheriff
- Изображение
- Текст
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
1
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ Anti Hi Jack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА Anti Hi Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS 35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
С СТ ТА АН НД ДА АР РТ ТН НЫ ЫЕ Е Ф ФУ УН НК КЦ ЦИ ИИ И С С…
Страница 3
- Изображение
- Текст
3
С
СТ
ТА
АН
НД
ДА
АР
РТ
ТН
НЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Динамический код KeeLoq+.
•
Двухканальный приемник (возможность программирования до четырех передатчиков).
•
Два трехкнопочных программируемых передатчика.
•
Кнопочный переключатель Valet.
•
Двузонный пьезоэлектрический датчик удара.
•
Cирена.
•
Встроенное реле управления габаритными огнями.
•
Встроенный универсальный силовой выход управления замками дверей.
•
Встроенное реле (30 A) блокировки с нормально замкнутыми контактами (ARM).
•
Встроенное реле (30 A) управления сервисными устройствами, подключаемыми к каналу CH2.
•
Дистанционное управление центральным замком автомобиля в режиме Valet и при
работающем двигателе.
•
Два разъемных соединения для подключения внешних датчиков удара и объема.
•
Ограничение ложных срабатываний по всем зонам, всех датчиков.
•
Две цепи комплиментарных блокировок (требуется установка дополнительного реле).
•
Два канала управления сервисными устройствами автомобиля (канал дополнительной
блокировки, управление стеклоподъемником, выход вежливой подсветки, управление
открыванием багажника, независимое управление пейджером).
•
Многофункциональный светодиодный индикатор.
•
Память срабатываний.
•
Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режим
полной охраны, даже при отсутствии ключа зажигания.
•
Бесшумная постановка и снятие системы с охраны.
•
Временное отключение датчика(ов) удара.
•
Отключение сигнала тревоги с пульта дистанционного управления.
•
Дистанционное управление функцией Паника во всех режимах.
•
Звуковое подтверждение режима Valet.
•
Звуковое и световое предупреждение о срабатывании системы.
•
Ограниченное время режима тревоги.
•
Охрана периметра.
•
Обход зоны неисправности.
•
Память состояний Valet, DISARM (снято с охраны), TRIGGERS (состояние входов
охраны) при отключении питания системы.
•
Немедленное включение тревожной сигнализации при отключении/включении
питания системы в режиме ARM (охрана).
•
Управление открыванием багажника с временным отключением датчиков и канала
охраны капот/багажник.
•
Долговременное дистанционное выключение и включение сирены (ночной режим)
в режиме охраны.
•
Поиск автомобиля.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РУ
УЕ
ЕМ
МЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Программируемый персональный код отключения и управления системой.
•
Задержка постановки системы на охрану: 5 сек, 60 сек.
•
Автоматическое запирание дверей при включении зажигания.
•
Автоматическое отпирание дверей при выключении зажигания.
•
Раздельное (безопасное) открывание водительской и пассажирских дверей автомобиля
командами с брелока передатчика.
•
Функция перепостановки на охрану.
•
Управление центральным замком при перепостановке на охрану.
•
Программируемая длительность импульса управления замками дверей: 0,9 сек, 3,5 сек.
•
Двойной импульс отпирания дверей.
•
Закрыть все (КОМФОРТ) – программирование импульса закрытия дверей на 15 или 30 сек
при постановке на охрану.
•
Функция управления дополнительным каналом 2.
•
Функция управления дополнительным каналом 3.
•
Функция Anti Hi Jack при включении зажигания.
4
•

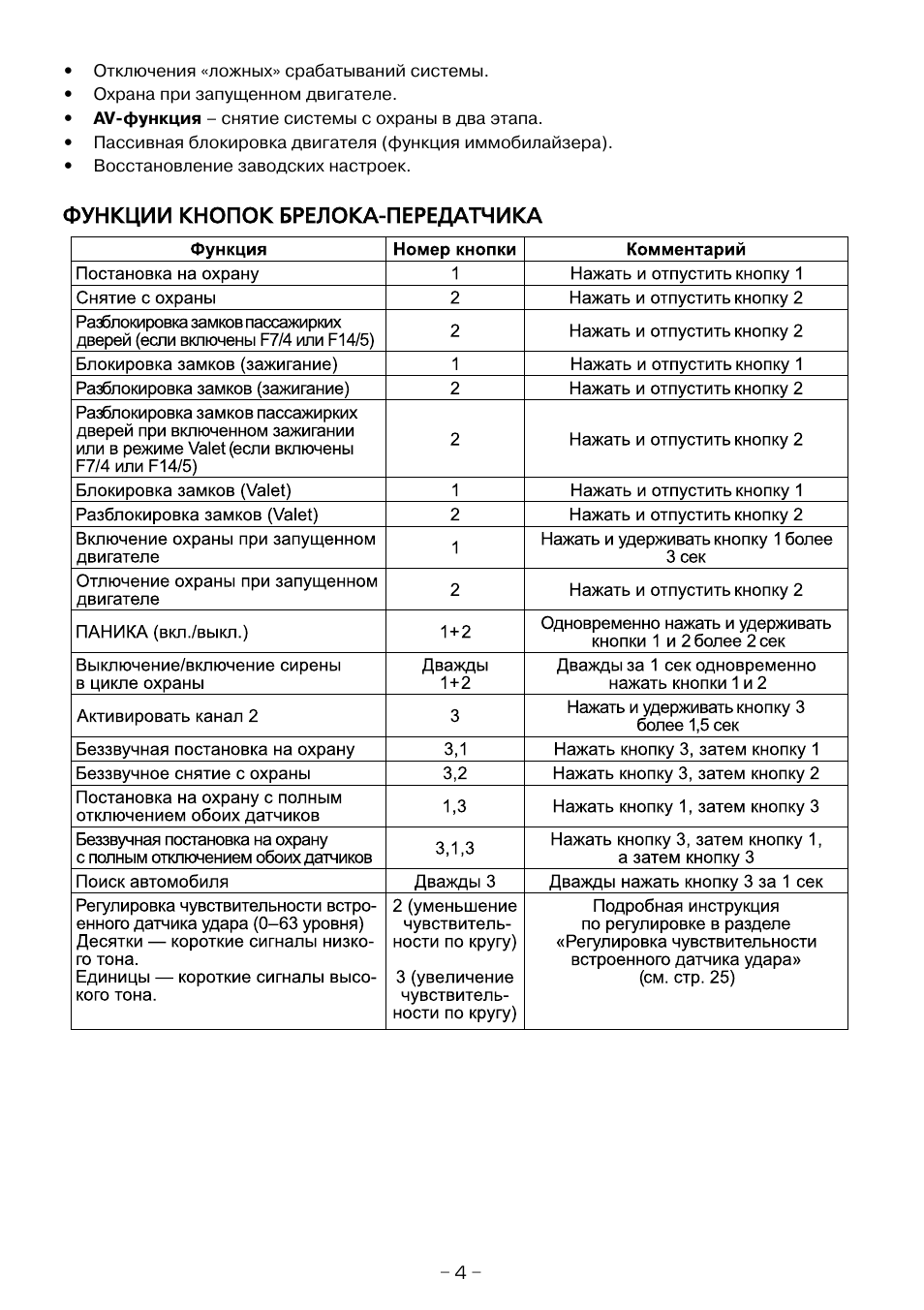

Отключения «ложных» срабатываний системы.
•
Охрана при запущенном двигателе.
•
AV функция – снятие системы с охраны в два этапа.
•
Пассивная блокировка двигателя (функция иммобилайзера).
•
Восстановление заводских настроек.
Передатчики, обладающие технологией защиты цифровых кодов от перехвата (KeeLoq)
В брелоках передатчиках, входящих в комплект данной охранной системы, используется
наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых
в настоящий момент автомобильных охранных систем. Некоторые из современных опытных
угонщиков автомобилей используют устройства, известные как перехватчики кодов (code
grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройст
вом дистанционного управления охранной системой автомобиля. После ухода водителя угон
щик использует данный код для снятия системы с охраны.
В отличие от описанных выше устройств дистанционного управления брелоки передатчики,
входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каждый
раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный сигнал
вашего брелока передатчика, охранная система на него просто не отреагирует.
Если кнопка на вашем брелоке передатчике нажималась более 30 раз, когда он находился вне
пределов управления охранной системой (например, если с ним играли дети), система не бу
дет реагировать на вызов брелока передатчика, когда вы снова решите им воспользоваться.
Вам необходимо синхронизировать ваш брелок передатчик с приемником охранной системы.
Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы
на охрану на брелоке передатчике. После этого система снова будет реагировать на все ко
манды дистанционного управления.
Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И К
КН
НО
ОП
ПО
ОК
К Б
БР
РЕ
ЕЛ
ЛО
ОК
КА
А П
ПЕ
ЕР
РЕ
ЕД
ДА
АТ
ТЧ
ЧИ
ИК
КА
А
Постановка на охрану Снятие с охраны Управление дополнительн…
Страница 5
- Изображение
- Текст
Постановка на охрану
Снятие с охраны
Управление дополнитель
ным каналом CH2
Рис. 1
А
АК
КТ
ТИ
ИВ
ВН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Один раз нажмите и отпустите кнопку 1 постановки системы на охрану на брелоке
передатчике.
3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.
4. Габаритные огни автомобиля мигнут один раз.
5. Сирена подаст один короткий звуковой сигнал подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Бесшумная активная постановка на охрану
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Кратковременно нажмите кнопку 3, а затем кнопку 1 постановки системы на охрану
на брелоке передатчике.
3. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
4. Габаритные огни автомобиля мигнут один раз. Звукового сигнала подтверждения не будет.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
В
ВР
РЕ
ЕМ
МЕ
ЕН
НН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е Д
ДА
АТ
ТЧ
ЧИ
ИК
КА
А У
УД
ДА
АР
РА
А
Если Вы оставляете Ваш автомобиль на городской улице с оживленным движением и велика
вероятность ложных срабатываний системы, ОТКЛЮЧИТЕ ДАТЧИК(И) при постановке систе
мы на охрану, для чего кратковременно нажмите кнопку 1, а затем в течение 4 сек кнопку 3 на
брелоке передатчике. Сирена подаст длинный звуковой сигнал, подтверждая отключение
датчика удара на текущий период охраны.
5
Р РУ УЧ ЧН НА АЯ Я П ПО ОС СТ ТА АН НО ОВ ВК КА А С СИ ИС С…
Страница 6
- Изображение
- Текст
6
Р
РУ
УЧ
ЧН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
Если Вы по какой либо причине не можете воспользоваться брелоком передатчиком
для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet
в любое время даже при отсутствии ключа зажигания.
Полная постановка системы на охрану
1. Кратковременно нажмите, отпустите, а затем нажмите и удерживайте (более 3 сек) кноп
ку Valet до подтверждения звуковым сигналом включения режима постановки на охрану.
2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия
последней двери:
а) если дверь была закрыта, система будет ждать открытия, а затем закрытия последней
двери,
б) если дверь была открыта, система будет ждать закрытия последней двери.
3. После того как закрыта последняя дверь и по истечении 3 секундного интервала времени
включится режим полной охраны.
Если имеется дополнительная цепь запирания/отпирания замков дверей и включена
программируемая функция F6/3 (блокировка замков дверей при перепостановке систе
мы на охрану), то двери автомобиля будут заперты.
Ручная постановка в режим охраны выполняется только на один цикл до снятия систе
мы с охраны.
Примечание
После выключения зажигания ручная постановка в режим охраны может быть выполнена толь
ко после 5 секундной задержки.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. В течение 30 секунд будут работать сирена и
мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных
огней прекратится и система будет продолжать контролировать все цепи защиты автомо
биля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в тече
ние шести 30 секундных циклов и затем отключится; данная зона защиты будет изолиро
вана, и система продолжит контролировать остальные цепи защиты автомобиля.
Каждый раз, когда система ставится на охрану, светодиодный индикатор, установленный
в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного индика
тора служит визуальным предупреждением для потенциальных грабителей или угонщиков.
В качестве индикатора используется светоизлучающий диод, потребляющий небольшой ток.
поэтому, даже если система оставлена в режиме охраны на длительное время, работа свето
диодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.
При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего
30 секундного цикла сигнализации, привлекая внимание к автомобилю.
Дополнительная функция. Каждый раз, когда система ставится на охрану, блокируется це
пь стартера автомобиля. При этом двигатель автомобиля не может быть запущен даже с
помощью ключа зажигания.
Когда система находится на охране, любой сильный удар по кузову или стеклу автомоби
ля приведет к срабатыванию датчика удара и включению сигнализации.
Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара,
после чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
Подходя к автомобилю, нажмите и отпустите кнопку 2 снятия системы с охраны на брелоке
передатчике.
1. Система выключит режим охраны.
2. Светодиодный индикатор погаснет.
7
3. Габаритные огни автомобиля мигнут два раза.
4. Сирена подаст два коротких звуковых сигнала подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
А
АВ
ВТ
ТО
ОМ
МА
АТ
ТИ
ИЧ
ЧЕ
ЕС
СК
КА
АЯ
Я П
ПЕ
ЕР
РЕ
ЕП
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А Н
НА
А О
ОХ
ХР
РА
АН
НУ
У ((ф
фу
ун
нк
кц
ци
ия
я F
F6
6))
Если включена функция F6 – автоматическая перепостановка на охрану, то при снятии си
стемы с охраны светодиодный индикатор начнет быстро мигать указывая на то, что если
в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Ес
ли в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор погаснет
и режим постановки системы на охрану будет отменен. Перепостановка на охрану выпол
няется без блокирования замков дверей или с блокированием замков дверей в зависимо
сти от выбора функций F6/2 или F6/3.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
1. Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия систе
мы с охраны на брелоке передатчике.
2. Система выполнит действия в соответствии с режимами запрограммированных функций.
3. Габаритные огни автомобиля мигнут два раза.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки две
рей автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона авто
мобиля при выполнении, например, процедуры прогрева двигателя.
Постановка на охрану:
1) включите зажигание и запустите двигатель,
2) закройте все двери, капот и багажник,
3) нажмите и удерживайте кнопку 1 постановки системы на охрану в течение 3 сек,
4) светодиодный индикатор на приборной панели автомобиля начнет медленно мигать,
5) габаритные огни автомобиля мигнут один раз,
6) сирена подаст один короткий звуковой сигнал.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Функция постановки на охрану при запущенном двигателе – программируемая функ
ция F10 и может быть включена или выключена.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М
Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
1. Включите двигатель.
2. Закройте все двери, капот и багажник.
3. Кратковременно нажмите кнопку 3, а затем нажмите и удерживайте кнопку 1 постановки
системы на охрану на брелоке передатчике в течение 3 сек.
4. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
5. Габаритные огни автомобиля мигнут один раз.
. Сирена не будет подавать звуковых сигналов подтверждения. …
Страница 8
- Изображение
- Текст
8
6. Сирена не будет подавать звуковых сигналов подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. Включатся все блокирующие цепи. При этом
двигатель автомобиля заглохнет и попытки запустить его заново ни к чему не приведут.
В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После это
го звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать
контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь
открытой, сирена будет работать в течение шести 30 секундных циклов и затем отключит
ся; данная зона защиты будет изолирована, а система продолжит контролировать осталь
ные цепи защиты автомобиля.
Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы
габаритные огни автомобиля мигают в течение всего 30 секундного цикла сигнализации,
привлекая внимание к автомобилю.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Снятие системы с охраны при работающем двигателе осуществляется кратковременным
нажатием кнопки 2 снятия системы с охраны.
Светодиодный индикатор погаснет.
Если сигнализация срабатывала в Ваше отсутствие, то при снятии с охраны светодиодный
индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабаты
вала в Ваше отсутствие.
Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Примечание
Попытка снять систему с охраны после того, как система сработала (включилась сирена сиг
нализации), приведет только к отключению звуковой сигнализации. Система не будет снята
с охраны. Для того, чтобы снять систему с охраны, необходимо еще раз нажать кнопку снятия
с охраны на брелоке передатчике, когда система не подает звуковую сигнализацию.
Б
БЕ
ЕЗ
ЗЗ
ЗВ
ВУ
УЧ
ЧН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия системы с
охраны на брелоке передатчике.
Светодиодный индикатор, установленный в приборную панель автомобиля, погаснет.
Габаритные огни автомобиля мигнут два раза.
С
СИ
ИГГН
НА
АЛ
ЛЫ
Ы П
ПР
РЕ
ЕД
ДУ
УП
ПР
РЕ
ЕЖ
ЖД
ДЕ
ЕН
НИ
ИЯ
Я О
О П
ПО
ОП
ПЫ
ЫТ
ТК
КЕ
Е П
ПР
РО
ОН
НИ
ИК
КН
НО
ОВ
ВЕ
ЕН
НИ
ИЯ
Я В
В А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЬ
Ь
Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная
система проинформирует Вас об этом.
При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза миг
нут габаритные огни или указатели поворотов.
Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как ми
гает светодиодный индикатор на приборной панели автомобиля.
•
Если светодиодный индикатор мигает один раз через паузу, то система срабатывала
от датчика удара или от триггера дополнительного устройства, подключенного к системе.
•
Если светодиодный индикатор мигает два раза через паузу, то система срабатывала
от концевого выключателя багажника или капота (при попытке открыть капот или багажник).
•
Если светодиодный индикатор мигает три раза через паузу, то система срабатывала
от концевого выключателя дверей (при попытке открыть двери автомобиля).
Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы
и стираются при включении зажигания.
К КН НО ОП ПО ОЧ ЧН НЫ ЫЙ Й П ПЕ ЕР РЕ ЕК КЛ ЛЮ ЮЧ ЧА АТ ТЕ…
Страница 9
- Изображение
- Текст
9
К
КН
НО
ОП
ПО
ОЧ
ЧН
НЫ
ЫЙ
Й П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЬ
Ь V
Va
alle
ett ((р
ре
еж
жи
им
м
Valet
))
Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны дан
ной системы, что исключает необходимость отдавать передатчик управления Вашей систе
мой служителю парковки или механику станции технического обслуживания. Когда система
находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного
управления режимом Паника и функции дистанционного управления запиранием и отпирани
ем замков дверей автомобиля.
Включение режима Valet
1. Снимите систему с охраны с брелока передатчика или кнопки Valet или введите свой пер
сональный код ручного отключения системы.
2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
4. Светодиодный индикатор начнет светиться постоянно.
5. Система находится в сервисном режиме Valet.
Примечание
В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным зву
ковым сигналом.
Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не нужен.
Это обеспечит полную защиту вашего автомобиля.
Выключение режима Valet
1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
3. Светодиодный индикатор погаснет.
4. Система перейдет в рабочий режим.
Р
РУ
УЧ
ЧН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е О
ОХ
ХР
РА
АН
НН
НО
ОЙ
Й С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю
П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЯ
Я V
Va
alle
ett
Данная охранная система может быть снята с охраны и без использования брелока передат
чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нуж
но снять систему с охраны и воспользоваться автомобилем, но брелок передатчик потерян
или неисправен. Если при программировании системы для ручного отключения системы
выбран переключатель Valet, то для отключения системы проделайте следующее:
1) откройте дверь автомобиля,
2) сработает охранная система и включится сирена,
3) включите зажигание,
4) в течение 10 сек кратковременно нажмите кнопку Valet.
Обратите внимание, что при этом система не будет находиться в режиме Valet!
О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А
Выбор кодированного режима отключения системы осуществляется функцией F9. Для этого
обратитесь к Вашему мастеру установщику или смотрите раздел «Программируемые функ
ции» и инструкцию по установке системы. Обратите внимание, что выбор данной функции так
же определяет способ отключения режима Anti Hi Jack (Valet или кодированный).
В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать
фабричный код (11) или, для обеспечения максимальной защиты Вашего автомобиля,
Вы можете запрограммировать свой персональный код отключения в любое время.
Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.
Для снятия системы с помощью персонального кода
1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание. Режим тревоги выключится, и двигатель можно
завести.
10
Примечание
В том случае, если 3 раза подряд был введен неправильный код, система перестанет вос
принимать дальнейшие попытки ввода кода в течение некоторого времени.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РО
ОВ
ВА
АН
НИ
ИЕ
Е П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЯ
Я С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
Функция F9 должна соответствовать режиму Секретный код.
Фабричный код отключения системы – 11.
Для программирования вашего нового персонального кода
Введите действующий персональный код для разрешения операции смены секретного кода
1. Снимите систему с охраны
(выключите зажигание, если оно было включено и ожидайте 5 сек).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание.
7. Если введенный код правильный – прозвучит один короткий сигнал сирены.
8. В течение 5 сек выключите зажигание.
Выполните процедуру записи нового секретного кода
9. Сразу же нажмите кнопочный выключатель Valet 5 раз. Вы услышите один короткий и один
длинный сигнал сирены, подтверждающие, что система готова к программированию но
вого персонального кода.
10. В течение 5 сек после сигналов сирены нажмите кнопку 1 передатчика для начала ввода
первой цифры персонального кода. Вы услышите один подтверждающий сигнал сирены.
11. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее
количество сигналов, подтверждая ввод первой цифры кода.
12. В течение 10 сек нажмите кнопку 2 передатчика для начала ввода второй цифры персо
нального кода. Вы услышите два подтверждающих сигнала сирены.
13. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее ко
личество сигналов, подтверждая ввод второй цифры кода.
14. Включите зажигание. Вы услышите один короткий и один длинный сигналы сирены, под
тверждающие, что программирование нового персонального кода закончено.
Примечание
Если система не подтверждает ввод секретного кода звуковым сигналом, поставьте систему
в охрану с помощью брелока передатчика, затем снимите систему с охраны и повторите про
цедуру ввода секретного кода.
Обязательно запишите или хорошо запомните Ваш персональный код. Обратите внимание,
что если функция F9 запрограммирована как Секретный код, персональный код также
будет необходим для отключения функции Anti Hi Jack.
Р
РЕ
ЕЖ
ЖИ
ИМ
М A
AN
NT
TII H
HII JJA
AC
CK
K П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИИ
И З
ЗА
АЖ
ЖИ
ИГГА
АН
НИ
ИЯ
Я –
– З
ЗА
АЩ
ЩИ
ИТ
ТА
А О
ОТ
Т У
УГГО
ОН
НА
А
И
И З
ЗА
АХ
ХВ
ВА
АТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я ((п
пр
ро
оггр
ра
ам
мм
ми
ир
ру
уе
ем
ма
ая
я ф
фу
ун
нк
кц
ци
ия
я F
F1
11
1))
1. Зажигание включено или заведен двигатель.
2. В течение 20 сек после включения зажигания система не проявляет себя никаким обра
зом. Выключение зажигания отменяет действие функции. Последующее включение зажи
гания активирует функцию Anti Hi Jack сначала.
3. В течение следующего 20 секундного интервала (цикл предупреждения) система включа
ет кратковременные сигналы предупреждения. Выключение, а затем включение зажига
ния активирует функцию Anti Hi Jack с цикла предупреждения.
4. В течение следующего 20 секундного интервала (цикл безопасного останова) система
включает сигналы тревоги и выполняет кратковременное включение блокировок. Выклю
чение, а затем включение зажигания активирует все блокирующие цепи полностью
и включает тревожную сигнализацию в непрерывном режиме.
Комментарии
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
1
Особенности сигнализации Sheriff APS-35 pro
Охранная система обладает всеми необходимыми функциями для обеспечения надежной защиты автомобиля. Управление автосигнализацией шериф апс 35 про осуществляется с помощью дистанционных пультов, которые изменяют кодировку сигнала, предупреждая возможность его перехвата с помощью устройства под названием «code-grabber». Особенностью данной модели является наличие светодиодного индикатора заряда батареи, что редко входит в комплект недорогих сигнализаций.
Стандартные функции автосигнализации апс 35 включают в себя:
- Блокировку двигателя при помощи вмонтированного реле.
- Возможность подключения замков дверей, капота и багажника
- Реле для включения габаритов
- Постановку на охрану при включенном зажигании
- Бесшумную охрану и снятие сигнализации
- Режим «поиск» (паника), который позволяет найти авто на парковке
- Функцию «Антиограбление». Программа включает сигнализацию при работающем зажигании
- Управление с помощью секретной кнопки Valet и многое другое
Помимо основных функций, система имеет ряд программируемых возможностей:
- Личный код, доступный только хозяину сигнализации
- Задержка установки сигнализации на 5 секунд или 1 минуту
- Автоматическое закрытие/открытие замков дверей при работающем двигателе
- Повторная установка защиты
- Снятие сигнализации в два этапа
- Функция избегания ложных срабатываний
- Возможность возврата заводских установок
Существенным преимуществом также является то, что при отключении питания, например, если сел аккумулятор, в памяти устройства сохраняются индивидуальные настройки владельца.
Описание функций сигнализации APS-35pro Sheriff
Сигнализация имеет ряд преимущественных функций:
- В ситуации, когда нет возможности воспользоваться брелоком, активировать охрану можно с помощью кнопки Valet. Такая ручная постановка автомобиля под охрану возможна даже без ключа зажигания. Но осуществляется она только на один цикл до момента снятия охранной системы.
- После того, как будет выключено зажигание, повторная постановка руной сигнализации возможно после 5 секунд.
С помощью кнопки Valet можно снять автомобиль с охраны
- При каждой постановке автомобиля на охрану, начинает мигать светодиодный индикатор,
- При каждом срабатывании системы габаритные огни начинают мигать. Это продолжается на протяжении 30 секунд.
- При включении сигнализации блокируется цепь стартера машины. В таком случае автомобиль нельзя запустить даже с помощью ключа зажигания.
- Имеющиеся датчики удара срабатывают при любом взаимодействии на кузов или стекл авто и активируют звук сирены. При этом их можно отключить, если имеется вероятность случайный срабатываний датчик, например, в оживленных местах.
- При открывании капота или багажника система срабатывает незамедлительно. 30 секунд мигают габаритные огни, и раздается звук сирены. Если дверь остается открытой, сигнализация срабатывает 6 раз с коротким интервалом.
Комплектация и стоимость сигнализации Sheriff 35 pro
Существует несколько вариантов данной модели. Их основное различие заключается во внешнем виде пульта управления, который может быть выполнен из разного материала и иметь другой цвет корпуса. Так автосигнализация sheriff aps 35pro t4 ruby отличается красным стальным корпусом пульта, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой автозащиты составляет около 35 долларов.
В автосигнализации sheriff aps 35pro t7 присутствует новый дизайн брелока, который удобно помещается в руке. На пульте появилась кнопка беззвучной охраны и металлическое ушко крепления, обеспечивающее долговечность устройства. Также устройство имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Она также колеблется в районе 35-40 долларов, в зависимости от региона продажи и точки реализации.
В стандартную комплектацию автосигнализации шериф апс 35 про входят следующие элементы:
- Модуль управления с крепежом
- Два дистанционных пульта
- Колокол сигнализации (может отсутствовать в некоторых вариантах комплектации)
- Датчик удара с двухзонным действием
- Кнопка Valet с проводами подключения
- Концовики дверей
- Комплект проводов со штекерами
- Крепежные детали
- Реле блокировки двигателя
- Наклейка на стекло
- инструкция автосигнализации sheriff aps 35 на русском языке
Установка системы
Установить сигнализацию можно в приборную панель. Для этого ее необходимо предварительно снять. Далее инструкция подключения происходит по следующей схеме:
- Необходимо подключить белые провода к выключателю аварийной сигнализации. Первый соединяется с голубым проводом, второй – с черным. Соединения изолируются.
- Черный провод подключается к кузову.
- Провода красного и красно-белого цвета соединяем с толстым розовым, который идет к замку зажигания. Так же проводим изоляцию.
- После этого провод темно-зеленого цвета выводится под капот и подсоединяется к концовику, который идет в комплекте.
- Далее инструкция подразумевает соединение провода желтого цвета с сине-черным на выключателе зажигания.
- Коричневый провод подключается к концовику двери слева.
- После этого, черно-белый провод подводится под капот к сирене и соединяется с красно-черным. Еще один провод, который идет от сирены, прикрепляем к массе кузова автомобиля.
- Два толстых синих провода проводятся под капот. Их подключают в стартер или зажигание.
- Сине-белый и оранжевый провода соединяем с розовым.
- Далее, провод желтого цвета соединяется с одним проводом замков, белый – к другому. Это обеспечит симметричное открывание дверей.
- Инструкция заканчивается подключением остальных комплектующих сигнализации: кнопки Valet, световых индикаторов, датчиков удара.
- Проводится проверка, после включения аккумулятора.
источник
Преимущества Sheriff APS-35 pro. Что привлекает покупателя
Система автомобильной сигнализации APS-35 пользуется большой популярностью у автовладельцев. На базе этой простой односторонней модели создано много различных вариантов и модификаций, рассчитанных на разные предпочтения и запросы.
В чем состоит преимущество автосигнализации sheriff aps 35 pro, и каковы недостатки системы, можно узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный бесперебойный сигнал, динамичный отклик системы и отсутствие каких-либо сбоев. | Отсутствие двухсторонней связи. Выбирая новую сигнализацию, большинство водителей останавливают свой выбор на системах с обратной связью, которые присылают уведомление о срабатывании на брелок |
| Долговечность. Сигнализации Sheriff от APS отличаются прочностью деталей и продолжительным сроком службы на различных транспортных средствах | Маленький радиус приема. Производителем указано расстояние действия пульта в 30 м. На практике, оно может быть еще меньше, и составлять от 10-ти до 15-ти метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация шериф aps 35 pro по праву считается одной из лучших в соотношении цена-качество | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо срабатывает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на невысокую стоимость и простоту, сигнализация выполняет все стандартные функции охраны и обеспечивает несколько дополнительных возможностей. | В моделях типа sheriff aps 35pro silver кожаный ремешок, на котором прикреплен пульт управления, выполнен из некачественного материала. Он быстро перетирается и теряет вид |
Поломки, характерные для сигнализаций APS-35 pro
Автомобильная охрана sheriff 35 pro отличается высокой надежностью и эффективностью. Она способна удовлетворить запросы владельцев бюджетных автомобилей на все 100% и удивляет наличием некоторых дополнительных функций, которые обычно не входят в комплект данной ценовой категории.
Автосигнализация апс 35 ломается достаточно редко, но все же характерные неисправности системы присутствуют. Рассмотрим наиболее частые из них и способы их устранения.
1. Двери не закрываются с пульта. Возможные причины неисправности:
- отсоединились контакты кнопок
- нарушена схема подключения автосигнализации апс 35 про при установке
- Окислились концевые выключатели
Способы решения проблемы: Отсоединившиеся контакты подключают заново, тщательно изолируя. Места окислений зачищают и обрабатывают специальной смазкой против коррозии. Если система была установлена неправильно, необходимо найти ошибку и устранить ее. Лучше доверить эту процедуру профессионалам
2. Сигнализация срабатывает без причины Возможные причины неисправности:
- Неправильно подключен датчик удара
- Сбились настройки датчика
Способы решения проблемы: во время резкой смены температуры на улице, датчик удара автосигнализации sheriff aps 35pro может стать слишком чувствительным и быть причиной ложных срабатываний. Для того чтоб настроить датчик, необходимо найти на его корпусе устройство регулировки и выставить нужные параметры.
3. Брелок работает только с очень близкого расстояния Возможные причины неисправности:
- Севшая батарейка
- Блок установлен слишком глубоко внутри автомобиля, и сигнал до него не доходит
- Плохая работа антенны приема на блоке
Способы решения проблемы: отслужившие свой срок батарейки меняют, блок управления помещают в зону доступности пульта-передатчика. Если дело в антенне, которая плохо принимает сигнал, необходимо обратиться в мастерскую по ремонту автосигнализаций.
Audi 80 DS Pierburg 2e3 › Бортжурнал › Подключил сигнализацию Sheriff aps 35 pro ЧАСТЬ 1
Имеем вот такую сигнализацию!
лежала она у меня с нового года! За подключением обратился на СТО, но отдавать 60 зеленых я не захотел! а из знакомых так ни на кого не вышел! Но вот сдал диплом, днями уже делать нечего, и с образованием техника-строителя на свой страх и риск полез подключать сам! Старая сигналка уже отжила свое! То молчала вообще то замки не закрывала и достало то что когда двигатель работает то все замки закрыты и приходилось глушить мотор и уже выходить из машины на секунду! Кому как но для меня это было очень не удобно! Заранее извиняюсь что без фоток что да как делал!
Но постараюсь привести подробную инструкцию ну и дополнять ее рассказом)!
1) демонтаж старой сигналки!
По времени у меня это заняло примерно час т.к задолбался разматывать километры изоленты и распутывать провода! Ну и поскольку сам я не электрик) Скорости пока не наработал)
2) Начинаем монтаж новой сигнализации ЧАСТЬ 2.1
В сигнализации идет две смотки проводов одна из которых реле запирания/отпирания замков, а во второй питание сигнализации, концевики дверей, багажника, капота, выход сирены, габариты! Я начал со второго! Изначально нашел все плюсы и минусы! Подключил их! Затем концевики дверей, багажника, капота, выход сирены, габариты, ну и подключение к замку зажигания! На подключение этой части у меня ушло часа полтора т.к не хотел ни с чем накосячить и определял где какие провода!
ЧАСТЬ 2.2 Реле запирания/отпирания замков
Тут уже мне пришлось подумать куда подключать! В смотре идет 6 проводов! 3 из них запирание, 3 из них отпирание замков! В руководстве пользователя нашел схему подключения и уже по ней подключал! Подключил сигналку, датчик и стал проверять! Ну и что было для меня удивительным это то что все закрылось с первого раза) Нигде не накосячил) Далее провел лампочку и вывел кнопку Valett! Не мало внимания уделил датчику удара! Закрепил его неподвижнона педальном узле! Собственно на месте старого датчика и отрегулировал! На все у меня ушло около 6 часов непрерывной работы и раздумий!
И ЕЩЕ ОДИН ВАЖНЫЙ МОМЕНТ! При подключении укорачивал провода т.к они были длиной примерно по метру! после укорачивания получилась у меня вот такая картина!
Строго не судите))) Не электрик я и немного неаккуратно сделал, но как я говорил ранее эти две скрутки переплетаются между собой и аккуратно уложить эту проводку у меня не очень получилось! Но в итоге все упрятал так что и с открытой подрулевой крышкой не видно сигналки! Места осталось предостаточно!
Первая часть подключения потому что остался один единственный
вопрос!Куда подключается Дополнительный канал CH2? Подключается ли он вообще? в инструкции о нем ничего почти не сказано!
Ну и конечно у меня уже было время опробовать эту сигнализацию! В процессе эксплуатации обнаружил только один существенный минус:
Очень маленький радиус действия брелока! Сначала думал как то не туда уложил блок сигналки! переложил подальшу от реле и проводки но всеравно не помогло! В метрах 15-20 максимум ловит! дальше не хочет!
В остальном доволен! ДАЖЕ ОЧЕНЬ! Ну и собой конечно доволен) Не ожидал от себя если честно) Пусть немного неаккуратно, но всетаки сделал сам! Экономия 60$ Ну в общем пока все чем хотел поделиться на данный момент) Далее будет продолжение темы но немного о другом) Сделаю уже больше фото! Надеюсь всем понятна моя инструкция!
Всем удачи и ровных дорог))
источник
Как подключить Sheriff APS-35 pro самостоятельно
Как и во всех продуктах марки APS, сигнализация 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить автозащиту может любой водитель, который имеет определенный опыт работы с электрооборудованием автомобиля.
Установка производится в 3 этапа. Сначала монтируют все элементы оборудования: сирену, блок управления, датчик вибрации, световой индикатор. Потом подключают проводку в соответствии с инструкцией автосигнализации aps 35pro. После того, как подключение завершено, выполняют тестирование работы сигнализации.
При выполнении работ необходимо учитывать такие нюансы:
- Устанавливать все детали и провода в безопасном месте. На них не должна попадать влага, и они не должны соприкасаться с горячими деталями двигателя
- Провода сматывають в жгуты при помощи изоленты или пластиковых стяжек. Все контакты тщательно изолируются.
- Сирену и модуль управления, а также кнопку Valet, размещают таким образом, чтоб злоумышленникам было трудно добраться до них и отключить сигнал
- Все провода должны обязательно совпадать по цветам, как это прописывает инструкция автосигнализации sheriff aps 35 pro
Если все предосторожности соблюдены и установка производилась по схеме, сигнализация будет работать без сбоев, и прослужит долгие годы.
Рекомендации по установке сигнализации Sheriff APS-35
Чтобы избежать проблем при эксплуатации любой сигнализации лучше за этой услугой обратиться к профессионалам. Они установят качественно и быстро все компоненты системы в машине. Но если есть определенные знания и опыт, то можно справиться с такой задачей самому. В комплекте с сигнализацией Sheriff APS-35 поставляется полная инструкция, которая содержит все нюансы и рекомендации.
Для качественной установки автосигнализации Sherif APS-35 важно правильно разместить все элементы:
- Основной блок крепится за передней панелью управления на два винта. Чтобы корпус блока автосигнализации не повредился, не стоит устанавливать его в отсеке двигателя. Для исключения радиочастотных помех в работе охранной системы машины не следует закреплять основной блок на электронные узлы.
- Сирена устанавливается в отсеке двигателя, но таким образом, чтобы исключить доступ к ней снаружи. Раструб должен смотреть в сторону улицы, это обеспечит максимальный звук, а сама сирена должна смотреть вниз, так она будет защищена от накапливания воды.
- Концевой выключатель капота устанавливается в защищенном от воды месте на металлическую поверхность таким образом, чтобы была возможность соединить его с массой автомобиля.
- Световой индикатор устанавливается на передней панели таким образом, чтобы его хорошо было видно и с водительского места и снаружи. Такая установка объясняется назначением этого элемента. Ведь он предназначен не только сигнализировать о состоянии охраны, но и предупредить преступника о ее наличии.
- Кнопочный выключатель Valet устанавливается в удобном для водителя месте. Это место должно быть не слишком видное, чтобы затруднить угонщикам их работу. Чаще всего кнопку устанавливают в приборной панели со стороны водителя.
- Датчик удара устанавливается на перегородке между салоном и отсеком двигателя. Поверхность должна быть ровной и твердой.
Подходит ли сигнализация APS-35 pro на автомобили марки ВАЗ
Ответ однозначный: конечно, да! Многие владельцы машин отечественного производства пользуются именно этими охранными системами, так как они доступны по цене и просты в управлении.
Многие владельцы ВАЗов предпочитают устанавливать сигнализацию sheriff aps 35 pro на свои машины самостоятельно, что легко осуществить благодаря подробной инструкции по установке и отдельным схемам для автомобилей ВАЗ 2109, 2110 и Нива.
SHERIFF APS-35PRO Silver инструкция по эксплуатации онлайн страница 2
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet
(режим
Valet
) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet
. . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ AntiHiJack
ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА AntiHiJack
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2
) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3
) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV-ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS-35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей о автосигнализации aps 35 pro, преимущественно положительные. Многие отмечают стабильную работу, легкость настройки и доступную цену.
Среди пользователей есть и отрицательные мнения, основанные по большей части на отсутствии современных функций и слабом сигнале пульта. С впечатлениями некоторых автомобилистов можно познакомится ниже.
| Положительные отзывы | Отрицательные отзывы |
| Миша (avtozvuk.ua) |
Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел ее с полгода назад в проверенном магазине. Ребята посоветовали именно этот комплект, так как он работает хорошо и стоит недорого. И действительно, после установки и настройки сигнализация работает как часики!
Отзывы пользователей сигнализации Sheriff APS-35
Большая часть пользователей автосигнализации Sherif APS-35 оставляют положительные отзывы. И это неудивительно. При таких характеристиках и свойствах цена на эту модель очень низкая. Кто это понимает, тот не ждет от своей охранной системы модели Sherif APS-35 невозможного.
Проанализировав все отзывы можно выявить наиболее частые недостатки:
- Слабый сигнал между машиной с основным блоком. Некоторые пишут, что иногда брелок срабатывает только около самого авто.
- Нечувствительный датчик удара.
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все особенности sheriff aps 35 pro и мнения пользователей о ее работе, можно смело сказать, что эта сигнализация является одной из лучших в отношении цена-качество. Ожидать невозможного от нее не стоит, так как это простое устройство с односторонней связью и базовым набором функций, но обеспечить надежную защиту APS-35 pro вполне по силам.
Использование данной автозащиты возможно практически на любом автомобиле, независимо от модели и года выпуска. Но лучше всего она подходит для бюджетных машин, которые не часто становятся объектами профессиональных угонщиков.
Сигнализация APS-35 pro прекрасно подходит и для отечественных автомобилей. Она хорошо зарекомендовала себя на таких моделях как Приора, Калина, ВАЗ 2110 и более старых Ладах. Это хорошее решение для тех, кто не гоняется за модными новинками, а хочет оборудовать свой автомобиль надежной и недорогой противоугонной системой.
Основные функции сигнализации Sheriff APS-35
В стандартной комплектации присутствует следующий набор основных функций:
- Предусмотрен режим охраны во время работы двигателя.
- Возможно использование режимов Valet и Паника.
- Возможен вариант постановки на охрану в пассивном режиме.
- Anti-Hi-Jack
- У автосигнализации Sheriff APS-35 есть возможность сохранения ситуаций тревоги.
- Стекла при постановке на охрану дожимаются автоматически.
Кроме основных функций в автосигнализации Sheriff APS-35 присутствует возможность программирования дополнительных функций устройства под себя:
- Возможен вариант запрограммировать индивидуальный код отключения и управления системой.
- Есть возможность установить задержу на постановку охраны машины от 5 до 60 секунд.
- Есть вариант настроить автоматическое запирание при включенном или выключенном двигателе.
- Можно программировать отключение ложных включений системы машин.
- Предусмотрена возможность настройки охраны машины при включенном двигателе.
- После всех экспериментов всегда можно вернуть заводские настройки.
Это не все дополнительные программируемые возможности, полный их перечень можно прочитать в инструкции, которая поставляется в комплекте.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:
- Как ставить и снимать охрану
- Что обозначают световые и звуковые сигналы в каждой ситуации
- Как пользоваться режимами Паника и Антиграбеж
- Когда использовать сервисную кнопку Valet
- Как установить бесшумную охрану и многое другое
2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:
- Отключение ложного срабатывания
- Задержку постановки системы на охрану
- Повторную установку сигнализации
- Раздельное открывание пассажирских и воительских дверей
- Охрану при включенном силовом агрегате и т.д.
3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установку центрального блока, сирены, сигнализатора СИД, датчика удара
- Подключение электропроводки
- Настройку брелоков-передатчиков
- Настройку сенсора удара
- Проверку функционирования системы
Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.
Модель «aps 35 pro sheriff
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия) охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци онного управления системой потерян или не работает (или, возможно, Ваш брелок передат чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си стемы на охрану», «Ручное отключение охранной системы», AV функция
– функция снятия си стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код»
, то запись кодов новых брелоков, изменение секретного кода, изменение статуса запрограммированных функции c
F8
по
F15
, аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack»
возможны только после ввода секретного кода! Изменение параметров функ ций с
F1
по
F7
не требует ввода секретного кода и доступно всегда.
Для владельцев автомобилей бюджетного класса будет интересен обзор автосигнализации Sherif APS-35. Ведь на автомобили подобного класса нет смысла ставить дорогие охранные системы. А недорогие хорошие сигнализации линейки Sherif станут отличным вариантом.
Основные функции сигнализации Sheriff APS-35
В стандартной комплектации присутствует следующий набор основных функций:
- Предусмотрен режим охраны во время работы двигателя.
- Возможно использование режимов Valet и Паника.
- Возможен вариант постановки на охрану в пассивном режиме.
- Anti-Hi-Jack
- У автосигнализации Sheriff APS-35 есть возможность сохранения ситуаций тревоги.
- Стекла при постановке на охрану дожимаются автоматически.
Кроме основных функций в автосигнализации Sheriff APS-35 присутствует возможность программирования дополнительных функций устройства под себя:
- Возможен вариант запрограммировать индивидуальный код отключения и управления системой.
- Есть возможность установить задержу на постановку охраны машины от 5 до 60 секунд.
- Есть вариант настроить автоматическое запирание при включенном или выключенном двигателе.
- Можно программировать отключение ложных включений системы машин.
- Предусмотрена возможность настройки охраны машины при включенном двигателе.
- После всех экспериментов всегда можно вернуть заводские настройки.
Это не все дополнительные программируемые возможности, полный их перечень можно прочитать в инструкции, которая поставляется в комплекте.
Схема подключения автомобильной сигнализации APS-35 для охраны помещений
Впрочем, лежала она там недолго, — приспособили охранять склад. Автомобильная сигнализация «Sheriff APS-35 PRO», в принципе, самая обычная. На рис. 1 показана схема её установки в автомобиль, взятая из руководства по эксплуатации.
С помощью данной сигнализации можно не только охранять машину, но и управлять с брелка отпиранием дверей, багажника. Вот это тоже весьма пригодилось, — решили поставить на дверь склада электромеханический замок, кстати, тёзка сигнализации — «Шериф-ЗВ», но российского производства (и название написано русскими буквами). Так вот, этот замок представляет собой, так называемый, «английский замок», то есть, ригель у него со скосом для автоматического защелкивания
при закрывании двери. А открыть его можно только электрическим путем, подав ток на встроенный в него соленоид, который втягивает ригель. Обмотка соленоида на напряжение 12V.
Так что, решили вообще обойтись без ключей, замочных скважин, пользуясь брелком сигнализации как ключом.
Вернемся к схеме установки сигнализации (рис.1). Понятно, что нужен 12-вольтовый источник питания. Это может быть любой сетевой источник на 12V, на ток не ниже 1А, таких в продаже предостаточно.
Рис.1. Схема подключения автомобильной сигнализации Sheriff APS-35 PRO.
Блокировать двигатель нам не нужно, потому и выводы «блокировка» просто никуда не подключаем. А вот выход СН2 (Выход дополнительного канала СН2) как раз нужен, в автомобиле он использовался для управления замком багажника. Здесь к нему подключаем соленоид электромеханического замка, как показано на рисунке 2А.
Рис. 2. Схема подключения соленоида и каскада на транзисторе к Sheriff APS-35 PRO.
Датчики удара можно установить на входную дверь, окно и настроить их чувствительность соответствующим образом. Кроме того, нужно на входную дверь поставить контактный датчик положения двери. В качестве такового удобнее всего ставить специальный герконовый охранный датчик, контакты которого размыкаются при открывании двери.
Однако, его логика работы противоположна контактным датчикам автомобиля, которые замыкаются при открывании двери. Поэтому между датчиком и сигнализацией нужно поставить инверсный каскад на транзисторе, как показано на рисунке 2Б.
Что до остального, — индикаторный светодиод можно вынести на входную дверь, либо оставить внутри помещения. Кнопку «VALET», естественно, установить внутри помещения. «Габаритные огни» никуда не подключаем.
Сирена нужна, но параллельно ей можно подключить автомобильный видеорегистратор и реле (рис.3), включающее свет в помещении (чтобы видеорегистратору было виднее). Еще можно сюда подключить радиоканал для передачи тревожного сигнала на расстояние.
Рис.3. Схема подключения видеорегистратора.
«АСС+», которое используется для срабатывания системы при попытке включить зажигание, никуда не подключаем.
Вот, в общем-то, и все. Работает система так же, как и на автомобиле. Выходим из помещения, закрываем за собой дверь, электромеханический замок защелкивается.
Затем, нажимаем на брелке кнопку постановки на охрану. Раздается «пик-пик».
Приходим, нажимаем на брелке кнопку снятия с охраны. Раздается «пик-пик». Нажимаем на брелке кнопку открывания багажника, открываем дверь и входим. Кнопкой отпирания багажника можно запирать и отпирать дверь даже когда помещение не под охраной.
Лучше всего, если питание системы организовать от какого-либо бесперебойного источника питания. Но этот вопрос практически не прорабатывался. Полагаю, аналогичным образом можно поручить охрану помещения любой другой автомобильной сигнализации.
Источник
Шериф, — Много-док —
: Bosch WAA 16161BC
-
- CD-
- GPS-
- –
-
- ,
-
- Blu-Ray
- CD-
- DVD-
- OLED
-
- –
-
- ИБП ()
- ,
- ()
- Wi-Fi,
-
- .
-
- .
- ,
-
- DVD-
- MP3-
-
- DECT
- Bluetooth
- CDMA
- GSM,
- А
- Acer
- Акура
- ACV
- AdvoCam
- AEG
- Аль-ко
- Alcatel
- Аллигатор
- Альпийский
- И
- БТР
- Яблоко
- APS
- Ардо
- Аристон
- Artway
- АстраЛюкс
- Asus
- АТЛАНТ ()
- Атмор
- Аврора
- Awelco
- B
- Б.Скважина
- Баллу
- BAXI
- BBB
- BBK
- Beko
- BenQ
- Beretta
- BEURER
- Blackview
- Blackvue
- BlueWeld
- Bomann
- Boneco
- Борк
- Bosch
- BQ
- Браун
- Брессер
- Брат
- Будерус
- C
- Кадиллак
- Кайман
- Can Am
- Конфеты
- Canon
- Cas
- Casio
- CatEye
- Celestron
- Cem
- CENMAX
- Центурион
- Шафото
- Чемпион
- Шевроле
- ГРАЖДАНИН
- Citroen
- Clarion
- Clatronic
- Кобра
- Condtrol
- Кранч
- D
- D-Link
- Daewoo
- Daikin
- Данфосс
- Люкс
- Dell
- DeLonghi
- DEXP
- Digma
- DOD
- Данобил
- E
- Eisemann
- Электролюкс
- Elemax
- Эленберг
- Элитек
- Эндевер
- Eplutus
- Epson
- Эргомакс
- ЭРИССОН
- Europower
- Evinrude
- Explay
- F
- Соколиный глаз
- Fellowes
- Ферроли
- Fiat
- Fluke
- Fly
- Fondital
- Ford
- Фубаг
- Fujifilm
- Fusion
- грамм
- Gaggia
- галлон
- Garmin
. & nbsp
Sheriff APS-2500 APS-2500. . . PDF WinZip.
25.11.2004
0,31
Шериф АПС-25ПРО: Шериф АПС-25ПРО. . . PDF.
31.01.2007
0.89
Sheriff APS-2600 APS-2600. . . PDF WinZip.
25.11.2004
0,32
Шериф APS-2625 APS-2625. . . PDF WinZip.
26.11.2004
0,31
Шериф АПС-35ПРО Шериф АПС-35ПРО.. pdf WinZip.
31.01.2007
0,97
Sheriff ZX-1000 ZX-1000, . . PDF WinZip.
04.09.2005
2,11
Sheriff ZX-1000 ZX-1000, .. PDF WinZip.
04.09.2005
0,84
Sheriff ZX-1070: Sheriff ZX-1070. .
19.02.2011
4,78
Sheriff ZX-1090: Sheriff ZX-1090. .
19.02.2011
7,35
Sheriff ZX-500 ZX-500. . PDF WinZip.
10.01.2005
0,09
Sheriff ZX-600 вер. 2 Sheriff ZX-600 вер. 2.. pdf WinZip.
11.08.2005
0.41
Sheriff ZX-600 вер. 2 Sheriff ZX-600 вер. 2.. pdf WinZip.
11.08.2005
0,13
Sheriff ZX-625 Sheriff ZX-625. . pdf WinZip.
11.08.2005
1,24
Sheriff ZX-700 ZX-700.. . PDF WinZip.
26.11.2004
0,5
Sheriff ZX-710 Sheriff ZX-710. . . pdf WinZip.
12.06.2005
2,09
Sheriff ZX-725 Sheriff ZX-725. . . pdf WinZip.
12.06.2005
2,03
Sheriff ZX-900 ZX-900. . . PDF WinZip.
04.12.2004
0,5
Sheriff ZX-910 Sheriff ZX-910. . . pdf WinZip.
12.06.2005
2,25
Sheriff ZX-925 Sheriff ZX-925. . pdf WinZip.
07.10.2005
0,66
Sheriff ZX-925 Sheriff ZX-925. . pdf WinZip.
07.10.2005
0.68
Чтобы понять, как привязать брелок к сигнализации Sheriff, нужно ознакомиться с инструкцией. В первую очередь водитель отключает сигнализацию и садится в машину, закрывает дверь, включает зажигание.
Далее нажимается три раза кнопка Valet. После того как прозвучит единичный сигнал, блок управления вошел в режим программирования. Каждая операция должна выполняться не дольше, чем 5 с. Иначе система выйдет из режима программирования (прозвучит короткий, а затем длинный сигнал). Если выключить зажигание, произойдет то же самое.
Если повторить три нажатия на кнопку, сигнализация издаст несколько коротких и один длинный сигнал. На первом брелке удерживается кнопка «1». Когда прозвучит длинный сигнал, перепрограммирование произошло. Все остальные брелки подвергаются такой же процедуре. Далее можно выйти из режима настройки (подождать 5 с.).
Это интересно: Как часто надо менять топливный фильтр на поло
SHERIFF APS-35PRO Silver инструкция по эксплуатации онлайн — страница 2
Инструкция SHERIFF APS-35PRO Silver для устройства автосигнализация содержит страницы на русском языке.
Размер файла: 1.01 MB. Состоит из 28 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ AntiHiJack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV-ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS-35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Как подключить Sheriff APS-35 pro самостоятельно
Как и во всех продуктах марки APS, сигнализация 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить автозащиту может любой водитель, который имеет определенный опыт работы с электрооборудованием автомобиля.
Установка производится в 3 этапа. Сначала монтируют все элементы оборудования: сирену, блок управления, датчик вибрации, световой индикатор. Потом подключают проводку в соответствии с инструкцией автосигнализации aps 35pro. После того, как подключение завершено, выполняют тестирование работы сигнализации.
При выполнении работ необходимо учитывать такие нюансы:
- Устанавливать все детали и провода в безопасном месте. На них не должна попадать влага, и они не должны соприкасаться с горячими деталями двигателя
- Провода сматывають в жгуты при помощи изоленты или пластиковых стяжек. Все контакты тщательно изолируются.
- Сирену и модуль управления, а также кнопку Valet, размещают таким образом, чтоб злоумышленникам было трудно добраться до них и отключить сигнал
- Все провода должны обязательно совпадать по цветам, как это прописывает инструкция автосигнализации sheriff aps 35 pro
Если все предосторожности соблюдены и установка производилась по схеме, сигнализация будет работать без сбоев, и прослужит долгие годы
Описание функций сигнализации APS-35pro Sheriff
Сигнализация имеет ряд преимущественных функций:
- В ситуации, когда нет возможности воспользоваться брелоком, активировать охрану можно с помощью кнопки Valet. Такая ручная постановка автомобиля под охрану возможна даже без ключа зажигания. Но осуществляется она только на один цикл до момента снятия охранной системы.
- После того, как будет выключено зажигание, повторная постановка руной сигнализации возможно после 5 секунд.
С помощью кнопки Valet можно снять автомобиль с охраны
- При каждой постановке автомобиля на охрану, начинает мигать светодиодный индикатор, встроенный в приборную панель. Светоизлучающий диод потребляет небольшое количество тока, поэтому, если автомобиль долгое время находится на сигнализации, аккумулятор не разрядится.
- При каждом срабатывании системы габаритные огни начинают мигать. Это продолжается на протяжении 30 секунд.
- При включении сигнализации блокируется цепь стартера машины. В таком случае автомобиль нельзя запустить даже с помощью ключа зажигания.
- Имеющиеся датчики удара срабатывают при любом взаимодействии на кузов или стекл авто и активируют звук сирены. При этом их можно отключить, если имеется вероятность случайный срабатываний датчик, например, в оживленных местах.
- При открывании капота или багажника система срабатывает незамедлительно. 30 секунд мигают габаритные огни, и раздается звук сирены. Если дверь остается открытой, сигнализация срабатывает 6 раз с коротким интервалом.
Рекомендации по установке сигнализации Sheriff APS-35
Для качественной установки автосигнализации Sherif APS-35 важно правильно разместить все элементы:
- Основной блок крепится за передней панелью управления на два винта. Чтобы корпус блока автосигнализации не повредился, не стоит устанавливать его в отсеке двигателя. Для исключения радиочастотных помех в работе охранной системы машины не следует закреплять основной блок на электронные узлы.
- Сирена устанавливается в отсеке двигателя, но таким образом, чтобы исключить доступ к ней снаружи. Раструб должен смотреть в сторону улицы, это обеспечит максимальный звук, а сама сирена должна смотреть вниз, так она будет защищена от накапливания воды.
- Концевой выключатель капота устанавливается в защищенном от воды месте на металлическую поверхность таким образом, чтобы была возможность соединить его с массой автомобиля.
- Световой индикатор устанавливается на передней панели таким образом, чтобы его хорошо было видно и с водительского места и снаружи. Такая установка объясняется назначением этого элемента. Ведь он предназначен не только сигнализировать о состоянии охраны, но и предупредить преступника о ее наличии.
- Кнопочный выключатель Valet устанавливается в удобном для водителя месте. Это место должно быть не слишком видное, чтобы затруднить угонщикам их работу. Чаще всего кнопку устанавливают в приборной панели со стороны водителя.
- Датчик удара устанавливается на перегородке между салоном и отсеком двигателя. Поверхность должна быть ровной и твердой.
Подключение проводов является наиболее сложным процессом при установке автосигнализации
Именно здесь важно соблюдать все рекомендации производителя. В инструкции сигнализации Sheriff APS-35, которая входит в комплектацию, присутствуют подробные схемы для подключения каждого из элементов охранной системы машины
Прочитав обзор сигнализации Sheriff APS-35a, можно смело сделать вывод, что автосигнализация Sherif ASP-35 полностью соответствует характеристикам, указанным в инструкции производителем. И она станет идеальным вариантом для авто бюджетного типа.
Из ряда односторонних сигнализаций марки Sheriff APS — охранная система 35 pro по праву считается самой удачной. Она выгодно отличается от других бюджетных автосигнализаций стильным дизайном пультов управления, качественной работой и достаточно большим набором функций.
Приставка Pro означает, что модель выполнена для профессиональной установки и обладает максимально широким функционалом в пределах своих модельных возможностей.
Инструкция по эксплуатации
Инструкция по эксплуатации к сигнализации содержит рекомендации, позволяющие правильно пользоваться системой.
Активация и выключение охраны
Включение охранного режима осуществляется коротким нажатием кнопки 1 брелка. Отключается защитная функция с использованием той же клавиши. Чтобы активировать опцию при работающем двигателе, нужно завести мотор и удерживать 1 кнопку брелка. Для отключения функции клавиша нажимается коротко.
Программирование нового брелока
Процесс программирования пультов управления включает следующие этапы:
- Снятие охранного режима и запуск двигателя.
- Трехкратное нажатие аварийной кнопки. Система подтвердит действие 1 звуковым сигналом.
- Удерживание кнопки 1 первого брелка. Клавишу отпускают после появления длинного звукового сигнала.
- Длинное нажатие кнопки 1 вспомогательного коммуникатора. Завершение программирования брелка сопровождается звуковым оповещением.
Изменение персонального кода
Перед началом программирования противоугонный режим деактивируют сервисной кнопкой. После этого выполняют такие действия:
- включают и выключают двигатель;
- нужным количеством нажатий сервисной кнопки вводят первую цифру пароля;
- включают зажигание;
- используя аварийную кнопку, вводят вторую цифру кода;
- отключают зажигание (правильность ввода пароля подтверждается звуковым оповещением);
- 3 раза нажимают сервисную кнопку;
- надавливают на 1 клавишу брелка (система оповестит о записи нового кода звуковым сигналом);
- включают питание транспондера (после появления звукового сигнала устройство деактивируют).
Выход из меню программирования осуществляется после 10 секунд бездействия.
Аварийное отключение охраны
Согласно инструкции по применению, для аварийного отключения защитного режима нужно открыть ключом водительскую дверь. После срабатывания сирены необходимо завести двигатель. Через 10 секунд после включения зажигания нажимают сервисную кнопку.
Как включить автозапуск
Чтобы включить на сигнализации автоматический запуск с некоторой периодичностью, нужно выполнить такие действия:
- дважды нажать на F;
- перейти к режиму курсорного управления;
- повторно надавить на кнопку F, подтвердив выбор нужного индикатора;
- с помощью кнопки блокировки дверей установить требуемый интервал.
Алгоритм включения автозапуска по температуре отличается выбором другого индикатора. Состояние охранной системы значения не имеет.
Программирование холостых оборотов мотора
Выбор нужного параметра осуществляется следующим образом:
- ручной тормоз переводится в положение «Включено»;
- включается зажигание и запускается двигатель;
- в течение 20 секунд 5 раз нажимается сервисная кнопка (4 и 5 нажатия сопровождаются звуковыми сигналами);
- нажимается и удерживается педаль тормоза (запись значения становится возможным после мигания габаритных огней);
- через минуту педаль тормоза отключается.
Блокировка двигателя
Дистанционное блокирование двигателя осуществляется с помощью кнопки «Стоп». Деактивация мотора сопровождается исчезновением индикатора, имеющего вид дыма. Функция настраивается в меню курсорного управления.
Режим Antihijack
Режим активируется при запущенном двигателе, с ним совместимы все типы автомобилей. Для начала нажимают кнопки 1 и 2 брелка. Их удерживают до появления 3 световых сигналов. В течение последующих 20 секунд сигнализация будет подавать короткие гудки и периодически активировать блокирующие цепи. Через 40 секунд включится тревожный режим. При несанкционированном запуске двигателя транспортное средство не сможет продолжать движение, а двери заблокируются.
Способы прописки брелка Шериф
Перед началом привязки пульта противоугонной системы Sheriff 900 или APS 2400 TX отыщите кнопку «Валет», находящуюся, где-то внутри автомобиля. Она небольших размеров и может располагаться в различных труднодоступных местах:
- под рулём;
- в бардачке;
- за пластиковой панелью.
Далее, следуйте инструкции.
- Сядьте в автомобиль, закройте все двери, ключ зажигания переведите в первое положение.
- Нажмите три раза «Валет». Сирена издаст ЧИРП.
- Щёлкните и удерживайте клавишу «Постановка на охрану» на пульте. Машина опять запищит.
- Зажмите «Закрыть машину» на следующем брелоке, пока не прозвучит сирена. Повторите это для оставшихся пейджеров, если таковые есть.
- После шести секунд бездействия сигнализация пикнет, засвидетельствовав о завершении регистрации. Брелоками можно пользоваться.
Пятипроводная цепь отпирания.
Пятипроводная цепь отпирания/запирания дверей с изменением полярностиПри установке системы на таких автомобилях необходимо перерезать штатные провода управления электроприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запирания/отпирания к дополнительным переключателям запирания/отпирания, а от них – к электроприводам дверных замков.Перережьте штатный провод запирания и подключите желтый провод системы к тому концуперерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатногопровода, который идет к основному переключателю.Перережьте штатный провод отпирания и подключите белый провод системы к тому концуперерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите синий провод к тому концу перерезанного штатногопровода, который идет к основному переключателю.Оранжевый провод и синий провод с белой полосой должны быть подключены к источникупитания +12 В, защищенному предохранителем.
Эксплуатация. Мастер установщик обязательно должен пометить в руководстве пользователя все установленные опции и запрограммированные настройки и полностью разъяснитьвладельцу автомобиля правила эксплуатации охранной системы.
Дополнительные полезные схемы управления центральным замком
Инструкция пользователя
Инструкция по эксплуатации дает полезные рекомендации по настройке и использованию охранной системы.
Автозапуск
Согласно инструкции по применению сигнализации Sheriff, настройка автозапуска пользователем выполняется следующим образом:
- отключается охранный режим, после чего активируется система зажигания;
- в течение 5 секунд удерживается аварийная кнопка (раздается 1 гудок, после чего клавиша нажимается еще раз);
- включается и выключается зажигание;
- сервисная клавиша используется 6 раз, что позволяет войти в меню включения таймера (для активации опции используется 1 кнопка);
- 4 раза нажимается кнопка Valet, входят в режим настройки автоматического запуска по температуре.
Программирование дополнительного брелка
Согласно руководству к автосигнализации Шериф, привязка нового брелока осуществляется так:
- включается, выключается и снова активируется зажигание;
- аварийная кнопка нажимается 3 раза, система подает длинный гудок;
- вдавливается клавиша 1 на брелоке, действие повторяется для каждого добавляемого коммуникатора;
- подключается питание транспондера, сирена подает короткий сигнал.
Прошивка старого пульта
Перепрограммирование пультов подразумевает выполнение таких действий:
- Трехкратное нажатие сервисной кнопки до гудка сирены.
- Повторное использование аварийной кнопки. При тройном нажатии сирена подает несколько коротких сигналов.
- Удержание кнопки 1 на брелоке. Длинный гудок свидетельствует о правильной прошивке брелока сигналки.
Как снять корпус пейджера
Для начала снимают защитный индикатор или заглушку. Отверткой с крестообразной насадкой вывинчивают саморезы. После этого можно приступать к извлечению платы.
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И Д…
Модель «aps 35 pro sheriff
- Изображение
- Текст
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия) охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци онного управления системой потерян или не работает (или, возможно, Ваш брелок передат чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си стемы на охрану», «Ручное отключение охранной системы», AV функция
– функция снятия си стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код»
, то запись кодов новых брелоков, изменение секретного кода, изменение статуса запрограммированных функции c
F8
по
F15
, аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack»
возможны только после ввода секретного кода! Изменение параметров функ ций с
F1
по
F7
не требует ввода секретного кода и доступно всегда.
1
Система автомобильной сигнализации APS-35 пользуется большой популярностью у автовладельцев. На базе этой простой односторонней модели создано много различных вариантов и модификаций, рассчитанных на разные предпочтения и запросы.
В чем состоит преимущество автосигнализации sheriff aps 35 pro, и каковы недостатки системы, можно узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный бесперебойный сигнал, динамичный отклик системы и отсутствие каких-либо сбоев. | Отсутствие двухсторонней связи. Выбирая новую сигнализацию, большинство водителей останавливают свой выбор на системах с обратной связью, которые присылают уведомление о срабатывании на брелок |
| Долговечность. Сигнализации Sheriff от APS отличаются прочностью деталей и продолжительным сроком службы на различных транспортных средствах | Маленький радиус приема. Производителем указано расстояние действия пульта в 30 м. На практике, оно может быть еще меньше, и составлять от 10-ти до 15-ти метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация шериф aps 35 pro по праву считается одной из лучших в соотношении цена-качество | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо срабатывает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на невысокую стоимость и простоту, сигнализация выполняет все стандартные функции охраны и обеспечивает несколько дополнительных возможностей. | В моделях типа sheriff aps 35pro silver кожаный ремешок, на котором прикреплен пульт управления, выполнен из некачественного материала. Он быстро перетирается и теряет вид |
| Возможность подключения дополнительных элементов: доводчиков окон, замков дверей и багажника. | В некоторых комплектах отсутствует сирена сигнализации. Производитель комплектует сигнализации sheriff aps 35pro в двух вариантах – с колоколом и без него. Перед покупкой необходимо уточнять, какой именно вариант вам предлагают. |
| Брелок с индикатором зарядки батареи. Водитель всегда знает когда пришло время поменять батарею, а в случае поломки точно знает, что дело не в источнике питания. |
Оглавление
Страница 2
- Изображение
- Текст
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet
(режим
Valet
) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet
. . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ Anti Hi Jack
ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА Anti Hi Jack
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2
) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3
) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS 35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Комплектация и стоимость сигнализации Sheriff 35 pro
Существует несколько вариантов данной модели. Их основное различие заключается во внешнем виде пульта управления, который может быть выполнен из разного материала и иметь другой цвет корпуса. Так автосигнализация sheriff aps 35pro t4 ruby отличается красным стальным корпусом пульта, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой автозащиты составляет около 35 долларов.
В автосигнализации sheriff aps 35pro t7 присутствует новый дизайн брелока, который удобно помещается в руке. На пульте появилась кнопка беззвучной охраны и металлическое ушко крепления, обеспечивающее долговечность устройства. Также устройство имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Она также колеблется в районе 35-40 долларов, в зависимости от региона продажи и точки реализации.
В стандартную комплектацию автосигнализации шериф апс 35 про входят следующие элементы:
- Модуль управления с крепежом
- Два дистанционных пульта
- Колокол сигнализации (может отсутствовать в некоторых вариантах комплектации)
- Датчик удара с двухзонным действием
- Кнопка Valet с проводами подключения
- Концовики дверей
- Комплект проводов со штекерами
- Крепежные детали
- Реле блокировки двигателя
- Наклейка на стекло
- инструкция автосигнализации sheriff aps 35 на русском языке
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все особенности sheriff aps 35 pro и мнения пользователей о ее работе, можно смело сказать, что эта сигнализация является одной из лучших в отношении цена-качество. Ожидать невозможного от нее не стоит, так как это простое устройство с односторонней связью и базовым набором функций, но обеспечить надежную защиту APS-35 pro вполне по силам.
Использование данной автозащиты возможно практически на любом автомобиле, независимо от модели и года выпуска. Но лучше всего она подходит для бюджетных машин, которые не часто становятся объектами профессиональных угонщиков.
Сигнализация APS-35 pro прекрасно подходит и для отечественных автомобилей. Она хорошо зарекомендовала себя на таких моделях как Приора, Калина, ВАЗ 2110 и более старых Ладах. Это хорошее решение для тех, кто не гоняется за модными новинками, а хочет оборудовать свой автомобиль надежной и недорогой противоугонной системой.
Комплектация сигнализации Sheriff APS-35
Следует отметить стандартную комплектацию сигнализации Sheriff APS-35, которую предлагает производитель своим клиентам:
- В комплекте присутствует иммобилайзер
- Также поставляется в стандартной комплектации устройство охраны периметра
- Реле багажника оснащено выходом на дополнительный канал
- В состав входит неавтономная 6-тональная сирена
- Присутствует блок управления для центрального замка
- Двухуровневый датчик удара
Основные функции сигнализации Sheriff APS-35
- Предусмотрен режим охраны во время работы двигателя.
- Возможно использование режимов Valet и Паника.
- Возможен вариант постановки на охрану в пассивном режиме.
- Anti-Hi-Jack
- У автосигнализации Sheriff APS-35 есть возможность сохранения ситуаций тревоги.
- Стекла при постановке на охрану дожимаются автоматически.
Кроме основных функций в автосигнализации Sheriff APS-35 присутствует возможность программирования дополнительных функций устройства под себя:
- Возможен вариант запрограммировать индивидуальный код отключения и управления системой.
- Есть возможность установить задержу на постановку охраны машины от 5 до 60 секунд.
- Есть вариант настроить автоматическое запирание при включенном или выключенном двигателе.
- Можно программировать отключение ложных включений системы машин.
- Предусмотрена возможность настройки охраны машины при включенном двигателе.
- После всех экспериментов всегда можно вернуть заводские настройки.
Это не все дополнительные программируемые возможности, полный их перечень можно прочитать в инструкции, которая поставляется в комплекте.
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей о автосигнализации aps 35 pro, преимущественно положительные. Многие отмечают стабильную работу, легкость настройки и доступную цену.
Среди пользователей есть и отрицательные мнения, основанные по большей части на отсутствии современных функций и слабом сигнале пульта. С впечатлениями некоторых автомобилистов можно познакомится ниже.
| Положительные отзывы | Отрицательные отзывы |
| Миша (avtozvuk.ua) Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел ее с полгода назад в проверенном магазине. Ребята посоветовали именно этот комплект, так как он работает хорошо и стоит недорого. И действительно, после установки и настройки сигнализация работает как часики! |
Сан Саныч (rozetka.com.) Взял эту сигнализацию sheriff aps 35pro silver просто потому, что понравился дизайн брелка. После недели использования очень разочаровался в данном оборудовании. Мало того, что ремешок на ней оказался не кожаным и стерся за пару дней, так еще и не работает корректно. Включить-выключить можно только с близкого расстояния, и то если спереди подходить. То есть, чтоб открыть авто нужно бегать с пультом вокруг машины. Короче, не сигнализация, а сплошные неудобства. |
| Дима (hotline.ru) Меня сигнализация Шериф 35 ПРО вполне устраивает. За свои деньги она делает все, что надо. На охрану ставит и снимает без проблем, не глючит, не срабатывает без причины. Я полностью доволен и не собираюсь тратить лишние деньги на модные навороты. |
Николай (avtozvuk.ua) Пользуюсь данной сигнализацией уже около года. Стоит на Пежо Боксер. Датчик удара очень чувствительный. Уже сколько раз приходилось посреди ночи вскакивать от громкого звука. К тому же сигнал между брелоком и приемником очень плохой. Не всегда с первого раза срабатывает. Лучше бы я купил что-то подороже и получше, чем это барахло китайское. |
| Анна У меня установлена автосигнализация sheriff aps 35pro silver на Черри. Когда выбирала, привлек внимание стильный дизайн брелока, ну и все необходимые функции есть. Я машину в основном нигде не оставляю надолго, но иногда нужна охрана. Нравиться, что можно легко машину на стоянке найти по звуку и багажник открыть, когда руки заняты. |
Владимир (ugonavto.net) У меня стоит на Бехе, предыдущий хозяин поставил. Брелок красивый и удобный, но функций маловато. Подойдет только для старых машин, которые никто и так угонять не собирается. Без обратной связи толку от таких сигналок мало, только малолеток пугать во дворе. Скоро буду менять на что-то посерьезней, а то опасаюсь за свой БМВ. |
| Костя Хорошая сигналка. Подключал сам. Целый день провозился, но результат того стоит. Работает безукоризненно, за 2 года ни одного глюка. Мое мнение – зачем эти двухсторонки, которые стоят бешеных денег и глючат постоянно. Лучше поставить АПС ПРО 35 и спать спокойно! |
Виктор Данилович (ugonavto.net) Недавно купил это «чудо техники» и крайне недоволен. Брелки какие-то легкие, ненадежные, провода в комплекте тоже хлипкие, изоляция плохая. Разъемы шатаются. Еле все это собрал в кучу. Вроде бы работает, но страшно как-то. |
| Федор(hotline.ru) У меня установлена sheriff aps 35 pro t1. Претензий никаких нет к производителю. Есть все необходимые функции и даже немного больше. Например, силовые провода на центральные замки и брелок с подсветкой. Считаю что за такую цену нереально найти что-то лучше. |
Евгений Портной Односторонние сигнализации – это прошлый век. Их только жлобы устанавливают. Глючит постоянно, боится и жары и мороза. Да и брелок не достает до машины с 7-го этажа. Никому не советую эту сигналку! |
Характеристика сигнализации Sheriff APS-35
Удивительно, что в автосигнализации Sheriff APS-35 присуща возможность отключения двигателя. В сигнализации присутствует несколько блокирующих каналов, а также возможность управлять охраной автомобиля на достаточном маленьком расстоянии. Автосигнализация Sheriff APS-35 относится к охранным системам автомобилей с односторонней связью, у которой два канала защиты. Дальность действия составляет около 30 м.
Как уже говорилось, сигнализации Sheriff APS-35 имеет небольшую цену. Если немного поискать и сравнить разные предложения, то можно найти Sherif APS-35 стоимостью от 2000 рублей. Чуть больше будет цена профессиональной установки у специалистов.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:
- Как ставить и снимать охрану
- Что обозначают световые и звуковые сигналы в каждой ситуации
- Как пользоваться режимами Паника и Антиграбеж
- Когда использовать сервисную кнопку Valet
- Как установить бесшумную охрану и многое другое
2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:
- Отключение ложного срабатывания
- Задержку постановки системы на охрану
- Повторную установку сигнализации
- Раздельное открывание пассажирских и воительских дверей
- Охрану при включенном силовом агрегате и т.д.
3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установку центрального блока, сирены, сигнализатора СИД, датчика удара
- Подключение электропроводки
- Настройку брелоков-передатчиков
- Настройку сенсора удара
- Проверку функционирования системы
Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
1
Данная инструкция на русском языке предназначена для автосигнализации Sheriff APS-35PRO Silver, описывает принцип работы и основные моменты эксплуатации устройства.
Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.
В настоящее время, среди сигнализаций с обратной связью, относящихся к среднему классу, в полной мере обеспечивающих решение поставленных по сохранению безопасности задач, неплохо себя зарекомендовала система «Шериф» (Sheriff), которая, кроме всего прочего, привлекает автолюбителей рядом дополнительных функций (например, наличием блокировки радиометкой и возможностью автозапуска), а также доступной ценой и простотой монтажа при установке.
Большинствосистем автосигнализации, предлагаемых на современном рынке, сопровождаются довольно подробными инструкциями, между тем, в каждом конкретном случае, занимаясь проблемой как подключить сигнализацию шериф, приходиться учитывать множество, достаточно важных, нюансов.
Установку любой автосигнализации, как правило, начинают с выбора места для основного управляющего блока. Практика показывает, что удобнее всего для этих целей использовать отсек за «бардачком» или свободное место под блоком управления вентиляцией и отопления.
От попытки пристроить данный блок в двигательном отсеке лучше всего отказаться. Мало того, что там существует повышенный риск попадания влаги и прочих агрессивных жидкостей — в двигательном отсеке имеется множество комплектующих, способных создать помеху радиосигналу, а это, в свою очередь, ведет к уменьшению радиуса действия системы и создает условия для ложных срабатываний.
В выбранном месте блок крепиться поставляемыми в комплекте винтами или с помощью специальных растяжек. Что касается двигательного отсека, то гораздо уместнее в нем установить сирену, при этом такое место должно быть не слишком доступным извне, удаленным от подвижных элементов и защищенным от попадания влаги.
При установке концевого выключателя капота не следует забывать, что закреплять его необходимо на металлической поверхности, надежно соединенной с общей «массой» автомобиля, при этом при нажимании и закрытии капота шток концевика должен перемещаться не менее чем на 6мм, а при открытии – полностью подниматься.
Датчик удара лучше всего закрепить на твердой поверхности перемычки между двигательным отсеком и салоном (со стороны салона).
Светодиод размещают так, чтобы он максимально отвечал своему основному предназначению, то есть как можно раньше предупреждал потенциального злоумышленника о наличии и включенном состоянии охранной системы.
Особенно трепетного к себе отношения требует кнопка Valet, которая после установки должна быть одновременно скрыта от глаз и, в то же время, максимально доступной для водителя
Для подсоединения отдельных комплектующих системы сигнализации вам придется проделать в салоне определенный объем работ: сделать выводы провода от замка зажигания (на котором появляется напряжение +12В при включении зажигания), протянуть провода, идущие в салон от сирены и концевого выключателя капота (а возможно и багажника), сделать надежный отвод от ближайшей «массы».
При установке такой системы, возможно, придется разрезать штатную приводку управления электроприводами управления замками дверей. Как правило, эти провода проложены от основного запирающего (отпирающего) переключателя к дополнительным переключателям и далее — к электроприводам замков. Для нормального функционирования охранной системы провод, идущий к основному переключателю соединяется с зеленым проводом системы, а идущий к электроприводам – с желтым.
Прилагаемая в комплекте схема подключения автосигнализации дает полную информацию о цветной маскировке проводов и местах их подключения. Единственное, на что следует обратить внимание, это на защиту проводов с помощью специальных гофрированных трубок и изоляционной ленты, а также надежной их фиксации кабельными стяжками.
Полная схема включения сигнализации sherriff
На заключительном этапе установки системы на максимальную длину растягивается провод антенны, который закрепляют с помощью крепежных стяжек в месте, где его сложно случайно повредить.Обращается внимание, что во избежание паразитных наводок категорически запрещаться обматывать антенным кабелем токопроводящие жгуты и отдельные провода. Наш мануал подойдет для следующих моделей:
- Sheriff ZX-1095
- Sheriff ZX-945
- Sheriff ZX-935
- Sheriff ZX-755
- Sheriff APS 2400
- Sheriff APS-35PRO Platinum2
- Sheriff ZX-750
- Sheriff ZX-1070
- Sheriff ZX-1055
- Sheriff ZX-1060
- Sheriff APS-35PRO Platinum1
- Sheriff ZX-940
- Sheriff ZX-1090
- Sheriff ZX-725 ver.2
- Sheriff ZX-925 ver.2
- Sheriff ZX-910 ver.2
- Sheriff Lady ZX-800
- Sheriff ZX-710 ver.2
- Sheriff ZX-1050
- Sheriff ZX-600 ver.2
- Sheriff ZX-625
- Sheriff APS-35PRO
- Sheriff APS-25PRO
- Sheriff APS-2600
- Sheriff APS-2625
- Sheriff APS-2500
- Sheriff ZX-950
- Sheriff ZX-930
- Sheriff ZX-900v2
- Sheriff ZX-700
- Sheriff ZX-730
- Sheriff PRO-9250
- Sheriff APS-35PRO Silver
- Sheriff APS-2600 Ver.2
- Sheriff APS-2500 Ver.2
- ff APS-35PRO Ruby
Брелок сигнализации Шериф aps95lcd b4 поставляется в комплекте с охранными системами Sheriff ZX-750, ZX-1070. Пульты этих сигнализаций не взаимозаменяемы. Изделие поставляется с руководством по эксплуатации, в котором подробно описана функция каждой кнопки. На корпусе дистанционного устройства размещены: информационный дисплей, четыре клавиши управления.
- Символ «Закрытый замок» — постановка на охрану (ARM).
- «Открытый замок» — снято с защиты (DISARM).
- Эмблема «СН2» — управление программируемым каналом.
- Кнопка «F» — дистанционный выбор функций, изменение параметров.
Далее будет представлена инструкция по эксплуатации Sheriff APS95LCD-B4.
Скачать официальную инструкцию Sheriff APS95LCD-B4.
Основные возможности
С брелка можно управлять функциями: постановка на охрану и снятие с неё, паника (включение и отключение), настройка турботаймера, поиск автомобиля и др.
Рассмотрим, как закрыть и открыть машину с пейджера.
- Коротко надавите на кнопку 1.
- Прозвучит ЧИРП.
- Светодиод, размещённый на антенном модуле, медленно замигает. Автомобиль поставлен на охрану.
Выполняя следующие пункты, снимите машину с охраны.
- Кликните кнопку 2.
- Габариты моргнут два раза.
- Последует двойной сигнал сирены.
Программирование дополнительного брелка
При записи в память блока управления кода нового пульта, данные, старых брелоков стираются. Прописать в памяти системы можно до четырёх дистанционных устройств. Для того чтобы прикрепить брелок к охранному комплексу ZX 1070, 750 (состояние «Валет») выполните пункты.
- На любое действие вам даётся пять секунд. Если превысите лимит времени, то система самостоятельно выйдет из настроек.
- Установите режим «Снято с охраны». Включите зажигание.
- Трижды нажмите кнопку «Валет». Последует один ЧИРП сирены. Ещё три раза кликните «Valet». Сигнализация издаст продолжительный сигнал. Можно вводить данные пейджеров.
- Надавите на 1-ую кнопку первого устройства. Последует длинный писк. Светодиодный индикатор медленно замигает.
- Проделайте предыдущее действие с оставшимися пультами.
- Выйдите из режима записи, отключив зажигание. Выйти можно и по-другому, ничего не делая восемь секунд. Действие подтвердится одним коротким и продолжительным писком сирены. Светодиод потухнет.
Прошивка старого пульта
Перепрограммирование брелка aps95lcd b4 проведите по алгоритму.
- Запись производится в состоянии системы «секретный код». Код вводится клавишей «Валет».
- Включите и выключите зажигание, затем ещё раз включите его.
- Нажимая кнопку «Valet» введите первое значение индивидуального кода. Одно нажатие – цифра 1, два клика – 2 число и так далее.
- Деактивируйте, а затем активируйте зажигание.
- Таким же способом введите второе значение кода.
- Выключите и сразу же включите зажигание. Прозвучит звуковой сигнал, свидетельствующий о правильности введения кода.
- Трижды кликните кнопку «Valet». Система издаст короткий писк. Ещё три раза нажмите «Валет», последует продолжительный сигнал.
- Кликните 1-ую кнопку на первом пульте. Звук подтвердит запись коммуникатора.
- Таким же способом внесите данные оставшихся пейджеров.
- После всех действий выключите зажигание, тем самым вы выйдете из процесса записи. Прозвучат короткий сигнал сирены и длинный. Светодиод потухнет.
Брелок Шериф aps95lcd b4 не работает: причины
Пульт перестал выполнять ваши команды? Вы не можете поставить и снять автомобиль с охраны. Не помогает даже привязка коммутатора к системе. В чём же причина? Одним из решений проблемы может быть новая активация брелка. Выньте элемент питания из пульта на несколько секунд и заново поставьте его. Не помогает? Рассмотрим другие причины:
- повреждение контактов печатной платы, расположенной внутри коммутатора. Отремонтируйте пульт своими силами, или отдайте его специалистам;
- помехи, препятствующие нормальной связи коммуникатора с блоком управления.
Как снять корпус пейджера
Инструменты и принадлежности:
- маленькая фигурная отвёртка;
- тонкая пластина или нож.
- Выньте батарейку, открыв крышку, расположенную на обратной стороне пульта.
- В батарейном отсеке находится саморез, выкрутите его.
- Корпус держится на пластиковых защёлках. Аккуратно подденьте их ножом или тонкой пластиной. Раскройте брелок.
- Можно проводить профилактические и ремонтные работы.
Видео инструкция по настройке Aps95lcd b4
АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА
Из ряда односторонних сигнализаций марки Sheriff APS – охранная система 35 pro по праву считается самой удачной. Она выгодно отличается от других бюджетных автосигнализаций стильным дизайном пультов управления, качественной работой и достаточно большим набором функций.
Приставка Pro означает, что модель выполнена для профессиональной установки и обладает максимально широким функционалом в пределах своих модельных возможностей.
Охранная система обладает всеми необходимыми функциями для обеспечения надежной защиты автомобиля. Управление автосигнализацией шериф апс 35 про осуществляется с помощью дистанционных пультов, которые изменяют кодировку сигнала, предупреждая возможность его перехвата с помощью устройства под названием «code-grabber». Особенностью данной модели является наличие светодиодного индикатора заряда батареи, что редко входит в комплект недорогих сигнализаций.
Стандартные функции автосигнализации апс 35 включают в себя:
- Блокировку двигателя при помощи вмонтированного реле.
- Возможность подключения замков дверей, капота и багажника
- Реле для включения габаритов
- Постановку на охрану при включенном зажигании
- Бесшумную охрану и снятие сигнализации
- Режим «поиск» (паника), который позволяет найти авто на парковке
- Функцию «Антиограбление». Программа включает сигнализацию при работающем зажигании
- Управление с помощью секретной кнопки Valet и многое другое
Помимо основных функций, система имеет ряд программируемых возможностей:
- Личный код, доступный только хозяину сигнализации
- Задержка установки сигнализации на 5 секунд или 1 минуту
- Автоматическое закрытие/открытие замков дверей при работающем двигателе
- Повторная установка защиты
- Снятие сигнализации в два этапа
- Функция избегания ложных срабатываний
- Возможность возврата заводских установок
Существенным преимуществом также является то, что при отключении питания, например, если сел аккумулятор, в памяти устройства сохраняются индивидуальные настройки владельца.
Комплектация и стоимость сигнализации Sheriff 35 pro
Существует несколько вариантов данной модели. Их основное различие заключается во внешнем виде пульта управления, который может быть выполнен из разного материала и иметь другой цвет корпуса. Так автосигнализация sheriff aps 35pro t4 ruby отличается красным стальным корпусом пульта, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой автозащиты составляет около 35 долларов.
В автосигнализации sheriff aps 35pro t7 присутствует новый дизайн брелока, который удобно помещается в руке. На пульте появилась кнопка беззвучной охраны и металлическое ушко крепления, обеспечивающее долговечность устройства. Также устройство имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Она также колеблется в районе 35-40 долларов, в зависимости от региона продажи и точки реализации.
В стандартную комплектацию автосигнализации шериф апс 35 про входят следующие элементы:
- Модуль управления с крепежом
- Два дистанционных пульта
- Колокол сигнализации (может отсутствовать в некоторых вариантах комплектации)
- Датчик удара с двухзонным действием
- Кнопка Valet с проводами подключения
- Концовики дверей
- Комплект проводов со штекерами
- Крепежные детали
- Реле блокировки двигателя
- Наклейка на стекло
- инструкция автосигнализации sheriff aps 35 на русском языке
Преимущества Sheriff APS-35 pro. Что привлекает покупателя
Система автомобильной сигнализации APS-35 пользуется большой популярностью у автовладельцев. На базе этой простой односторонней модели создано много различных вариантов и модификаций, рассчитанных на разные предпочтения и запросы.
В чем состоит преимущество автосигнализации sheriff aps 35 pro, и каковы недостатки системы, можно узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный бесперебойный сигнал, динамичный отклик системы и отсутствие каких-либо сбоев. | Отсутствие двухсторонней связи. Выбирая новую сигнализацию, большинство водителей останавливают свой выбор на системах с обратной связью, которые присылают уведомление о срабатывании на брелок |
| Долговечность. Сигнализации Sheriff от APS отличаются прочностью деталей и продолжительным сроком службы на различных транспортных средствах | Маленький радиус приема. Производителем указано расстояние действия пульта в 30 м. На практике, оно может быть еще меньше, и составлять от 10-ти до 15-ти метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация шериф aps 35 pro по праву считается одной из лучших в соотношении цена-качество | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо срабатывает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на невысокую стоимость и простоту, сигнализация выполняет все стандартные функции охраны и обеспечивает несколько дополнительных возможностей. | В моделях типа sheriff aps 35pro silver кожаный ремешок, на котором прикреплен пульт управления, выполнен из некачественного материала. Он быстро перетирается и теряет вид |
| Возможность подключения дополнительных элементов: доводчиков окон, замков дверей и багажника. | В некоторых комплектах отсутствует сирена сигнализации. Производитель комплектует сигнализации sheriff aps 35pro в двух вариантах – с колоколом и без него. Перед покупкой необходимо уточнять, какой именно вариант вам предлагают. |
| Брелок с индикатором зарядки батареи. Водитель всегда знает когда пришло время поменять батарею, а в случае поломки точно знает, что дело не в источнике питания. |
Поломки, характерные для сигнализаций APS-35 pro
Автомобильная охрана sheriff 35 pro отличается высокой надежностью и эффективностью. Она способна удовлетворить запросы владельцев бюджетных автомобилей на все 100% и удивляет наличием некоторых дополнительных функций, которые обычно не входят в комплект данной ценовой категории.
Автосигнализация апс 35 ломается достаточно редко, но все же характерные неисправности системы присутствуют. Рассмотрим наиболее частые из них и способы их устранения.
1. Двери не закрываются с пульта.
Возможные причины неисправности:
- отсоединились контакты кнопок
- нарушена схема подключения автосигнализации апс 35 про при установке
- Окислились концевые выключатели
Способы решения проблемы: Отсоединившиеся контакты подключают заново, тщательно изолируя. Места окислений зачищают и обрабатывают специальной смазкой против коррозии. Если система была установлена неправильно, необходимо найти ошибку и устранить ее. Лучше доверить эту процедуру профессионалам
2. Сигнализация срабатывает без причины
Возможные причины неисправности:
- Неправильно подключен датчик удара
- Сбились настройки датчика
Способы решения проблемы: во время резкой смены температуры на улице, датчик удара автосигнализации sheriff aps 35pro может стать слишком чувствительным и быть причиной ложных срабатываний. Для того чтоб настроить датчик, необходимо найти на его корпусе устройство регулировки и выставить нужные параметры.
3. Брелок работает только с очень близкого расстояния
Возможные причины неисправности:
- Севшая батарейка
- Блок установлен слишком глубоко внутри автомобиля, и сигнал до него не доходит
- Плохая работа антенны приема на блоке
Способы решения проблемы: отслужившие свой срок батарейки меняют, блок управления помещают в зону доступности пульта-передатчика. Если дело в антенне, которая плохо принимает сигнал, необходимо обратиться в мастерскую по ремонту автосигнализаций.
Как подключить Sheriff APS-35 pro самостоятельно
Как и во всех продуктах марки APS, сигнализация 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить автозащиту может любой водитель, который имеет определенный опыт работы с электрооборудованием автомобиля.
Установка производится в 3 этапа. Сначала монтируют все элементы оборудования: сирену, блок управления, датчик вибрации, световой индикатор. Потом подключают проводку в соответствии с инструкцией автосигнализации aps 35pro. После того, как
подключение завершено, выполняют тестирование работы сигнализации.
При выполнении работ необходимо учитывать такие нюансы:
- Устанавливать все детали и провода в безопасном месте. На них не должна попадать влага, и они не должны соприкасаться с горячими деталями двигателя
- Провода сматывають в жгуты при помощи изоленты или пластиковых стяжек. Все контакты тщательно изолируются.
- Сирену и модуль управления, а также кнопку Valet, размещают таким образом, чтоб злоумышленникам было трудно добраться до них и отключить сигнал
- Все провода должны обязательно совпадать по цветам, как это прописывает инструкция автосигнализации sheriff aps 35 pro
Если все предосторожности соблюдены и установка производилась по схеме, сигнализация будет работать без сбоев, и прослужит долгие годы.
Подходит ли сигнализация APS-35 pro на автомобили марки ВАЗ
Ответ однозначный: конечно, да! Многие владельцы машин отечественного производства пользуются именно этими охранными системами, так как они доступны по цене и просты в управлении.
Многие владельцы ВАЗов предпочитают устанавливать сигнализацию sheriff aps 35 pro на свои машины самостоятельно, что легко осуществить благодаря подробной инструкции по установке и отдельным схемам для автомобилей ВАЗ 2109, 2110 и Нива.
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей о автосигнализации aps 35 pro, преимущественно положительные. Многие отмечают стабильную работу, легкость настройки и доступную цену.
Среди пользователей есть и отрицательные мнения, основанные по большей части на отсутствии современных функций и слабом сигнале пульта. С впечатлениями некоторых автомобилистов можно познакомится ниже.
| Положительные отзывы | Отрицательные отзывы |
| Миша (avtozvuk.ua)
Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел ее с полгода назад в проверенном магазине. Ребята посоветовали именно этот комплект, так как он работает хорошо и стоит недорого. И действительно, после установки и настройки сигнализация работает как часики! |
Сан Саныч (rozetka.com.)
Взял эту сигнализацию sheriff aps 35pro silver просто потому, что понравился дизайн брелка. После недели использования очень разочаровался в данном оборудовании. Мало того, что ремешок на ней оказался не кожаным и стерся за пару дней, так еще и не работает корректно. Включить-выключить можно только с близкого расстояния, и то если спереди подходить. То есть, чтоб открыть авто нужно бегать с пультом вокруг машины. Короче, не сигнализация, а сплошные неудобства. |
| Дима (hotline.ru)
Меня сигнализация Шериф 35 ПРО вполне устраивает. За свои деньги она делает все, что надо. На охрану ставит и снимает без проблем, не глючит, не срабатывает без причины. Я полностью доволен и не собираюсь тратить лишние деньги на модные навороты. |
Николай (avtozvuk.ua)
Пользуюсь данной сигнализацией уже около года. Стоит на Пежо Боксер. Датчик удара очень чувствительный. Уже сколько раз приходилось посреди ночи вскакивать от громкого звука. К тому же сигнал между брелоком и приемником очень плохой. Не всегда с первого раза срабатывает. Лучше бы я купил что-то подороже и получше, чем это барахло китайское. |
| Анна
У меня установлена автосигнализация sheriff aps 35pro silver на Черри. Когда выбирала, привлек внимание стильный дизайн брелока, ну и все необходимые функции есть. Я машину в основном нигде не оставляю надолго, но иногда нужна охрана. Нравиться, что можно легко машину на стоянке найти по звуку и багажник открыть, когда руки заняты. |
Владимир (ugonavto.net)
У меня стоит на Бехе, предыдущий хозяин поставил. Брелок красивый и удобный, но функций маловато. Подойдет только для старых машин, которые никто и так угонять не собирается. Без обратной связи толку от таких сигналок мало, только малолеток пугать во дворе. Скоро буду менять на что-то посерьезней, а то опасаюсь за свой БМВ. |
| Костя
Хорошая сигналка. Подключал сам. Целый день провозился, но результат того стоит. Работает безукоризненно, за 2 года ни одного глюка. Мое мнение – зачем эти двухсторонки, которые стоят бешеных денег и глючат постоянно. Лучше поставить АПС ПРО 35 и спать спокойно! |
Виктор Данилович (ugonavto.net)
Недавно купил это «чудо техники» и крайне недоволен. Брелки какие-то легкие, ненадежные, провода в комплекте тоже хлипкие, изоляция плохая. Разъемы шатаются. Еле все это собрал в кучу. Вроде бы работает, но страшно как-то. |
| Федор(hotline.ru)
У меня установлена sheriff aps 35 pro t1. Претензий никаких нет к производителю. Есть все необходимые функции и даже немного больше. Например, силовые провода на центральные замки и брелок с подсветкой. Считаю что за такую цену нереально найти что-то лучше. |
Евгений Портной
Односторонние сигнализации – это прошлый век. Их только жлобы устанавливают. Глючит постоянно, боится и жары и мороза. Да и брелок не достает до машины с 7-го этажа. Никому не советую эту сигналку! |
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все особенности sheriff aps 35 pro и мнения пользователей о ее работе, можно смело сказать, что эта сигнализация является одной из лучших в отношении цена-качество. Ожидать невозможного от нее не стоит, так как это простое устройство с односторонней связью и базовым набором функций, но обеспечить надежную защиту APS-35 pro вполне по силам.
Использование данной автозащиты возможно практически на любом автомобиле, независимо от модели и года выпуска. Но лучше всего она подходит для бюджетных машин, которые не часто становятся объектами профессиональных угонщиков.
Сигнализация APS-35 pro прекрасно подходит и для отечественных автомобилей. Она хорошо зарекомендовала себя на таких моделях как Приора, Калина, ВАЗ 2110 и более старых Ладах. Это хорошее решение для тех, кто не гоняется за модными новинками, а хочет оборудовать свой автомобиль надежной и недорогой противоугонной системой.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:
- Как ставить и снимать охрану
- Что обозначают световые и звуковые сигналы в каждой ситуации
- Как пользоваться режимами Паника и Антиграбеж
- Когда использовать сервисную кнопку Valet
- Как установить бесшумную охрану и многое другое
2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:
- Отключение ложного срабатывания
- Задержку постановки системы на охрану
- Повторную установку сигнализации
- Раздельное открывание пассажирских и воительских дверей
- Охрану при включенном силовом агрегате и т.д.
3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установку центрального блока, сирены, сигнализатора СИД, датчика удара
- Подключение электропроводки
- Настройку брелоков-передатчиков
- Настройку сенсора удара
- Проверку функционирования системы
Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.
Видео – Видеообзор автомобильной сигнализации Sheriff APS-35PRO
Видео – Sheriff APS-35 Pro установлена на Volvo s70
01:57
SHERIFF APS-35PRO Автомобильная Сигнализация | Распаковка avtozvuk.ua
02:03
Видеообзор автомобильной сигнализации Sheriff APS-35PRO
04:09
Моя распаковка Автосигнализация Sheriff APS-35 PRO
01:27
Sheriff TX 35 PRO в выкидной корпус ключ Авто ключ выкидной ключ
01:54
Sheriff APS-35 PRO Автосигнализация. Комплектация
01:52
Sheriff APS-35PRO Silver АВТОМОБИЛЬНАЯ Сигнализация avtozvuk.ua
01:03
Sheriff APS-35 Pro установлена на Volvo s70
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И Д…
Модель «aps 35 pro sheriff
- Изображение
- Текст
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
1
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ Anti Hi Jack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА Anti Hi Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS 35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
С СТ ТА АН НД ДА АР РТ ТН НЫ ЫЕ Е Ф ФУ УН НК КЦ ЦИ ИИ И С С…
Страница 3
- Изображение
- Текст
3
С
СТ
ТА
АН
НД
ДА
АР
РТ
ТН
НЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Динамический код KeeLoq+.
•
Двухканальный приемник (возможность программирования до четырех передатчиков).
•
Два трехкнопочных программируемых передатчика.
•
Кнопочный переключатель Valet.
•
Двузонный пьезоэлектрический датчик удара.
•
Cирена.
•
Встроенное реле управления габаритными огнями.
•
Встроенный универсальный силовой выход управления замками дверей.
•
Встроенное реле (30 A) блокировки с нормально замкнутыми контактами (ARM).
•
Встроенное реле (30 A) управления сервисными устройствами, подключаемыми к каналу CH2.
•
Дистанционное управление центральным замком автомобиля в режиме Valet и при
работающем двигателе.
•
Два разъемных соединения для подключения внешних датчиков удара и объема.
•
Ограничение ложных срабатываний по всем зонам, всех датчиков.
•
Две цепи комплиментарных блокировок (требуется установка дополнительного реле).
•
Два канала управления сервисными устройствами автомобиля (канал дополнительной
блокировки, управление стеклоподъемником, выход вежливой подсветки, управление
открыванием багажника, независимое управление пейджером).
•
Многофункциональный светодиодный индикатор.
•
Память срабатываний.
•
Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режим
полной охраны, даже при отсутствии ключа зажигания.
•
Бесшумная постановка и снятие системы с охраны.
•
Временное отключение датчика(ов) удара.
•
Отключение сигнала тревоги с пульта дистанционного управления.
•
Дистанционное управление функцией Паника во всех режимах.
•
Звуковое подтверждение режима Valet.
•
Звуковое и световое предупреждение о срабатывании системы.
•
Ограниченное время режима тревоги.
•
Охрана периметра.
•
Обход зоны неисправности.
•
Память состояний Valet, DISARM (снято с охраны), TRIGGERS (состояние входов
охраны) при отключении питания системы.
•
Немедленное включение тревожной сигнализации при отключении/включении
питания системы в режиме ARM (охрана).
•
Управление открыванием багажника с временным отключением датчиков и канала
охраны капот/багажник.
•
Долговременное дистанционное выключение и включение сирены (ночной режим)
в режиме охраны.
•
Поиск автомобиля.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РУ
УЕ
ЕМ
МЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Программируемый персональный код отключения и управления системой.
•
Задержка постановки системы на охрану: 5 сек, 60 сек.
•
Автоматическое запирание дверей при включении зажигания.
•
Автоматическое отпирание дверей при выключении зажигания.
•
Раздельное (безопасное) открывание водительской и пассажирских дверей автомобиля
командами с брелока передатчика.
•
Функция перепостановки на охрану.
•
Управление центральным замком при перепостановке на охрану.
•
Программируемая длительность импульса управления замками дверей: 0,9 сек, 3,5 сек.
•
Двойной импульс отпирания дверей.
•
Закрыть все (КОМФОРТ) – программирование импульса закрытия дверей на 15 или 30 сек
при постановке на охрану.
•
Функция управления дополнительным каналом 2.
•
Функция управления дополнительным каналом 3.
•
Функция Anti Hi Jack при включении зажигания.
4
•
Отключения «ложных» срабатываний системы.
•
Охрана при запущенном двигателе.
•
AV функция – снятие системы с охраны в два этапа.
•
Пассивная блокировка двигателя (функция иммобилайзера).
•
Восстановление заводских настроек.
Передатчики, обладающие технологией защиты цифровых кодов от перехвата (KeeLoq)
В брелоках передатчиках, входящих в комплект данной охранной системы, используется
наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых
в настоящий момент автомобильных охранных систем. Некоторые из современных опытных
угонщиков автомобилей используют устройства, известные как перехватчики кодов (code
grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройст
вом дистанционного управления охранной системой автомобиля. После ухода водителя угон
щик использует данный код для снятия системы с охраны.
В отличие от описанных выше устройств дистанционного управления брелоки передатчики,
входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каждый
раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный сигнал
вашего брелока передатчика, охранная система на него просто не отреагирует.
Если кнопка на вашем брелоке передатчике нажималась более 30 раз, когда он находился вне
пределов управления охранной системой (например, если с ним играли дети), система не бу
дет реагировать на вызов брелока передатчика, когда вы снова решите им воспользоваться.
Вам необходимо синхронизировать ваш брелок передатчик с приемником охранной системы.
Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы
на охрану на брелоке передатчике. После этого система снова будет реагировать на все ко
манды дистанционного управления.
Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И К
КН
НО
ОП
ПО
ОК
К Б
БР
РЕ
ЕЛ
ЛО
ОК
КА
А П
ПЕ
ЕР
РЕ
ЕД
ДА
АТ
ТЧ
ЧИ
ИК
КА
А
Постановка на охрану Снятие с охраны Управление дополнительн…
Страница 5
- Изображение
- Текст
Постановка на охрану
Снятие с охраны
Управление дополнитель
ным каналом CH2
Рис. 1
А
АК
КТ
ТИ
ИВ
ВН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Один раз нажмите и отпустите кнопку 1 постановки системы на охрану на брелоке
передатчике.
3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.
4. Габаритные огни автомобиля мигнут один раз.
5. Сирена подаст один короткий звуковой сигнал подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Бесшумная активная постановка на охрану
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Кратковременно нажмите кнопку 3, а затем кнопку 1 постановки системы на охрану
на брелоке передатчике.
3. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
4. Габаритные огни автомобиля мигнут один раз. Звукового сигнала подтверждения не будет.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
В
ВР
РЕ
ЕМ
МЕ
ЕН
НН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е Д
ДА
АТ
ТЧ
ЧИ
ИК
КА
А У
УД
ДА
АР
РА
А
Если Вы оставляете Ваш автомобиль на городской улице с оживленным движением и велика
вероятность ложных срабатываний системы, ОТКЛЮЧИТЕ ДАТЧИК(И) при постановке систе
мы на охрану, для чего кратковременно нажмите кнопку 1, а затем в течение 4 сек кнопку 3 на
брелоке передатчике. Сирена подаст длинный звуковой сигнал, подтверждая отключение
датчика удара на текущий период охраны.
5
Р РУ УЧ ЧН НА АЯ Я П ПО ОС СТ ТА АН НО ОВ ВК КА А С СИ ИС С…
Страница 6
- Изображение
- Текст
6
Р
РУ
УЧ
ЧН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
Если Вы по какой либо причине не можете воспользоваться брелоком передатчиком
для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet
в любое время даже при отсутствии ключа зажигания.
Полная постановка системы на охрану
1. Кратковременно нажмите, отпустите, а затем нажмите и удерживайте (более 3 сек) кноп
ку Valet до подтверждения звуковым сигналом включения режима постановки на охрану.
2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия
последней двери:
а) если дверь была закрыта, система будет ждать открытия, а затем закрытия последней
двери,
б) если дверь была открыта, система будет ждать закрытия последней двери.
3. После того как закрыта последняя дверь и по истечении 3 секундного интервала времени
включится режим полной охраны.
Если имеется дополнительная цепь запирания/отпирания замков дверей и включена
программируемая функция F6/3 (блокировка замков дверей при перепостановке систе
мы на охрану), то двери автомобиля будут заперты.
Ручная постановка в режим охраны выполняется только на один цикл до снятия систе
мы с охраны.
Примечание
После выключения зажигания ручная постановка в режим охраны может быть выполнена толь
ко после 5 секундной задержки.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. В течение 30 секунд будут работать сирена и
мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных
огней прекратится и система будет продолжать контролировать все цепи защиты автомо
биля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в тече
ние шести 30 секундных циклов и затем отключится; данная зона защиты будет изолиро
вана, и система продолжит контролировать остальные цепи защиты автомобиля.
Каждый раз, когда система ставится на охрану, светодиодный индикатор, установленный
в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного индика
тора служит визуальным предупреждением для потенциальных грабителей или угонщиков.
В качестве индикатора используется светоизлучающий диод, потребляющий небольшой ток.
поэтому, даже если система оставлена в режиме охраны на длительное время, работа свето
диодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.
При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего
30 секундного цикла сигнализации, привлекая внимание к автомобилю.
Дополнительная функция. Каждый раз, когда система ставится на охрану, блокируется це
пь стартера автомобиля. При этом двигатель автомобиля не может быть запущен даже с
помощью ключа зажигания.
Когда система находится на охране, любой сильный удар по кузову или стеклу автомоби
ля приведет к срабатыванию датчика удара и включению сигнализации.
Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара,
после чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
Подходя к автомобилю, нажмите и отпустите кнопку 2 снятия системы с охраны на брелоке
передатчике.
1. Система выключит режим охраны.
2. Светодиодный индикатор погаснет.
7
3. Габаритные огни автомобиля мигнут два раза.
4. Сирена подаст два коротких звуковых сигнала подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
А
АВ
ВТ
ТО
ОМ
МА
АТ
ТИ
ИЧ
ЧЕ
ЕС
СК
КА
АЯ
Я П
ПЕ
ЕР
РЕ
ЕП
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А Н
НА
А О
ОХ
ХР
РА
АН
НУ
У ((ф
фу
ун
нк
кц
ци
ия
я F
F6
6))
Если включена функция F6 – автоматическая перепостановка на охрану, то при снятии си
стемы с охраны светодиодный индикатор начнет быстро мигать указывая на то, что если
в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Ес
ли в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор погаснет
и режим постановки системы на охрану будет отменен. Перепостановка на охрану выпол
няется без блокирования замков дверей или с блокированием замков дверей в зависимо
сти от выбора функций F6/2 или F6/3.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
1. Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия систе
мы с охраны на брелоке передатчике.
2. Система выполнит действия в соответствии с режимами запрограммированных функций.
3. Габаритные огни автомобиля мигнут два раза.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки две
рей автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона авто
мобиля при выполнении, например, процедуры прогрева двигателя.
Постановка на охрану:
1) включите зажигание и запустите двигатель,
2) закройте все двери, капот и багажник,
3) нажмите и удерживайте кнопку 1 постановки системы на охрану в течение 3 сек,
4) светодиодный индикатор на приборной панели автомобиля начнет медленно мигать,
5) габаритные огни автомобиля мигнут один раз,
6) сирена подаст один короткий звуковой сигнал.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Функция постановки на охрану при запущенном двигателе – программируемая функ
ция F10 и может быть включена или выключена.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М
Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
1. Включите двигатель.
2. Закройте все двери, капот и багажник.
3. Кратковременно нажмите кнопку 3, а затем нажмите и удерживайте кнопку 1 постановки
системы на охрану на брелоке передатчике в течение 3 сек.
4. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
5. Габаритные огни автомобиля мигнут один раз.
. Сирена не будет подавать звуковых сигналов подтверждения. …
Страница 8
- Изображение
- Текст
8
6. Сирена не будет подавать звуковых сигналов подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. Включатся все блокирующие цепи. При этом
двигатель автомобиля заглохнет и попытки запустить его заново ни к чему не приведут.
В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После это
го звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать
контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь
открытой, сирена будет работать в течение шести 30 секундных циклов и затем отключит
ся; данная зона защиты будет изолирована, а система продолжит контролировать осталь
ные цепи защиты автомобиля.
Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы
габаритные огни автомобиля мигают в течение всего 30 секундного цикла сигнализации,
привлекая внимание к автомобилю.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Снятие системы с охраны при работающем двигателе осуществляется кратковременным
нажатием кнопки 2 снятия системы с охраны.
Светодиодный индикатор погаснет.
Если сигнализация срабатывала в Ваше отсутствие, то при снятии с охраны светодиодный
индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабаты
вала в Ваше отсутствие.
Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Примечание
Попытка снять систему с охраны после того, как система сработала (включилась сирена сиг
нализации), приведет только к отключению звуковой сигнализации. Система не будет снята
с охраны. Для того, чтобы снять систему с охраны, необходимо еще раз нажать кнопку снятия
с охраны на брелоке передатчике, когда система не подает звуковую сигнализацию.
Б
БЕ
ЕЗ
ЗЗ
ЗВ
ВУ
УЧ
ЧН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия системы с
охраны на брелоке передатчике.
Светодиодный индикатор, установленный в приборную панель автомобиля, погаснет.
Габаритные огни автомобиля мигнут два раза.
С
СИ
ИГГН
НА
АЛ
ЛЫ
Ы П
ПР
РЕ
ЕД
ДУ
УП
ПР
РЕ
ЕЖ
ЖД
ДЕ
ЕН
НИ
ИЯ
Я О
О П
ПО
ОП
ПЫ
ЫТ
ТК
КЕ
Е П
ПР
РО
ОН
НИ
ИК
КН
НО
ОВ
ВЕ
ЕН
НИ
ИЯ
Я В
В А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЬ
Ь
Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная
система проинформирует Вас об этом.
При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза миг
нут габаритные огни или указатели поворотов.
Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как ми
гает светодиодный индикатор на приборной панели автомобиля.
•
Если светодиодный индикатор мигает один раз через паузу, то система срабатывала
от датчика удара или от триггера дополнительного устройства, подключенного к системе.
•
Если светодиодный индикатор мигает два раза через паузу, то система срабатывала
от концевого выключателя багажника или капота (при попытке открыть капот или багажник).
•
Если светодиодный индикатор мигает три раза через паузу, то система срабатывала
от концевого выключателя дверей (при попытке открыть двери автомобиля).
Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы
и стираются при включении зажигания.
К КН НО ОП ПО ОЧ ЧН НЫ ЫЙ Й П ПЕ ЕР РЕ ЕК КЛ ЛЮ ЮЧ ЧА АТ ТЕ…
Страница 9
- Изображение
- Текст
9
К
КН
НО
ОП
ПО
ОЧ
ЧН
НЫ
ЫЙ
Й П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЬ
Ь V
Va
alle
ett ((р
ре
еж
жи
им
м
Valet
))
Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны дан
ной системы, что исключает необходимость отдавать передатчик управления Вашей систе
мой служителю парковки или механику станции технического обслуживания. Когда система
находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного
управления режимом Паника и функции дистанционного управления запиранием и отпирани
ем замков дверей автомобиля.
Включение режима Valet
1. Снимите систему с охраны с брелока передатчика или кнопки Valet или введите свой пер
сональный код ручного отключения системы.
2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
4. Светодиодный индикатор начнет светиться постоянно.
5. Система находится в сервисном режиме Valet.
Примечание
В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным зву
ковым сигналом.
Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не нужен.
Это обеспечит полную защиту вашего автомобиля.
Выключение режима Valet
1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
3. Светодиодный индикатор погаснет.
4. Система перейдет в рабочий режим.
Р
РУ
УЧ
ЧН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е О
ОХ
ХР
РА
АН
НН
НО
ОЙ
Й С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю
П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЯ
Я V
Va
alle
ett
Данная охранная система может быть снята с охраны и без использования брелока передат
чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нуж
но снять систему с охраны и воспользоваться автомобилем, но брелок передатчик потерян
или неисправен. Если при программировании системы для ручного отключения системы
выбран переключатель Valet, то для отключения системы проделайте следующее:
1) откройте дверь автомобиля,
2) сработает охранная система и включится сирена,
3) включите зажигание,
4) в течение 10 сек кратковременно нажмите кнопку Valet.
Обратите внимание, что при этом система не будет находиться в режиме Valet!
О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А
Выбор кодированного режима отключения системы осуществляется функцией F9. Для этого
обратитесь к Вашему мастеру установщику или смотрите раздел «Программируемые функ
ции» и инструкцию по установке системы. Обратите внимание, что выбор данной функции так
же определяет способ отключения режима Anti Hi Jack (Valet или кодированный).
В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать
фабричный код (11) или, для обеспечения максимальной защиты Вашего автомобиля,
Вы можете запрограммировать свой персональный код отключения в любое время.
Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.
Для снятия системы с помощью персонального кода
1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание. Режим тревоги выключится, и двигатель можно
завести.
10
Примечание
В том случае, если 3 раза подряд был введен неправильный код, система перестанет вос
принимать дальнейшие попытки ввода кода в течение некоторого времени.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РО
ОВ
ВА
АН
НИ
ИЕ
Е П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЯ
Я С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
Функция F9 должна соответствовать режиму Секретный код.
Фабричный код отключения системы – 11.
Для программирования вашего нового персонального кода
Введите действующий персональный код для разрешения операции смены секретного кода
1. Снимите систему с охраны
(выключите зажигание, если оно было включено и ожидайте 5 сек).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание.
7. Если введенный код правильный – прозвучит один короткий сигнал сирены.
8. В течение 5 сек выключите зажигание.
Выполните процедуру записи нового секретного кода
9. Сразу же нажмите кнопочный выключатель Valet 5 раз. Вы услышите один короткий и один
длинный сигнал сирены, подтверждающие, что система готова к программированию но
вого персонального кода.
10. В течение 5 сек после сигналов сирены нажмите кнопку 1 передатчика для начала ввода
первой цифры персонального кода. Вы услышите один подтверждающий сигнал сирены.
11. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее
количество сигналов, подтверждая ввод первой цифры кода.
12. В течение 10 сек нажмите кнопку 2 передатчика для начала ввода второй цифры персо
нального кода. Вы услышите два подтверждающих сигнала сирены.
13. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее ко
личество сигналов, подтверждая ввод второй цифры кода.
14. Включите зажигание. Вы услышите один короткий и один длинный сигналы сирены, под
тверждающие, что программирование нового персонального кода закончено.
Примечание
Если система не подтверждает ввод секретного кода звуковым сигналом, поставьте систему
в охрану с помощью брелока передатчика, затем снимите систему с охраны и повторите про
цедуру ввода секретного кода.
Обязательно запишите или хорошо запомните Ваш персональный код. Обратите внимание,
что если функция F9 запрограммирована как Секретный код, персональный код также
будет необходим для отключения функции Anti Hi Jack.
Р
РЕ
ЕЖ
ЖИ
ИМ
М A
AN
NT
TII H
HII JJA
AC
CK
K П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИИ
И З
ЗА
АЖ
ЖИ
ИГГА
АН
НИ
ИЯ
Я –
– З
ЗА
АЩ
ЩИ
ИТ
ТА
А О
ОТ
Т У
УГГО
ОН
НА
А
И
И З
ЗА
АХ
ХВ
ВА
АТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я ((п
пр
ро
оггр
ра
ам
мм
ми
ир
ру
уе
ем
ма
ая
я ф
фу
ун
нк
кц
ци
ия
я F
F1
11
1))
1. Зажигание включено или заведен двигатель.
2. В течение 20 сек после включения зажигания система не проявляет себя никаким обра
зом. Выключение зажигания отменяет действие функции. Последующее включение зажи
гания активирует функцию Anti Hi Jack сначала.
3. В течение следующего 20 секундного интервала (цикл предупреждения) система включа
ет кратковременные сигналы предупреждения. Выключение, а затем включение зажига
ния активирует функцию Anti Hi Jack с цикла предупреждения.
4. В течение следующего 20 секундного интервала (цикл безопасного останова) система
включает сигналы тревоги и выполняет кратковременное включение блокировок. Выклю
чение, а затем включение зажигания активирует все блокирующие цепи полностью
и включает тревожную сигнализацию в непрерывном режиме.
Комментарии
01:57
SHERIFF APS-35PRO Автомобильная Сигнализация | Распаковка avtozvuk.ua
02:03
Видеообзор автомобильной сигнализации Sheriff APS-35PRO
04:09
Моя распаковка Автосигнализация Sheriff APS-35 PRO
01:27
Sheriff TX 35 PRO в выкидной корпус ключ Авто ключ выкидной ключ
01:54
Sheriff APS-35 PRO Автосигнализация. Комплектация
01:52
Sheriff APS-35PRO Silver АВТОМОБИЛЬНАЯ Сигнализация avtozvuk.ua
01:03
Sheriff APS-35 Pro установлена на Volvo s70
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И Д…
Модель «aps 35 pro sheriff
- Изображение
- Текст
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
1
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ Anti Hi Jack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА Anti Hi Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS 35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
С СТ ТА АН НД ДА АР РТ ТН НЫ ЫЕ Е Ф ФУ УН НК КЦ ЦИ ИИ И С С…
Страница 3
- Изображение
- Текст
3
С
СТ
ТА
АН
НД
ДА
АР
РТ
ТН
НЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Динамический код KeeLoq+.
•
Двухканальный приемник (возможность программирования до четырех передатчиков).
•
Два трехкнопочных программируемых передатчика.
•
Кнопочный переключатель Valet.
•
Двузонный пьезоэлектрический датчик удара.
•
Cирена.
•
Встроенное реле управления габаритными огнями.
•
Встроенный универсальный силовой выход управления замками дверей.
•
Встроенное реле (30 A) блокировки с нормально замкнутыми контактами (ARM).
•
Встроенное реле (30 A) управления сервисными устройствами, подключаемыми к каналу CH2.
•
Дистанционное управление центральным замком автомобиля в режиме Valet и при
работающем двигателе.
•
Два разъемных соединения для подключения внешних датчиков удара и объема.
•
Ограничение ложных срабатываний по всем зонам, всех датчиков.
•
Две цепи комплиментарных блокировок (требуется установка дополнительного реле).
•
Два канала управления сервисными устройствами автомобиля (канал дополнительной
блокировки, управление стеклоподъемником, выход вежливой подсветки, управление
открыванием багажника, независимое управление пейджером).
•
Многофункциональный светодиодный индикатор.
•
Память срабатываний.
•
Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режим
полной охраны, даже при отсутствии ключа зажигания.
•
Бесшумная постановка и снятие системы с охраны.
•
Временное отключение датчика(ов) удара.
•
Отключение сигнала тревоги с пульта дистанционного управления.
•
Дистанционное управление функцией Паника во всех режимах.
•
Звуковое подтверждение режима Valet.
•
Звуковое и световое предупреждение о срабатывании системы.
•
Ограниченное время режима тревоги.
•
Охрана периметра.
•
Обход зоны неисправности.
•
Память состояний Valet, DISARM (снято с охраны), TRIGGERS (состояние входов
охраны) при отключении питания системы.
•
Немедленное включение тревожной сигнализации при отключении/включении
питания системы в режиме ARM (охрана).
•
Управление открыванием багажника с временным отключением датчиков и канала
охраны капот/багажник.
•
Долговременное дистанционное выключение и включение сирены (ночной режим)
в режиме охраны.
•
Поиск автомобиля.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РУ
УЕ
ЕМ
МЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Программируемый персональный код отключения и управления системой.
•
Задержка постановки системы на охрану: 5 сек, 60 сек.
•
Автоматическое запирание дверей при включении зажигания.
•
Автоматическое отпирание дверей при выключении зажигания.
•
Раздельное (безопасное) открывание водительской и пассажирских дверей автомобиля
командами с брелока передатчика.
•
Функция перепостановки на охрану.
•
Управление центральным замком при перепостановке на охрану.
•
Программируемая длительность импульса управления замками дверей: 0,9 сек, 3,5 сек.
•
Двойной импульс отпирания дверей.
•
Закрыть все (КОМФОРТ) – программирование импульса закрытия дверей на 15 или 30 сек
при постановке на охрану.
•
Функция управления дополнительным каналом 2.
•
Функция управления дополнительным каналом 3.
•
Функция Anti Hi Jack при включении зажигания.
4
•
Отключения «ложных» срабатываний системы.
•
Охрана при запущенном двигателе.
•
AV функция – снятие системы с охраны в два этапа.
•
Пассивная блокировка двигателя (функция иммобилайзера).
•
Восстановление заводских настроек.
Передатчики, обладающие технологией защиты цифровых кодов от перехвата (KeeLoq)
В брелоках передатчиках, входящих в комплект данной охранной системы, используется
наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых
в настоящий момент автомобильных охранных систем. Некоторые из современных опытных
угонщиков автомобилей используют устройства, известные как перехватчики кодов (code
grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройст
вом дистанционного управления охранной системой автомобиля. После ухода водителя угон
щик использует данный код для снятия системы с охраны.
В отличие от описанных выше устройств дистанционного управления брелоки передатчики,
входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каждый
раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный сигнал
вашего брелока передатчика, охранная система на него просто не отреагирует.
Если кнопка на вашем брелоке передатчике нажималась более 30 раз, когда он находился вне
пределов управления охранной системой (например, если с ним играли дети), система не бу
дет реагировать на вызов брелока передатчика, когда вы снова решите им воспользоваться.
Вам необходимо синхронизировать ваш брелок передатчик с приемником охранной системы.
Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы
на охрану на брелоке передатчике. После этого система снова будет реагировать на все ко
манды дистанционного управления.
Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И К
КН
НО
ОП
ПО
ОК
К Б
БР
РЕ
ЕЛ
ЛО
ОК
КА
А П
ПЕ
ЕР
РЕ
ЕД
ДА
АТ
ТЧ
ЧИ
ИК
КА
А
Постановка на охрану Снятие с охраны Управление дополнительн…
Страница 5
- Изображение
- Текст
Постановка на охрану
Снятие с охраны
Управление дополнитель
ным каналом CH2
Рис. 1
А
АК
КТ
ТИ
ИВ
ВН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Один раз нажмите и отпустите кнопку 1 постановки системы на охрану на брелоке
передатчике.
3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.
4. Габаритные огни автомобиля мигнут один раз.
5. Сирена подаст один короткий звуковой сигнал подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Бесшумная активная постановка на охрану
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Кратковременно нажмите кнопку 3, а затем кнопку 1 постановки системы на охрану
на брелоке передатчике.
3. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
4. Габаритные огни автомобиля мигнут один раз. Звукового сигнала подтверждения не будет.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
В
ВР
РЕ
ЕМ
МЕ
ЕН
НН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е Д
ДА
АТ
ТЧ
ЧИ
ИК
КА
А У
УД
ДА
АР
РА
А
Если Вы оставляете Ваш автомобиль на городской улице с оживленным движением и велика
вероятность ложных срабатываний системы, ОТКЛЮЧИТЕ ДАТЧИК(И) при постановке систе
мы на охрану, для чего кратковременно нажмите кнопку 1, а затем в течение 4 сек кнопку 3 на
брелоке передатчике. Сирена подаст длинный звуковой сигнал, подтверждая отключение
датчика удара на текущий период охраны.
5
Р РУ УЧ ЧН НА АЯ Я П ПО ОС СТ ТА АН НО ОВ ВК КА А С СИ ИС С…
Страница 6
- Изображение
- Текст
6
Р
РУ
УЧ
ЧН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
Если Вы по какой либо причине не можете воспользоваться брелоком передатчиком
для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet
в любое время даже при отсутствии ключа зажигания.
Полная постановка системы на охрану
1. Кратковременно нажмите, отпустите, а затем нажмите и удерживайте (более 3 сек) кноп
ку Valet до подтверждения звуковым сигналом включения режима постановки на охрану.
2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия
последней двери:
а) если дверь была закрыта, система будет ждать открытия, а затем закрытия последней
двери,
б) если дверь была открыта, система будет ждать закрытия последней двери.
3. После того как закрыта последняя дверь и по истечении 3 секундного интервала времени
включится режим полной охраны.
Если имеется дополнительная цепь запирания/отпирания замков дверей и включена
программируемая функция F6/3 (блокировка замков дверей при перепостановке систе
мы на охрану), то двери автомобиля будут заперты.
Ручная постановка в режим охраны выполняется только на один цикл до снятия систе
мы с охраны.
Примечание
После выключения зажигания ручная постановка в режим охраны может быть выполнена толь
ко после 5 секундной задержки.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. В течение 30 секунд будут работать сирена и
мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных
огней прекратится и система будет продолжать контролировать все цепи защиты автомо
биля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в тече
ние шести 30 секундных циклов и затем отключится; данная зона защиты будет изолиро
вана, и система продолжит контролировать остальные цепи защиты автомобиля.
Каждый раз, когда система ставится на охрану, светодиодный индикатор, установленный
в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного индика
тора служит визуальным предупреждением для потенциальных грабителей или угонщиков.
В качестве индикатора используется светоизлучающий диод, потребляющий небольшой ток.
поэтому, даже если система оставлена в режиме охраны на длительное время, работа свето
диодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.
При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего
30 секундного цикла сигнализации, привлекая внимание к автомобилю.
Дополнительная функция. Каждый раз, когда система ставится на охрану, блокируется це
пь стартера автомобиля. При этом двигатель автомобиля не может быть запущен даже с
помощью ключа зажигания.
Когда система находится на охране, любой сильный удар по кузову или стеклу автомоби
ля приведет к срабатыванию датчика удара и включению сигнализации.
Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара,
после чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
Подходя к автомобилю, нажмите и отпустите кнопку 2 снятия системы с охраны на брелоке
передатчике.
1. Система выключит режим охраны.
2. Светодиодный индикатор погаснет.
7
3. Габаритные огни автомобиля мигнут два раза.
4. Сирена подаст два коротких звуковых сигнала подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
А
АВ
ВТ
ТО
ОМ
МА
АТ
ТИ
ИЧ
ЧЕ
ЕС
СК
КА
АЯ
Я П
ПЕ
ЕР
РЕ
ЕП
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А Н
НА
А О
ОХ
ХР
РА
АН
НУ
У ((ф
фу
ун
нк
кц
ци
ия
я F
F6
6))
Если включена функция F6 – автоматическая перепостановка на охрану, то при снятии си
стемы с охраны светодиодный индикатор начнет быстро мигать указывая на то, что если
в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Ес
ли в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор погаснет
и режим постановки системы на охрану будет отменен. Перепостановка на охрану выпол
няется без блокирования замков дверей или с блокированием замков дверей в зависимо
сти от выбора функций F6/2 или F6/3.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
1. Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия систе
мы с охраны на брелоке передатчике.
2. Система выполнит действия в соответствии с режимами запрограммированных функций.
3. Габаритные огни автомобиля мигнут два раза.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки две
рей автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона авто
мобиля при выполнении, например, процедуры прогрева двигателя.
Постановка на охрану:
1) включите зажигание и запустите двигатель,
2) закройте все двери, капот и багажник,
3) нажмите и удерживайте кнопку 1 постановки системы на охрану в течение 3 сек,
4) светодиодный индикатор на приборной панели автомобиля начнет медленно мигать,
5) габаритные огни автомобиля мигнут один раз,
6) сирена подаст один короткий звуковой сигнал.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Функция постановки на охрану при запущенном двигателе – программируемая функ
ция F10 и может быть включена или выключена.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М
Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
1. Включите двигатель.
2. Закройте все двери, капот и багажник.
3. Кратковременно нажмите кнопку 3, а затем нажмите и удерживайте кнопку 1 постановки
системы на охрану на брелоке передатчике в течение 3 сек.
4. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
5. Габаритные огни автомобиля мигнут один раз.
. Сирена не будет подавать звуковых сигналов подтверждения. …
Страница 8
- Изображение
- Текст
8
6. Сирена не будет подавать звуковых сигналов подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. Включатся все блокирующие цепи. При этом
двигатель автомобиля заглохнет и попытки запустить его заново ни к чему не приведут.
В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После это
го звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать
контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь
открытой, сирена будет работать в течение шести 30 секундных циклов и затем отключит
ся; данная зона защиты будет изолирована, а система продолжит контролировать осталь
ные цепи защиты автомобиля.
Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы
габаритные огни автомобиля мигают в течение всего 30 секундного цикла сигнализации,
привлекая внимание к автомобилю.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Снятие системы с охраны при работающем двигателе осуществляется кратковременным
нажатием кнопки 2 снятия системы с охраны.
Светодиодный индикатор погаснет.
Если сигнализация срабатывала в Ваше отсутствие, то при снятии с охраны светодиодный
индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабаты
вала в Ваше отсутствие.
Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Примечание
Попытка снять систему с охраны после того, как система сработала (включилась сирена сиг
нализации), приведет только к отключению звуковой сигнализации. Система не будет снята
с охраны. Для того, чтобы снять систему с охраны, необходимо еще раз нажать кнопку снятия
с охраны на брелоке передатчике, когда система не подает звуковую сигнализацию.
Б
БЕ
ЕЗ
ЗЗ
ЗВ
ВУ
УЧ
ЧН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия системы с
охраны на брелоке передатчике.
Светодиодный индикатор, установленный в приборную панель автомобиля, погаснет.
Габаритные огни автомобиля мигнут два раза.
С
СИ
ИГГН
НА
АЛ
ЛЫ
Ы П
ПР
РЕ
ЕД
ДУ
УП
ПР
РЕ
ЕЖ
ЖД
ДЕ
ЕН
НИ
ИЯ
Я О
О П
ПО
ОП
ПЫ
ЫТ
ТК
КЕ
Е П
ПР
РО
ОН
НИ
ИК
КН
НО
ОВ
ВЕ
ЕН
НИ
ИЯ
Я В
В А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЬ
Ь
Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная
система проинформирует Вас об этом.
При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза миг
нут габаритные огни или указатели поворотов.
Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как ми
гает светодиодный индикатор на приборной панели автомобиля.
•
Если светодиодный индикатор мигает один раз через паузу, то система срабатывала
от датчика удара или от триггера дополнительного устройства, подключенного к системе.
•
Если светодиодный индикатор мигает два раза через паузу, то система срабатывала
от концевого выключателя багажника или капота (при попытке открыть капот или багажник).
•
Если светодиодный индикатор мигает три раза через паузу, то система срабатывала
от концевого выключателя дверей (при попытке открыть двери автомобиля).
Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы
и стираются при включении зажигания.
К КН НО ОП ПО ОЧ ЧН НЫ ЫЙ Й П ПЕ ЕР РЕ ЕК КЛ ЛЮ ЮЧ ЧА АТ ТЕ…
Страница 9
- Изображение
- Текст
9
К
КН
НО
ОП
ПО
ОЧ
ЧН
НЫ
ЫЙ
Й П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЬ
Ь V
Va
alle
ett ((р
ре
еж
жи
им
м
Valet
))
Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны дан
ной системы, что исключает необходимость отдавать передатчик управления Вашей систе
мой служителю парковки или механику станции технического обслуживания. Когда система
находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного
управления режимом Паника и функции дистанционного управления запиранием и отпирани
ем замков дверей автомобиля.
Включение режима Valet
1. Снимите систему с охраны с брелока передатчика или кнопки Valet или введите свой пер
сональный код ручного отключения системы.
2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
4. Светодиодный индикатор начнет светиться постоянно.
5. Система находится в сервисном режиме Valet.
Примечание
В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным зву
ковым сигналом.
Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не нужен.
Это обеспечит полную защиту вашего автомобиля.
Выключение режима Valet
1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
3. Светодиодный индикатор погаснет.
4. Система перейдет в рабочий режим.
Р
РУ
УЧ
ЧН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е О
ОХ
ХР
РА
АН
НН
НО
ОЙ
Й С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю
П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЯ
Я V
Va
alle
ett
Данная охранная система может быть снята с охраны и без использования брелока передат
чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нуж
но снять систему с охраны и воспользоваться автомобилем, но брелок передатчик потерян
или неисправен. Если при программировании системы для ручного отключения системы
выбран переключатель Valet, то для отключения системы проделайте следующее:
1) откройте дверь автомобиля,
2) сработает охранная система и включится сирена,
3) включите зажигание,
4) в течение 10 сек кратковременно нажмите кнопку Valet.
Обратите внимание, что при этом система не будет находиться в режиме Valet!
О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А
Выбор кодированного режима отключения системы осуществляется функцией F9. Для этого
обратитесь к Вашему мастеру установщику или смотрите раздел «Программируемые функ
ции» и инструкцию по установке системы. Обратите внимание, что выбор данной функции так
же определяет способ отключения режима Anti Hi Jack (Valet или кодированный).
В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать
фабричный код (11) или, для обеспечения максимальной защиты Вашего автомобиля,
Вы можете запрограммировать свой персональный код отключения в любое время.
Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.
Для снятия системы с помощью персонального кода
1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание. Режим тревоги выключится, и двигатель можно
завести.
10
Примечание
В том случае, если 3 раза подряд был введен неправильный код, система перестанет вос
принимать дальнейшие попытки ввода кода в течение некоторого времени.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РО
ОВ
ВА
АН
НИ
ИЕ
Е П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЯ
Я С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
Функция F9 должна соответствовать режиму Секретный код.
Фабричный код отключения системы – 11.
Для программирования вашего нового персонального кода
Введите действующий персональный код для разрешения операции смены секретного кода
1. Снимите систему с охраны
(выключите зажигание, если оно было включено и ожидайте 5 сек).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание.
7. Если введенный код правильный – прозвучит один короткий сигнал сирены.
8. В течение 5 сек выключите зажигание.
Выполните процедуру записи нового секретного кода
9. Сразу же нажмите кнопочный выключатель Valet 5 раз. Вы услышите один короткий и один
длинный сигнал сирены, подтверждающие, что система готова к программированию но
вого персонального кода.
10. В течение 5 сек после сигналов сирены нажмите кнопку 1 передатчика для начала ввода
первой цифры персонального кода. Вы услышите один подтверждающий сигнал сирены.
11. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее
количество сигналов, подтверждая ввод первой цифры кода.
12. В течение 10 сек нажмите кнопку 2 передатчика для начала ввода второй цифры персо
нального кода. Вы услышите два подтверждающих сигнала сирены.
13. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее ко
личество сигналов, подтверждая ввод второй цифры кода.
14. Включите зажигание. Вы услышите один короткий и один длинный сигналы сирены, под
тверждающие, что программирование нового персонального кода закончено.
Примечание
Если система не подтверждает ввод секретного кода звуковым сигналом, поставьте систему
в охрану с помощью брелока передатчика, затем снимите систему с охраны и повторите про
цедуру ввода секретного кода.
Обязательно запишите или хорошо запомните Ваш персональный код. Обратите внимание,
что если функция F9 запрограммирована как Секретный код, персональный код также
будет необходим для отключения функции Anti Hi Jack.
Р
РЕ
ЕЖ
ЖИ
ИМ
М A
AN
NT
TII H
HII JJA
AC
CK
K П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИИ
И З
ЗА
АЖ
ЖИ
ИГГА
АН
НИ
ИЯ
Я –
– З
ЗА
АЩ
ЩИ
ИТ
ТА
А О
ОТ
Т У
УГГО
ОН
НА
А
И
И З
ЗА
АХ
ХВ
ВА
АТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я ((п
пр
ро
оггр
ра
ам
мм
ми
ир
ру
уе
ем
ма
ая
я ф
фу
ун
нк
кц
ци
ия
я F
F1
11
1))
1. Зажигание включено или заведен двигатель.
2. В течение 20 сек после включения зажигания система не проявляет себя никаким обра
зом. Выключение зажигания отменяет действие функции. Последующее включение зажи
гания активирует функцию Anti Hi Jack сначала.
3. В течение следующего 20 секундного интервала (цикл предупреждения) система включа
ет кратковременные сигналы предупреждения. Выключение, а затем включение зажига
ния активирует функцию Anti Hi Jack с цикла предупреждения.
4. В течение следующего 20 секундного интервала (цикл безопасного останова) система
включает сигналы тревоги и выполняет кратковременное включение блокировок. Выклю
чение, а затем включение зажигания активирует все блокирующие цепи полностью
и включает тревожную сигнализацию в непрерывном режиме.
Комментарии
Из ряда односторонних сигнализаций марки Sheriff APS – охранная система 35 pro по праву считается самой удачной. Она выгодно отличается от других бюджетных автосигнализаций стильным дизайном пультов управления, качественной работой и достаточно большим набором функций.
Приставка Pro означает, что модель выполнена для профессиональной установки и обладает максимально широким функционалом в пределах своих модельных возможностей.
Охранная система обладает всеми необходимыми функциями для обеспечения надежной защиты автомобиля. Управление автосигнализацией шериф апс 35 про осуществляется с помощью дистанционных пультов, которые изменяют кодировку сигнала, предупреждая возможность его перехвата с помощью устройства под названием «code-grabber». Особенностью данной модели является наличие светодиодного индикатора заряда батареи, что редко входит в комплект недорогих сигнализаций.
Стандартные функции автосигнализации апс 35 включают в себя:
- Блокировку двигателя при помощи вмонтированного реле.
- Возможность подключения замков дверей, капота и багажника
- Реле для включения габаритов
- Постановку на охрану при включенном зажигании
- Бесшумную охрану и снятие сигнализации
- Режим «поиск» (паника), который позволяет найти авто на парковке
- Функцию «Антиограбление». Программа включает сигнализацию при работающем зажигании
- Управление с помощью секретной кнопки Valet и многое другое
Помимо основных функций, система имеет ряд программируемых возможностей:
- Личный код, доступный только хозяину сигнализации
- Задержка установки сигнализации на 5 секунд или 1 минуту
- Автоматическое закрытие/открытие замков дверей при работающем двигателе
- Повторная установка защиты
- Снятие сигнализации в два этапа
- Функция избегания ложных срабатываний
- Возможность возврата заводских установок
Существенным преимуществом также является то, что при отключении питания, например, если сел аккумулятор, в памяти устройства сохраняются индивидуальные настройки владельца.
Комплектация и стоимость сигнализации Sheriff 35 pro
Существует несколько вариантов данной модели. Их основное различие заключается во внешнем виде пульта управления, который может быть выполнен из разного материала и иметь другой цвет корпуса. Так автосигнализация sheriff aps 35pro t4 ruby отличается красным стальным корпусом пульта, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой автозащиты составляет около 35 долларов.
В автосигнализации sheriff aps 35pro t7 присутствует новый дизайн брелока, который удобно помещается в руке. На пульте появилась кнопка беззвучной охраны и металлическое ушко крепления, обеспечивающее долговечность устройства. Также устройство имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Она также колеблется в районе 35-40 долларов, в зависимости от региона продажи и точки реализации.
В стандартную комплектацию автосигнализации шериф апс 35 про входят следующие элементы:
- Модуль управления с крепежом
- Два дистанционных пульта
- Колокол сигнализации (может отсутствовать в некоторых вариантах комплектации)
- Датчик удара с двухзонным действием
- Кнопка Valet с проводами подключения
- Концовики дверей
- Комплект проводов со штекерами
- Крепежные детали
- Реле блокировки двигателя
- Наклейка на стекло
- инструкция автосигнализации sheriff aps 35 на русском языке
Преимущества Sheriff APS-35 pro. Что привлекает покупателя
Система автомобильной сигнализации APS-35 пользуется большой популярностью у автовладельцев. На базе этой простой односторонней модели создано много различных вариантов и модификаций, рассчитанных на разные предпочтения и запросы.
В чем состоит преимущество автосигнализации sheriff aps 35 pro, и каковы недостатки системы, можно узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный бесперебойный сигнал, динамичный отклик системы и отсутствие каких-либо сбоев. | Отсутствие двухсторонней связи. Выбирая новую сигнализацию, большинство водителей останавливают свой выбор на системах с обратной связью, которые присылают уведомление о срабатывании на брелок |
| Долговечность. Сигнализации Sheriff от APS отличаются прочностью деталей и продолжительным сроком службы на различных транспортных средствах | Маленький радиус приема. Производителем указано расстояние действия пульта в 30 м. На практике, оно может быть еще меньше, и составлять от 10-ти до 15-ти метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация шериф aps 35 pro по праву считается одной из лучших в соотношении цена-качество | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо срабатывает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на невысокую стоимость и простоту, сигнализация выполняет все стандартные функции охраны и обеспечивает несколько дополнительных возможностей. | В моделях типа sheriff aps 35pro silver кожаный ремешок, на котором прикреплен пульт управления, выполнен из некачественного материала. Он быстро перетирается и теряет вид |
| Возможность подключения дополнительных элементов: доводчиков окон, замков дверей и багажника. | В некоторых комплектах отсутствует сирена сигнализации. Производитель комплектует сигнализации sheriff aps 35pro в двух вариантах – с колоколом и без него. Перед покупкой необходимо уточнять, какой именно вариант вам предлагают. |
| Брелок с индикатором зарядки батареи. Водитель всегда знает когда пришло время поменять батарею, а в случае поломки точно знает, что дело не в источнике питания. |
Поломки, характерные для сигнализаций APS-35 pro
Автомобильная охрана sheriff 35 pro отличается высокой надежностью и эффективностью. Она способна удовлетворить запросы владельцев бюджетных автомобилей на все 100% и удивляет наличием некоторых дополнительных функций, которые обычно не входят в комплект данной ценовой категории.
Автосигнализация апс 35 ломается достаточно редко, но все же характерные неисправности системы присутствуют. Рассмотрим наиболее частые из них и способы их устранения.
1. Двери не закрываются с пульта.
Возможные причины неисправности:
- отсоединились контакты кнопок
- нарушена схема подключения автосигнализации апс 35 про при установке
- Окислились концевые выключатели
Способы решения проблемы: Отсоединившиеся контакты подключают заново, тщательно изолируя. Места окислений зачищают и обрабатывают специальной смазкой против коррозии. Если система была установлена неправильно, необходимо найти ошибку и устранить ее. Лучше доверить эту процедуру профессионалам
2. Сигнализация срабатывает без причины
Возможные причины неисправности:
- Неправильно подключен датчик удара
- Сбились настройки датчика
Способы решения проблемы: во время резкой смены температуры на улице, датчик удара автосигнализации sheriff aps 35pro может стать слишком чувствительным и быть причиной ложных срабатываний. Для того чтоб настроить датчик, необходимо найти на его корпусе устройство регулировки и выставить нужные параметры.
3. Брелок работает только с очень близкого расстояния
Возможные причины неисправности:
- Севшая батарейка
- Блок установлен слишком глубоко внутри автомобиля, и сигнал до него не доходит
- Плохая работа антенны приема на блоке
Способы решения проблемы: отслужившие свой срок батарейки меняют, блок управления помещают в зону доступности пульта-передатчика. Если дело в антенне, которая плохо принимает сигнал, необходимо обратиться в мастерскую по ремонту автосигнализаций.
Как подключить Sheriff APS-35 pro самостоятельно
Как и во всех продуктах марки APS, сигнализация 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить автозащиту может любой водитель, который имеет определенный опыт работы с электрооборудованием автомобиля.
Установка производится в 3 этапа. Сначала монтируют все элементы оборудования: сирену, блок управления, датчик вибрации, световой индикатор. Потом подключают проводку в соответствии с инструкцией автосигнализации aps 35pro. После того, как
подключение завершено, выполняют тестирование работы сигнализации.
При выполнении работ необходимо учитывать такие нюансы:
- Устанавливать все детали и провода в безопасном месте. На них не должна попадать влага, и они не должны соприкасаться с горячими деталями двигателя
- Провода сматывають в жгуты при помощи изоленты или пластиковых стяжек. Все контакты тщательно изолируются.
- Сирену и модуль управления, а также кнопку Valet, размещают таким образом, чтоб злоумышленникам было трудно добраться до них и отключить сигнал
- Все провода должны обязательно совпадать по цветам, как это прописывает инструкция автосигнализации sheriff aps 35 pro
Если все предосторожности соблюдены и установка производилась по схеме, сигнализация будет работать без сбоев, и прослужит долгие годы.
Подходит ли сигнализация APS-35 pro на автомобили марки ВАЗ
Ответ однозначный: конечно, да! Многие владельцы машин отечественного производства пользуются именно этими охранными системами, так как они доступны по цене и просты в управлении.
Многие владельцы ВАЗов предпочитают устанавливать сигнализацию sheriff aps 35 pro на свои машины самостоятельно, что легко осуществить благодаря подробной инструкции по установке и отдельным схемам для автомобилей ВАЗ 2109, 2110 и Нива.
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей о автосигнализации aps 35 pro, преимущественно положительные. Многие отмечают стабильную работу, легкость настройки и доступную цену.
Среди пользователей есть и отрицательные мнения, основанные по большей части на отсутствии современных функций и слабом сигнале пульта. С впечатлениями некоторых автомобилистов можно познакомится ниже.
| Положительные отзывы | Отрицательные отзывы |
| Миша (avtozvuk.ua)
Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел ее с полгода назад в проверенном магазине. Ребята посоветовали именно этот комплект, так как он работает хорошо и стоит недорого. И действительно, после установки и настройки сигнализация работает как часики! |
Сан Саныч (rozetka.com.)
Взял эту сигнализацию sheriff aps 35pro silver просто потому, что понравился дизайн брелка. После недели использования очень разочаровался в данном оборудовании. Мало того, что ремешок на ней оказался не кожаным и стерся за пару дней, так еще и не работает корректно. Включить-выключить можно только с близкого расстояния, и то если спереди подходить. То есть, чтоб открыть авто нужно бегать с пультом вокруг машины. Короче, не сигнализация, а сплошные неудобства. |
| Дима (hotline.ru)
Меня сигнализация Шериф 35 ПРО вполне устраивает. За свои деньги она делает все, что надо. На охрану ставит и снимает без проблем, не глючит, не срабатывает без причины. Я полностью доволен и не собираюсь тратить лишние деньги на модные навороты. |
Николай (avtozvuk.ua)
Пользуюсь данной сигнализацией уже около года. Стоит на Пежо Боксер. Датчик удара очень чувствительный. Уже сколько раз приходилось посреди ночи вскакивать от громкого звука. К тому же сигнал между брелоком и приемником очень плохой. Не всегда с первого раза срабатывает. Лучше бы я купил что-то подороже и получше, чем это барахло китайское. |
| Анна
У меня установлена автосигнализация sheriff aps 35pro silver на Черри. Когда выбирала, привлек внимание стильный дизайн брелока, ну и все необходимые функции есть. Я машину в основном нигде не оставляю надолго, но иногда нужна охрана. Нравиться, что можно легко машину на стоянке найти по звуку и багажник открыть, когда руки заняты. |
Владимир (ugonavto.net)
У меня стоит на Бехе, предыдущий хозяин поставил. Брелок красивый и удобный, но функций маловато. Подойдет только для старых машин, которые никто и так угонять не собирается. Без обратной связи толку от таких сигналок мало, только малолеток пугать во дворе. Скоро буду менять на что-то посерьезней, а то опасаюсь за свой БМВ. |
| Костя
Хорошая сигналка. Подключал сам. Целый день провозился, но результат того стоит. Работает безукоризненно, за 2 года ни одного глюка. Мое мнение – зачем эти двухсторонки, которые стоят бешеных денег и глючат постоянно. Лучше поставить АПС ПРО 35 и спать спокойно! |
Виктор Данилович (ugonavto.net)
Недавно купил это «чудо техники» и крайне недоволен. Брелки какие-то легкие, ненадежные, провода в комплекте тоже хлипкие, изоляция плохая. Разъемы шатаются. Еле все это собрал в кучу. Вроде бы работает, но страшно как-то. |
| Федор(hotline.ru)
У меня установлена sheriff aps 35 pro t1. Претензий никаких нет к производителю. Есть все необходимые функции и даже немного больше. Например, силовые провода на центральные замки и брелок с подсветкой. Считаю что за такую цену нереально найти что-то лучше. |
Евгений Портной
Односторонние сигнализации – это прошлый век. Их только жлобы устанавливают. Глючит постоянно, боится и жары и мороза. Да и брелок не достает до машины с 7-го этажа. Никому не советую эту сигналку! |
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все особенности sheriff aps 35 pro и мнения пользователей о ее работе, можно смело сказать, что эта сигнализация является одной из лучших в отношении цена-качество. Ожидать невозможного от нее не стоит, так как это простое устройство с односторонней связью и базовым набором функций, но обеспечить надежную защиту APS-35 pro вполне по силам.
Использование данной автозащиты возможно практически на любом автомобиле, независимо от модели и года выпуска. Но лучше всего она подходит для бюджетных машин, которые не часто становятся объектами профессиональных угонщиков.
Сигнализация APS-35 pro прекрасно подходит и для отечественных автомобилей. Она хорошо зарекомендовала себя на таких моделях как Приора, Калина, ВАЗ 2110 и более старых Ладах. Это хорошее решение для тех, кто не гоняется за модными новинками, а хочет оборудовать свой автомобиль надежной и недорогой противоугонной системой.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:
- Как ставить и снимать охрану
- Что обозначают световые и звуковые сигналы в каждой ситуации
- Как пользоваться режимами Паника и Антиграбеж
- Когда использовать сервисную кнопку Valet
- Как установить бесшумную охрану и многое другое
2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:
- Отключение ложного срабатывания
- Задержку постановки системы на охрану
- Повторную установку сигнализации
- Раздельное открывание пассажирских и воительских дверей
- Охрану при включенном силовом агрегате и т.д.
3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установку центрального блока, сирены, сигнализатора СИД, датчика удара
- Подключение электропроводки
- Настройку брелоков-передатчиков
- Настройку сенсора удара
- Проверку функционирования системы
Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.
Видео – Видеообзор автомобильной сигнализации Sheriff APS-35PRO
Видео – Sheriff APS-35 Pro установлена на Volvo s70
Односторонние системы
DaVinci PHI-130
Sheriff APS45
Davinci PHI-100
Sheriff APS 2400
Sheriff APS-2500 Ver.2
Sheriff APS-2600 Ver.2
Sheriff APS-2625
Sheriff APS-35PRO
Sheriff PRO-9250
Системы с обратной связью
Davinci PHI-370ver.B
Davinci PHI-380
Davinci PHI-370
Sheriff ZX-750 PRO
Sheriff ZX-945 PRO
Sheriff ZX-757
Davinci PHI-500
Sheriff ZX-750
Sheriff ZX-755
Sheriff ZX-930
Sheriff ZX-935
Sheriff ZX-940
Sheriff ZX-945
Davinci PHI-300
Davinci PHI-310
Davinci PHI-320
Davinci PHI-330
Davinci PHI-350 Dialog
iCode 05
iCode 07
Системы с запуском двигателя
Sheriff ZX-1075
DaVinci PHI-1380RS
DaVinci PHI-1370 RS
Sheriff ZX-1090 PRO
Sheriff ZX-1070 PRO
Sheriff ZX-1095 PRO
Sheriff ZX-1077
Sheriff ZX-1070
Sheriff ZX-1090
Sheriff ZX-1095
iCode 05RS
iCode 07 RS
Автономные поисковые системы
Sheriff AWAX 12
CAN устройства
CAN 707
CAN 700
Охранные устройства
Иммобилайзер Sheriff T34-ATF
Иммобилайзер Sheriff T35-ATF
Модули управления, реле, датчики, сирены
Модуль управления стеклами дверей PWM-102
Модуль управления стеклами дверей PWM-200
Модуль управления стеклами дверей PWM-104
Система обхода штатного иммобилайзера BX-400
Цифровое реле блокировки R350
Датчик удара PI-770M
Датчик удара PI-90D
Датчик наклона-перемещения TMS-207XL
Двухуровневый датчик удара PI-99D
Датчик наклона-перемещения TMS-202XL
Архив инструкций
Sheriff ZX-925
Challenger X2
Challenger X1
Challenger CH-8000i Ver2
Challenger CH-8000i
Challenger CH-7000i
Challenger CH-5700i
Challenger CH-9000i
Challenger CH-4000v2_own
Challenger CH-4000v2_inst
Challenger CH-3000i
Challenger CH-2000iV2
Sheriff APS-85
Sheriff APS-75
Sheriff APS-65
Sheriff ZX-699
Sheriff ZX-600
Sheriff APS-2700
Sheriff APS-2625
Sheriff APS-2620
Sheriff APS-2610
Sheriff APS-55
Sheriff APS-35 T1 T2
Sheriff APS-25PRO
Сhallenger 5000i
Динамики
SD-300FA
SD-250FA
SD-200FA
Акустическая система E.O.S. Opera ES-100
Акустическая система E.O.S. Opera ES-130
Акустическая система E.O.S. Opera ES-165 II
Мидбасовый динамик E.O.S. V-icon
Усилители
Jensen Power 1500.5D
Jensen Power 2000.1D
E.O.S. AE-4102 LE Bi-Amping
E.O.S. AE-65T LE
E.O.S. AE-100T
E.O.S. AE-475 LE Bi-amping
E.O.S. AE-920T
E.O.S. AE-2110
E.O.S. АЕ-4100.1 LE
E.O.S. АЕ-4100.1 LE Bi-amping
E.O.S. Е 100 АВ
E.O.S. E-150AB
E.O.S. Classic-50
E.O.S. Classic-100
E.O.S. AE-500.1
E.O.S. AE-2150
E.O.S. AE-2170
Автомобильные мониторы
Challenger RE-1069D
Challenger VXM-3100
Challenger FD-6569
Challenger CH-2100 ver.3
Challenger DV-7169
Видеокамеры
Challenger RV-M
Challenger RV-C Mini
Головные устройства
Jensen VM8514R
Jensen VM9114R
Jensen VM9214R
Challenger RS-011
Challenger MAV-820
Jensen VM9224R
Jensen VM9424R
Challenger DVA-9700
Дополнительные модули
Jensen BTM10
GPS Challenger GN-X1
Challenger ATV-7069
ADC-660
ADC-660 RGB
Преобразователь HL-50
Фильтр шумов HL-60
FM-107
ТВ-тюнер TS-710
На чтение 16 мин Просмотров 1.1к.
- Системы безопасности автомобилей
- Однонаправленные системы
- Системы обратной связи
- Системы запуска
- Автономные поисковые системы
- CAN устройства
- Устройства для обеспечения безопасности
- Модули управления, реле, датчики, сирены
Послепродажная электроника – это наш профиль.
Обновление вашего автомобиля в наших надежных руках. Вы можете нам доверять.
Автомобильная охранная система рассчитана на профессиональную установку.
Характеристики
Полное описание
Данная модель охранной системы также рассчитана на профессиональную установку, она комплектуется двумя брелоками в виде трехкнопочного бумеранга. Система имеет два программируемых канала управления. Один из них – мощный, способный напрямую управлять множеством автомобильных аксессуаров; коммутируемый ток до 30 А. Встроенное реле блокировки 30 А.
Стандартные системные функции.
- KeeLoq + динамический код+.
- Двухканальный приемник (программируется до четырех передатчиков).
- Два программируемых трехкнопочных передатчика.
- Кнопочный переключатель.
- Двухзонный пьезоэлектрический датчик удара.
- Сирена.
- Встроенное реле управления габаритными огнями.
- Встроенная универсальная выходная мощность для управления замком.
- Встроенное реле (30 А) для блокировки с нормально замкнутыми контактами (ARM).
- Встроенное реле (30 А) для управления сервисными устройствами, подключенными к каналу CH2.
- Дистанционное управление центральным замком автомобиля в режиме Valet и при работающем двигателе.
- Два разъемных соединения для подключения внешних датчиков удара и объема.
- Ограничение ложной тревоги для всех зон, всех датчиков.
- Две взаимодополняющие цепи блокировки (требуется установка дополнительного реле).
- Два канала управления устройствами автосервиса (дополнительный канал блокировки, управление стеклоподъемниками, выход «вежливой» подсветки, управление открыванием багажника, независимое управление пейджером).
- Многофункциональный светодиодный индикатор.
- Оперативная память.
- Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режиме полной защиты, даже без ключа зажигания.
- Бесшумная постановка и снятие системы с охраны.
- Временное отключение датчика (-ов) удара.
- Отключите сигнал тревоги от пульта дистанционного управления.
- Дистанционное управление функцией «Паника» во всех режимах.
- Звуковое подтверждение режима Valet.
- Звуковое и световое предупреждение при активации системы.
- Ограниченный по времени режим будильника.
- Охрана периметра.
- Обойти зону повреждения.
- Память Valet, DISARM (снята с охраны), TRIGGERS (состояние входа безопасности) при выключении системы.
- Немедленное срабатывание сигнализации при выключении / включении системы в режиме охраны).
- Контроль открытия багажника с временным отключением датчиков и капота / защитного канала капота.
- Длительное дистанционное отключение и включение сирены (ночной режим) в режиме охраны.
- Поиск автомобиля.
Программируемые системные функции.
- Персональный программируемый код для отключения и управления системой.
- Задержка постановки системы на охрану: 5 сек, 60 сек.
- Автоматическое закрытие дверей при включении зажигания.
- Автоматическая разблокировка дверей при выключенном зажигании.
- Раздельное (безопасное) открывание дверей водителя и легкового автомобиля по командам с передатчика.
- Функция сброса.
- Управление центральным замком при сбросе.
- Длительность импульса для команды программируемых замков: 0,9 сек, 3,5 сек.
- Двойной импульс для отпирания дверей.
- Закрыть все (КОМФОРТ) – программирование импульса закрытия двери на 15 или 30 секунд после ввода.
- Функция управления вторичным каналом 2.
- Функция управления вторичным каналом 3.
- Функция Anti-Hi-Jack при включенном зажигании.
- Отключить системные «ложные» срабатывания.
- Защита при работающем двигателе.
- Функция AV – снятие системы с охраны в два этапа.
- Пассивный блок двигателя (функция иммобилайзера).
- Восстановить настройки по умолчанию.
Внимание!
Этот продукт недоступен для установки, попробуйте выбрать что-нибудь из текущих предложений:
- Напряжение питания 9-15 В
- Потребляемый ток – до 20 мА
- КПД при температуре от -40 до + 85
- Несущая частота радиоканала – 433,92
- Вес – 1100 гр.
- Блок питания для брелока 12 В без обратной связи
- Максимальное количество брелоков – 4
- Страна происхождения: Тайвань
- Центральный блок управления
- 2 односторонних пульта дистанционного управления
- 6-тональная неавтономная сирена мощностью 20 Вт
- 2-х уровневый датчик удара
- Реле блока двигателя
- Смена услуги
- Красный светодиодный индикатор
- Концевой выключатель
- 3 провода для установки
- 2 стеклянные наклейки
- Инструкция по установке и эксплуатации
- Возможность управления режимом Valet с переключателя
- Программируемый пассивный режим иммобилайзера
- Автоматический Anti-Hi-Jack или дистанционное управление
- Персональный PIN-код для аварийного отключения
- Полное отключение сенсорных зон при постановке на охрану
- Возможность открывать только водительскую дверь при снятии с охраны
- Возможность защиты автомобиля при работающем двигателе с ключом в замке зажигания
- Пассивная программируемая самоактивация
- Программируемый сброс
- Обход неисправной зоны
- Возможность запоминания сигналов тревоги с указанием зоны
- Встроенный нормально закрытый моторный замок
- Внешний моторный блок нормально открытый
- Наличие входа для дополнительного датчика
- вход «-» для концевых выключателей капота / багажника
- 2 выхода питания для указателей направления / размера до 7,5 А на канал
- Панический режим
- Возврат в предыдущее состояние в случае сбоя питания с активацией тревоги
- Программируемое управление блокировкой при включении / выключении зажигания
- Выходная мощность для управления замком через встроенное реле (до 15 А)
- Программируемый выход на замок багажника
- Программируемый выход для стеклоподъемника
- 2 дополнительных программируемых канала
- Программируемый комфортный режим
- Возможность запрограммировать задержку выключения внутреннего освещения на 5 или 60 секунд
- Программируемое управление освещением салона
- Возможность бесшумной постановки / снятия с охраны
- Управление алгоритмом программирования системы с помощью кнопок на пульте дистанционного управления, кнопки Valet и ключа зажигания
- Длительность импульса центрального замка 0,9 / 3,5 / 15/30 / 2х1
- Программируемый доступ к дополнительному пейджеру
- Максимальный радиус действия одностороннего брелока – 30 метров
- Код динамического управления Keeloq
- Возможность постановки и снятия с охраны разными кнопками
- 3-х кнопочный пульт дистанционного управления
- Пульт дистанционного управления с индикацией низкого заряда батареи
Среди ряда односторонних охранных сигнализаций марки Sheriff APS наиболее удачной по праву считается охранная система 35 pro. Она выгодно отличается от других недорогих автосигнализаций элегантным дизайном панелей управления, качественной работой и довольно большим набором функций.
Приставка Pro означает, что модель предназначена для профессиональной установки и обладает максимально широким функционалом в рамках возможностей модели.
Особенности сигнализации Sheriff APS-35 pro
Система безопасности имеет все необходимые функции для обеспечения надежной защиты автомобиля. Автосигнализации Sheriff aps 35 pro управляются с помощью пультов дистанционного управления, которые изменяют кодировку сигнала, предотвращая возможность его перехвата с помощью устройства под названием «код-граббер». Особенностью данной модели является наличие светодиодного индикатора заряда аккумулятора, редко входящего в серию дешевых сигнализаций.
В стандартную комплектацию автосигнализации aps 35 входят:
- Блок двигателя со встроенным реле.
- Возможность подключения дверных замков, замков капота и багажника
- Реле переключения размера
- Постановка на охрану при включенном зажигании
- Бесшумная и обезвреживающая охрана
- Поисковый (панический) режим, позволяющий найти машину на стоянке
- Функция защиты от кражи. Программа вызывает тревогу при включении зажигания
- Управление кнопкой секретной парковки и многое другое
Помимо основных функций, система имеет ряд программируемых функций:
- Персональный код доступен только владельцу будильника
- Задержка установки будильника 5 секунд или 1 минута
- Автоматическое закрытие / открытие дверных замков при работающем двигателе
- Переустановка ограждения
- Удаление будильника в два этапа
- Профилактика ложноположительных результатов
- Вариант сброса к заводским настройкам
Существенным преимуществом является также то, что при отключении питания, например, при низком заряде аккумулятора, индивидуальные настройки владельца сохраняются в памяти устройства.
Комплектация и стоимость сигнализации Sheriff 35 pro
Есть несколько вариаций этой модели. Их главное отличие заключается во внешнем виде панели управления, которая может быть изготовлена из разных материалов и иметь разный цвет корпуса. Так, автосигнализация aps 35pro t4 ruby sheriff отличается стальным корпусом пульта дистанционного управления, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой самозащиты составляет около 35 долларов.
Автосигнализация aps 35pro t7 sheriff имеет новый дизайн брелка, который удобно лежит в руке. На пульте теперь есть бесшумная кнопка безопасности и металлическая петля для фиксации, что обеспечивает долговечность устройства. Устройство также имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Он также колеблется в районе 35-40 долларов в зависимости от региона продаж и точки продажи.
В стандартный набор автосигнализации sheriff aps 35 pro входят:
- Модуль управления с крепежом
- Два пульта дистанционного управления
- Сигнальный звонок (может быть недоступен в некоторых комплектациях)
- Датчик удара с двухзонным действием
- Кнопка Valet с соединительными кабелями
- Конец двери
- Комплект кабелей с заглушками
- Крепеж
- Реле блока двигателя
- Стеклянная наклейка
- инструкция для автосигнализации шериф апс 35 на русском
Преимущества Sheriff APS-35 pro. Что привлекает покупателя
Автосигнализация АПС-35 пользуется большой популярностью у автовладельцев. На основе этой простой односторонней модели было создано множество различных вариантов и модификаций, отвечающих различным предпочтениям и потребностям.
В чем преимущество автосигнализации sheriff aps 35 pro и недостатки системы, вы можете узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный и бесперебойный сигнал, динамический отклик системы и отсутствие сбоев. | Отсутствие двусторонней связи. При выборе новой сигнализации большинство водителей выбирают системы обратной связи, которые отправляют уведомление об активации на брелок |
| Продолжительность. Сигнализация APS Sheriff надежна и долговечна на различных транспортных средствах | Уменьшенная дальность приема. Производитель указывает дальность действия пульта ДУ 30 м, на практике она может быть даже короче и составляет от 10 до 15 метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация aps 35 pro sheriff по праву считается одной из лучших по соотношению цены и качества | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо работает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на низкую стоимость и простоту, сигнализация выполняет все стандартные функции безопасности и предоставляет несколько дополнительных функций. | В моделях типа aps 35pro silver sheriff кожаный ремешок, на котором крепится панель управления, выполнен из некачественного материала. Быстро изнашивается и теряет внешний вид |
Возможность подключения дополнительных элементов: доводчиков окон, замков дверей и багажников.
Некоторые комплекты не имеют сирены. Производитель комплектует сигнализацию sheriff aps 35pro в двух вариантах: с звонком и без звонка. Перед покупкой необходимо уточнить, какой вариант вам предлагается.
Брелок с индикатором заряда аккумулятора. Водитель всегда знает, когда пора менять аккумулятор и в случае поломки точно знает, что проблема не в источнике питания.
Поломки, характерные для сигнализаций APS-35 pro
Автомобиль безопасности sheriff 35 pro отличается высокой надежностью и экономичностью. Он способен на 100% удовлетворить запросы владельцев бюджетных автомобилей и удивляет некоторыми дополнительными функциями, которые обычно не входят в комплектацию данной ценовой категории.
Автосигнализация апс 35 выходит из строя редко, но все же есть характерные неисправности системы. Давайте рассмотрим самые распространенные и способы от них избавиться.
1. Двери не закрываются пультом дистанционного управления.
Возможные причины неисправности:
- контакты кнопки отключены
- электрическая схема автосигнализации aps 35 pro нарушена при установке
- Окисленные концевые выключатели
Способы решения проблемы: разомкнутые контакты повторно соединяют, тщательно изолируя их. Места окисления очищаются и обрабатываются специальной антикоррозионной смазкой. Если система была установлена некорректно, необходимо найти ошибку и исправить ее. Лучше доверить эту процедуру профессионалам
2. Будильник звонит без причины
Возможные причины неисправности:
- Датчик удара подключен неправильно
- Потеряны настройки датчика
Способы устранения: во время резкого изменения температуры на улице датчик удара автосигнализации aps 35pro sheriff может стать слишком чувствительным и вызывать ложные срабатывания. Для настройки датчика необходимо найти на его корпусе приспособление для регулировки и выставить необходимые параметры.
3. Пульт дистанционного управления работает только с очень близкого расстояния
Возможные причины неисправности:
- Низкий заряд батареи
- Блок установлен слишком глубоко внутри автомобиля и сигнал до него не доходит
- Неисправность приемной антенны на агрегате
Способы решения проблемы: меняются разряженные батарейки, блок управления помещается в пределах досягаемости пульта ДУ. Если проблема заключается в том, что антенна плохо принимает сигнал, вам следует обратиться в мастерскую по ремонту автосигнализаций.
Как подключить Sheriff APS-35 pro самостоятельно
Как и все продукты APS, система охранной сигнализации 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить самозащиту может любой водитель, имеющий некоторый опыт работы с электрооборудованием автомобиля.
Монтаж осуществляется в 3 этапа. Сначала монтируются все элементы оборудования: сирена, блок управления, датчик вибрации, световой индикатор. Затем подключают проводку по инструкции к автосигнализации aps 35pro. После
соединение завершено, проверьте работу сигнализации.
При проведении работ следует учитывать следующие нюансы:
- Установите все детали и кабели в безопасное место. В них не должно быть влаги и они не должны контактировать с горячими частями двигателя
- Провода скручиваются в жгуты с помощью изоленты или пластиковых стяжек. Все контакты тщательно заизолированы.
- Сирена и модуль управления, а также кнопка Valet расположены таким образом, что злоумышленникам будет сложно добраться до них и выключить сигнал
- Все провода обязательно должны совпадать по цвету, как прописано в инструкции к автосигнализации sheriff aps 35 pro
Если будут приняты все меры предосторожности и установка произведена по схеме, сигнализация будет работать без сбоев и прослужит долгие годы.
Подходит ли сигнализация APS-35 pro на автомобили марки ВАЗ
Ответ однозначен: конечно, да! Многие владельцы автомобилей отечественного производства используют именно эти системы безопасности, поскольку они доступны по цене и просты в использовании.
Многие владельцы ВАЗ предпочитают самостоятельно устанавливать сигнализацию aps 35 pro sheriff на свои автомобили, что несложно сделать благодаря подробной инструкции по установке и отдельным схемам для автомобилей ВАЗ 2109, 2110 и Нива.
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей об автосигнализации aps 35 pro в основном положительные. Многие люди стремятся к стабильной производительности, простоте настройки и доступной цене.
Среди пользователей также есть отрицательные отзывы, в основном из-за отсутствия современных функций и слабого сигнала пульта ДУ. Ниже представлены впечатления некоторых автомобилистов.
| Положительные отзывы | Плохие отзывы |
| Миша (avtozvuk.ua) |
Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел полгода назад в проверенном магазине. Ребята порекомендовали именно этот комплект, он работает хорошо и стоит недорого. Фактически после установки и настройки будильник работает как часы!
Сан Саныч (rozetka.com.)
Я получил эту серебряную сигнализацию sheriff aps 35pro просто потому, что мне понравился дизайн брелка. После недели использования я очень разочаровался в этом оборудовании. Мало того, что ремешок оказался не кожаным и изношен за пару дней, он еще и не работает должным образом. Включать и выключать его можно только с близкого расстояния, и то, если подойти к нему спереди. То есть, чтобы открыть машину, нужно бегать по машине с пультом. Короче не тревога, а настоящие неудобства.
Дима (hotline.ru)
Меня вполне устраивает сигнализация Sheriff 35 PRO. За свои деньги он делает все, что ему нужно. Без проблем ставит и снимает с охраны, не глючит, ни с того ни с сего не работает. Я полностью доволен и не планирую тратить лишние деньги на модные навороты.
Пользуюсь этим будильником около года. Стоит на Peugeot Boxer. Датчик удара очень чувствительный. Сколько раз мне приходилось вскакивать посреди ночи от громкого шума. Также плохой сигнал между пультом дистанционного управления и ресивером. Не всегда получается с первого раза. Лучше бы вы купили что-то дороже и получше этого китайского барахла.
У меня на Cherry установлена автосигнализация sheriff aps 35pro silver. При выборе обратил на себя внимание изящный дизайн брелка, ну и все необходимые функции есть. Я вообще машину надолго нигде не выхожу, но иногда нужна охрана. Мне нравится, что по звуку можно легко найти машину на парковке и открыть багажник, когда руки заняты.
Стоит на Бехе, ставил предыдущий хозяин. Брелок красивый и удобный, но функций маловат. Подходит только для классических автомобилей, которые все равно никто не угонит. Без обратной связи в таком репортаже нет смысла, просто пугать молодежь во дворе. Скоро поменяю на что-нибудь посерьезнее, а то боюсь за свою БМВ.
Костя
Хорошая отчетность. Подключил сам. На это ушел целый день, но оно того стоило. Работает отлично, глюков за 2 года нет. Мое мнение, почему именно эти две части, которые стоят больших денег и постоянно гудят багами. Лучше поставить APS PRO 35 и спать спокойно!
Виктор Данилович (ugonavto.net)
Купил недавно это “чудо техники” и крайне недоволен. Брелки какие-то легкие, ненадежные, провода в комплекте тоже хрупкие, изоляция плохая. Разъемы ослабли. Еле собрал все это в одну кучу. Вроде работает, но как-то страшно.
Федор (hotline.ru)
Установил шериф aps 35 pro t1. К производителю претензий нет. Есть все необходимые функции и даже немного больше. Например, силовые кабели для центральных замков и брелок с подсветкой. Считаю, что за такую цену найти что-то лучше нереально.
Односторонняя сигнализация – из прошлого века. Их устанавливают только прихвостни. Постоянный глюк, боязнь жары и мороза. А брелок не доходит до машины с седьмого этажа. Я никому не рекомендую этот отчет!
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все характеристики sheriff aps 35 pro и отзывы пользователей о его работе, можно смело сказать, что данный сигнализатор является одним из лучших по соотношению цены и качества. Не стоит ожидать от него невозможного, поскольку это простое устройство с односторонней связью и базовым набором функций, но APS-35 pro вполне способен обеспечить надежную защиту.
Использование данной автоматической защиты возможно практически на всех автомобилях, независимо от модели и года выпуска. Но он лучше всего подходит для дешевых автомобилей, которые не часто становятся целью профессиональных угонщиков.
Сигнализация APS-35 pro также отлично подходит для отечественных автомобилей. Хорошо зарекомендовал себя на таких моделях, как Приора, Калина, ВАЗ 2110 и старый Ладакх. Это хорошее решение для тех, кто не гонится за модой, но хочет оснастить свой автомобиль надежной и экономичной противоугонной системой.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемная эксплуатация данного оборудования во многом обеспечивается доступной и подробной инструкцией. Руководство по APS 35 входит в каждый комплект. Он состоит из нескольких разделов, изучив которые, вы сможете не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого вы можете узнать:
- Как ставить и снимать с охраны
- Что означают световые и звуковые сигналы в любой ситуации
- Как пользоваться режимами Паника и Антивор
- Когда использовать кнопку услуги Valet
- Как настроить тихую безопасность и многое другое
2. Программируемые функции позволяют установить собственный режим работы системы. Они несут ответственность за:
- Отключить ложные срабатывания
- Задержка постановки системы на охрану
- Сброс аварийного сигнала
- Раздельное открытие пассажирских и военных дверей
- Безопасность при включении блока питания и т.д.
3. Раздел, касающийся установки сигнализации, включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установка пульта управления, сирены, световой сигнализации, датчика удара
- Подключение электропроводки
- Конфигурация пультов-передатчиков
- Настройка датчика удара
- Проверка работы системы
Также инструкция включает несколько приложений, одно из которых описывает особенности установки на автомобили ВАЗ.
Видео — Видеообзор автомобильной сигнализации Sheriff APS-35PRO
Видео — Sheriff APS-35 Pro установлена на Volvo s70
На чтение 2 мин Просмотров 444 Опубликовано 20.08.2019
Данная инструкция на русском языке предназначена для автосигнализации Sheriff APS-35PRO Silver, описывает принцип работы и основные моменты эксплуатации устройства.
Производитель настойчиво рекомендует перед включением автосигнализации внимательно изучить настоящую инструкцию.
Модель «aps 35 pro sheriff
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
Для просмотра содержания инструкции Вам понадобится программа Adobe Reader или DjVu.
Если на Вашем компьютере они не установлены, то Adobe Reader можно скачать с сайта Adobe
, а DjVu с сайта DjVu
Смотрите также другие инструкции раздела Автосигнализации:
Sheriff TX35PRO — это профессиональный детектор металла, который используется в сфере безопасности, охранных операциях, поиске кладов и других областях. Данный детектор обладает мощными функциями, которые делают его одним из лучших на рынке. Правильное использование детектора металла позволит получить наилучший результат и увеличить эффективность работы.
В этой статье представлена инструкция к Sheriff TX35PRO, которая включает подробное описание функций и принцип работы детектора. Вы узнаете, как использовать детектор для поиска металла различной категории, как настроить детектор и как корректно читать результат сканирования. Будут рассмотрены основные функции и возможности детектора, например, регулировка глубины сканирования, настройки чувствительности и сброс настроек до заводских.
При изучении данной инструкции Вы сможете максимально эффективно использовать детектор металла Sheriff TX35PRO и увеличить его функциональность для различных задач. Прочитав инструкцию до конца, вы получите целостное представление о детекторе и готовы будете к использованию его в своей работе и личных целях.
Содержание
- Инструкция к www.piti.ru Sheriff TX35PRO
- Подробное описание функций и принцип работы
- Описание устройства
- Функционал и возможности Sheriff TX35PRO
- Удаленный контроль
- Контроль температуры
- Двусторонняя связь
- Камера видеонаблюдения
- Управление доступом
- Охрана от ошибок
- Принцип работы Sheriff TX35PRO
- Советы по эксплуатации Sheriff TX35PRO
- Хранение
- Уход
- Батарея
- Устранение неисправностей
- Вопрос-ответ
- Какие функции доступны в пультовом приборе Sheriff TX35PRO?
- Как подключить пультовой прибор Sheriff TX35PRO к системе сигнализации?
- Можно ли использовать пультовой прибор Sheriff TX35PRO для управления другими устройствами?
- Как проверить работу пультового прибора Sheriff TX35PRO?
- Какие функции осуществляются через пультовой прибор Sheriff TX35PRO?
Инструкция к www.piti.ru Sheriff TX35PRO
Подробное описание функций и принцип работы
- Описание функций: Sheriff TX35PRO – это компактное и надежное радиоуправление для управления сигнализацией и автоматическими воротами. Оно позволяет управлять до 4-мя устройствами одновременно и имеет дальность действия до 100 метров в открытом пространстве.
- Принцип работы: Для работы с устройством необходимо установить батареи (тип ААА) в передатчик и приемник. После этого можно начать управлять устройствами, привязанными к сигнализации или автоматическим воротам. Для этого нужно удерживать кнопку на передатчике в течение 1-2 секунд, чтобы передать команду на приемник.
Основные преимущества радиоуправления Sheriff TX35PRO:
- Простота использования: Устройство имеет минимум кнопок и отличается эргономичным дизайном, что позволяет даже неподготовленному пользователю легко освоить управление.
- Надежность: Устройство имеет высокую степень защиты от вторжения (IP54), что обеспечивает его бесперебойную работу даже в трудных погодных условиях.
- Многофункциональность: Устройство позволяет управлять до 4-мя устройствами одновременно, что делает его удобным и функциональным инструментом в управлении сигнализацией и автоматическими воротами.
| Характеристики: | Значение: |
|---|---|
| Дальность действия: | до 100 м в открытом пространстве |
| Количество управляемых устройств: | до 4-х |
| Тип батарей: | ААА |
| Степень защиты: | IP54 |
Описание устройства
Sheriff TX35PRO – это радар-детектор, который разработан для обнаружения различных типов радаров, лазерных устройств и камер фото- и видеофиксации. Он способен обнаруживать такие типы радаров, как X-, K-, Ka- и Ku-диапазоны, а также лазеры с частотой излучения 904 нм.
Принцип работы устройства основывается на принципах радиолокации: при нахождении в поле зрения радара или лазера, детектор получает сигналы, которые он обрабатывает и определяет тип излучения и направление, откуда оно приходит. Эти данные отображаются на экране устройства и в виде звуковых сигналов.
Детектор имеет несколько режимов работы – городской режим, когда он снижает чувствительность для уменьшения количества ложных срабатываний в городских условиях, и шоссейный режим, при котором детектор работает в полную мощность и может обнаруживать излучения с большего расстояния.
Для удобства пользователя, на устройстве есть функция голосового оповещения, которая дополнительно сообщает о типе излучения и ориентации радара. Также, детектор имеет возможность обновления своей базы данных, что позволяет распознавать новые радары и камеры фиксации.
- Радар-детектор типа Sheriff TX35PRO обладает следующими основными характеристиками:
- Диапазон радиочастот: X-, K-, Ka- и Ku-диапазоны;
- Частота лазерного излучения: 904 нм;
- Функция голосового оповещения;
- Обновление базы данных;
- Городской и шоссейный режимы работы;
- Дисплей с подсветкой и настраиваемыми параметрами;
- Разъем для наушников.
Функционал и возможности Sheriff TX35PRO
Удаленный контроль
Sheriff TX35PRO позволяет осуществлять удаленный контроль за вашим объектом. Вы можете получать уведомления по SMS о любом движении в зоне охраны, также можно удаленно включать и выключать систему охраны.
Контроль температуры
Система имеет встроенный датчик температуры, который позволяет контролировать изменения температуры по всей территории объекта и быстро реагировать на них.
Двусторонняя связь
Система позволяет обеспечить двустороннюю связь с объектом. Вы можете общаться со своими устройствами на объекте, используя голосовое управление.
Камера видеонаблюдения
Система поддерживает работу с камерами видеонаблюдения и позволяет просматривать видеопоток в режиме реального времени.
Управление доступом
Система предлагает гибкое управление доступом к объекту, позволяя ограничить доступ к определенным зонам для различных групп сотрудников.
Охрана от ошибок
Система имеет встроенные механизмы защиты от ошибок — она может автоматически восстанавливать настройки системы, если она обнаружит наличие ошибок.
Принцип работы Sheriff TX35PRO
Sheriff TX35PRO — это передатчик-приемник радиоканального сигнала, который работает на частоте 433 Мгц. Принцип работы заключается в передаче цифрового сигнала от передатчика к приемнику.
Вы можете использовать этот радиопередатчик для управления различными устройствами — такими как ворота, двери, шлагбаум или свет. Для работы с приемником необходимо настроить режим работы, выбрав один из 4-х режимов, для того чтобы выбрать настройки, необходимо использовать пульт дистанционного управления TX4UNI или TX4U.
При передаче сигнала, передатчик создает сигнальный импульс, который проходит через антенну и передается на приемнике. После того как сигнал принят, приемник производит декодирование полученного сигнала и выполняет соответствующее действие, которое задано в настройках.
Кроме того, чтобы обеспечить более высокую безопасность, при работе с приемником необходимо ввести специальный код (PIN-код).PIN-код может быть изменен для того чтобы пресечь попытки несанкционированного доступа.
Советы по эксплуатации Sheriff TX35PRO
Хранение
Для сохранения работоспособности и надежности устройства рекомендуется хранить Sheriff TX35PRO в сухом и чистом месте при температуре от 0 до 40 градусов по Цельсию. Не допускайте воздействия прямых солнечных лучей и влаги на устройство.
Уход
После использования Sheriff TX35PRO следует очистить поверхность устройства от грязи, пыли и следов отпечатков пальцев. Для этого идеально подходят мягкие ткани или специальные салфетки для очистки электроники. Не используйте абразивные материалы, чтобы не повредить экран или корпус.
Батарея
Устройство питается от аккумулятора, который необходимо заряжать после каждого использования. Для увеличения срока службы батареи рекомендуется полностью разрядить и зарядить ее не менее одного раза в месяц.
Устранение неисправностей
В случае возникновения проблем с работой Sheriff TX35PRO, не пытайтесь самостоятельно ремонтировать устройство. Вместо этого обратитесь в сервисный центр производителя или продавца для получения квалифицированной помощи.
Вопрос-ответ
Какие функции доступны в пультовом приборе Sheriff TX35PRO?
В пультовом приборе Sheriff TX35PRO доступны функции управления системой сигнализации, включая вооружение и разоружение системы, режим охраны, сигнализации тревоги и т.д. Также доступны функции управления освещением, включая включение и выключение света и диммером. Также пульт можно использовать для управления дверным замком и воротами.
Как подключить пультовой прибор Sheriff TX35PRO к системе сигнализации?
Для подключения пультового прибора Sheriff TX35PRO к системе сигнализации необходимо выполнить ряд последовательных действий. Сначала необходимо убедиться в наличии соответствующего оборудования и подготовить инструкцию по установке. Затем следует выполнить подключение устройства по указанным в инструкции проводам. Некоторые модели оборудования могут требовать использования специальных кабелей или дополнительных настроек. Поэтому рекомендуется внимательно изучить инструкцию перед выполнением подключения.
Можно ли использовать пультовой прибор Sheriff TX35PRO для управления другими устройствами?
Да, пультовой прибор Sheriff TX35PRO можно использовать для управления различными устройствами, включая освещение, дверные замки и ворота. Для этого необходимо выполнить настройку соответствующих функций в меню настроек пульта. Однако перед выполнением настроек, необходимо внимательно изучить инструкцию, чтобы не допустить ошибок и не повредить оборудование.
Как проверить работу пультового прибора Sheriff TX35PRO?
Если пультовой прибор Sheriff TX35PRO подключен правильно, следующим шагом будет проверка его работоспособности. Для этого необходимо убедиться, что все функции работают правильно, а также что сигнал от пульта до системы сигнализации достигает без проблем. Рекомендуется проверить работу пульта как минимум один раз в неделю, чтобы убедиться в его надежности и бесперебойной работе.
Какие функции осуществляются через пультовой прибор Sheriff TX35PRO?
Пультовой прибор Sheriff TX35PRO управляет различными функциями, включая вооружение и разоружение системы сигнализации, управление освещением и дверными замками. Кроме того, он может использоваться для контроля системы сигнализации и датчиков тревоги, а также для изменения настроек системы. Пульт имеет большой функционал и может использоваться для управления различными устройствами.
01:57
SHERIFF APS-35PRO Автомобильная Сигнализация | Распаковка avtozvuk.ua
02:03
Видеообзор автомобильной сигнализации Sheriff APS-35PRO
04:09
Моя распаковка Автосигнализация Sheriff APS-35 PRO
01:27
Sheriff TX 35 PRO в выкидной корпус ключ Авто ключ выкидной ключ
01:54
Sheriff APS-35 PRO Автосигнализация. Комплектация
01:52
Sheriff APS-35PRO Silver АВТОМОБИЛЬНАЯ Сигнализация avtozvuk.ua
01:03
Sheriff APS-35 Pro установлена на Volvo s70
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И Д…
Модель «aps 35 pro sheriff
- Изображение
- Текст
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
1
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ Anti Hi Jack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА Anti Hi Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS 35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
С СТ ТА АН НД ДА АР РТ ТН НЫ ЫЕ Е Ф ФУ УН НК КЦ ЦИ ИИ И С С…
Страница 3
- Изображение
- Текст
3
С
СТ
ТА
АН
НД
ДА
АР
РТ
ТН
НЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Динамический код KeeLoq+.
•
Двухканальный приемник (возможность программирования до четырех передатчиков).
•
Два трехкнопочных программируемых передатчика.
•
Кнопочный переключатель Valet.
•
Двузонный пьезоэлектрический датчик удара.
•
Cирена.
•
Встроенное реле управления габаритными огнями.
•
Встроенный универсальный силовой выход управления замками дверей.
•
Встроенное реле (30 A) блокировки с нормально замкнутыми контактами (ARM).
•
Встроенное реле (30 A) управления сервисными устройствами, подключаемыми к каналу CH2.
•
Дистанционное управление центральным замком автомобиля в режиме Valet и при
работающем двигателе.
•
Два разъемных соединения для подключения внешних датчиков удара и объема.
•
Ограничение ложных срабатываний по всем зонам, всех датчиков.
•
Две цепи комплиментарных блокировок (требуется установка дополнительного реле).
•
Два канала управления сервисными устройствами автомобиля (канал дополнительной
блокировки, управление стеклоподъемником, выход вежливой подсветки, управление
открыванием багажника, независимое управление пейджером).
•
Многофункциональный светодиодный индикатор.
•
Память срабатываний.
•
Ручная постановка системы на охрану в любое время с помощью кнопки Valet в режим
полной охраны, даже при отсутствии ключа зажигания.
•
Бесшумная постановка и снятие системы с охраны.
•
Временное отключение датчика(ов) удара.
•
Отключение сигнала тревоги с пульта дистанционного управления.
•
Дистанционное управление функцией Паника во всех режимах.
•
Звуковое подтверждение режима Valet.
•
Звуковое и световое предупреждение о срабатывании системы.
•
Ограниченное время режима тревоги.
•
Охрана периметра.
•
Обход зоны неисправности.
•
Память состояний Valet, DISARM (снято с охраны), TRIGGERS (состояние входов
охраны) при отключении питания системы.
•
Немедленное включение тревожной сигнализации при отключении/включении
питания системы в режиме ARM (охрана).
•
Управление открыванием багажника с временным отключением датчиков и канала
охраны капот/багажник.
•
Долговременное дистанционное выключение и включение сирены (ночной режим)
в режиме охраны.
•
Поиск автомобиля.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РУ
УЕ
ЕМ
МЫ
ЫЕ
Е Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
•
Программируемый персональный код отключения и управления системой.
•
Задержка постановки системы на охрану: 5 сек, 60 сек.
•
Автоматическое запирание дверей при включении зажигания.
•
Автоматическое отпирание дверей при выключении зажигания.
•
Раздельное (безопасное) открывание водительской и пассажирских дверей автомобиля
командами с брелока передатчика.
•
Функция перепостановки на охрану.
•
Управление центральным замком при перепостановке на охрану.
•
Программируемая длительность импульса управления замками дверей: 0,9 сек, 3,5 сек.
•
Двойной импульс отпирания дверей.
•
Закрыть все (КОМФОРТ) – программирование импульса закрытия дверей на 15 или 30 сек
при постановке на охрану.
•
Функция управления дополнительным каналом 2.
•
Функция управления дополнительным каналом 3.
•
Функция Anti Hi Jack при включении зажигания.
4
•
Отключения «ложных» срабатываний системы.
•
Охрана при запущенном двигателе.
•
AV функция – снятие системы с охраны в два этапа.
•
Пассивная блокировка двигателя (функция иммобилайзера).
•
Восстановление заводских настроек.
Передатчики, обладающие технологией защиты цифровых кодов от перехвата (KeeLoq)
В брелоках передатчиках, входящих в комплект данной охранной системы, используется
наиболее совершенная и надежная форма радиочастотной передачи из всех выпускаемых
в настоящий момент автомобильных охранных систем. Некоторые из современных опытных
угонщиков автомобилей используют устройства, известные как перехватчики кодов (code
grabber), которые позволяют принять и сохранить в памяти сигнал, передаваемый устройст
вом дистанционного управления охранной системой автомобиля. После ухода водителя угон
щик использует данный код для снятия системы с охраны.
В отличие от описанных выше устройств дистанционного управления брелоки передатчики,
входящие в комплект вашей охранной системы, изменяют код передаваемого сигнала каждый
раз, когда нажимается кнопка, поэтому, когда угонщик воспроизведет перехваченный сигнал
вашего брелока передатчика, охранная система на него просто не отреагирует.
Если кнопка на вашем брелоке передатчике нажималась более 30 раз, когда он находился вне
пределов управления охранной системой (например, если с ним играли дети), система не бу
дет реагировать на вызов брелока передатчика, когда вы снова решите им воспользоваться.
Вам необходимо синхронизировать ваш брелок передатчик с приемником охранной системы.
Для этого просто два раза в течение одной секунды нажмите кнопку постановки системы
на охрану на брелоке передатчике. После этого система снова будет реагировать на все ко
манды дистанционного управления.
Ф
ФУ
УН
НК
КЦ
ЦИ
ИИ
И К
КН
НО
ОП
ПО
ОК
К Б
БР
РЕ
ЕЛ
ЛО
ОК
КА
А П
ПЕ
ЕР
РЕ
ЕД
ДА
АТ
ТЧ
ЧИ
ИК
КА
А
Постановка на охрану Снятие с охраны Управление дополнительн…
Страница 5
- Изображение
- Текст
Постановка на охрану
Снятие с охраны
Управление дополнитель
ным каналом CH2
Рис. 1
А
АК
КТ
ТИ
ИВ
ВН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Один раз нажмите и отпустите кнопку 1 постановки системы на охрану на брелоке
передатчике.
3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно
мигать.
4. Габаритные огни автомобиля мигнут один раз.
5. Сирена подаст один короткий звуковой сигнал подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Бесшумная активная постановка на охрану
1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.
2. Кратковременно нажмите кнопку 3, а затем кнопку 1 постановки системы на охрану
на брелоке передатчике.
3. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
4. Габаритные огни автомобиля мигнут один раз. Звукового сигнала подтверждения не будет.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
В
ВР
РЕ
ЕМ
МЕ
ЕН
НН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е Д
ДА
АТ
ТЧ
ЧИ
ИК
КА
А У
УД
ДА
АР
РА
А
Если Вы оставляете Ваш автомобиль на городской улице с оживленным движением и велика
вероятность ложных срабатываний системы, ОТКЛЮЧИТЕ ДАТЧИК(И) при постановке систе
мы на охрану, для чего кратковременно нажмите кнопку 1, а затем в течение 4 сек кнопку 3 на
брелоке передатчике. Сирена подаст длинный звуковой сигнал, подтверждая отключение
датчика удара на текущий период охраны.
5
Р РУ УЧ ЧН НА АЯ Я П ПО ОС СТ ТА АН НО ОВ ВК КА А С СИ ИС С…
Страница 6
- Изображение
- Текст
6
Р
РУ
УЧ
ЧН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У
Если Вы по какой либо причине не можете воспользоваться брелоком передатчиком
для постановки системы на охрану, Вы можете сделать это с помощью кнопки Valet
в любое время даже при отсутствии ключа зажигания.
Полная постановка системы на охрану
1. Кратковременно нажмите, отпустите, а затем нажмите и удерживайте (более 3 сек) кноп
ку Valet до подтверждения звуковым сигналом включения режима постановки на охрану.
2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия
последней двери:
а) если дверь была закрыта, система будет ждать открытия, а затем закрытия последней
двери,
б) если дверь была открыта, система будет ждать закрытия последней двери.
3. После того как закрыта последняя дверь и по истечении 3 секундного интервала времени
включится режим полной охраны.
Если имеется дополнительная цепь запирания/отпирания замков дверей и включена
программируемая функция F6/3 (блокировка замков дверей при перепостановке систе
мы на охрану), то двери автомобиля будут заперты.
Ручная постановка в режим охраны выполняется только на один цикл до снятия систе
мы с охраны.
Примечание
После выключения зажигания ручная постановка в режим охраны может быть выполнена толь
ко после 5 секундной задержки.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. В течение 30 секунд будут работать сирена и
мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных
огней прекратится и система будет продолжать контролировать все цепи защиты автомо
биля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в тече
ние шести 30 секундных циклов и затем отключится; данная зона защиты будет изолиро
вана, и система продолжит контролировать остальные цепи защиты автомобиля.
Каждый раз, когда система ставится на охрану, светодиодный индикатор, установленный
в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного индика
тора служит визуальным предупреждением для потенциальных грабителей или угонщиков.
В качестве индикатора используется светоизлучающий диод, потребляющий небольшой ток.
поэтому, даже если система оставлена в режиме охраны на длительное время, работа свето
диодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.
При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего
30 секундного цикла сигнализации, привлекая внимание к автомобилю.
Дополнительная функция. Каждый раз, когда система ставится на охрану, блокируется це
пь стартера автомобиля. При этом двигатель автомобиля не может быть запущен даже с
помощью ключа зажигания.
Когда система находится на охране, любой сильный удар по кузову или стеклу автомоби
ля приведет к срабатыванию датчика удара и включению сигнализации.
Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара,
после чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
Подходя к автомобилю, нажмите и отпустите кнопку 2 снятия системы с охраны на брелоке
передатчике.
1. Система выключит режим охраны.
2. Светодиодный индикатор погаснет.
7
3. Габаритные огни автомобиля мигнут два раза.
4. Сирена подаст два коротких звуковых сигнала подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
А
АВ
ВТ
ТО
ОМ
МА
АТ
ТИ
ИЧ
ЧЕ
ЕС
СК
КА
АЯ
Я П
ПЕ
ЕР
РЕ
ЕП
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А Н
НА
А О
ОХ
ХР
РА
АН
НУ
У ((ф
фу
ун
нк
кц
ци
ия
я F
F6
6))
Если включена функция F6 – автоматическая перепостановка на охрану, то при снятии си
стемы с охраны светодиодный индикатор начнет быстро мигать указывая на то, что если
в течение 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Ес
ли в течение 20 сек будет открыта хотя бы одна дверь, светодиодный индикатор погаснет
и режим постановки системы на охрану будет отменен. Перепостановка на охрану выпол
няется без блокирования замков дверей или с блокированием замков дверей в зависимо
сти от выбора функций F6/2 или F6/3.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы
1. Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия систе
мы с охраны на брелоке передатчике.
2. Система выполнит действия в соответствии с режимами запрограммированных функций.
3. Габаритные огни автомобиля мигнут два раза.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки две
рей автомобиля будут открыты.
Если включены функции F7/4 или F14/5, система обеспечивает возможность управлять отпи
ранием пассажирских дверей салона автомобиля при повторном нажатии кнопки 2 брелока
передатчика при снятии системы с охраны. Для этого, используйте дополнительный выход
управления отпиранием пассажирских дверей каналов CH2 или СH3. Длительность импульса
отпирания пассажирских дверей равна длительности импульсов управления центральным
замком автомобиля установленным в функции F3. Выход канала CH2 релейный (30 А) и допу
скает прямое управление дверными актуаторами. Выход СН3 – слаботочный (0,5 А), поэтому,
используйте дополнительное внешнее реле для управления дверными актуаторами.
П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона авто
мобиля при выполнении, например, процедуры прогрева двигателя.
Постановка на охрану:
1) включите зажигание и запустите двигатель,
2) закройте все двери, капот и багажник,
3) нажмите и удерживайте кнопку 1 постановки системы на охрану в течение 3 сек,
4) светодиодный индикатор на приборной панели автомобиля начнет медленно мигать,
5) габаритные огни автомобиля мигнут один раз,
6) сирена подаст один короткий звуковой сигнал.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
Функция постановки на охрану при запущенном двигателе – программируемая функ
ция F10 и может быть включена или выключена.
Б
БЕ
ЕС
СШ
ШУ
УМ
МН
НА
АЯ
Я П
ПО
ОС
СТ
ТА
АН
НО
ОВ
ВК
КА
А С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы Н
НА
А О
ОХ
ХР
РА
АН
НУ
У П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М
Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
1. Включите двигатель.
2. Закройте все двери, капот и багажник.
3. Кратковременно нажмите кнопку 3, а затем нажмите и удерживайте кнопку 1 постановки
системы на охрану на брелоке передатчике в течение 3 сек.
4. Светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.
5. Габаритные огни автомобиля мигнут один раз.
. Сирена не будет подавать звуковых сигналов подтверждения. …
Страница 8
- Изображение
- Текст
8
6. Сирена не будет подавать звуковых сигналов подтверждения.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то двери авто
мобиля будут заперты.
З
ЗА
АЩ
ЩИ
ИТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НН
НО
ОМ
М Р
РЕ
ЕЖ
ЖИ
ИМ
МЕ
Е О
ОХ
ХР
РА
АН
НЫ
Ы
П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты
ванию системы и включению сигнализации. Включатся все блокирующие цепи. При этом
двигатель автомобиля заглохнет и попытки запустить его заново ни к чему не приведут.
В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После это
го звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать
контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь
открытой, сирена будет работать в течение шести 30 секундных циклов и затем отключит
ся; данная зона защиты будет изолирована, а система продолжит контролировать осталь
ные цепи защиты автомобиля.
Светодиодный индикатор начнет медленно мигать. При каждом срабатывании системы
габаритные огни автомобиля мигают в течение всего 30 секундного цикла сигнализации,
привлекая внимание к автомобилю.
С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Снятие системы с охраны при работающем двигателе осуществляется кратковременным
нажатием кнопки 2 снятия системы с охраны.
Светодиодный индикатор погаснет.
Если сигнализация срабатывала в Ваше отсутствие, то при снятии с охраны светодиодный
индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабаты
вала в Ваше отсутствие.
Габаритные огни автомобиля мигнут два раза.
Сирена подаст два коротких звуковых сигнала.
Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей
автомобиля будут открыты.
Примечание
Попытка снять систему с охраны после того, как система сработала (включилась сирена сиг
нализации), приведет только к отключению звуковой сигнализации. Система не будет снята
с охраны. Для того, чтобы снять систему с охраны, необходимо еще раз нажать кнопку снятия
с охраны на брелоке передатчике, когда система не подает звуковую сигнализацию.
Б
БЕ
ЕЗ
ЗЗ
ЗВ
ВУ
УЧ
ЧН
НО
ОЕ
Е С
СН
НЯ
ЯТ
ТИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С О
ОХ
ХР
РА
АН
НЫ
Ы П
ПР
РИ
И Р
РА
АБ
БО
ОТ
ТА
АЮ
ЮЩ
ЩЕ
ЕМ
М Д
ДВ
ВИ
ИГГА
АТ
ТЕ
ЕЛ
ЛЕ
Е
Подходя к автомобилю, кратковременно нажмите кнопку 3, а затем кнопку 2 снятия системы с
охраны на брелоке передатчике.
Светодиодный индикатор, установленный в приборную панель автомобиля, погаснет.
Габаритные огни автомобиля мигнут два раза.
С
СИ
ИГГН
НА
АЛ
ЛЫ
Ы П
ПР
РЕ
ЕД
ДУ
УП
ПР
РЕ
ЕЖ
ЖД
ДЕ
ЕН
НИ
ИЯ
Я О
О П
ПО
ОП
ПЫ
ЫТ
ТК
КЕ
Е П
ПР
РО
ОН
НИ
ИК
КН
НО
ОВ
ВЕ
ЕН
НИ
ИЯ
Я В
В А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЬ
Ь
Если в Ваше отсутствие предпринималась попытка проникновения в автомобиль, охранная
система проинформирует Вас об этом.
При снятии системы с охраны прозвучат четыре коротких звуковых сигнала и четыре раза миг
нут габаритные огни или указатели поворотов.
Сядьте в автомобиль и перед тем, как повернуть ключ в замке зажигания, посмотрите, как ми
гает светодиодный индикатор на приборной панели автомобиля.
•
Если светодиодный индикатор мигает один раз через паузу, то система срабатывала
от датчика удара или от триггера дополнительного устройства, подключенного к системе.
•
Если светодиодный индикатор мигает два раза через паузу, то система срабатывала
от концевого выключателя багажника или капота (при попытке открыть капот или багажник).
•
Если светодиодный индикатор мигает три раза через паузу, то система срабатывала
от концевого выключателя дверей (при попытке открыть двери автомобиля).
Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы
и стираются при включении зажигания.
К КН НО ОП ПО ОЧ ЧН НЫ ЫЙ Й П ПЕ ЕР РЕ ЕК КЛ ЛЮ ЮЧ ЧА АТ ТЕ…
Страница 9
- Изображение
- Текст
9
К
КН
НО
ОП
ПО
ОЧ
ЧН
НЫ
ЫЙ
Й П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЬ
Ь V
Va
alle
ett ((р
ре
еж
жи
им
м
Valet
))
Кнопочный переключатель Valet позволяет Вам временно отключить все функции охраны дан
ной системы, что исключает необходимость отдавать передатчик управления Вашей систе
мой служителю парковки или механику станции технического обслуживания. Когда система
находится в режиме Valet, отключаются все функции охраны, кроме функции дистанционного
управления режимом Паника и функции дистанционного управления запиранием и отпирани
ем замков дверей автомобиля.
Включение режима Valet
1. Снимите систему с охраны с брелока передатчика или кнопки Valet или введите свой пер
сональный код ручного отключения системы.
2. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
3. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
4. Светодиодный индикатор начнет светиться постоянно.
5. Система находится в сервисном режиме Valet.
Примечание
В режиме Valet каждое выключение зажигания будет сопровождаться кратковременным зву
ковым сигналом.
Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не нужен.
Это обеспечит полную защиту вашего автомобиля.
Выключение режима Valet
1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.
2. В течение 5 сек кратковременно нажмите и отпустите кнопку Valet.
3. Светодиодный индикатор погаснет.
4. Система перейдет в рабочий режим.
Р
РУ
УЧ
ЧН
НО
ОЕ
Е О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е О
ОХ
ХР
РА
АН
НН
НО
ОЙ
Й С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю
П
ПЕ
ЕР
РЕ
ЕК
КЛ
ЛЮ
ЮЧ
ЧА
АТ
ТЕ
ЕЛ
ЛЯ
Я V
Va
alle
ett
Данная охранная система может быть снята с охраны и без использования брелока передат
чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нуж
но снять систему с охраны и воспользоваться автомобилем, но брелок передатчик потерян
или неисправен. Если при программировании системы для ручного отключения системы
выбран переключатель Valet, то для отключения системы проделайте следующее:
1) откройте дверь автомобиля,
2) сработает охранная система и включится сирена,
3) включите зажигание,
4) в течение 10 сек кратковременно нажмите кнопку Valet.
Обратите внимание, что при этом система не будет находиться в режиме Valet!
О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЕ
Е С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы С
С П
ПО
ОМ
МО
ОЩ
ЩЬ
ЬЮ
Ю П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А
Выбор кодированного режима отключения системы осуществляется функцией F9. Для этого
обратитесь к Вашему мастеру установщику или смотрите раздел «Программируемые функ
ции» и инструкцию по установке системы. Обратите внимание, что выбор данной функции так
же определяет способ отключения режима Anti Hi Jack (Valet или кодированный).
В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать
фабричный код (11) или, для обеспечения максимальной защиты Вашего автомобиля,
Вы можете запрограммировать свой персональный код отключения в любое время.
Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.
Для снятия системы с помощью персонального кода
1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствую
щее второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание. Режим тревоги выключится, и двигатель можно
завести.
10
Примечание
В том случае, если 3 раза подряд был введен неправильный код, система перестанет вос
принимать дальнейшие попытки ввода кода в течение некоторого времени.
П
ПР
РО
ОГГР
РА
АМ
ММ
МИ
ИР
РО
ОВ
ВА
АН
НИ
ИЕ
Е П
ПЕ
ЕР
РС
СО
ОН
НА
АЛ
ЛЬ
ЬН
НО
ОГГО
О К
КО
ОД
ДА
А О
ОТ
ТК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИЯ
Я С
СИ
ИС
СТ
ТЕ
ЕМ
МЫ
Ы
Функция F9 должна соответствовать режиму Секретный код.
Фабричный код отключения системы – 11.
Для программирования вашего нового персонального кода
Введите действующий персональный код для разрешения операции смены секретного кода
1. Снимите систему с охраны
(выключите зажигание, если оно было включено и ожидайте 5 сек).
2. Включите, выключите и затем снова включите зажигание.
3. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (фабричная установка один раз).
4. Выключите и вновь включите зажигание.
5. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (фабричная установка один раз).
6. Выключите и вновь включите зажигание.
7. Если введенный код правильный – прозвучит один короткий сигнал сирены.
8. В течение 5 сек выключите зажигание.
Выполните процедуру записи нового секретного кода
9. Сразу же нажмите кнопочный выключатель Valet 5 раз. Вы услышите один короткий и один
длинный сигнал сирены, подтверждающие, что система готова к программированию но
вого персонального кода.
10. В течение 5 сек после сигналов сирены нажмите кнопку 1 передатчика для начала ввода
первой цифры персонального кода. Вы услышите один подтверждающий сигнал сирены.
11. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
первой цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее
количество сигналов, подтверждая ввод первой цифры кода.
12. В течение 10 сек нажмите кнопку 2 передатчика для начала ввода второй цифры персо
нального кода. Вы услышите два подтверждающих сигнала сирены.
13. В течение 10 сек нажмите кнопочный выключатель Valet количество раз, соответствующее
второй цифре Вашего персонального кода (от 1 до 9). Сирена подаст соответствующее ко
личество сигналов, подтверждая ввод второй цифры кода.
14. Включите зажигание. Вы услышите один короткий и один длинный сигналы сирены, под
тверждающие, что программирование нового персонального кода закончено.
Примечание
Если система не подтверждает ввод секретного кода звуковым сигналом, поставьте систему
в охрану с помощью брелока передатчика, затем снимите систему с охраны и повторите про
цедуру ввода секретного кода.
Обязательно запишите или хорошо запомните Ваш персональный код. Обратите внимание,
что если функция F9 запрограммирована как Секретный код, персональный код также
будет необходим для отключения функции Anti Hi Jack.
Р
РЕ
ЕЖ
ЖИ
ИМ
М A
AN
NT
TII H
HII JJA
AC
CK
K П
ПР
РИ
И В
ВК
КЛ
ЛЮ
ЮЧ
ЧЕ
ЕН
НИ
ИИ
И З
ЗА
АЖ
ЖИ
ИГГА
АН
НИ
ИЯ
Я –
– З
ЗА
АЩ
ЩИ
ИТ
ТА
А О
ОТ
Т У
УГГО
ОН
НА
А
И
И З
ЗА
АХ
ХВ
ВА
АТ
ТА
А А
АВ
ВТ
ТО
ОМ
МО
ОБ
БИ
ИЛ
ЛЯ
Я ((п
пр
ро
оггр
ра
ам
мм
ми
ир
ру
уе
ем
ма
ая
я ф
фу
ун
нк
кц
ци
ия
я F
F1
11
1))
1. Зажигание включено или заведен двигатель.
2. В течение 20 сек после включения зажигания система не проявляет себя никаким обра
зом. Выключение зажигания отменяет действие функции. Последующее включение зажи
гания активирует функцию Anti Hi Jack сначала.
3. В течение следующего 20 секундного интервала (цикл предупреждения) система включа
ет кратковременные сигналы предупреждения. Выключение, а затем включение зажига
ния активирует функцию Anti Hi Jack с цикла предупреждения.
4. В течение следующего 20 секундного интервала (цикл безопасного останова) система
включает сигналы тревоги и выполняет кратковременное включение блокировок. Выклю
чение, а затем включение зажигания активирует все блокирующие цепи полностью
и включает тревожную сигнализацию в непрерывном режиме.
Комментарии
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ
И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис
тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия)
охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци
онного управления системой потерян или не работает (или, возможно, Ваш брелок передат
чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран
ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си
стемы на охрану», «Ручное отключение охранной системы», AV функция – функция снятия си
стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код», то запись кодов новых брелоков,
изменение секретного кода, изменение статуса запрограммированных функции c F8 по F15,
аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack» возможны только после ввода секретного кода! Изменение параметров функ
ций с F1 по F7 не требует ввода секретного кода и доступно всегда.
1
Особенности сигнализации Sheriff APS-35 pro
Охранная система обладает всеми необходимыми функциями для обеспечения надежной защиты автомобиля. Управление автосигнализацией шериф апс 35 про осуществляется с помощью дистанционных пультов, которые изменяют кодировку сигнала, предупреждая возможность его перехвата с помощью устройства под названием «code-grabber». Особенностью данной модели является наличие светодиодного индикатора заряда батареи, что редко входит в комплект недорогих сигнализаций.
Стандартные функции автосигнализации апс 35 включают в себя:
- Блокировку двигателя при помощи вмонтированного реле.
- Возможность подключения замков дверей, капота и багажника
- Реле для включения габаритов
- Постановку на охрану при включенном зажигании
- Бесшумную охрану и снятие сигнализации
- Режим «поиск» (паника), который позволяет найти авто на парковке
- Функцию «Антиограбление». Программа включает сигнализацию при работающем зажигании
- Управление с помощью секретной кнопки Valet и многое другое
Помимо основных функций, система имеет ряд программируемых возможностей:
- Личный код, доступный только хозяину сигнализации
- Задержка установки сигнализации на 5 секунд или 1 минуту
- Автоматическое закрытие/открытие замков дверей при работающем двигателе
- Повторная установка защиты
- Снятие сигнализации в два этапа
- Функция избегания ложных срабатываний
- Возможность возврата заводских установок
Существенным преимуществом также является то, что при отключении питания, например, если сел аккумулятор, в памяти устройства сохраняются индивидуальные настройки владельца.
Описание функций сигнализации APS-35pro Sheriff
Сигнализация имеет ряд преимущественных функций:
- В ситуации, когда нет возможности воспользоваться брелоком, активировать охрану можно с помощью кнопки Valet. Такая ручная постановка автомобиля под охрану возможна даже без ключа зажигания. Но осуществляется она только на один цикл до момента снятия охранной системы.
- После того, как будет выключено зажигание, повторная постановка руной сигнализации возможно после 5 секунд.
С помощью кнопки Valet можно снять автомобиль с охраны
- При каждой постановке автомобиля на охрану, начинает мигать светодиодный индикатор,
- При каждом срабатывании системы габаритные огни начинают мигать. Это продолжается на протяжении 30 секунд.
- При включении сигнализации блокируется цепь стартера машины. В таком случае автомобиль нельзя запустить даже с помощью ключа зажигания.
- Имеющиеся датчики удара срабатывают при любом взаимодействии на кузов или стекл авто и активируют звук сирены. При этом их можно отключить, если имеется вероятность случайный срабатываний датчик, например, в оживленных местах.
- При открывании капота или багажника система срабатывает незамедлительно. 30 секунд мигают габаритные огни, и раздается звук сирены. Если дверь остается открытой, сигнализация срабатывает 6 раз с коротким интервалом.
Комплектация и стоимость сигнализации Sheriff 35 pro
Существует несколько вариантов данной модели. Их основное различие заключается во внешнем виде пульта управления, который может быть выполнен из разного материала и иметь другой цвет корпуса. Так автосигнализация sheriff aps 35pro t4 ruby отличается красным стальным корпусом пульта, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой автозащиты составляет около 35 долларов.
В автосигнализации sheriff aps 35pro t7 присутствует новый дизайн брелока, который удобно помещается в руке. На пульте появилась кнопка беззвучной охраны и металлическое ушко крепления, обеспечивающее долговечность устройства. Также устройство имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Она также колеблется в районе 35-40 долларов, в зависимости от региона продажи и точки реализации.
В стандартную комплектацию автосигнализации шериф апс 35 про входят следующие элементы:
- Модуль управления с крепежом
- Два дистанционных пульта
- Колокол сигнализации (может отсутствовать в некоторых вариантах комплектации)
- Датчик удара с двухзонным действием
- Кнопка Valet с проводами подключения
- Концовики дверей
- Комплект проводов со штекерами
- Крепежные детали
- Реле блокировки двигателя
- Наклейка на стекло
- инструкция автосигнализации sheriff aps 35 на русском языке
Установка системы
Установить сигнализацию можно в приборную панель. Для этого ее необходимо предварительно снять. Далее инструкция подключения происходит по следующей схеме:
- Необходимо подключить белые провода к выключателю аварийной сигнализации. Первый соединяется с голубым проводом, второй – с черным. Соединения изолируются.
- Черный провод подключается к кузову.
- Провода красного и красно-белого цвета соединяем с толстым розовым, который идет к замку зажигания. Так же проводим изоляцию.
- После этого провод темно-зеленого цвета выводится под капот и подсоединяется к концовику, который идет в комплекте.
- Далее инструкция подразумевает соединение провода желтого цвета с сине-черным на выключателе зажигания.
- Коричневый провод подключается к концовику двери слева.
- После этого, черно-белый провод подводится под капот к сирене и соединяется с красно-черным. Еще один провод, который идет от сирены, прикрепляем к массе кузова автомобиля.
- Два толстых синих провода проводятся под капот. Их подключают в стартер или зажигание.
- Сине-белый и оранжевый провода соединяем с розовым.
- Далее, провод желтого цвета соединяется с одним проводом замков, белый – к другому. Это обеспечит симметричное открывание дверей.
- Инструкция заканчивается подключением остальных комплектующих сигнализации: кнопки Valet, световых индикаторов, датчиков удара.
- Проводится проверка, после включения аккумулятора.
источник
Преимущества Sheriff APS-35 pro. Что привлекает покупателя
Система автомобильной сигнализации APS-35 пользуется большой популярностью у автовладельцев. На базе этой простой односторонней модели создано много различных вариантов и модификаций, рассчитанных на разные предпочтения и запросы.
В чем состоит преимущество автосигнализации sheriff aps 35 pro, и каковы недостатки системы, можно узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный бесперебойный сигнал, динамичный отклик системы и отсутствие каких-либо сбоев. | Отсутствие двухсторонней связи. Выбирая новую сигнализацию, большинство водителей останавливают свой выбор на системах с обратной связью, которые присылают уведомление о срабатывании на брелок |
| Долговечность. Сигнализации Sheriff от APS отличаются прочностью деталей и продолжительным сроком службы на различных транспортных средствах | Маленький радиус приема. Производителем указано расстояние действия пульта в 30 м. На практике, оно может быть еще меньше, и составлять от 10-ти до 15-ти метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация шериф aps 35 pro по праву считается одной из лучших в соотношении цена-качество | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо срабатывает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на невысокую стоимость и простоту, сигнализация выполняет все стандартные функции охраны и обеспечивает несколько дополнительных возможностей. | В моделях типа sheriff aps 35pro silver кожаный ремешок, на котором прикреплен пульт управления, выполнен из некачественного материала. Он быстро перетирается и теряет вид |
Поломки, характерные для сигнализаций APS-35 pro
Автомобильная охрана sheriff 35 pro отличается высокой надежностью и эффективностью. Она способна удовлетворить запросы владельцев бюджетных автомобилей на все 100% и удивляет наличием некоторых дополнительных функций, которые обычно не входят в комплект данной ценовой категории.
Автосигнализация апс 35 ломается достаточно редко, но все же характерные неисправности системы присутствуют. Рассмотрим наиболее частые из них и способы их устранения.
1. Двери не закрываются с пульта. Возможные причины неисправности:
- отсоединились контакты кнопок
- нарушена схема подключения автосигнализации апс 35 про при установке
- Окислились концевые выключатели
Способы решения проблемы: Отсоединившиеся контакты подключают заново, тщательно изолируя. Места окислений зачищают и обрабатывают специальной смазкой против коррозии. Если система была установлена неправильно, необходимо найти ошибку и устранить ее. Лучше доверить эту процедуру профессионалам
2. Сигнализация срабатывает без причины Возможные причины неисправности:
- Неправильно подключен датчик удара
- Сбились настройки датчика
Способы решения проблемы: во время резкой смены температуры на улице, датчик удара автосигнализации sheriff aps 35pro может стать слишком чувствительным и быть причиной ложных срабатываний. Для того чтоб настроить датчик, необходимо найти на его корпусе устройство регулировки и выставить нужные параметры.
3. Брелок работает только с очень близкого расстояния Возможные причины неисправности:
- Севшая батарейка
- Блок установлен слишком глубоко внутри автомобиля, и сигнал до него не доходит
- Плохая работа антенны приема на блоке
Способы решения проблемы: отслужившие свой срок батарейки меняют, блок управления помещают в зону доступности пульта-передатчика. Если дело в антенне, которая плохо принимает сигнал, необходимо обратиться в мастерскую по ремонту автосигнализаций.
Audi 80 DS Pierburg 2e3 › Бортжурнал › Подключил сигнализацию Sheriff aps 35 pro ЧАСТЬ 1
Имеем вот такую сигнализацию!
лежала она у меня с нового года! За подключением обратился на СТО, но отдавать 60 зеленых я не захотел! а из знакомых так ни на кого не вышел! Но вот сдал диплом, днями уже делать нечего, и с образованием техника-строителя на свой страх и риск полез подключать сам! Старая сигналка уже отжила свое! То молчала вообще то замки не закрывала и достало то что когда двигатель работает то все замки закрыты и приходилось глушить мотор и уже выходить из машины на секунду! Кому как но для меня это было очень не удобно! Заранее извиняюсь что без фоток что да как делал!
Но постараюсь привести подробную инструкцию ну и дополнять ее рассказом)!
1) демонтаж старой сигналки!
По времени у меня это заняло примерно час т.к задолбался разматывать километры изоленты и распутывать провода! Ну и поскольку сам я не электрик) Скорости пока не наработал)
2) Начинаем монтаж новой сигнализации ЧАСТЬ 2.1
В сигнализации идет две смотки проводов одна из которых реле запирания/отпирания замков, а во второй питание сигнализации, концевики дверей, багажника, капота, выход сирены, габариты! Я начал со второго! Изначально нашел все плюсы и минусы! Подключил их! Затем концевики дверей, багажника, капота, выход сирены, габариты, ну и подключение к замку зажигания! На подключение этой части у меня ушло часа полтора т.к не хотел ни с чем накосячить и определял где какие провода!
ЧАСТЬ 2.2 Реле запирания/отпирания замков
Тут уже мне пришлось подумать куда подключать! В смотре идет 6 проводов! 3 из них запирание, 3 из них отпирание замков! В руководстве пользователя нашел схему подключения и уже по ней подключал! Подключил сигналку, датчик и стал проверять! Ну и что было для меня удивительным это то что все закрылось с первого раза) Нигде не накосячил) Далее провел лампочку и вывел кнопку Valett! Не мало внимания уделил датчику удара! Закрепил его неподвижнона педальном узле! Собственно на месте старого датчика и отрегулировал! На все у меня ушло около 6 часов непрерывной работы и раздумий!
И ЕЩЕ ОДИН ВАЖНЫЙ МОМЕНТ! При подключении укорачивал провода т.к они были длиной примерно по метру! после укорачивания получилась у меня вот такая картина!
Строго не судите))) Не электрик я и немного неаккуратно сделал, но как я говорил ранее эти две скрутки переплетаются между собой и аккуратно уложить эту проводку у меня не очень получилось! Но в итоге все упрятал так что и с открытой подрулевой крышкой не видно сигналки! Места осталось предостаточно!
Первая часть подключения потому что остался один единственный
вопрос!Куда подключается Дополнительный канал CH2? Подключается ли он вообще? в инструкции о нем ничего почти не сказано!
Ну и конечно у меня уже было время опробовать эту сигнализацию! В процессе эксплуатации обнаружил только один существенный минус:
Очень маленький радиус действия брелока! Сначала думал как то не туда уложил блок сигналки! переложил подальшу от реле и проводки но всеравно не помогло! В метрах 15-20 максимум ловит! дальше не хочет!
В остальном доволен! ДАЖЕ ОЧЕНЬ! Ну и собой конечно доволен) Не ожидал от себя если честно) Пусть немного неаккуратно, но всетаки сделал сам! Экономия 60$ Ну в общем пока все чем хотел поделиться на данный момент) Далее будет продолжение темы но немного о другом) Сделаю уже больше фото! Надеюсь всем понятна моя инструкция!
Всем удачи и ровных дорог))
источник
Как подключить Sheriff APS-35 pro самостоятельно
Как и во всех продуктах марки APS, сигнализация 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить автозащиту может любой водитель, который имеет определенный опыт работы с электрооборудованием автомобиля.
Установка производится в 3 этапа. Сначала монтируют все элементы оборудования: сирену, блок управления, датчик вибрации, световой индикатор. Потом подключают проводку в соответствии с инструкцией автосигнализации aps 35pro. После того, как подключение завершено, выполняют тестирование работы сигнализации.
При выполнении работ необходимо учитывать такие нюансы:
- Устанавливать все детали и провода в безопасном месте. На них не должна попадать влага, и они не должны соприкасаться с горячими деталями двигателя
- Провода сматывають в жгуты при помощи изоленты или пластиковых стяжек. Все контакты тщательно изолируются.
- Сирену и модуль управления, а также кнопку Valet, размещают таким образом, чтоб злоумышленникам было трудно добраться до них и отключить сигнал
- Все провода должны обязательно совпадать по цветам, как это прописывает инструкция автосигнализации sheriff aps 35 pro
Если все предосторожности соблюдены и установка производилась по схеме, сигнализация будет работать без сбоев, и прослужит долгие годы.
Рекомендации по установке сигнализации Sheriff APS-35
Чтобы избежать проблем при эксплуатации любой сигнализации лучше за этой услугой обратиться к профессионалам. Они установят качественно и быстро все компоненты системы в машине. Но если есть определенные знания и опыт, то можно справиться с такой задачей самому. В комплекте с сигнализацией Sheriff APS-35 поставляется полная инструкция, которая содержит все нюансы и рекомендации.
Для качественной установки автосигнализации Sherif APS-35 важно правильно разместить все элементы:
- Основной блок крепится за передней панелью управления на два винта. Чтобы корпус блока автосигнализации не повредился, не стоит устанавливать его в отсеке двигателя. Для исключения радиочастотных помех в работе охранной системы машины не следует закреплять основной блок на электронные узлы.
- Сирена устанавливается в отсеке двигателя, но таким образом, чтобы исключить доступ к ней снаружи. Раструб должен смотреть в сторону улицы, это обеспечит максимальный звук, а сама сирена должна смотреть вниз, так она будет защищена от накапливания воды.
- Концевой выключатель капота устанавливается в защищенном от воды месте на металлическую поверхность таким образом, чтобы была возможность соединить его с массой автомобиля.
- Световой индикатор устанавливается на передней панели таким образом, чтобы его хорошо было видно и с водительского места и снаружи. Такая установка объясняется назначением этого элемента. Ведь он предназначен не только сигнализировать о состоянии охраны, но и предупредить преступника о ее наличии.
- Кнопочный выключатель Valet устанавливается в удобном для водителя месте. Это место должно быть не слишком видное, чтобы затруднить угонщикам их работу. Чаще всего кнопку устанавливают в приборной панели со стороны водителя.
- Датчик удара устанавливается на перегородке между салоном и отсеком двигателя. Поверхность должна быть ровной и твердой.
Подходит ли сигнализация APS-35 pro на автомобили марки ВАЗ
Ответ однозначный: конечно, да! Многие владельцы машин отечественного производства пользуются именно этими охранными системами, так как они доступны по цене и просты в управлении.
Многие владельцы ВАЗов предпочитают устанавливать сигнализацию sheriff aps 35 pro на свои машины самостоятельно, что легко осуществить благодаря подробной инструкции по установке и отдельным схемам для автомобилей ВАЗ 2109, 2110 и Нива.
SHERIFF APS-35PRO Silver инструкция по эксплуатации онлайн страница 2
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet
(режим
Valet
) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet
. . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ AntiHiJack
ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА AntiHiJack
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2
) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3
) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV-ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS-35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей о автосигнализации aps 35 pro, преимущественно положительные. Многие отмечают стабильную работу, легкость настройки и доступную цену.
Среди пользователей есть и отрицательные мнения, основанные по большей части на отсутствии современных функций и слабом сигнале пульта. С впечатлениями некоторых автомобилистов можно познакомится ниже.
| Положительные отзывы | Отрицательные отзывы |
| Миша (avtozvuk.ua) |
Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел ее с полгода назад в проверенном магазине. Ребята посоветовали именно этот комплект, так как он работает хорошо и стоит недорого. И действительно, после установки и настройки сигнализация работает как часики!
Отзывы пользователей сигнализации Sheriff APS-35
Большая часть пользователей автосигнализации Sherif APS-35 оставляют положительные отзывы. И это неудивительно. При таких характеристиках и свойствах цена на эту модель очень низкая. Кто это понимает, тот не ждет от своей охранной системы модели Sherif APS-35 невозможного.
Проанализировав все отзывы можно выявить наиболее частые недостатки:
- Слабый сигнал между машиной с основным блоком. Некоторые пишут, что иногда брелок срабатывает только около самого авто.
- Нечувствительный датчик удара.
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все особенности sheriff aps 35 pro и мнения пользователей о ее работе, можно смело сказать, что эта сигнализация является одной из лучших в отношении цена-качество. Ожидать невозможного от нее не стоит, так как это простое устройство с односторонней связью и базовым набором функций, но обеспечить надежную защиту APS-35 pro вполне по силам.
Использование данной автозащиты возможно практически на любом автомобиле, независимо от модели и года выпуска. Но лучше всего она подходит для бюджетных машин, которые не часто становятся объектами профессиональных угонщиков.
Сигнализация APS-35 pro прекрасно подходит и для отечественных автомобилей. Она хорошо зарекомендовала себя на таких моделях как Приора, Калина, ВАЗ 2110 и более старых Ладах. Это хорошее решение для тех, кто не гоняется за модными новинками, а хочет оборудовать свой автомобиль надежной и недорогой противоугонной системой.
Основные функции сигнализации Sheriff APS-35
В стандартной комплектации присутствует следующий набор основных функций:
- Предусмотрен режим охраны во время работы двигателя.
- Возможно использование режимов Valet и Паника.
- Возможен вариант постановки на охрану в пассивном режиме.
- Anti-Hi-Jack
- У автосигнализации Sheriff APS-35 есть возможность сохранения ситуаций тревоги.
- Стекла при постановке на охрану дожимаются автоматически.
Кроме основных функций в автосигнализации Sheriff APS-35 присутствует возможность программирования дополнительных функций устройства под себя:
- Возможен вариант запрограммировать индивидуальный код отключения и управления системой.
- Есть возможность установить задержу на постановку охраны машины от 5 до 60 секунд.
- Есть вариант настроить автоматическое запирание при включенном или выключенном двигателе.
- Можно программировать отключение ложных включений системы машин.
- Предусмотрена возможность настройки охраны машины при включенном двигателе.
- После всех экспериментов всегда можно вернуть заводские настройки.
Это не все дополнительные программируемые возможности, полный их перечень можно прочитать в инструкции, которая поставляется в комплекте.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:
- Как ставить и снимать охрану
- Что обозначают световые и звуковые сигналы в каждой ситуации
- Как пользоваться режимами Паника и Антиграбеж
- Когда использовать сервисную кнопку Valet
- Как установить бесшумную охрану и многое другое
2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:
- Отключение ложного срабатывания
- Задержку постановки системы на охрану
- Повторную установку сигнализации
- Раздельное открывание пассажирских и воительских дверей
- Охрану при включенном силовом агрегате и т.д.
3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установку центрального блока, сирены, сигнализатора СИД, датчика удара
- Подключение электропроводки
- Настройку брелоков-передатчиков
- Настройку сенсора удара
- Проверку функционирования системы
Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.
Модель «aps 35 pro sheriff
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия) охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци онного управления системой потерян или не работает (или, возможно, Ваш брелок передат чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си стемы на охрану», «Ручное отключение охранной системы», AV функция
– функция снятия си стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код»
, то запись кодов новых брелоков, изменение секретного кода, изменение статуса запрограммированных функции c
F8
по
F15
, аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack»
возможны только после ввода секретного кода! Изменение параметров функ ций с
F1
по
F7
не требует ввода секретного кода и доступно всегда.
Для владельцев автомобилей бюджетного класса будет интересен обзор автосигнализации Sherif APS-35. Ведь на автомобили подобного класса нет смысла ставить дорогие охранные системы. А недорогие хорошие сигнализации линейки Sherif станут отличным вариантом.
Основные функции сигнализации Sheriff APS-35
В стандартной комплектации присутствует следующий набор основных функций:
- Предусмотрен режим охраны во время работы двигателя.
- Возможно использование режимов Valet и Паника.
- Возможен вариант постановки на охрану в пассивном режиме.
- Anti-Hi-Jack
- У автосигнализации Sheriff APS-35 есть возможность сохранения ситуаций тревоги.
- Стекла при постановке на охрану дожимаются автоматически.
Кроме основных функций в автосигнализации Sheriff APS-35 присутствует возможность программирования дополнительных функций устройства под себя:
- Возможен вариант запрограммировать индивидуальный код отключения и управления системой.
- Есть возможность установить задержу на постановку охраны машины от 5 до 60 секунд.
- Есть вариант настроить автоматическое запирание при включенном или выключенном двигателе.
- Можно программировать отключение ложных включений системы машин.
- Предусмотрена возможность настройки охраны машины при включенном двигателе.
- После всех экспериментов всегда можно вернуть заводские настройки.
Это не все дополнительные программируемые возможности, полный их перечень можно прочитать в инструкции, которая поставляется в комплекте.
Схема подключения автомобильной сигнализации APS-35 для охраны помещений
Впрочем, лежала она там недолго, — приспособили охранять склад. Автомобильная сигнализация «Sheriff APS-35 PRO», в принципе, самая обычная. На рис. 1 показана схема её установки в автомобиль, взятая из руководства по эксплуатации.
С помощью данной сигнализации можно не только охранять машину, но и управлять с брелка отпиранием дверей, багажника. Вот это тоже весьма пригодилось, — решили поставить на дверь склада электромеханический замок, кстати, тёзка сигнализации — «Шериф-ЗВ», но российского производства (и название написано русскими буквами). Так вот, этот замок представляет собой, так называемый, «английский замок», то есть, ригель у него со скосом для автоматического защелкивания
при закрывании двери. А открыть его можно только электрическим путем, подав ток на встроенный в него соленоид, который втягивает ригель. Обмотка соленоида на напряжение 12V.
Так что, решили вообще обойтись без ключей, замочных скважин, пользуясь брелком сигнализации как ключом.
Вернемся к схеме установки сигнализации (рис.1). Понятно, что нужен 12-вольтовый источник питания. Это может быть любой сетевой источник на 12V, на ток не ниже 1А, таких в продаже предостаточно.
Рис.1. Схема подключения автомобильной сигнализации Sheriff APS-35 PRO.
Блокировать двигатель нам не нужно, потому и выводы «блокировка» просто никуда не подключаем. А вот выход СН2 (Выход дополнительного канала СН2) как раз нужен, в автомобиле он использовался для управления замком багажника. Здесь к нему подключаем соленоид электромеханического замка, как показано на рисунке 2А.
Рис. 2. Схема подключения соленоида и каскада на транзисторе к Sheriff APS-35 PRO.
Датчики удара можно установить на входную дверь, окно и настроить их чувствительность соответствующим образом. Кроме того, нужно на входную дверь поставить контактный датчик положения двери. В качестве такового удобнее всего ставить специальный герконовый охранный датчик, контакты которого размыкаются при открывании двери.
Однако, его логика работы противоположна контактным датчикам автомобиля, которые замыкаются при открывании двери. Поэтому между датчиком и сигнализацией нужно поставить инверсный каскад на транзисторе, как показано на рисунке 2Б.
Что до остального, — индикаторный светодиод можно вынести на входную дверь, либо оставить внутри помещения. Кнопку «VALET», естественно, установить внутри помещения. «Габаритные огни» никуда не подключаем.
Сирена нужна, но параллельно ей можно подключить автомобильный видеорегистратор и реле (рис.3), включающее свет в помещении (чтобы видеорегистратору было виднее). Еще можно сюда подключить радиоканал для передачи тревожного сигнала на расстояние.
Рис.3. Схема подключения видеорегистратора.
«АСС+», которое используется для срабатывания системы при попытке включить зажигание, никуда не подключаем.
Вот, в общем-то, и все. Работает система так же, как и на автомобиле. Выходим из помещения, закрываем за собой дверь, электромеханический замок защелкивается.
Затем, нажимаем на брелке кнопку постановки на охрану. Раздается «пик-пик».
Приходим, нажимаем на брелке кнопку снятия с охраны. Раздается «пик-пик». Нажимаем на брелке кнопку открывания багажника, открываем дверь и входим. Кнопкой отпирания багажника можно запирать и отпирать дверь даже когда помещение не под охраной.
Лучше всего, если питание системы организовать от какого-либо бесперебойного источника питания. Но этот вопрос практически не прорабатывался. Полагаю, аналогичным образом можно поручить охрану помещения любой другой автомобильной сигнализации.
Источник
Шериф, — Много-док —
: Bosch WAA 16161BC
-
- CD-
- GPS-
- –
-
- ,
-
- Blu-Ray
- CD-
- DVD-
- OLED
-
- –
-
- ИБП ()
- ,
- ()
- Wi-Fi,
-
- .
-
- .
- ,
-
- DVD-
- MP3-
-
- DECT
- Bluetooth
- CDMA
- GSM,
-
А
- Acer
- Акура
- ACV
- AdvoCam
- AEG
- Аль-ко
- Alcatel
- Аллигатор
- Альпийский
- И
- БТР
- Яблоко
- APS
- Ардо
- Аристон
- Artway
- АстраЛюкс
- Asus
- АТЛАНТ ()
- Атмор
- Аврора
- Awelco
-
B
- Б.Скважина
- Баллу
- BAXI
- BBB
- BBK
- Beko
- BenQ
- Beretta
- BEURER
- Blackview
- Blackvue
- BlueWeld
- Bomann
- Boneco
- Борк
- Bosch
- BQ
- Браун
- Брессер
- Брат
- Будерус
-
C
- Кадиллак
- Кайман
- Can Am
- Конфеты
- Canon
- Cas
- Casio
- CatEye
- Celestron
- Cem
- CENMAX
- Центурион
- Шафото
- Чемпион
- Шевроле
- ГРАЖДАНИН
- Citroen
- Clarion
- Clatronic
- Кобра
- Condtrol
- Кранч
-
D
- D-Link
- Daewoo
- Daikin
- Данфосс
- Люкс
- Dell
- DeLonghi
- DEXP
- Digma
- DOD
- Данобил
-
E
- Eisemann
- Электролюкс
- Elemax
- Эленберг
- Элитек
- Эндевер
- Eplutus
- Epson
- Эргомакс
- ЭРИССОН
- Europower
- Evinrude
- Explay
-
F
- Соколиный глаз
- Fellowes
- Ферроли
- Fiat
- Fluke
- Fly
- Fondital
- Ford
- Фубаг
- Fujifilm
- Fusion
-
грамм
- Gaggia
- галлон
- Garmin
. & nbsp
Sheriff APS-2500 APS-2500. . . PDF WinZip.
25.11.2004
0,31
Шериф АПС-25ПРО: Шериф АПС-25ПРО. . . PDF.
31.01.2007
0.89
Sheriff APS-2600 APS-2600. . . PDF WinZip.
25.11.2004
0,32
Шериф APS-2625 APS-2625. . . PDF WinZip.
26.11.2004
0,31
Шериф АПС-35ПРО Шериф АПС-35ПРО.. pdf WinZip.
31.01.2007
0,97
Sheriff ZX-1000 ZX-1000, . . PDF WinZip.
04.09.2005
2,11
Sheriff ZX-1000 ZX-1000, .. PDF WinZip.
04.09.2005
0,84
Sheriff ZX-1070: Sheriff ZX-1070. .
19.02.2011
4,78
Sheriff ZX-1090: Sheriff ZX-1090. .
19.02.2011
7,35
Sheriff ZX-500 ZX-500. . PDF WinZip.
10.01.2005
0,09
Sheriff ZX-600 вер. 2 Sheriff ZX-600 вер. 2.. pdf WinZip.
11.08.2005
0.41
Sheriff ZX-600 вер. 2 Sheriff ZX-600 вер. 2.. pdf WinZip.
11.08.2005
0,13
Sheriff ZX-625 Sheriff ZX-625. . pdf WinZip.
11.08.2005
1,24
Sheriff ZX-700 ZX-700.. . PDF WinZip.
26.11.2004
0,5
Sheriff ZX-710 Sheriff ZX-710. . . pdf WinZip.
12.06.2005
2,09
Sheriff ZX-725 Sheriff ZX-725. . . pdf WinZip.
12.06.2005
2,03
Sheriff ZX-900 ZX-900. . . PDF WinZip.
04.12.2004
0,5
Sheriff ZX-910 Sheriff ZX-910. . . pdf WinZip.
12.06.2005
2,25
Sheriff ZX-925 Sheriff ZX-925. . pdf WinZip.
07.10.2005
0,66
Sheriff ZX-925 Sheriff ZX-925. . pdf WinZip.
07.10.2005
0.68
Брелки системы Sheriff
Чтобы понять, как привязать брелок к сигнализации Sheriff, нужно ознакомиться с инструкцией. В первую очередь водитель отключает сигнализацию и садится в машину, закрывает дверь, включает зажигание.
Далее нажимается три раза кнопка Valet. После того как прозвучит единичный сигнал, блок управления вошел в режим программирования. Каждая операция должна выполняться не дольше, чем 5 с. Иначе система выйдет из режима программирования (прозвучит короткий, а затем длинный сигнал). Если выключить зажигание, произойдет то же самое.
Если повторить три нажатия на кнопку, сигнализация издаст несколько коротких и один длинный сигнал. На первом брелке удерживается кнопка «1». Когда прозвучит длинный сигнал, перепрограммирование произошло. Все остальные брелки подвергаются такой же процедуре. Далее можно выйти из режима настройки (подождать 5 с.).
Это интересно: Как часто надо менять топливный фильтр на поло
SHERIFF APS-35PRO Silver инструкция по эксплуатации онлайн — страница 2
Инструкция SHERIFF APS-35PRO Silver для устройства автосигнализация содержит страницы на русском языке.
Размер файла: 1.01 MB. Состоит из 28 стр.
Вы можете скачать pdf файл этой инструкции: Скачать PDF
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet . . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ AntiHiJack ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV-ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS-35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Как подключить Sheriff APS-35 pro самостоятельно
Как и во всех продуктах марки APS, сигнализация 35 pro имеет простую и понятную схему подключения. Строго следуя инструкции, установить автозащиту может любой водитель, который имеет определенный опыт работы с электрооборудованием автомобиля.
Установка производится в 3 этапа. Сначала монтируют все элементы оборудования: сирену, блок управления, датчик вибрации, световой индикатор. Потом подключают проводку в соответствии с инструкцией автосигнализации aps 35pro. После того, как подключение завершено, выполняют тестирование работы сигнализации.
При выполнении работ необходимо учитывать такие нюансы:
- Устанавливать все детали и провода в безопасном месте. На них не должна попадать влага, и они не должны соприкасаться с горячими деталями двигателя
- Провода сматывають в жгуты при помощи изоленты или пластиковых стяжек. Все контакты тщательно изолируются.
- Сирену и модуль управления, а также кнопку Valet, размещают таким образом, чтоб злоумышленникам было трудно добраться до них и отключить сигнал
- Все провода должны обязательно совпадать по цветам, как это прописывает инструкция автосигнализации sheriff aps 35 pro
Если все предосторожности соблюдены и установка производилась по схеме, сигнализация будет работать без сбоев, и прослужит долгие годы
Описание функций сигнализации APS-35pro Sheriff
Сигнализация имеет ряд преимущественных функций:
- В ситуации, когда нет возможности воспользоваться брелоком, активировать охрану можно с помощью кнопки Valet. Такая ручная постановка автомобиля под охрану возможна даже без ключа зажигания. Но осуществляется она только на один цикл до момента снятия охранной системы.
- После того, как будет выключено зажигание, повторная постановка руной сигнализации возможно после 5 секунд.
С помощью кнопки Valet можно снять автомобиль с охраны
- При каждой постановке автомобиля на охрану, начинает мигать светодиодный индикатор, встроенный в приборную панель. Светоизлучающий диод потребляет небольшое количество тока, поэтому, если автомобиль долгое время находится на сигнализации, аккумулятор не разрядится.
- При каждом срабатывании системы габаритные огни начинают мигать. Это продолжается на протяжении 30 секунд.
- При включении сигнализации блокируется цепь стартера машины. В таком случае автомобиль нельзя запустить даже с помощью ключа зажигания.
- Имеющиеся датчики удара срабатывают при любом взаимодействии на кузов или стекл авто и активируют звук сирены. При этом их можно отключить, если имеется вероятность случайный срабатываний датчик, например, в оживленных местах.
- При открывании капота или багажника система срабатывает незамедлительно. 30 секунд мигают габаритные огни, и раздается звук сирены. Если дверь остается открытой, сигнализация срабатывает 6 раз с коротким интервалом.
Рекомендации по установке сигнализации Sheriff APS-35
Для качественной установки автосигнализации Sherif APS-35 важно правильно разместить все элементы:
- Основной блок крепится за передней панелью управления на два винта. Чтобы корпус блока автосигнализации не повредился, не стоит устанавливать его в отсеке двигателя. Для исключения радиочастотных помех в работе охранной системы машины не следует закреплять основной блок на электронные узлы.
- Сирена устанавливается в отсеке двигателя, но таким образом, чтобы исключить доступ к ней снаружи. Раструб должен смотреть в сторону улицы, это обеспечит максимальный звук, а сама сирена должна смотреть вниз, так она будет защищена от накапливания воды.
- Концевой выключатель капота устанавливается в защищенном от воды месте на металлическую поверхность таким образом, чтобы была возможность соединить его с массой автомобиля.
- Световой индикатор устанавливается на передней панели таким образом, чтобы его хорошо было видно и с водительского места и снаружи. Такая установка объясняется назначением этого элемента. Ведь он предназначен не только сигнализировать о состоянии охраны, но и предупредить преступника о ее наличии.
- Кнопочный выключатель Valet устанавливается в удобном для водителя месте. Это место должно быть не слишком видное, чтобы затруднить угонщикам их работу. Чаще всего кнопку устанавливают в приборной панели со стороны водителя.
- Датчик удара устанавливается на перегородке между салоном и отсеком двигателя. Поверхность должна быть ровной и твердой.
Подключение проводов является наиболее сложным процессом при установке автосигнализации
Именно здесь важно соблюдать все рекомендации производителя. В инструкции сигнализации Sheriff APS-35, которая входит в комплектацию, присутствуют подробные схемы для подключения каждого из элементов охранной системы машины
Прочитав обзор сигнализации Sheriff APS-35a, можно смело сделать вывод, что автосигнализация Sherif ASP-35 полностью соответствует характеристикам, указанным в инструкции производителем. И она станет идеальным вариантом для авто бюджетного типа.
Из ряда односторонних сигнализаций марки Sheriff APS — охранная система 35 pro по праву считается самой удачной. Она выгодно отличается от других бюджетных автосигнализаций стильным дизайном пультов управления, качественной работой и достаточно большим набором функций.
Приставка Pro означает, что модель выполнена для профессиональной установки и обладает максимально широким функционалом в пределах своих модельных возможностей.
Инструкция по эксплуатации
Инструкция по эксплуатации к сигнализации содержит рекомендации, позволяющие правильно пользоваться системой.
Активация и выключение охраны
Включение охранного режима осуществляется коротким нажатием кнопки 1 брелка. Отключается защитная функция с использованием той же клавиши. Чтобы активировать опцию при работающем двигателе, нужно завести мотор и удерживать 1 кнопку брелка. Для отключения функции клавиша нажимается коротко.
Программирование нового брелока
Процесс программирования пультов управления включает следующие этапы:
- Снятие охранного режима и запуск двигателя.
- Трехкратное нажатие аварийной кнопки. Система подтвердит действие 1 звуковым сигналом.
- Удерживание кнопки 1 первого брелка. Клавишу отпускают после появления длинного звукового сигнала.
- Длинное нажатие кнопки 1 вспомогательного коммуникатора. Завершение программирования брелка сопровождается звуковым оповещением.
Изменение персонального кода
Перед началом программирования противоугонный режим деактивируют сервисной кнопкой. После этого выполняют такие действия:
- включают и выключают двигатель;
- нужным количеством нажатий сервисной кнопки вводят первую цифру пароля;
- включают зажигание;
- используя аварийную кнопку, вводят вторую цифру кода;
- отключают зажигание (правильность ввода пароля подтверждается звуковым оповещением);
- 3 раза нажимают сервисную кнопку;
- надавливают на 1 клавишу брелка (система оповестит о записи нового кода звуковым сигналом);
- включают питание транспондера (после появления звукового сигнала устройство деактивируют).
Выход из меню программирования осуществляется после 10 секунд бездействия.
Аварийное отключение охраны
Согласно инструкции по применению, для аварийного отключения защитного режима нужно открыть ключом водительскую дверь. После срабатывания сирены необходимо завести двигатель. Через 10 секунд после включения зажигания нажимают сервисную кнопку.
Как включить автозапуск
Чтобы включить на сигнализации автоматический запуск с некоторой периодичностью, нужно выполнить такие действия:
- дважды нажать на F;
- перейти к режиму курсорного управления;
- повторно надавить на кнопку F, подтвердив выбор нужного индикатора;
- с помощью кнопки блокировки дверей установить требуемый интервал.
Алгоритм включения автозапуска по температуре отличается выбором другого индикатора. Состояние охранной системы значения не имеет.
Программирование холостых оборотов мотора
Выбор нужного параметра осуществляется следующим образом:
- ручной тормоз переводится в положение «Включено»;
- включается зажигание и запускается двигатель;
- в течение 20 секунд 5 раз нажимается сервисная кнопка (4 и 5 нажатия сопровождаются звуковыми сигналами);
- нажимается и удерживается педаль тормоза (запись значения становится возможным после мигания габаритных огней);
- через минуту педаль тормоза отключается.
Блокировка двигателя
Дистанционное блокирование двигателя осуществляется с помощью кнопки «Стоп». Деактивация мотора сопровождается исчезновением индикатора, имеющего вид дыма. Функция настраивается в меню курсорного управления.
Режим Antihijack
Режим активируется при запущенном двигателе, с ним совместимы все типы автомобилей. Для начала нажимают кнопки 1 и 2 брелка. Их удерживают до появления 3 световых сигналов. В течение последующих 20 секунд сигнализация будет подавать короткие гудки и периодически активировать блокирующие цепи. Через 40 секунд включится тревожный режим. При несанкционированном запуске двигателя транспортное средство не сможет продолжать движение, а двери заблокируются.
Способы прописки брелка Шериф
Перед началом привязки пульта противоугонной системы Sheriff 900 или APS 2400 TX отыщите кнопку «Валет», находящуюся, где-то внутри автомобиля. Она небольших размеров и может располагаться в различных труднодоступных местах:
- под рулём;
- в бардачке;
- за пластиковой панелью.
Далее, следуйте инструкции.
- Сядьте в автомобиль, закройте все двери, ключ зажигания переведите в первое положение.
- Нажмите три раза «Валет». Сирена издаст ЧИРП.
- Щёлкните и удерживайте клавишу «Постановка на охрану» на пульте. Машина опять запищит.
- Зажмите «Закрыть машину» на следующем брелоке, пока не прозвучит сирена. Повторите это для оставшихся пейджеров, если таковые есть.
- После шести секунд бездействия сигнализация пикнет, засвидетельствовав о завершении регистрации. Брелоками можно пользоваться.
Пятипроводная цепь отпирания.
Пятипроводная цепь отпирания/запирания дверей с изменением полярностиПри установке системы на таких автомобилях необходимо перерезать штатные провода управления электроприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запирания/отпирания к дополнительным переключателям запирания/отпирания, а от них – к электроприводам дверных замков.Перережьте штатный провод запирания и подключите желтый провод системы к тому концуперерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатногопровода, который идет к основному переключателю.Перережьте штатный провод отпирания и подключите белый провод системы к тому концуперерезанного штатного провода, который идет к дополнительным переключателям (электроприводам замков дверей). Подключите синий провод к тому концу перерезанного штатногопровода, который идет к основному переключателю.Оранжевый провод и синий провод с белой полосой должны быть подключены к источникупитания +12 В, защищенному предохранителем.
Эксплуатация. Мастер установщик обязательно должен пометить в руководстве пользователя все установленные опции и запрограммированные настройки и полностью разъяснитьвладельцу автомобиля правила эксплуатации охранной системы.
Дополнительные полезные схемы управления центральным замком
Инструкция пользователя
Инструкция по эксплуатации дает полезные рекомендации по настройке и использованию охранной системы.
Автозапуск
Согласно инструкции по применению сигнализации Sheriff, настройка автозапуска пользователем выполняется следующим образом:
- отключается охранный режим, после чего активируется система зажигания;
- в течение 5 секунд удерживается аварийная кнопка (раздается 1 гудок, после чего клавиша нажимается еще раз);
- включается и выключается зажигание;
- сервисная клавиша используется 6 раз, что позволяет войти в меню включения таймера (для активации опции используется 1 кнопка);
- 4 раза нажимается кнопка Valet, входят в режим настройки автоматического запуска по температуре.
Программирование дополнительного брелка
Согласно руководству к автосигнализации Шериф, привязка нового брелока осуществляется так:
- включается, выключается и снова активируется зажигание;
- аварийная кнопка нажимается 3 раза, система подает длинный гудок;
- вдавливается клавиша 1 на брелоке, действие повторяется для каждого добавляемого коммуникатора;
- подключается питание транспондера, сирена подает короткий сигнал.
Прошивка старого пульта
Перепрограммирование пультов подразумевает выполнение таких действий:
- Трехкратное нажатие сервисной кнопки до гудка сирены.
- Повторное использование аварийной кнопки. При тройном нажатии сирена подает несколько коротких сигналов.
- Удержание кнопки 1 на брелоке. Длинный гудок свидетельствует о правильной прошивке брелока сигналки.
Как снять корпус пейджера
Для начала снимают защитный индикатор или заглушку. Отверткой с крестообразной насадкой вывинчивают саморезы. После этого можно приступать к извлечению платы.
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И Д…
Модель «aps 35 pro sheriff
- Изображение
- Текст
Модель «APS 35 PRO SHERIFF»
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С РАЗДЕЛЬНЫМ УПРАВЛЕНИЕМ И ДОПОЛНИТЕЛЬНЫМ ПРОГРАММИРУЕМЫМ КАНАЛОМ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВАЖНО!
Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия) охраны, снятия системы с охраны в два этапа. В случаях, когда брелок передатчик дистанци онного управления системой потерян или не работает (или, возможно, Ваш брелок передат чик блокирован мощным радиоизлучением устройства типа «глушилка»), управление охран ной системой возможно и выполняется вручную. Прочитайте разделы «Ручная постановка си стемы на охрану», «Ручное отключение охранной системы», AV функция
– функция снятия си стемы с охраны в два этапа.
Если запрограммирована функция F9 «Секретный код»
, то запись кодов новых брелоков, изменение секретного кода, изменение статуса запрограммированных функции c
F8
по
F15
, аварийное снятие системы с охраны, отключение системы при срабатывании в режимах
«Anti Hi Jack»
возможны только после ввода секретного кода! Изменение параметров функ ций с
F1
по
F7
не требует ввода секретного кода и доступно всегда.
1
Система автомобильной сигнализации APS-35 пользуется большой популярностью у автовладельцев. На базе этой простой односторонней модели создано много различных вариантов и модификаций, рассчитанных на разные предпочтения и запросы.
В чем состоит преимущество автосигнализации sheriff aps 35 pro, и каковы недостатки системы, можно узнать из следующей таблицы:
| Преимущества | Недостатки |
| Надежная односторонняя связь. Устройство обеспечивает стабильный бесперебойный сигнал, динамичный отклик системы и отсутствие каких-либо сбоев. | Отсутствие двухсторонней связи. Выбирая новую сигнализацию, большинство водителей останавливают свой выбор на системах с обратной связью, которые присылают уведомление о срабатывании на брелок |
| Долговечность. Сигнализации Sheriff от APS отличаются прочностью деталей и продолжительным сроком службы на различных транспортных средствах | Маленький радиус приема. Производителем указано расстояние действия пульта в 30 м. На практике, оно может быть еще меньше, и составлять от 10-ти до 15-ти метров. |
| Доступная цена при хорошем качестве сборки. Автосигнализация шериф aps 35 pro по праву считается одной из лучших в соотношении цена-качество | Плохая чувствительность датчика удара. Многие автомобилисты жалуются, что датчик плохо срабатывает даже от сильного удара и его довольно сложно настроить. |
| Оптимальный набор необходимых функций. Несмотря на невысокую стоимость и простоту, сигнализация выполняет все стандартные функции охраны и обеспечивает несколько дополнительных возможностей. | В моделях типа sheriff aps 35pro silver кожаный ремешок, на котором прикреплен пульт управления, выполнен из некачественного материала. Он быстро перетирается и теряет вид |
| Возможность подключения дополнительных элементов: доводчиков окон, замков дверей и багажника. | В некоторых комплектах отсутствует сирена сигнализации. Производитель комплектует сигнализации sheriff aps 35pro в двух вариантах – с колоколом и без него. Перед покупкой необходимо уточнять, какой именно вариант вам предлагают. |
| Брелок с индикатором зарядки батареи. Водитель всегда знает когда пришло время поменять батарею, а в случае поломки точно знает, что дело не в источнике питания. |
Оглавление
Страница 2
- Изображение
- Текст
2
ОГЛАВЛЕНИЕ
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
АКТИВНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
РУЧНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . .6
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
АВТОМАТИЧЕСКАЯ ПЕРЕПОСТАНОВКА НА ОХРАНУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
БЕСШУМНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . .7
БЕСШУМНАЯ ПОСТАНОВКА СИСТЕМЫ НА ОХРАНУ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . .7
ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОМ РЕЖИМЕ ОХРАНЫ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . . . . . . . . . . . . .8
БЕЗЗВУЧНОЕ СНЯТИЕ СИСТЕМЫ С ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . .8
СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ В АВТОМОБИЛЬ . . . . . . . . . .8
КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ Valet
(режим
Valet
) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
РУЧНОЕ ОТКЛЮЧЕНИЕ ОХРАННОЙ СИСТЕМЫ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЯ Valet
. . . . . .9
ОТКЛЮЧЕНИЕ СИСТЕМЫ С ПОМОЩЬЮ ПЕРСОНАЛЬНОГО КОДА . . . . . . . . . . . . . . . . . . . . . . .9
ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА ОТКЛЮЧЕНИЯ СИСТЕМЫ . . . . . . . . . . . . . .10
РЕЖИМ Anti Hi Jack
ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ОТКЛЮЧЕНИЕ РЕЖИМА Anti Hi Jack
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . .11
АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РЕЖИМОМ Паника
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 2
) . . . . . .11
УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (канал 3
) . . . . . . . . . . . . . . . . . . . . . . .12
РЕЖИМ ПОЭТАПНОГО ОТПИРАНИЯ ВОДИТЕЛЬСКОЙ И ПАССАЖИРСКИХ ДВЕРЕЙ . . . . . . .12
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ СИРЕНОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
AV ФУНКЦИЯ (функция снятия системы с охраны в два этапа) . . . . . . . . . . . . . . . . . . . . . . . .12
ПАССИВНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . .12
ПРОГРАММИРОВАНИЕ КОДОВ НОВЫХ ПЕРЕДАТЧИКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ СИСТЕМЫ APS 35 PRO SHERIFF . . . . . . . . . . . . . . . . . . . . .14
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
РЕЖИМЫ РАБОТЫ СВЕТОДИОДНОГО ИНДИКАТОРА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . .16
КОРОТКИЕ СИГНАЛЫ ПОДТВЕРЖДЕНИЯ, ПОДАВАЕМЫЕ СИРЕНОЙ СИСТЕМЫ . . . . . . . . . .17
РЕЖИМЫ РАБОТЫ ГАБАРИТНЫХ ОГНЕЙ АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
РУКОВОДСТВО ПО УСТАНОВКЕ
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Комплектация и стоимость сигнализации Sheriff 35 pro
Существует несколько вариантов данной модели. Их основное различие заключается во внешнем виде пульта управления, который может быть выполнен из разного материала и иметь другой цвет корпуса. Так автосигнализация sheriff aps 35pro t4 ruby отличается красным стальным корпусом пульта, а такая же модель с серебристым металлом выпускается под названием Silver. Стоимость такой автозащиты составляет около 35 долларов.
В автосигнализации sheriff aps 35pro t7 присутствует новый дизайн брелока, который удобно помещается в руке. На пульте появилась кнопка беззвучной охраны и металлическое ушко крепления, обеспечивающее долговечность устройства. Также устройство имеет дополнительный программируемый канал. При этом стоимость t7 ничем не отличается от предшественников. Она также колеблется в районе 35-40 долларов, в зависимости от региона продажи и точки реализации.
В стандартную комплектацию автосигнализации шериф апс 35 про входят следующие элементы:
- Модуль управления с крепежом
- Два дистанционных пульта
- Колокол сигнализации (может отсутствовать в некоторых вариантах комплектации)
- Датчик удара с двухзонным действием
- Кнопка Valet с проводами подключения
- Концовики дверей
- Комплект проводов со штекерами
- Крепежные детали
- Реле блокировки двигателя
- Наклейка на стекло
- инструкция автосигнализации sheriff aps 35 на русском языке
Стоит ли покупать сигнализацию Sheriff APS-35 pro
Изучив все особенности sheriff aps 35 pro и мнения пользователей о ее работе, можно смело сказать, что эта сигнализация является одной из лучших в отношении цена-качество. Ожидать невозможного от нее не стоит, так как это простое устройство с односторонней связью и базовым набором функций, но обеспечить надежную защиту APS-35 pro вполне по силам.
Использование данной автозащиты возможно практически на любом автомобиле, независимо от модели и года выпуска. Но лучше всего она подходит для бюджетных машин, которые не часто становятся объектами профессиональных угонщиков.
Сигнализация APS-35 pro прекрасно подходит и для отечественных автомобилей. Она хорошо зарекомендовала себя на таких моделях как Приора, Калина, ВАЗ 2110 и более старых Ладах. Это хорошее решение для тех, кто не гоняется за модными новинками, а хочет оборудовать свой автомобиль надежной и недорогой противоугонной системой.
Комплектация сигнализации Sheriff APS-35
Следует отметить стандартную комплектацию сигнализации Sheriff APS-35, которую предлагает производитель своим клиентам:
- В комплекте присутствует иммобилайзер
- Также поставляется в стандартной комплектации устройство охраны периметра
- Реле багажника оснащено выходом на дополнительный канал
- В состав входит неавтономная 6-тональная сирена
- Присутствует блок управления для центрального замка
- Двухуровневый датчик удара
Основные функции сигнализации Sheriff APS-35
- Предусмотрен режим охраны во время работы двигателя.
- Возможно использование режимов Valet и Паника.
- Возможен вариант постановки на охрану в пассивном режиме.
- Anti-Hi-Jack
- У автосигнализации Sheriff APS-35 есть возможность сохранения ситуаций тревоги.
- Стекла при постановке на охрану дожимаются автоматически.
Кроме основных функций в автосигнализации Sheriff APS-35 присутствует возможность программирования дополнительных функций устройства под себя:
- Возможен вариант запрограммировать индивидуальный код отключения и управления системой.
- Есть возможность установить задержу на постановку охраны машины от 5 до 60 секунд.
- Есть вариант настроить автоматическое запирание при включенном или выключенном двигателе.
- Можно программировать отключение ложных включений системы машин.
- Предусмотрена возможность настройки охраны машины при включенном двигателе.
- После всех экспериментов всегда можно вернуть заводские настройки.
Это не все дополнительные программируемые возможности, полный их перечень можно прочитать в инструкции, которая поставляется в комплекте.
Отзывы о работе сигнализации Sheriff APS-35 pro
Отзывы водителей о автосигнализации aps 35 pro, преимущественно положительные. Многие отмечают стабильную работу, легкость настройки и доступную цену.
Среди пользователей есть и отрицательные мнения, основанные по большей части на отсутствии современных функций и слабом сигнале пульта. С впечатлениями некоторых автомобилистов можно познакомится ниже.
| Положительные отзывы | Отрицательные отзывы |
| Миша (avtozvuk.ua) Хочу оставить положительный отзыв об автосигнализации aps 35pro sheriff. Приобрел ее с полгода назад в проверенном магазине. Ребята посоветовали именно этот комплект, так как он работает хорошо и стоит недорого. И действительно, после установки и настройки сигнализация работает как часики! |
Сан Саныч (rozetka.com.) Взял эту сигнализацию sheriff aps 35pro silver просто потому, что понравился дизайн брелка. После недели использования очень разочаровался в данном оборудовании. Мало того, что ремешок на ней оказался не кожаным и стерся за пару дней, так еще и не работает корректно. Включить-выключить можно только с близкого расстояния, и то если спереди подходить. То есть, чтоб открыть авто нужно бегать с пультом вокруг машины. Короче, не сигнализация, а сплошные неудобства. |
| Дима (hotline.ru) Меня сигнализация Шериф 35 ПРО вполне устраивает. За свои деньги она делает все, что надо. На охрану ставит и снимает без проблем, не глючит, не срабатывает без причины. Я полностью доволен и не собираюсь тратить лишние деньги на модные навороты. |
Николай (avtozvuk.ua) Пользуюсь данной сигнализацией уже около года. Стоит на Пежо Боксер. Датчик удара очень чувствительный. Уже сколько раз приходилось посреди ночи вскакивать от громкого звука. К тому же сигнал между брелоком и приемником очень плохой. Не всегда с первого раза срабатывает. Лучше бы я купил что-то подороже и получше, чем это барахло китайское. |
| Анна У меня установлена автосигнализация sheriff aps 35pro silver на Черри. Когда выбирала, привлек внимание стильный дизайн брелока, ну и все необходимые функции есть. Я машину в основном нигде не оставляю надолго, но иногда нужна охрана. Нравиться, что можно легко машину на стоянке найти по звуку и багажник открыть, когда руки заняты. |
Владимир (ugonavto.net) У меня стоит на Бехе, предыдущий хозяин поставил. Брелок красивый и удобный, но функций маловато. Подойдет только для старых машин, которые никто и так угонять не собирается. Без обратной связи толку от таких сигналок мало, только малолеток пугать во дворе. Скоро буду менять на что-то посерьезней, а то опасаюсь за свой БМВ. |
| Костя Хорошая сигналка. Подключал сам. Целый день провозился, но результат того стоит. Работает безукоризненно, за 2 года ни одного глюка. Мое мнение – зачем эти двухсторонки, которые стоят бешеных денег и глючат постоянно. Лучше поставить АПС ПРО 35 и спать спокойно! |
Виктор Данилович (ugonavto.net) Недавно купил это «чудо техники» и крайне недоволен. Брелки какие-то легкие, ненадежные, провода в комплекте тоже хлипкие, изоляция плохая. Разъемы шатаются. Еле все это собрал в кучу. Вроде бы работает, но страшно как-то. |
| Федор(hotline.ru) У меня установлена sheriff aps 35 pro t1. Претензий никаких нет к производителю. Есть все необходимые функции и даже немного больше. Например, силовые провода на центральные замки и брелок с подсветкой. Считаю что за такую цену нереально найти что-то лучше. |
Евгений Портной Односторонние сигнализации – это прошлый век. Их только жлобы устанавливают. Глючит постоянно, боится и жары и мороза. Да и брелок не достает до машины с 7-го этажа. Никому не советую эту сигналку! |
Характеристика сигнализации Sheriff APS-35
Удивительно, что в автосигнализации Sheriff APS-35 присуща возможность отключения двигателя. В сигнализации присутствует несколько блокирующих каналов, а также возможность управлять охраной автомобиля на достаточном маленьком расстоянии. Автосигнализация Sheriff APS-35 относится к охранным системам автомобилей с односторонней связью, у которой два канала защиты. Дальность действия составляет около 30 м.
Как уже говорилось, сигнализации Sheriff APS-35 имеет небольшую цену. Если немного поискать и сравнить разные предложения, то можно найти Sherif APS-35 стоимостью от 2000 рублей. Чуть больше будет цена профессиональной установки у специалистов.
Инструкция APS-35 pro
Быстрая и качественная установка сигнализации на автомобиль, а также беспроблемное пользование данным оборудованием обеспечивается во многом доступной и подробной инструкцией. Мануал по использованию АПС 35 включен в каждый комплект. Он состоит из нескольких разделов, изучив которые можно не только максимально использовать доступные функции, но и самостоятельно установить Sheriff APS-35 pro на свой автомобиль
Инструкция по применению состоит из:
1. Раздел по использованию стандартных функций сигнализации, из которого можно узнать:
- Как ставить и снимать охрану
- Что обозначают световые и звуковые сигналы в каждой ситуации
- Как пользоваться режимами Паника и Антиграбеж
- Когда использовать сервисную кнопку Valet
- Как установить бесшумную охрану и многое другое
2. Программируемые функции дают возможность устанавливать собственный режим работы системы. Они отвечают за:
- Отключение ложного срабатывания
- Задержку постановки системы на охрану
- Повторную установку сигнализации
- Раздельное открывание пассажирских и воительских дверей
- Охрану при включенном силовом агрегате и т.д.
3. Раздел по установке сигнализации включает подробную графическую схему подключения каждого элемента системы. Он описывает:
- Установку центрального блока, сирены, сигнализатора СИД, датчика удара
- Подключение электропроводки
- Настройку брелоков-передатчиков
- Настройку сенсора удара
- Проверку функционирования системы
Инструкция также включает несколько приложений, в одном из которых описаны особенности установки на автомобили марки ВАЗ.
