Topvex fr06el r cav инструкция

Описание

Компактные приточно-вытяжные агрегаты в плоском корпусе

Система автоматики Systemair Access

Гибкий монтаж

Низкое потребление электроэнергии

— Энергоэффективные вентиляторы прямого привода с ЕС двигателями

Высокоэффективный роторный теплообменник

— Не требуется отвод конденсата

Большие сервисные двери для простоты обслуживание

— Легкосъемные основные компоненты

— Отдельный шкаф электрических соединений облегчает техническое обслуживание и ввод в эксплуатацию

— Возможность распашные двери переделать в раздвижные (опция)

Корпус изготовлен из листового металла с Алюцинковым покрытием (AZ185)

— Класс коррозионной защиты C4 (Промышленные и прибрежные районы с умеренной концентрацией соли)

— Срок эксплуатации листовой стали с покрытием AZ185 более 50 лет

Протестирован на заводе

Уникальная конструкция со сдвоенным рекуператором обеспечивает малую высоту корпуса. Агрегаты не требуют отвода конденсата, что расширяет возможности выбора оптимального места монтажа. Topvex FR может быть смонтирован на полу, под потолком, или стоя на длинной стороне корпуса.

Topvex FR разработаны в соответствии с высокими требованиями по энергосбережению, обеспечивают высокий КПД рекуперации и низкое потребление электроэнергии. Чтобы гарантировать высокую эффективность утилизации тепла, роторный теплообменник разработан для низких скоростей воздуха, и поэтому имеет низкое сопротивление. Приточный и вытяжной фильтры разработаны с минимизацией потерь давления без потерь качества фильтрации. Низкие внутренние потери давления являются важной составляющей для сокращения энергопотребления. Вентиляторы прямого привода с EC технологиями были очевидным выбором из-за высокой эффективности. EC двигатели, при регулировке скорости вращения, имеют на 15-20% ниже энергопотребление по сравнению со стандартными асинхронными двигателями, регулируемыми частотными преобразователями.

Topvex поставляется с новой системой автоматики Systemair Access, которая включает в себя панель управления NaviPad с простым в использовании интуитивно понятным пользовательским интерфейсом HTML5.

Класс защиты панели управления NaviPad — IP 54, допустимая температура эксплуатации 0-50 C °, корпус панели не устойчив к ультрафиолетовому излучению, а NaviPad не предназначен для наружного монтажа. Подключение панели управления к контроллеру в шкафу автоматики возможно с помощью кабеля длиной до 100 м.

NaviPad подключается к агрегату через 3-х метровый плоский кабель (входит в комплект). Устанавливается на корпус агрегата Topvex или на стену, легко снимается с держателя.

Текущие рабочие параметры, уставки и блок-схема доступны в режиме реального времени и могут изменятся несколькими кликами. Система управления Systemair Access имеет встроенные функции энергосбережения, такие как свободное охлаждение, рекуперация холода, сезонность температур и контроль расхода воздуха. Возможность редактировать наименования агрегата, аварийных сигналов, компонентов управления даёт пользователю адаптировать агрегат под потребности различных объектов. С обзорной панелью мониторинга системы возможно отслеживать несколько воздухообрабатывающих агрегатов внутри локальной сети.

Стандартные средства связи: ModbusRTU через RS-485 и TCP/IPи BACnet через IP.

Все электрические соединения выполнены в единой клеммной коробке, расположенной с внешней стороны агрегата, что значительно облегчает обслуживание. Функции и функциональные возможности Topvex FR дают Вам все, что необходимо для создания комфортного микроклимата в помещении с наименьшими эксплуатационными затратами.

Маркировка оборудования.

— Модель: FR 03, 06, 08, и 11.

— Нагреватель: EL(Электрический), HWL (Водяной, малой мощности), HWH (Водяной, высокой мощности), None (Без нагревателя).

Пример агрегата без нагревателя: TopvexFR06-L-CAV.

— Правая или левая модель:

R (Правая), L (Левая).

Сторона определяется со стороны выхода приточного воздуха, если смотреть со стороны обслуживания.

— Регулирование расхода воздуха:

CAV (Постоянный расход воздуха).

VAV (Переменный расход воздуха = поддержание постоянного давления в каналах) доступно опционально.

Технические характеристики
Установка
Частота 50 Гц
Напряжение (номинальное) 400 В
Количество фаз 3N~
Рекомендуемый предохранитель 3×20 A
Класс защиты IP23
Регулирование скорости Плавный
Расход воздуха 720 до 2 448 м³/ч
Преднагрев / Догрев
Входная мощность, догреватель 9,9 кВт
Приточный вентилятор
Напряжение 400 В
Количество фаз 3~
Входная мощность (Р1), приточный вентилятор 838 Вт
Воздушный фильтр притока
Класс фильтра, приточный воздух ePM1 60%
Фильтр вытяжного воздуха
Класс фильтра, вытяжной воздух ePM10 60%
Теплоутилизатор
Тип теплообменника Вращение
Нагреватель
Вариант обогрева Электронагрев
Напряжение 400 В
Количество фаз 3~
Количество фаз 3~
Выходная мощность, нагрев 9,9 кВт
Вытяжной вентилятор / Вытяжной вентилятор
Напряжение 400 В
Количество фаз 3~
Входная мощность, вытяжной вентилятор 838 Вт
Другие
Управление вентилятором CAV, управления расходом воздуха
Установка Подвесной потолок
Сторона притока Справа
Размеры и вес
Вес 275 кг
ErP
Соответствие ErP ErP 2018

Размеры

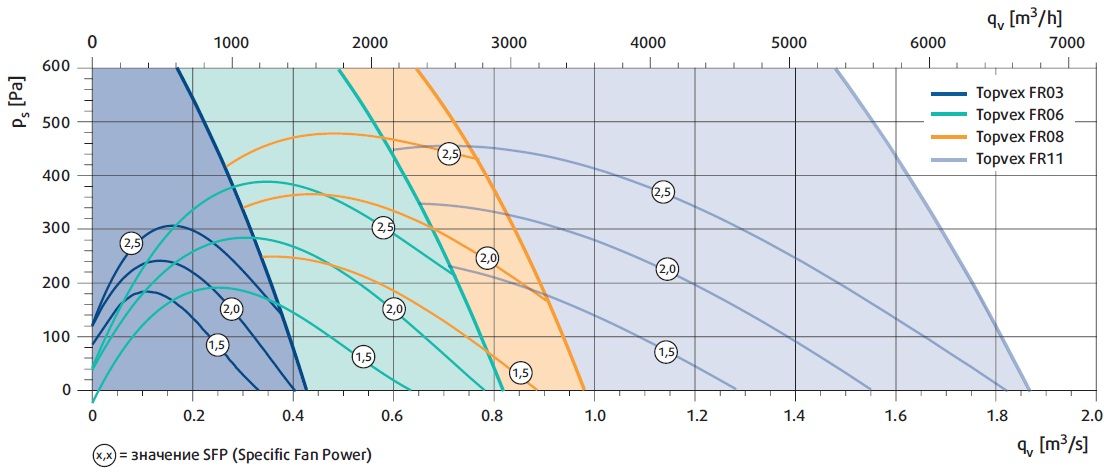

Рабочий диапазон

Принадлежности

Артикул товара: 3005

Описание

• Компактный по высоте

• Различные способы монтажа

• Низкое энергопотребление:

       — энергоэффективные вентиляторы свободного напора с EC двигателями

• Эффективный роторный теплообменник:

       — не требует дренажа

       — автоматический переход на летний режим работы (без рекуперации)

• Встроенная запрограммированная система автоматики:

        — энергосберегающие функции

       — встроенный недельный таймер с планировщиком выходных дней

• Постоянное поддержание расхода или давления в воздуховодах

• Большие инспекционные двери для простого обслуживания:

       — раздвижные двери, как дополнительная принадлежность

• Изготовлен из стальных листов с алюцинковым покрытием:

       — класс коррозионной стойкости — C4 (Промышленные и прибрежные районы с умеренной концентрацией соли).

       — Срок службы металла с покрытием AZ185 более 50 лет.

• Протестирован на заводе

Topvex FR 03-11 – это серия энергоэффективных воздухообрабатывающих агрегатов для общественных, административных и жилых зданий. Агрегаты специально разработаны в соответствии с требованиями к энергоэффективности, потребляют низкое количество электроэнергии и оснащены высокоэффективными роторными теплообменниками. Для упрощения монтажа и пуско-наладки агрегаты оснащены встроенной и сконфигурированной системой автоматики.

Уникальная конструкция со сдвоенным роторным теплообменником обеспечивает компактность агрегатов по высоте. Отсутствие необходимости отвода дренажа делает монтаж агрегатов очень гибким. Topvex FR может быть установлен на полу, в подвесном потолке, инспекционными дверцами вниз, или на стене.

Корпус агрегата изготовлен из двух листов стали толщиной 1 мм с Алюцинковым покрытием, и внутреннего слоя звуко- и теплоизоляции – минеральной ваты толщиной 40 мм. Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторные теплообменники легко извлекаются для обслуживания. Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами.

Все электрические соединения выполнены в единой клеммной коробке, расположенной с внешней стороны агрегата, что значительно облегчает обслуживание. С помощью встроенной системы управления можно контролировать/управлять расходом воздуха, давлением в канале, температурами, рекуперацией тепла/холода и временем работы системы вентиляции. Topvex FR имеет также такие энергосберегающие функции, как свободное охлаждение, рекуперация холода, управление расходом воздуха и сезонными температурами.

В стандартную комплектацию Topvex FR входят следующие коммуникационные функции:

-Exoline и Modbus через RS-485.

-Exoline, Modbus или встроенный WEB через TCP/IP.

-BACnet/IP.

-Сервис «Облако» через TCP/IP.

Конфигуратор E-tool. Etool© это компьютерная программа с графическим интерфейсом. Программа дает прекрасную возможность просмотра настроек контроллера Corrigo E. Используя программу Etool©, все настройки могут быть выполнены на компьютере и загружены в контроллер. Определенная конфигурация контроллера может быть сохранена на компьютере для дальнейшего использования.

Функции и функциональные возможности Topvex FR обеспечивают все необходимое для создания комфортного микроклимата с наименьшими эксплуатационными затратами. Сохрани окружающую среду используя Topvex FR.

Обозначение агрегата.

Topvex FR06-HWH-L-CAV

                1     2    3   4

1 —          FR:      F —  агрегат в плоском корпусе, R – роторный рекуператор.

                06:         Номинальный расход воздуха 0.6 м³/с.

2-           HWH:   С водяным воздухонагревателем, высокой мощности.

               HWL:   С водяным воздухонагревателем, низкой мощности

               EL:       С электрическим воздухонагревателем.

               Без нагревателя: Например: TopvexFR06-L-CAV.

3-            L:          Левосторонний. Агрегат с притоком воздуха слева, если смотреть со стороны обслуживания и стороны электрического короба.

               R:          Правосторонний. Агрегат с притоком воздуха справа, если смотреть со стороны обслуживания и стороны электрического короба.

4-           CAV:  Поддержание постоянного расхода воздуха.

              VAV: Поддержание постоянного давления в системе (аксессуар).

Торговая марка	Systemair
Наименование изделия	Topvex FR06
Соответствие ErP	2018
Категория агрегата	NRVU
Тип агрегата	BVU
Привод	Интегрированный регулятор скорости
Тип теплоутилизации	Регенеративный
Температурный коэффициент	77,9	%
Расход номинальный	1800	м³/ч
Мощность номинальная	884	Вт
SFP(вн)	1107	Вт/(м³/с)
Скорость в сечении	2,02	м/c
Напор статический номинальный	200	Па
Ps (вн.) Приток	380	Па
Ps (вн.) Вытяжка	291	Па
Эффективность приточного вентилятора	60,2	%
Эффективность вытяжного вентилятора	61,1	%
Внешние утечки	2	%
Внутренние ячейки	3	%
Энергопотребление фильтров	1227	Вт
Мощность звука LWA	56	дБ(А)

Экодизайн
