Производственное предприятие «НПП УралПодъемник» занимает лидирующие позиции в своей сфере

по приобретению подъемных механизмов

Сертифицированные подъемные механизмы для маломобильных групп населения от производителя ООО «НПП УралПодъемник»

Инвалидные подъёмники: устанавливаем самостоятельно

Конструкции, приобретаемые покупателями в компании «НПП УралПодъемник», не отличаются высокой сложностью, потому самостоятельная установка вполне допустима. Представители компании всегда готовы проводить консультации, если возникают вопросы. Точное следование указаниям от производителей не должно вызвать серьёзных затруднений.

Способ крепления подъемных механизмов

Если речь идёт о стальных конструкциях, то стандартная рекомендация – применение анкеров. Подъёмник располагается на специальной плоскости, по отношению к которой заглубляются опоры у подъёмных механизмов. Опоры не рекомендуется укреплять на грунте во время самостоятельного монтажа, иначе смещение земли приводит к появлению повреждений. При создании креплений надо учитывать нагрузку, иначе установка подъёмников для инвалидов не даст требуемого результата.

Техническим требованиям для данного механизма должны соответствовать сети электропитания. В этом следует убедиться до того, как работа будет начата. Удлинительные кабели помогут в ситуациях, когда источник питания удалён от устройства.

По площади сечения для кабелей рекомендуется придерживаться следующих значений:

2,5 мм для 20-50 метров

1,6 мм – до 20 метров.

Установка подъемника

Установка инвалидных подъёмников выполняется по следующей стандартной схеме:

Во время монтажа конструкции на территории не допустимо присутствие посторонних людей и детей.

Подъёмный механизм обязательно отключается от питания перед началом работы.

Металлический корпус должен быть заземлён.

Подъёмные механизмы нельзя оставлять без внимания, когда они включены.

Ремонтные работы и техническое обслуживание доверяют только специалистам, обладающим достаточным уровнем квалификации. Каждые полгода выполняется обслуживание. Узлы зацепления и вывода, механического усилия привода, тросы – части конструкции, требующие отдельного контроля.

У владельца подъёмника должны быть в наличии инструкции по предпринимаемым действиям в случае аварийных ситуаций. То же касается правил по технике безопасности

Следует выполнять только действия, описанные текущей инструкцией.

Важно!

Использование устройства не по назначению может повлечь его поломку и стать причиной возникновения опасности при использовании подъемника. Компания «НПП УралПодъемник» снимает с себя ответственность за использование механизма не по назначению.

Опоры заделываются в углублениях при помощи монтажной пены. Главное – проследить за тем, чтобы прочности крепления хватало для всех видов эксплуатационных нагрузок. Только в этом случае установка инвалидных подъёмников даст результаты.

Стойки и ограничители у подъёмников могут выполняться в любом цвете, по желанию клиента. Он может выбирать варианты, которые идеально сочетаются с имеющимся материалом, интерьером. Основные элементы фиксируются как снаружи, так и внутри лестницы. Благодаря современным технологиям изделия не становятся серьёзным препятствием даже при появлении большого потока людей.

Вертикальные схемы подъёма позволяют с максимальной пользой распоряжаться доступным свободным пространством. От монтажа шахты, оборудования приямка можно отказаться, если пространство отвечает всем требованиям.

Цивилизованное общество должно сделать всё возможное для обеспечения максимального комфорта людям с ограниченными возможностями. С этой целью и производятся подъёмники для инвалидов. Это медико-реабилитационная разновидность оборудования. Потому к нему предъявляются достаточно высокие требования. Специалисты нашей компании помогут не только с самим монтажом, но и с правильным выбором продукции, обладающей всеми необходимыми характеристиками для конкретных эксплуатационных условий.

Источник

Инструкция по монтажу подъемники для инвалидов

ГОСТ Р 56421-2015

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПЛАТФОРМЫ ПОДЪЕМНЫЕ ДЛЯ ИНВАЛИДОВ И ДРУГИХ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ

Общие требования безопасности при эксплуатации

Lifting platforms for disabled persons and other persons with impaired mobility. General safety requirements in service

Дата введения 2016-01-01

Предисловие

1 РАЗРАБОТАН Некоммерческим партнерством «Российское лифтовое объединение», Открытым акционерным обществом «МОСЛИФТ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 209 «Лифты, эскалаторы, пассажирские конвейеры и подъемные платформы для инвалидов»

4 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технического регламента Таможенного союза «О безопасности машин и оборудования»

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Декабрь 2018 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Настоящий стандарт разработан в целях обеспечения безопасности пользователей, персонала и лиц, находящихся вблизи платформы при эксплуатации подъемных платформ для инвалидов и других маломобильных групп населения (далее — платформ).

В настоящем стандарте учтены основные нормативные положения следующих стандартов:

ГОСТ Р 55555-2013 (ИСО 9386-1:2000) «Платформы подъемные для инвалидов и других маломобильных групп населения. Требования безопасности и доступности. Часть 1. Платформы подъемные с вертикальным перемещением»; ГОСТ Р 55556-2013 (ИСО 9386-2:2000) «Платформы подъемные для инвалидов и других маломобильных групп населения. Требования безопасности и доступности. Часть 2. Платформы подъемные с наклонным перемещением»;

ГОСТ Р 54999-2012 (ЕН 13015:2001) «Лифты. Общие требования к инструкции по техническому обслуживанию лифтов».

Выполнение на добровольной основе требований настоящего стандарта к организации безопасной эксплуатации платформ позволяет обеспечить повышение безопасности пользователей, персонала и лиц, находящихся вблизи платформы при ее эксплуатации.

1 Область применения

1.1 Настоящий стандарт применяется для обеспечения безопасности пользователей, персонала и лиц, находящихся вблизи платформы при использовании ее по назначению.

1.2 Требования к организации эксплуатации подъемных платформ для инвалидов, изложенные в настоящем стандарте, распространяются на платформы, находящиеся в эксплуатации на территории Российской Федерации, предназначенные для перемещения с одного уровня на другой инвалидов и других маломобильных групп населения.

1.3 Настоящий стандарт предназначен для применения владельцами платформ и субъектами предпринимательской деятельности, осуществляющими эксплуатацию, осмотр и обслуживание оператором, техническое обслуживание, ремонт, модернизацию, периодическое или частичное техническое освидетельствование платформ и, при наличии, системы операторского обслуживания платформ с удаленного автоматизированного рабочего места (далее — УАРМ) в период их эксплуатации.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 55555 (ИСО 9386-1:2000) Платформы подъемные для инвалидов и других маломобильных групп населения. Требования безопасности и доступности. Часть 1. Платформы подъемные с вертикальным перемещением

ГОСТ Р 55556 (ИСО 9386-2:2000) Платформы подъемные для инвалидов и других маломобильных групп населения. Требования безопасности и доступности. Часть 2. Платформы подъемные с наклонным перемещением

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 55555, ГОСТ Р 55556, а также следующие термины с соответствующими определениями:

3.1 владелец платформы подъемной для инвалидов и других маломобильных групп населения: Юридическое или физическое лицо, имеющее законное право на распоряжение собственностью здания (сооружения), его части, в котором расположена платформа, либо право на распоряжение непосредственно платформой и осуществляющее эксплуатацию платформы или занимающееся организацией ее эксплуатации.

3.2 внеплановый ремонт: Работы капитального характера, необходимость в которых возникла в результате непредвиденных обстоятельств (затопление, пожар, умышленные поломки, внезапное возникновение неисправности оборудования, хищение и др.), выполняемые для восстановления работоспособности и обеспечения безопасной эксплуатации платформ и (или), при наличии, системы их операторского обслуживания.

квалифицированный персонал: Работники, подтвердившие свою квалификацию в соответствии с профессиональным стандартом, устанавливающим квалификационные характеристики для выполнения соответствующих работ.

материально-техническая база: Совокупность материальных и технических средств, необходимых для осуществления соответствующих видов работ.

3.5 модель платформы: Платформа определенного изготовителя, характеризующаяся конструкторскими решениями, системой электропривода и автоматики управления платформой, грузоподъемностью и скоростью движения грузонесущего устройства.

3.6 обслуживание платформы оператором: Периодический осмотр, проверка состояния и исправности оборудования, проверка функционирования платформы и ее устройств безопасности.

3.7 паспорт платформы: Документ, содержащий сведения об изготовителе, дате изготовления платформы и ее заводском номере, основные технические характеристики платформы и оборудования, входящего в состав платформы, а также сведения об устройствах безопасности и назначенном сроке службы платформы.

3.8 использование платформы по назначению: Применение платформы в соответствии с назначением, указанным изготовителем в эксплуатационной документации.

3.9 ремонт платформы: Комплекс операций по восстановлению исправности или работоспособности изношенного, пришедшего в негодность или поврежденного оборудования платформы.

3.10 специализированная организация: Субъект предпринимательской деятельности, зарегистрированный в установленном порядке на территории РФ, располагающий материально-технической базой и квалифицированным персоналом для осуществления одного или нескольких видов деятельности по техническому обслуживанию, ремонту, модернизации, монтажу платформ и, при наличии, системы их операторского обслуживания.

3.11 техническое обслуживание платформы: Комплекс операций по поддержанию безопасности пользования и обеспечению работоспособности платформы, находящейся в эксплуатации.

3.12 эвакуация пользователя с грузонесущего устройства платформы: Освобождение пользователя из остановившейся вследствие неисправности платформы, выполняемое квалифицированным персоналом с соблюдением мер безопасности, предусмотренных руководством (инструкцией) по эксплуатации изготовителя.

3.13 эксплуатация платформы: Использование платформы по назначению, обслуживание платформы оператором (одной платформы или группы платформ непосредственно одним оператором или группы платформ, подключенных к системе операторского обслуживания с УАРМ), техническое обслуживание и ремонт, проверка функционирования и регламентированных параметров оборудования платформы и системы операторского обслуживания, к которой подключена платформа, техническое освидетельствование платформы и системы операторского обслуживания.

4 Общие положения

4.1 Эксплуатация платформ осуществляется в соответствии с требованиями руководства по эксплуатации изготовителей платформы и системы операторского обслуживания.

В случае отсутствия в эксплуатационной документации изготовителя информации о сроках, периодичности и составе работ и в целях обеспечения безопасности пользования платформой, находящейся в эксплуатации, выполняют следующие требования:

— использование платформы по назначению, проведение технического обслуживания, ремонта, осмотра платформы в соответствии с руководством (инструкцией) по эксплуатации изготовителя;

— проведение технического обслуживания оборудования системы операторского обслуживания в соответствии с руководством (инструкцией) по эксплуатации изготовителя;

— проведение технического освидетельствования платформы и, при наличии, системы операторского обслуживания платформ;

— выполнение работ по осмотру, техническому обслуживанию, ремонту платформ и оборудования систем операторского обслуживания квалифицированным персоналом;

— обеспечение условий для безопасной эксплуатации платформы в соответствии с разделом 5.

4.2 Техническое обслуживание и ремонт оборудования платформы и системы операторского обслуживания (при ее наличии) осуществляется специализированной организацией.

Условия выполнения работ устанавливаются в договоре между владельцем платформы и специализированной организацией, осуществляющей техническое обслуживание платформ и систем их операторского обслуживания с УАРМ (при ее наличии).

5 Обеспечение условий безопасной эксплуатации платформы

5.1 Для безопасности пользователей в период эксплуатации платформы выполняют следующие условия:

— обеспечение условий эксплуатации (температура, влажность, постоянное электроснабжение) в помещениях с размещенным оборудованием или шкафах, предусмотренных конструкцией и назначением, указанной в эксплуатационной документации изготовителя платформы;

— исключение хранения в помещениях с размещенным оборудованием платформ посторонних предметов, не имеющих отношения к эксплуатации платформы;

— обеспечение беспрепятственного и безопасного подхода (доступа) обслуживающего персонала к помещениям с размещенным оборудованием платформы, в том числе освещения подходов, проходов;

— обеспечение хранения, учета и выдачи ключей от помещений с размещенным оборудованием платформы и (или) шкафов и сохранности оборудования;

— обеспечение наличия технической документации, в том числе паспортов платформ и системы их операторского обслуживания с УАРМ (при наличии), а также своевременного внесения в них соответствующих сведений и изменений в процессе эксплуатации;

— обеспечение освещения посадочных площадок и помещений с размещенным оборудованием платформы в соответствии с требованиями ГОСТ Р 55555 и ГОСТ Р 55556;

— размещение «Правил пользования платформой» на посадочных площадках и на грузонесущем устройстве, в которых должен быть изложен порядок действия пользователя для перемещения на платформе;

— размещение на посадочных площадках и грузонесущем устройстве информации для связи с обслуживающим персоналом;

— обеспечение двусторонней переговорной связи с посадочных площадок, грузонесущего устройства и местом нахождения обслуживающего персонала, в т.ч. и при подключении платформ к системе их операторского обслуживания с УАРМ.

6 Требования к безопасной эксплуатации платформы

6.1 В целях обеспечения безопасной эксплуатации платформы в период назначенного срока службы выполняют следующие требования:

— обслуживание платформы осуществляется оператором платформы одним из следующих способов:

а) осмотром, проверкой функционирования и управления одной конкретной платформы;

б) осмотром, проверкой функционирования и управления группы платформ методом обхода;

в) контролем за работой платформ, состоянием их оборудования, устройств и цепей безопасности и управлением платформами, подключенными к системе операторского обслуживания платформ с УАРМ:

— техническое обслуживание платформ и, при наличии, системы их операторского обслуживания платформ с УАРМ производят квалифицированным персоналом специализированной организации;

— периодическое или частичное технические освидетельствования платформы осуществляется аккредитованной, в установленном порядке испытательной лабораторией совместно со специализированной организацией, осуществляющей техническое обслуживание этой платформы;

— периодическое техническое освидетельствование системы операторского обслуживания платформ с УАРМ производит специализированная организация, осуществляющая техническое обслуживание системы операторского обслуживания платформ и техническое обслуживание платформ, подключенных к этой системе;

— капитальный ремонт или модернизация платформы и (или) системы операторского обслуживания платформ с УАРМ производят квалифицированным персоналом специализированной организацией, осуществляющей техническое обслуживание этого оборудования;

Источник

Так же Вам может подойти

• Подъемник ПТУ-001НС
• EasyLift
• Fit
• Подъемник Crystal

Преимущества подъемника от компании ВИРА

Минимальные сроки исполнения заказов

Наиболее востребованные комплектации подъемников уже на складе и готовы к отправке.

Срок изготовления подъемников от 1 до 5 дней.

Возможность заказа подъемников с индивидуальными характеристиками

Подъемники изготавливаются исходя из характера их будущей эксплуатации.

Возможно изготовление подъемников нестандартных размеров и направлений выезда с платформы.

Все необходимые документы для ввода объекта в эксплуатацию

Подъемники сопровождаются сертификатами соответствия РСТ, декларацией соответствия ТР ТС 004/2011.

Документация на русском языке полностью соответствует ГОСТ Р 55555-2013.

Техническое описание

Подъемник работает от электрической сети 220 В. Рассчитан на эксплуатацию как внутри, так и снаружи помещений в различных климатических условиях. Моторный отсек и электрооборудование надежно защищены от прямых осадков, что увеличивает его надежность и безопасность. В комплектации «Морозостойкий» подъемник подготавливается к работе в условиях Крайнего Севера при температурах до -50°С.

Конструкция подъемника ПТУ-001 состоит из моторного отсека, двух направляющих и площадки. Площадка перемещается вверх и вниз вдоль направляющих. В моторном отсеке находятся два электродвигателя, вращающие барабаны со стальными тросами, поднимающими и опускающими платформу. Для изготовления подъемника используются стальные профильные трубы и листы, толщиной 2 мм. В подъемнике увеличенной грузоподъемности для компенсации возросшей нагрузки увеличена толщина металла направляющих, увеличена прочность площадки и количество точек сварки корпуса.

ПТУ-001 рассчитан на транспортировку одного пользователя, в том числе в инвалидном кресле. Размеры подъемной платформы не предполагают наличие на платформе сопровождающего, хотя грузоподъемность платформы позволяет перемещать инвалида в кресле с сопровождающим (115 кг инвалид с креслом + 110 кг сопровождающий).

Подъемник управляется оператором с помощью проводного пульта управления, через который платформа подключается к электрической сети. Возможно оснащение подъемника устройством дистанционного управления. В целях безопасности, платформа движется только при постоянном удержании кнопки управления движения. Под достижении крайних положений срабатывают концевые выключатели, отключающие электродвигатели.

Пол платформы может быть выполнен из перфорированного стального оцинкованного листа, толщиной 1 мм, либо из рифленого алюминиевого листа. Платформа может дополнительно оборудоваться пандусами для повышения удобства пользователей.

Простота конструкции подъемника позволяет легко вносить в него различные модификации, отвечающие запросам различных пользователей, с учетом архитектурных особенностей места установки. ООО Вира всегда идет на встречу клиентам, выполняя различные нестандартные заказы, если они не противоречат здравому смыслу и не несут риска в процессе эксплуатации.

Технические характеристики

Монтаж оборудования

Существуют различные способы крепления подъемника ПТУ-001. Следует выбирать способ в соответствии архитектурными особенностями места установки.

Место установки подъемника должно соответствовать его габаритным характеристикам.

Основной несущей деталью подъемника является моторный отсек, в котором расположены двигатели. Как правило, подъемник крепится моторным отсеком к фартуку верхней посадочной площадки. При этом выступающая часть моторного укладывается на порог верхней посадочной площадки.

Иные способы крепления подъемника разрабатываются индивидуально для каждого заказчика.

В зависимости от материала фартука следует выбирать способ крепления.

Если фартук стальной, то следует приварить моторный отсека по краям непосредственно к каркасу. Необходимо не менее двух точек крепления моторного отсека к фартуку с левой и правой стороны задней стенки моторного отсека.

Если фартук из кирпича, бетона или другого плотного материала, то следует использовать крепление с помощью анкерных болтов, заглубленных в стену. Тип болтов и глубину крепления следует выбирать исходя из материала фартука.

Крепить подъемник к фальшь-панелям и другим материалам, не способным выдерживать нагрузки, создаваемые подъемником запрещено.

Нижние концы направляющих подъемника фиксируются либо:

— монтажной пеной, либо другим плотным материалом в углублении нижней посадочной площадки;

— анкерными болтами, закрепленными в нижней посадочной площадке;

— сваркой с любыми надежно закрепленными металлоконструкциями.

Подъемники из нержавеющей стали рекомендуется устанавливать только с помощью анкерных болтов. Сварка подъемников из нержавеющей стали с конструкциями из нержавеющей стали, а также с конструкциями из других металлов требует высокой квалификации сварщиков и наличия специального оборудования.

Монтажный чертеж подъемника ПТУ-001

Установочные размеры подъемника для инвалидов ПТУ-001 с .PDF

Цена вертикальной подъемной платформы для инвалидов

Подъемная платформа для инвалидов ПТУ-001 производится в Челябинске. Наличие подъемных платформ и сроки изготовления спрашивайте в Отделе продаж по телефону 8-800-500-8667 или электронной почте info@podemnikov.ru

Цена подъемной платформы от 70 000 рублей (с НДС).

Точный комплект поставки зависит от требований заказчика и указывается в договоре.

Мы доставляем подъемные платформы во все регионы России. Стоимость доставки зависит от назначения подъемной платформы, удаленности от Челябинска и тарифов транспортных компаний.

Стоимость монтажа подъемной платформы ПТУ-001 в Челябинске — 5 000 рублей.

В Челябинской области — 15 000 рублей.

В Республике Башкортостан, Курганской и Свердловской областях от 25 000 рублей.

Для получения более точной информации звоните в Отдел продаж по телефону 8-800-500-8667.

Так же Вам может подойти

• Подъемник ПТУ-001
• Подъемник ПТУ-001НС
• Fit
• Подъемник Crystal

Преимущества подъемника от компании ВИРА

Короткие сроки изготовления

Подъемник изготавливается с учетом индивидуальных требований заказчика.

Срок изготовления от 3 рабочих дней.

Сертификаты соответствия

Сертификат соответствия ТР ТС 010/2011.

Сертификат соответствия ГОСТ Р 55555-2013.

Техническое описание

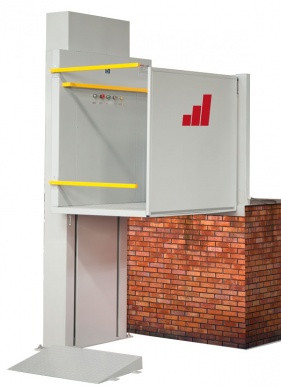

Вертикальная подъемная платформа для инвалидов EasyLift предназначена для обеспечения доступа в здания и сооружения маломобильных групп населения. Платформа рассчитана на работу как внутри помещений, так и снаружи при температурах от -40° до +50°С. Работа

Максимальная высота подъема – 2 метра.

Грузоподъемность – 250 кг.

Подъемная платформа снабжена очень надежным и безопасным приводом типа винт/гайка скольжения, обеспечивающим очень тихую работу.

Меры безопасности:

• Автоматическая остановка на посадочных площадках.
• Работа от кнопок постоянного нажатия.
• Поверхность безопасности под грузонесущим устройством. Автоматическая остановка при возникновении препятствия под платформой.
• Автоматические шлагбаумы.
• Возможность подключения систем диспетчеризации.
• Высота ограждений 1100 мм

Монтаж оборудования

Подъемная платформа устанавливается на любой ровной и прочной площадке с помощью анкерных болтов. Для работы необходимо подключение к электрической сети 220В.

Стоимость вертикальной подъемной платформы для инвалидов Veara EasyLift

Подъемная платформа Veara EasyLift производится в соответствии с ТУ 4836-003-21571385-2016, ГОСТ 55555-2013 на заказ с учетом индивидуальных потребностей заказчика.

Готовые платформы доставляются во все регионы России транспортными компаниями ПЭК и Деловые Линии. Стоимость и сроки доставки можете уточнить по телефону 8-800-500-8667 или электронной почте info@podemnikov.ru

Стоимость подъемной платформы Veara EasyLift — от 7 999 рублей.

Дополнительное оснащение:

Стойки с постами управления на посадочных площадках — 400 рублей.

Крыша для защиты от осадков — 1 200 рублей.
