Код Товара:
СВ-0052633
В наличии

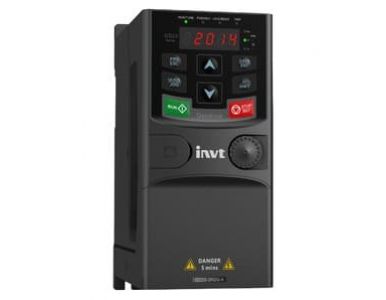

Универсальный преобразователи VL-B20-1R5G-S2 (1,5 кВт, 7,5 А, 230 В) обладают векторным и скалярным алгоритмом управления. Частотный регулятор оборотов VL-B20-1R5G-S2 используется для управления производительностью трехфазных вентиляторов путем плавного изменения частоты питающего напряжения электродвигателя, как в скалярном U/F, так и в векторном режиме (без обратной связи).
Преимущества преобразователи частоты VL-B20:
- Тип двигателя: Асинхронный электродвигатель.
- Тип управления: SVC (векторный) / SVPWM (скалярный).
- Два аналоговых входа (один с сигналом управления 0 – 10 В или от 0/4 до 20 мА, другой — с сигналом управления от 0/4 до 20 мА), аналоговый выход с сигналом управления от 0/4 до 20 мА.
- Имеются встроенный тормозной модуль и EMC фильтр класса С3 (высокая степень защиты от помех).
- Защитных функций: токовая защита, защита от повышенного и пониженного напряжения, тепловая защита, защита от перегрузки и обрыва фазы и другие.
- Встроенный ПИД-регулятор.
- Встроенный порт RS-485: поддержка стандартных Modbus RTU.
- Максимальная выходная частота: 400 Гц.
- Степень защиты: IP20.
- Допустимая температура окружающей среды: от -10 до +40 0С.
- Интуитивная панель, компактные размеры.
- Установка на стену или монтажную рейку.
-
Описание
Описание
Используются для управления производительностью трехфазных вентиляторов путем плавного изменения частоты питающего напряжения электродвигателя, как в скалярном U/F, так и в векторном режиме (без обратной связи).
Возможно легко интегрировать в любые системы автоматизации, при наличии:
Двух аналоговых входов:
— AI2 многофункциональный 0… 10 В / 4…20 мА,
— AI3 по напряжению -10 В…+10 В.
Два аналоговых выхода:
— АО1 универсальный 0…10 В / 4…20 мА,
— АО2 универсальный 0…10 В / 4…20 мА.
Дискретные входы, в том числе импульсные:
— 4 цифровых входа управления,
— 1 импульсный высокочастотный вход HDI макс. 50 кГц.
Дискретные выходы, в том числе релейные:
— 1 цифровой транзисторный выход Y1 (50 мА / =30 В),
— 2 релейных выхода (NO и NC, 3A/~250В).
-
Все преобразователи имеют: встроенный ПИД‑регулятор, встроенный порт RS‑485: поддержка стандартных Modbus RTU; интуитивную панель управления.
-
Встроенный тормозной модуль и EMC фильтр класса С3 обеспечивают высокую степень защиты от помех. Встроенная защита от коррозии, токовая защита, а также защита от перепадов входного напряжения, защита от перегрузки и обрыва фазы — позволяет продлить ресурс работы используемого оборудования.
-
Частотные регуляторы оборотов имеют компактные размеры, легко монтируются на полу, в стене, в шкафах, а так же возможен фланцевый крепеж, что позволяет быстро и компактно осуществить установку и пусконаладку оборудования.
-
Допустимая температура окружающей среды: от -10 до +40°С.
-
Максимальная выходная частота: 400 Гц.
-
Степень защиты: IP20.
Технические характеристики
| Питание | Входное напряжение | 1АС 220 В |
| Входная частота | 47…63 Гц | |
| Выход | Выходное напряжение | 3АС 220 В |
| Выходная частота | 0…400 Гц | |
| Функции преобразователя частоты | Режим управления нагрузкой |
SVC (векторный) точность управления +0,2% колебания скорости +0,3% |
| SVPWM (скалярный) | ||
| Тип нагрузки | Асинхронный двигатель | |
| Перегрузочная способность |
150% — 1 мин. 180% — 10 сек. 200% — 1сек. |
|
| Задание частоты | Цифровое, аналоговое, с панели управления, фиксированные скорости, задание ПИД, по интерфейсу RS485 | |
| Автоматическая регулировка напряжения (AVR) | Поддержание выходного напряжения на заданном уровне независимо от колебаний питающей сети | |
| Отслеживание скорости | Перезапуск двигателя после потери напряжения | |
| Защиты | Более 26 защит. Превышение по току, перенапряжение, низкое напряжение, перегрузка и т.д. | |
|
Внешние подключения |
Дискретные входы, в том числе импульсные |
4 цифровых входа управления 1 импульсный высокочастотный вход HDI макс. 50 кГц |
|
Дискретные выходы, в том числе релейные |
1 цифровой транзисторный выход Y1 (50мА / =30В) 2 релейных выхода (NO и NC, 3A/~250В) |
|
| Аналоговые входы |
2 аналоговых входа AI2 многофункциональный 0…10В / 4…20мА AI3 по напряжению -10В…+10В |
|
|
AI1 встроенный потенциометр панель управления ПЧ |
||
| Аналоговые выходы |
2 аналоговых выхода АО1 универсальный 0…10В / 4…20мА АО2 универсальный 0…10В / 4…20мА |
|
| Интерфейс RS-485 |
2-х проводной, изолированный, протокол Modbus RTU/ASCII |
|
| Дополнительная информация | Встроенные источники питания | 24В / 150мА (дискретные входа/выхода) |
| 10В / 50мА (аналоговые входа/выхода) | ||
| Тормозной ключ | встроенный | |
| ЭМС фильтр | встроенный класс С3 | |
| Условия эксплуатации |
-10…+500С, (рекомендуемая до +400С) влажность <90%, без образования конденсата |
|
| Условия хранения | -40…+600С | |
| Степень защиты | IP20 |
