Водяной насос тайфун инструкция по применению

Компания Bosna LG выпускает водяной насос «Тайфун», который отличается от аналогов максимальной глубиной погружения и высокой производительностью. Агрегат используют для водоснабжения частного дома из скважины, колодца или открытого водоисточника.

Рассмотрим характеристики модификаций насоса «Тайфун», опишем устройство, принцип работы, особенности установки и эксплуатации техники. Эта информация будет полезна тем, кто уже использует агрегат или тем, кто только раздумывает над покупкой насосного оборудования.

Модельный ряд и технические характеристики

Компания Bosna LG (Украина) выпускает три марки погружных электронасосов для чистой холодной воды «Тайфун» в литом чугунном корпусе. Все водяные помпы этой серии предназначены для работы от электрической сети с напряжением 220 В. Забор воды — нижний, что требует подвешивания этих насос на определённом расстоянии от дна.

Небольшой диаметр в 10 см даёт возможность использовать все модели в скважинах размером от 12 см. На всё оборудование Bosna LG предоставляется гарантия 12 месяцев. В комплектацию помпы входит муфта для соединения со шлангом или трубой.

«Тайфун-1»: максимальный напор — 16 м

Электронасос «Тайфун-1» модификации БВ-0.5-16-У5-М — высокопроизводительный бытовой агрегат с глубиной погружения до 16 м. Производительность данного насоса при максимальной глубине погружения составляет 35 л/мин, при глубине 3 м — 50 л/мин. Насосный аппарат способен качать воду с глубины до 8 м.

Оборудование оснащено встроенной системой защиты от перегрева и двухканальной системой водозабора для дополнительного охлаждения корпуса в процессе работы.

«Тайфун-2»: максимальный напор — 90 м

Насос модификации БВ-0.25-40-У5М способен транспортировать воду на расстояние в 90 м, что включает откачку из ствола скважины, перемещение по горизонтальным и вертикальным участкам водопровода к потребителю. Это могут только очень дорогостоящие импортные помпы.

Производительность электронасоса зависит от расстояния между ним и выработкой:

• 90-80 м — 8 л/мин;
• 40 м — 15 л/мин;
• 10 м — 30 л/мин;
• 5 м — 40л/мин.

Насос оснащён встроенной термозащитой и двухканальной системой водозабора для наилучшего охлаждения. Данный насос является базой для насосной станции бытового назначения «Тайфун», выпускаемой компанией Bosna LG.

Насосы «Тайфун» превосходят аналогичные водяные помпы по глубине погружения и производительности в несколько раз благодаря особому запатентованному конструктивному решению

«Тайфун-3»: блок автоматики и максимальный напор — 90 м

Электронасос БВ-0.25-40-У5М с УЗН (устройство защиты от наводок) — уникальное оборудование для бытового использования в условиях нестабильного электропитания. Агрегат оснащён блоком автоматики УЗН, встроенным в электрошнур. УЗН выравнивает перепады напряжения в сети в диапазоне 190-250 В до рабочего.

Перепады напряжения никак не отражаются на производительности насоса, не приводят к его перегреву и выходу из строя, что особенно важно для дачников, с нестабильной системой энергоснабжения.

Насос запускается в работу плавно, это имеет большое значение, т.к. пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения — 90 м, при этом производительность насоса составляет 8 л/мин.

Все помпы «Тайфун» рассчитаны на продолжительную работу без остановки и имеют показатели влагозащищённости уровня IPx8.

«Тайфун-3» автоматически отключается при превышении напряжения максимально допустимых значений и автоматически включается при нормализации напряжения в электросети

Устройство и принцип работы

Все модификации водяной вибрационной помпы  «Тайфун» включают три основных узла:

1. Вибрационная часть. Состоит из амортизатора, диафрагмы, муфты, штока. На одном из концов штока расположен якорь, а на другом — поршень. Между амортизатором и диафрагмой имеется определённое расстояние, оба элемента направляют шток в процессе эксплуатации электронасоса и обеспечивают его герметичность, предотвращая попадание воды в ту часть корпуса, где расположен электропривод.
2. Водозаборная часть. Представляет собой полость, вверху которой расположен стакан с отверстиями для забора перекачиваемой воды и обратный клапан, препятствующий обратному сливу и в случаях, когда насос отключен.
3. Электроприводная часть. Состоит из сердечника, двух катушек и всасывающего напорного патрубка. Эти части расположены в корпусе и залиты компаундом с фракциями кварцевого песка.

Компаунд фиксирует электромагнит и изолирует обмотки катушек, защищая их от проникновения воды. Кварцевый песок повышает теплоотведение из электроприводной части.

Сердечник представляет собой П-образную фигуру из пластин, выполненных из трансформаторной стали. На сердечник намотан эмальпровод с определённым количеством витков, изолированный специальным лаковым покрытием.

Принцип работы основан на переменном токе, который при помощи амортизатора преобразуется в механические колебания, передающиеся на поршень и якорь. Вода попадает внутрь насоса через отверстия водозабора и оказывается в камере, где находятся поршень и клапаны.

Поршень под воздействием колебаний начинает совершать возвратно-поступательные движения, создавая гидравлический удар в стакане с отверстиями. Клапаны закрывают отверстия, и вода оказывается в камере, откуда выбрасывается под давлением через двухканальную систему в выходящий напорный патрубок.

Конструкция и материалы штока и втулки, обеспечивающие соосность хода обоих элементов, запатентованы производителем, именно этим объясняются высокие технические характеристики насоса (+)

Подготовка насоса к работе

Для ввода электронасосов «Тайфун» в эксплуатацию необходимо:

1. Соединить шланг с выходным напорным патрубком, используя соединительную муфту, идущую в комплекте. Для этого нужно плотно навинтить полумуфту на резьбу патрубка, а затем установить отрезок трубки внутрь шланга. На конец шланга надеть полумуфту, втулку и резиновое кольцо, а затем вставить шланг до упора. Вместо шланга можно применять пластиковые трубы размером 3/4″.
2. Соединение насоса «Тайфун» с системой водоснабжения осуществляется только посредством гибкого армированного шланга. Диаметр шланга должен соответствовать размеру труб. Не допускается использование армированного шланга меньшего диаметра для усиления напора, т.к. это создаст существенную нагрузку на работающую помпу.
3. В имеющиеся проушины (крепления) насоса необходимо продеть капроновый шнур для подвешивания агрегата. Узел, который будет закреплять шнур лучше всего расположить на расстоянии не менее 10-15 см от отверстий всасывающего стакана, чтобы предотвратить попадания шнура в насос.
4. Длина питающего электрокабеля у насосов «Тайфун» составляет максимум 10 м. Если этой длины не хватает, необходимо использовать влагозащищённый удлинитель. Запрещается наращивать электрокабель самостоятельно!
5. Скрепить электрокабель, шланг и капроновый шнур вместе, используя хомуты или обычную изоленту через каждые 1-1,5 м.
6. Опустить насос в воду, чтобы электрокабель не натягивался слишком сильно, и закрепить его на удерживающем устройстве, например на колодезной перекладине. При установки оборудования в скважину перед спуском необходимо надеть на агрегат резиновые кольца.

При креплении насоса кончики шнура желательно оплавить. Для подвешивания в выработках и источниках вибрационных модификаций с логотипом Тайфун нельзя применять стальной трос. От постоянной вибрации он разрушится.

Крепление шланга к напорному патрубку возможно при помощи хомута, но для обеспечения герметичности производитель рекомендует делать это только при помощи муфты, входящей в комплект

Насос «Тайфун» должен быть подвешен так, чтобы в процессе работы он не касался стенок и дна. Расстояние от водозаборного стакана до дна должно быть не менее 40 см.

Установка и эксплуатация насоса

Электронасос «Тайфун» может быть установлен в скважине диаметром более 12 м, в  открытом водоёме или в колодце.

Особенности эксплуатации электронасосов «Тайфун»:

1. Оборудование не нуждается в смазке и предварительной заливке, начинает работу по перекачке жидкости мгновенно после запуска. Не допускается включение насосов серии «Тайфун» в сеть без предварительного погружения в воду!
2. Электронасосы предназначены для длительной беспрерывной работы, в том числе в зимнее время. Поднимать оборудование на поверхность необходимо только для осуществления технического обслуживания или профилактического осмотра.
3. Включение/выключение насоса производится только при использовании штепсельной вилки или двухполюсного выключателя. При срабатывании системы защиты нет необходимости повторного запуска насоса, при нормализации параметров агрегат запуститься в работу в автоматическом режиме.
4. В процессе работы корпус электронасоса не должен ударятся о стенки скважины или колодца. Если это происходит, то необходимо поднять насос и снова установить его так, чтобы избежать ударов.
5. При эксплуатации электронасоса в зимнее время следует помнить, что глубина его погружения должна быть ниже, чем глубина промерзания грунта в регионе. Учитывая, что оптимальным уровнем для агрегатов «Тайфун» является 3 м от зеркала воды, то данный насос можно беспрепятственно использовать круглый год.

«Тайфун-2» может работать в составе бытовой насосной станции, которую очень удобно использовать для полива и водоснабжения частного дома.

Установка насоса «Тайфун» может производиться в открытом водоёме, в колодце или скважине, при работе в открытом водоёме помпа предварительно опускается в пластиковое ведро (+)

Насосные станции «Тайфун»

В отличие от обычных насосных станций, которые состоят из гидроаккумулятора, реле давления, манометра и различной соединительной арматуры, станция «Тайфун» состоит из электронасоса высокой производительности «Тайфун-2» и блока электронного управления, позволяющего управлять помпой в автоматическом режиме.

Водяная помпа «Тайфун-2» подключается через контроллер, в результате чего получается полноценная насосная станция, способная обеспечивать водоснабжение частного дома.

Насосная станция «Тайфун» поддерживает постоянное давление в системе водоснабжения, без изменения напора и производительности. Контроллер также обеспечивает плавный пуск помпы, что снижает риск возникновения гидроударов и перегрузки насоса.

Устройство позволяет осуществлять многократное выключение/выключения насоса, не снижая его ресурс работоспособности.

Помпа, находящаяся в составе насосной станции, надёжно защищена от сухого хода, в случае если вода в водоисточнике закончиться. Контроллер автоматически произведёт отключение агрегата, а при восстановлении нормального уровня воды произойдёт его автоматическое включение.

При повышении напряжения в электрической сети свыше 250 В насос также автоматически отключается.

Подключение контроллера осуществляется очень просто: необходимо подсоединить вилку шнура электрокабеля насоса «Тайфун-2» к розетке блока управления электронасосом и трубке передающей давление к напорной трубе от насоса к водопотребителю. Произвести подключение контроллера можно самостоятельно без привлечения специалиста.

Поверхностные центробежные насосы с логотипом Тайфун предназначены для транспортировки чистой воды и равнозначных по консистенции жидкостей, не включающих агрессивных веществ (+)

Регулировка агрегатов «Тайфун»

Как и другие электронасосы вибрационного типа «Тайфуны» нуждаются в регулировке, чтобы оборудование работало с требуемыми параметрами. Регулировка — это подбор оптимального расстояния между якорем и сердечником, а также между клапанами и рабочим поршнем.

Для выставления рабочего зазора между сердечником и якорем необходимо, чтобы напряжение в электросети было именно 220 В. Добиться этого можно используя стабилизатор электросети. Низкое напряжение снижает производительность и напорные характеристики вибронасоса, а повышенное — приводит к возникновению излишней нагрузки.

В среднем зазор между сердечником и якорем для нормальной работы агрегата составляет 4,3-5 мм. При наличии специальных инструментов можно самостоятельно отрегулировать этот показатель, однако учитывая сложность разборки и обратной сборки электроприводной части насоса, лучше доверить эту регулировку специалистам сервисного центра.

Самостоятельно вы можете отрегулировать положение шайб на штоке, располагающихся между якорем и амортизатором. Шайбы отвечают за производительные характеристики электронасоса, а также за его КПД.

Добавив шайбы, вы получите более высокую производительность. Здесь важно не зафиксировать шайбы слишком близко друг к другу, т.к. это приведёт к соударению якоря и сердечника.

В процессе подключения погружного насоса необходимо проследить, чтобы не было утечек в системе водоснабжения, т.к. они могут стать причиной нестабильной подачи воды (+)

Шайбы, которые находятся под поршнем, отвечают за общий напор помпы, путём воздействия на рабочий поршень. Если добавить шайбы здесь, то поршень будет плотнее прилегать и напор возрастёт, уменьшая шайбы — напор снижаем.

Регулировкой можно добиться оптимальных показателей работы электронасоса «Тайфун», например, уменьшить напор, увеличив при этом производительность и КПД.

Производить регулировку насосов «Тайфун» рекомендуется, если один из его параметров не соответствует указанным в паспорте, когда они не связаны с колебаниями напряжения в электросети

Техническое обслуживание и правила безопасности

Техобслуживание электронасоса «Тайфун» включает в себя периодический осмотр, который проводится каждые 100 часов эксплуатации. Пока оборудование находится на гарантийном обслуживании, разбирать насос самостоятельно запрещается.

В постгарантийный период можно своими руками производить замену износившихся частей. Наиболее часто в этом нуждаются поршень и клапана. Для их замены необходимо произвести разборку помпы в соответствии с инструкцией производителя.

Также часто владельца насосов серии «Тайфун» сталкиваются с засором входных отверстий на стакане. Устранить засор можно прочистив отверстия тонким тупым инструментом. Делать это необходимо осторожно, чтобы не повредить обратный клапан.

Запрещается самостоятельно производить ремонт электропитающего кабеля!

Для безопасной эксплуатации и бесперебойной работы насоса необходимо соблюдать следующие правила:

• не допускать работы помпы без погружения в воду;
• нельзя поднимать/опускать, осматривать работающий насос;
• напряжение электросети должны быть максимально приближено к показателю 220 В;
• температура перекачиваемой воды не должна быть выше +35 С°;
• вилка и обслуживающая розетка должны находиться в месте, защищенном от влаги.

Перед вводом в эксплуатацию насосов «Тайфун» внимательно изучите инструкцию производителя и следуйте его рекомендациям.

Периодически осматривайте корпус электронасоса и оценивайте уровень загрязнённости отверстий входного стакана, чтобы предотвратить снижение производительности вследствие их засорения

Альтернативные варианты насосного оборудования и советы по выбору агрегатов представлены в этой статье.

Выводы и полезное видео по теме

Обзор электронасоса «Тайфун-2»:

Обзор электронасоса «Тайфун-3» с УЗН:

Электронасосы украинского производства «Тайфун» отличаются высокой производительностью, а по глубине погружения не имеют аналогов. Соотношения стоимости и качества у этих насосов самое оптимальное.

Оборудование отлично подойдёт для тех владельцев, которые ищут электронасос для круглогодичного водоснабжения частного дома из глубоких артезианских скважин или открытых водоисточников.

У вас есть личный опыт установки и эксплуатации насоса «Тайфун»? Хотите поделиться впечатлениями его использования или задать вопросы по теме? Пожалуйста, оставляйте комментарии – форма для отзывов расположена ниже.

2 Категории

В зависимости от работы водозабора насосы подразделяются на:

1. Центробежные.
2. Вихревые.
3. Винтовые.
4. Вибрационные.

Первые две категории насосов работают из-за происходящего вращения. В первом случае вращаются рабочие колеса, а во втором крыльчатка. В третьем все зависит от подвижного ротора и неподвижного стартера. Последняя категория работает при помощи вибрации, воздействующей на мембрану, расположенную между вибратором и полостью для перекачивания жидкости. Присоединение электрического привода позволит увеличить производительность. Электронасос, в отличие от обычного агрегата, обладает большей эффективностью.

Насосные станции “Тайфун”

В отличие от обычных насосных станций, которые состоят из гидроаккумулятора, реле давления, манометра и различной соединительной арматуры, станция “Тайфун” состоит из электронасоса высокой производительности “Тайфун-2” и блока электронного управления, позволяющего управлять помпой в автоматическом режиме.

Водяная помпа “Тайфун-2” подключается через контроллер, в результате чего получается полноценная насосная станция, способная обеспечивать водоснабжение частного дома.

Насосная станция “Тайфун” поддерживает постоянное давление в системе водоснабжения, без изменения напора и производительности. Контроллер также обеспечивает плавный пуск помпы, что снижает риск возникновения гидроударов и перегрузки насоса.

Устройство позволяет осуществлять многократное выключение/выключения насоса, не снижая его ресурс работоспособности.

Помпа, находящаяся в составе насосной станции, надёжно защищена от сухого хода, в случае если вода в водоисточнике закончиться. Контроллер автоматически произведёт отключение агрегата, а при восстановлении нормального уровня воды произойдёт его автоматическое включение.

При повышении напряжения в электрической сети свыше 250 В насос также автоматически отключается.

Подключение контроллера осуществляется очень просто: необходимо подсоединить вилку шнура электрокабеля насоса “Тайфун-2” к розетке блока управления электронасосом и трубке передающей давление к напорной трубе от насоса к водопотребителю. Произвести подключение контроллера можно самостоятельно без привлечения специалиста.

Поверхностные центробежные насосы с логотипом Тайфун предназначены для транспортировки чистой воды и равнозначных по консистенции жидкостей, не включающих агрессивных веществ (+)

Параметры, необходимые для выбора насоса

Тем, кто собирается своими руками обеспечить загородный дом или дачу водой из скважины, важно знать, как правильно подобрать насос. Для этого его технические характеристики нужно соотнести с параметрами источника

А именно:

Определить диаметр скважины – он должен быть хотя бы на пару сантиметров больше диаметра насоса;

Установка насоса в скважину

• Знать её глубину, так как насос с небольшим напором не сможет «дотянуть» воду до поверхности и подать её под давлением в распределительную систему из глубокой скважины;
• Установить дебит источника, т.е. количество воды, которое он может дать за час или другой временной отрезок. Этот параметр соотносят с производительностью насоса: она не должна быть выше дебита, иначе агрегат будет откачивать воду быстрее, чем она снова будет набираться в скважине. А работа в «сухом» режиме приведет к его быстрой поломке;
• Также следует определить качество воды, содержание в ней песка и прочих примесей.

Регулировка агрегатов «Тайфун»

Как и другие электронасосы вибрационного типа «Тайфуны» нуждаются в регулировке, чтобы оборудование работало с требуемыми параметрами. Регулировка — это подбор оптимального расстояния между якорем и сердечником, а также между клапанами и рабочим поршнем.

Для выставления рабочего зазора между сердечником и якорем необходимо, чтобы напряжение в электросети было именно 220В. Добиться этого можно используя стабилизатор электросети. Низкое напряжение снижает производительность и напорные характеристики вибронасоса, а повышенное — приводит к возникновению излишней нагрузки.

В среднем зазор между сердечником и якорем для нормальной работы агрегата составляет 4,3-5 мм. При наличии специальных инструментов можно самостоятельно отрегулировать этот показатель, однако учитывая сложность разборки и обратной сборки электроприводной части насоса, лучше доверить эту регулировку специалистам сервисного центра.

Самостоятельно вы можете отрегулировать положение шайб на штоке, располагающихся между якорем и амортизатором. Шайбы отвечают за производительные характеристики электронасоса, а также за его КПД. Добавив шайбы, вы получите более высокую производительность

Здесь важно не зафиксировать шайбы слишком близко друг к другу, т.к. это приведёт к соударению якоря и сердечника

В процессе подключения погружного насоса необходимо проследить, чтобы не было утечек в системе водоснабжения, т.к. они могут стать причиной нестабильной подачи воды

Шайбы, которые находятся под поршнем, отвечают за общий напор помпы, путём воздействия на рабочий поршень. Если добавить шайбы здесь, то поршень будет плотнее прилегать и напор возрастёт, уменьшая шайбы — напор снижаем. Регулировкой можно добиться оптимальных показателей работы электронасоса «Тайфун», например, уменьшить напор, увеличив при этом производительность и КПД.

Производить регулировку насосов «Тайфун» рекомендуется, если один из его параметров не соответствует указанным в паспорте, когда они не связаны с колебаниями напряжения в электросети

Сфера применения насосного оборудования серии Малыш

Насосы данного бренда работают от бытовой сети электропитания (220В, 50 Гц), именно поэтому область применения этого агрегата вибрационного типа достаточно широка.

Он успешно применяется в следующих целях:

• Подача воды из различных источников в жилые здания и хозяйственно-бытовые постройки.
• Водоснабжение огородных и дачных участков.
• Откачка воды из бассейнов и других емкостей.
• Обеспечение потребностей различных систем орошения (в пределах установленной производителем производительности).

Не стоит использовать агрегаты данной серии для откачки канализационных стоков и других существенно загрязненных жидкостей, ремонт насоса Малыш не обеспечит возобновление рабочего ресурса при эксплуатации в таких условиях.

Эксплуатационные характеристики насосов Малыш

Универсальный погружной насос Малыш отличается, прежде всего, невысокой (бюджетной) стоимостью. Но не стоит ждать от него бесперебойной работы на протяжении 5-10 лет, его рабочий ресурс в большинстве случаев ограничен 2,5-3,5 годами. При этом учитывайте то, что он оправдывает свое приобретение уже в течение первого сезона эксплуатации.

Основные технические характеристики насоса Малыш могут несколько отличаться в зависимости от завода-изготовителя, модификации.

Поэтому мы приводим только ориентировочные данные о возможностях агрегатов данной серии:

Насос погружной Малыш с термозащитой

• Напряжение питания 220В, потребляемая мощность в штатном режиме работы не превышает 250 Вт.
• Водяные насосы Малыш могут использоваться для подачи воды из колодцев и скважин, глубина которых не превышает 40 метров, при этом учитывайте то, что от этого показателя напрямую зависит и производительность агрегата.
• Условная производительность (при нулевом напоре) достигает 1,5 кубометров воды в час, при подъеме воды с горизонта 40 метров данный показатель снижается до 430 литров.
• Насос Малыш может применяться для скважин диаметром не менее 100 мм.
• Масса агрегата без питающего кабеля не превышает 3,5 кг, при этом запас провода может достигать 50 метров (в зависимости от модификации устройства).

Как видите, возможности насоса стоимостью менее 2000 рублей достаточно велики. Именно это и обеспечило популярность данных устройств.

1 Виды и описание

Разные технические характеристики, а также конструкционные особенности механизмов стали причиной подразделения их на виды и подвиды.

Водяной насос Кама бывает:

• погружной;
• поверхностный;
• автоматический;
• ручной.

Эти виды имеют разное назначение, делятся на такие подвиды:

Насос КАМА-10

1. Дренажные. Используются для откачивания жидкостей из подвальных помещений, шахт и колодцев. Может применяться для осушения влажной почвы.
2. Вибрационные. Имеют большую мощность, способны подавать большое количество воды. При этом просты и экономичны в плане электропотребления. Используются на глубине до 10 метров.
3. Центробежные многоступенчатые. Способны выкачивать любую жидкость из любого источника. Нужна отдельная установка эжектора, поскольку нет встроенной системы самовсасывания жидкости.

1.1 Погружная модель

Назначение глубинного насоса Кама — подача воды из скважины, водоема или колодца. Они способны пропускать воду вместе с частицами до 1 мм. Имеют производительность от 2000 до 5000 литров за час. Температура рабочей жидкости должна быть не более +35 градусов. Запрещается использование для кислой или щелочной среды.

Для данного аппарата колодец или скважина должны иметь диаметр как минимум 50мм, глубину от 5 до 35 метров.

1.2 Поверхностная модель

Водяной насос данного типа используется для полива участка, заполнения бака и резервуара, а также для водоснабжения частного дома. Предназначен для забора воды с источников, расположенных близко к уровню земли.

Насос КАМА-8 в разобранном виде

Поверхностный циркуляционный насос используют в системах отопления, где необходима принудительная циркуляция жидкости.

Компактны, имеют небольшой вес, легко транспортируются. Высота всасывания жидкости- 8 метров. Не предназначены для перекачивания топлива и масел.

Перед эксплуатацией поверхностный насос заливается водой. Иногда нужно заливать и шланг, который идет от колодца к насосу.

1.3 Автоматический водяной агрегат

Основное его назначение- это автономное водоснабжение жилых домов, ферм и других объектов чистой водой с источников низкого давления, таких как колодец, скважина, накопительный резервуар или водопровод.

При работе включается и выключается самостоятельно, по мере расхода воды. Автоматически поддерживает нужное давление в системе водоснабжения. Позволяет избегать гидравлических ударов, что продлевает срок службы системы водоснабжения в целом.

Имеет мощность 650 Вт, производительность 3000 литров в час, максимальную высоту всасывания жидкости- 8 метров.

1.4 Ручной водяной агрегат

Используется чаще на участках с нестабильной электросетью, в условиях частного дома или дачи. Данные устройства надежны, независимы от источника энергии, просты в эксплуатации.

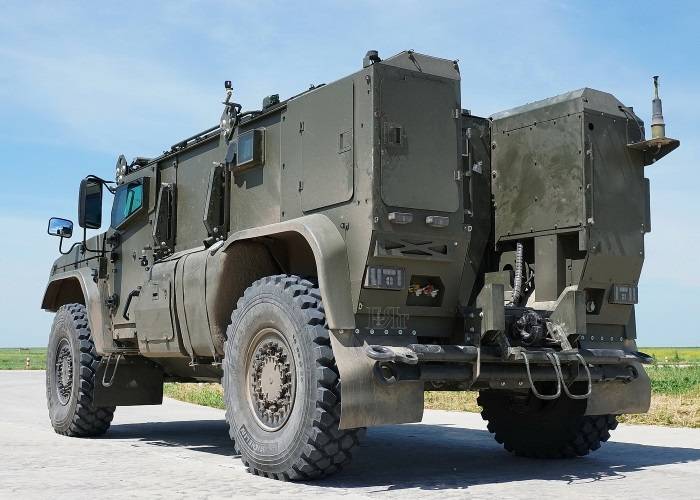

Конструкция «Тайфун»

Все машины семейства унифицированы по двигателям (ЯМЗ-536), информационно-управляющей системе, противоминной защите и подвеске. На всех машинах для перевозки личного состава возможна установка дистанционно управляемого пулеметного модуля.

Комбинированная бронезащита (керамика и сталь), а также бронестекла обеспечивают круговую защиту по четвертому уровню стандарта STANAG 4569 (14,5 мм бронебойные пули Б-32). Противоминная защита машин обеспечивается V-образным днищем, поглощающими энергию взрыва сидениями и соответствует уровню 3b в соответствии со STANAG 4569 (взрывное устройство до 8 кг в тротиловом эквиваленте).

Обитаемое пространство на всех машинах герметично, с искусственно поддерживаемым избыточным давлением, фильтрация поступающего внутрь воздуха обеспечивается установкой ФВУ-100. Все машины семейства могут выполняться в двухосных или трехосных вариантах.

Возможные неисправности и их устранение

Автоматический Тайфун стоит недорого

Именно на это качество потребитель обращает внимание при покупке. Отечественная марка по сравнению с европейскими обходится в несколько раз дешевле

Но есть и обратная сторона медали. Работа оборудования может быть недолгой из-за изнашивания дешевых деталей. Чаще всего после длительной эксплуатации появляется характерное гудение, которое со временем усиливается. Если вовремя не установить причину неисправности и не устранить ее, агрегат может сломаться.

Чтобы самостоятельно произвести ремонт, потребуются следующие инструменты:

• молоток;
• шестигранный ключ;
• пассатижи;
• замена износившейся детали.

Чтобы отремонтировать технику и восстановить водоснабжение, отключат питание и разбирают корпус при помощи инструментов.

ПОСМОТРЕТЬ ВИДЕО

Болты откручивают одновременно, послабляя по два противоположных. Нельзя выкрутить один болт, а потом последующие. Они стягивают корпус, и при неправильном выкручивании последний придется вынимать с помощью зубила.

После осмотра деталей станет понятно, какие из них износились и требуют замены. Чаще ломается поршень. Его покупают в специализированном магазине и заменить. Перед сборкой детали насухо протирают и зачищают наждачной бумагой.

Автономный насос можно встроить в систему водоснабжения или отопления, тем самым улучшив их работу. Тайфун – это оптимальный выбор между ценой и качеством.

Три модели

Производители поставляют на рынки сразу три модели – раннюю версию и модернизированные:

«Тайфун-1» модификации БВ-0.5-16-У5-М — первая версия модели. Диаметр изделия 10 сантиметров, поэтому необходимо учитывать, что его можно опустить лишь в неглубокую скважину диаметром от 12,5 сантиметра (между корпусом и устройством должен быть зазор для свободного хода). Эта модель предназначена для забора воды из колодцев, резервных ёмкостей или баков для полива, а также из бассейнов и прудов с чистой водой.

Это высокопроизводительный бытовой агрегат с глубиной погружения до 16 м. Производительность данного насоса при максимальной глубине погружения составляет 35 л/мин, при глубине 3 м – 50 л/мин. Насосный аппарат способен качать воду с глубины до 8 м.

Оборудование оснащено встроенной системой защиты от перегрева и двухканальной системой водозабора для дополнительного охлаждения корпуса в процессе работы.

«Тайфун-2» — модернизированное устройство с возможностью водозабора с глубины до 90 метров. Это одна из самых популярных моделей на рынке, рассчитанная для работы в скважинах диаметром от 12,5 сантиметра.

Основное отличие моделей заключается в рабочей глубине, на которой они могут использоваться. Ранняя версия устройства относится к агрегатам, работающим на относительно малой глубине (технические показатели превосходят аналогичные параметры у конкурентов почти в два раза!). Модернизированная модель – настоящий глубинный насос для скважин, обладающий внушительной производительностью до 2 500 литров воды в час.

Насос модификации БВ-0.25-40-У5М способен транспортировать воду на расстояние в 90 м, что включает откачку из ствола скважины, перемещение по горизонтальным и вертикальным участкам водопровода к потребителю. Это могут только очень дорогостоящие импортные помпы.

Производительность электронасоса зависит от расстояния между ним и выработкой:

• 90-80 м – 8 л/мин;
• 40 м – 15 л/мин;
• 10 м – 30 л/мин;
• 5 м – 40л/мин.

Насос оснащён встроенной термозащитой и двухканальной системой водозабора для наилучшего охлаждения. Данный насос является базой для насосной станции бытового назначения “Тайфун”, выпускаемой компанией Bosna LG.

Также модели отличаются по характеристикам тепловой защиты:

• БВ-0,25-40-У5-М – маркировка глубинной модели, свидетельствующая о повышенной защите агрегата от перегревания;
• БВ-0,5-16-У5-М – маркировка ранней модели, с более слабой защитой двигателя от перегревания.

И размещению водозаборного отверстия:

• базовая модель с нижним водозабором;
• модернизированная с верхним.

Основные характеристики базовой модели:

• мощность – 240 Ватт;
• максимальный напор – 30 метров;
• производительность – 750 литров в час;
• длина кабеля – 10 метров.

Плюсы и минусы

Достоинства обеих моделей:

• доступная цена;
• продолжительный срок службы;
• надёжность;
• бесшумность работы (устройства погружаются в воду);
• встроенная защита от перегревания;
• надёжное охлаждение водой благодаря двухканальному забору;
• компактные размеры;
• высокая производительность.

Недостатки:

• для технического обслуживания агрегат необходимо извлекать на поверхность;
• высокий стартовый ток.

«Тайфун-3» — электронасос БВ-0.25-40-У5М с УЗН (устройство защиты от наводок) – уникальное оборудование для бытового использования в условиях нестабильного электропитания. Агрегат оснащён блоком автоматики УЗН, встроенным в электрошнур. УЗН выравнивает перепады напряжения в сети в диапазоне 190-250 В до рабочего.

Перепады напряжения никак не отражаются на производительности насоса, не приводят к его перегреву и выходу из строя, что особенно важно для дачников, с нестабильной системой энергоснабжения. Насос запускается в работу плавно, это имеет большое значение, т.к

пусковые токи у насосов такого типа имеют достаточно большую величину

Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин

пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин

Насос запускается в работу плавно, это имеет большое значение, т.к. пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин.

Все помпы “Тайфун” рассчитаны на продолжительную работу без остановки и имеют показатели влагозащищённости уровня IPx8.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Если насос включается при открытии крана и выключается только при его закрытии, это говорит об отсутствии дополнительного напряжения в системе. Из гидроаккумулятора либо вышел воздух, либо в нем прорвана резиновая груша (мембрана).

Широкая кооперация

Создание семейства автомобилей повышенной защищённости «Тайфун» началось после принятия в 2010 году «Концепции развития военной автомобильной техники Вооружённых сил Российской Федерации на период до 2020 года». Главным образом документ предполагал списание устаревшей ВАТ и создание унифицированных перспективных образцов.

Комментируя концепцию на страницах газеты «Военно-промышленный курьер», начальник Главного автобронетанкового управления Минобороны генерал-майор Александр Шевченко заявил, что в современных условиях востребованы «высокоскоростные транспортные средства различной грузоподъёмности и назначения, обеспечивающие мобильность боевых частей и подразделений тыла».

По его мнению, ВАТ нового поколения должна обладать высокой проходимостью «в сложных дорожных условиях», плавностью хода, устойчивостью и управляемостью на повышенных скоростях, быть малозаметной для технических средств разведки противника

Также, как отметил Шевченко, необходимо уделить внимание защищённости экипажа

В рамках опытно-конструкторских работ (ОКР) над проектом «Тайфун» отечественные предприятия разработали единую унифицированную автомобильную платформу, дизельный двигатель нового поколения, автоматическую гидромеханическую коробку передач, управляемую подвеску, бронированный функциональный модуль, каркасно-панельную кабину, боестойкие шины регулируемого давления, средства противопульной и противоминной защиты, а также боевую информационную систему управления (БИУС).  Участие в реализации ОКР «Тайфун» приняли более 120 предприятий РФ.

Была выстроена достаточно сложная кооперационная цепочка, включавшая Уральский автомобильный завод (Миасс), КамАЗ (Набережные Челны), ЗАО «Ремдизель» (Набережные Челны), НИИ стали (Москва), ФГУП «Федеральный ядерный центр» (Саров), компанию «Магистраль» (Гусь-Хрустальный) и МГТУ им. Баумана (Москва).

Первым широкой публике (на параде 9 мая 2014 года) был представлен «Тайфун-К» (КамАЗ-63968) — универсальный шестиколёсный бронированный автомобиль, предназначенный для перевозки от 10 до 16 военнослужащих. Масса машины — 21 тонна, мощность двигателя ЯМЗ-5367 — 450 лошадиных сил, максимальная скорость — 105 км/ч, запас хода — 1,2 тыс. км.

В 2015 году на Красной площади появился рамный автомобиль «Тайфун-У» (Урал-63095) массой 24,5 тонны. Он способен перевозить до 16 военнослужащих или грузы весом до 4 тонн. Скорость машины по шоссе составляет 100 км/ч, запас хода — 1,4 тыс. км. Оба «Тайфуна» оснащаются видеокамерами, приборами ночного видения и средствами дистанционного управляемого вооружения.

Сейчас Минобороны рассматривает возможность установки на «Тайфуне-К» боевого модуля с дистанционным управлением (БМДУ) «Арбалет-ДМ» разработки компании «Оружейные Мастерские» и Ковровского электромеханического завода. Комплекс позволяет экипажу машины вести огонь из 12,7-мм пулемёта 6П49 «Корд» во всех направлениях. Дальность распознавания целей в зависимости от условий местности составляет 1,5—2,5 км.

К настоящему времени в войска были поставлены несколько сотен «Тайфунов». Их основными эксплуатантами являются подразделения общевойсковой разведки, Сил специальных операций, инженерных войск и военной полиции. В 2016 году КамАЗ-63968 и Урал-63095 были переброшены в Сирию для транспортировки грузов и военнослужащих. В частности, на «Тайфунах» передвигались сапёры и военные полицейские.

Помимо автомобилей массой свыше 20 тонн семейство «Тайфун» представлено двумя четырёхколёсными машинамми — К-4386 «Тайфун-ВДВ» («Росомаха») и КамАЗ-53949 «Тайфунёнок». Мощность 6-цилиндрового двигателя обоих образцов составляет 350 лошадиных сил. Машины могут перевозить до 10 десантников или двух тонн грузов.

Насосы «Тайфун»: обзор технических характеристик и отзывов потребителей

Самое первое, о чем должен позаботиться хозяин домовладения, так это об источнике воды

Неважно, новый ли это участок, на котором планируется возведением дома, или речь идет о давно обжитом подворье – источник водоснабжения должен быть. Каждый решает эту задачу по-своему: подключается к центральному водоводу, копает колодец, забивает скважину. В последних двух случаях для нормальной водоподачи не обойтись без водяного насоса

Выбор этой продукции на рынке обширен, но если говорить конкретно, в последнее время потребитель «голосует рублем» за насос Тайфун

В последних двух случаях для нормальной водоподачи не обойтись без водяного насоса. Выбор этой продукции на рынке обширен, но если говорить конкретно, в последнее время потребитель «голосует рублем» за насос Тайфун.

Где обычно используется Тайфун?

Насосы Тайфун предназначены для автономного водоснабжения индивидуальных хозяйств. Они отличаются высокой эффективностью и способны обеспечить достаточное количество воды для создания и полноценной эксплуатации системы независимого водоснабжения. Эти насосы могут использоваться для подачи воды, как с колодцев, так и со скважин.

Ключевые технические параметры насоса

Модификация со встроенной в корпус защитой от перегрева

• Высота водяного столба до 90 м.
• Давление – 9 Бар;
• Максимальная производительность 2,5 тыс. л/ч.
• Забор воды – 2-х клапанная система.
• Режим работы – продолжительный.

При выборе нужно обратить внимание на тот факт, что насос для скважины Тайфун может быть выполнен в одной из двух модификаций, которые различаются типом тепловой защиты:

• БВ-0,25-40-У5-М
• БВ-0,5-16-У5-М (рекомендуется, если напряжение в сети многократно меняется в диапазоне 180-250 Вольт).

Таким образом, вибрационный насос Тайфун, характеризуется обмоткой со встроенной защитой, что обеспечивает автоматическое отключение агрегата при перегреве, а также при недостаточном количестве воды в скважине или колодце. Благодаря наличию двух клапанов, вода, подаваемая наверх, дополнительно охлаждает обмотку насоса. Такая конструкция, по мнению производителя, позволит эффективного эксплуатировать агрегат на протяжении 10 лет.

Что входит в заводскую комплектацию?

• Насос
• Защитное кольцо
• Муфта для подсоединения шланга размером ¾ или пластиковой трубы диаметром 25 мм
• Капроновый шнур

Принцип работы в системе водоподачи

Насос можно использовать для откачки и чистой, и грязной воды

Погружной насос Тайфун начинает свою работу с закачки воды в гидроаккумулятор, что обеспечивает создание давления в 3 атм. При достижении этого показателя насос отключается в автоматическом режиме. Если происходит расход воды и давление в гидроаккумуляторе снижается, то по достижении отметки 1,8 атм., также автоматически начнется работа насоса, по закачке воды до необходимого объема.

Принцип работы и устройство агрегатов

Насосные станции Лео состоят из следующих конструктивных узлов:

• насос – погружной или поверхностный;
• гидроаккумулятор (накопительный бак);
• реле давления;
• манометр;
• соединительная арматура.

К агрегату подключается всасывающая труба, оборудованная обратным клапаном и фильтром сетчатого типа для забора крупных частиц, содержащихся в воде. К выходному отверстию прибора подсоединяется магистраль. Она транспортирует добытую из источника воду к точкам ее потребления.

Присутствие насосной станции в составе системы водоснабжения обеспечивает стабильную работу бытовой техники и сантехнических приборов в доме. Она способна поддерживать минимально необходимое давление 1,5 атмосфер.

В составе оборудования присутствует блок управления, который запускает манометр и реле. Первое устройство предназначено для контроля давления. Реле управляет работой насоса. Имеет в составе две пружины. Одна из них замыкает контур при критическом снижении давления в системе, когда в аккумуляторе находится минимально допустимое количество воды. Другая пружина размыкает ее, что приводит к отключению насоса.

Обслуживание насоса «Тайфун-2»

Насосы вибрационного типа, которые мы можем видеть в продаже, в большинстве своем не предназначены для работы с насосными станциями. Чтобы исправить ситуацию, украинским производителем «Bosna-LG» был разработан и запущен в производство насос, специально предназначенный для автономного водоснабжения.

Из всей линейки вибрационных насосов «Тайфун», выпускаемых предприятием, наиболее популярен «Тайфун-2», который при мощности 250 Ватт может обеспечить подъем воды с глубины 90 метров!

К сожалению, насос не лишен небольших недоработок, которые могут привести к внезапному выходу из строя. Чтобы избежать подобных неприятностей, нужно немного модернизировать аппарат своими силами.

Для того, чтобы насос служил долго, в первую очередь нужно установить контрагайки на крепления нижней крышки насоса, которая является самым слабым местом в насосе и от вибрации может расколоться или отпасть. При этом нужно зажимать болты, держащие крышку с максимальным усилием!

Очень часто бывает, что после некоторого времени эксплуатации, насос гудит, но не дает давления. Это значит, что необходима замена резинового поршня и обратных клапанов. Обратные клапаны легко извлечь при помощи отвертки, при снятой крышке насоса. Они имеют вид грибков из резины.

Установить новые будет проще, если их края смазать жидким мылом. Замена поршня требует определенных навыков, но также не является проблемой для домашнего ремонта.

При замене поршня не лишним будет удалить тканью нагар в камере и отшлифовать мелкой наждачной бумагой электротехнические металлические части насоса.

Источник: http://www.waterpump.ru/obsluzhivanie-nasosa-tajfun-2/

Вибрационный насос Тайфун-2 БВ-0.25-40-У5М Bosna LG

Описание

По отзывам наших покупателей вибрационный насос Тайфун-2 Bosna LG одна из самых востребованных по цене и качеству на рынке водоснабжения модель.

Наилучшие показатели по производительности и глубине подъема воды в классе вибрационных насосов достигаются за счет применения новаторских решений в конструкции насоса, которые защищены авторским патентом.

На базе этого насоса на нашем предприятии собирается насосная станция Тайфун, которую вы можете купить у наших партнеров.

Вибрационный насос Тайфун-2 Bosna LG рассчитан таким образом, что набирает наибольшую производительность при погружении в воду от 16 до 90 метров, что присуще только дорогостоящим моделям центробежных насосов для скважин.

Технические характеристики вибрационного насоса Тайфун-2 БВ-0.25-40-У5М:

Класс насоса: вибрационный погружной насос
Тип забора воды: нижний
Максимальная высота подъема воды: 90 м
Мощность насоса: 240 Вт
Питание: 220 В
Длина шнура электропитания: 10 м
Режим работы насоса: продолжительный
Особенности: встроенная термозащита, двухканальная система забора воды для дополнительного охлаждения
Диаметр насоса, мм: 100 мм
Гарантия: 1 год гарантия производителя Bosna LG Украина

Комплектация насоса Тайфун-2: муфта для подсоединения шланга 3/4″ или пластиковой трубы диаметром 25 мм.

Производительность насоса Тайфун-2:

Производительность погружного насоса в зависимости от глубины погружения

инструкция по эксплуатации на вибрационный насос Тайфун-2 Bosna LG

1 2 3 4 5 6 скачать и посмотреть

видео вибронасос Тайфун-2

не забудьте купить защитный фильтр для насоса

Вибрационные насосы: коротко о главном

Источник: http://bosna-lg.ru/component/virtuemart/nasosy/nasos-taifun-2-bosna-lg-detail.html?Itemid=0

Эффективный насос Тайфун 2

Насос Тайфун предназначен для автономного водоснабжения индивидуальных хозяйствТайфун – это вибрационный насос, который обеспечивает автономное водоснабжение. Насос Тайфун 2 относится к скважным насосам средней мощности. Насос можно опускать в разные колодцы, скважины для того, чтобы он качал воду туда, куда вам нужно.

Содержание:

Главное отличие Тайфуна – это всасывание воды по системе двух каналов. Это позволяет насосу не нагреваться в процессе работы, эффективно и быстро осуществлять подачу воды. Конструкция насоса осуществляет качание воды снизу. Именно поэтому самая минимальная глубина, на которую следует погружать насос Тайфун, составляет 1 метр. Поэтому его можно применять для забора воды из ёмкостей.

Сегодня производители предлагают два вида насосов Тайфун. Различаются они по степени применения защитных средств.

В обычных моделях присутствует тепловая защита, которая отключает агрегат при критическом нагреве обмоток насоса. Есть и более совершенная модель.

]

В ней присутствует система, которая позволяет пользоваться насосом во время резких перепадов напряжения. Оно может изменяться от 180 до 250 В.

У насоса марки «Тайфун» устройство защиты обеспечивает отключение всей конструкции при превышении критического порога напряжения

Это может привести к поломке обычного насоса.

Если вы будете соблюдать все условия и правила эксплуатации, то Тайфун прослужит вам не менее 10 лет. Для вибрационных насосов такой срок службы хороший показатель в отличие от аналогов.

Преимущества Тайфуна 3

Тайфун 3 – это новая модификация вибрационного насоса. Он отличается от своих аналогов Тайфуна 1 и Тайфуна 2 имеет ряд преимуществ.

Преимуществами насоса Тайфун 3 являются:

1. применение в глубоких колодцах и скважинах;
2. бюджетная цена;
3. вибрационная закачка воды;
4. возможность самоохлаждения за счёт внутренней системы двух каналов;
5. способность перекачать воду на большое расстояние, как вертикальным путём, так и горизонтальным;
6. возможность самоохлаждения за счёт внутренней системы двух каналов;
7. способность качать воду от 1 до 35 градусов;
8. внутренняя термозащита;
9. устойчивость к коррозии;
10. долгий режим работы.

Длина шнура Тайфуна 3 достигает 7 метров. Этого хватает для того, чтобы подключить шнур к розетке в доме

Тайфун 3 – это новый этап развития вибрационных насосов. Для качественной и быстрой работы покупайте именно его.

Что говорят про насос тайфун: отзывы

Многие технические характеристики и преимущества насоса Тайфун указывают на то, что это отличная установка для забора воды. Но одно дело на бумаге, другое – на практике.

Дачники, которые используют Тайфун, говорят, что это отличный насос для водоснабжения дачного дома. Кроме этого, воду, которую накачал насос можно использовать для полива большого участка.

С его помощью не придётся ждать очередного набора воды или провести время в ожидании охлаждения насоса. Также люди делятся своим опытом набора воды из речки или озера.

В этом плане насос также подходит для использования.

Насос марки «Тайфун» позволяет набрать достаточно воды для всего дачного участка

Садоводы также рекомендуют заранее готовить насос к работе. Как это сделать?

1. Берём шланг и соединяем его с напорным патрубком. Берём для того также муфту для соединения. Она идёт в комплекте к насосу. На конеце шланга фиксируем полумуфту и резиновое кольцо. Далее вставляем шланг;
2. С помощью гибкого армированного шланга соединяем Тайфун с системой водоснабжения;
3. Соединяем электрокабель, капроновый шнур и шланг вместе;
4. Опускаем насос в колодец или скважину и запускаем его.

В интернете можно найти достаточно положительных отзывов о работе Тайфуна. Конечно, насос иногда выходит из строя и ломается. Но общая картина отзывов положительная.

Циркуляционный насос включает три составляющие: вибрационную часть, водозаборную часть и электроприводную часть. Вибрационная часть включает амортизаторы, диафрагмы, муфты и штоки. На одном конце штока находится якорь, а на втором – поршень.

Между амортизатором и диафрагмой специально сделали пустое расстояние, чтобы составляющие направляли шток во время работы Тайфуна. Они обеспечивают его герметичность и не допускают попадание воды в корпус, где находится сам электропривод – главная насосная часть Тайфуна.

Данный насос также можно опускать в котел.

Циркуляционный насос Тайфун применяют для водоснабжения жилых домов, бытовых сооружений, производственных объектов, для организации орошения на даче

Водозаборная составляющая выглядит как полость. Сверху неё находится стакан с дырками, которые осуществляют забор воды, которая качается. Здесь же находится и заборный клапан, который не позволяет обратно сливаться в отключённом состоянии насоса. Часть с электроприводом включает сердечник, две катушки и патрубок, который всасывает воду. К тому же, они залиты компаундом.

Корпус насоса сделан из чугуна, вал — из керамики. Подключается Тайфун к однофазной сети в 230 Вольт при 50 Гц. Предельное давление во время работы у насоса составляет 10 бар. Предельная температура — до 100 градусов.

Насос циркуляционный Тайфун можно использовать в воде с малой жёсткостью, в чистых, маловязких и неагрессивных и невзрывоопасных жидкостях. В них не должно быть твердых веществ, примесей или каких-либо масел. Тайфун является отличной моделью для набора воды на дачном участке.

Но если вы хотите что-то большее, то для вас существует специальная насосная станция.

Циркуляционный насос отлично справляется со своей задачей на дачных участках. Он хорошо откачивает воду из скважин и колодцев. Буквально за пару часов он способен полностью обеспечить водой весь ваш дом и заполнить дополнительные бочки. Насос Тайфун один из популярных на рынке. Покупайте его и качайте воду на здоровье!

Источник: http://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/tajfun-2

Ремонт вибрационного насоса своими руками — как отремонтировать?

Погружная насосная техника моделей вроде Ручеек и Тайфун, Нептун и Малыш, Урожай и Каштан, Босна и Джерельце, Струмок и Водолей популярна среди обитателей сельской местности. Сравнительно (с зарубежными производителями) невысокая стоимость напорного оборудования отечественного производства и высокая степень надежности (по отзывам) привлекательны для обладателей колодцев.

Не меньше чем надежность в показателях эксплуатационных характеристик и цена, дачникам импонирует возможность самостоятельного ремонта и технического обслуживания напорного оборудования. Ведь возможность быстрого решения проблемы с водой на участке из-за поломки насоса без привлечения сторонних специалистов – всегда плюс. И мужчине и сэкономленным нервам, средствам и времени его домочадцев.

Вкратце об устройстве

По большому счету, конструкция всей насосной техники для частного использования одинакова. Состоит насос из:

• корпуса, в котором есть отверстие для забора воды;
• электромагнита (динамки);
• вибратора (электрического мотора).

Из чего состоит вибрационный насос?

Для глубоких колодцев используют насосы с верхним отверстием для водозабора, для мелких колодцев – с нижним или боковым водозабором. Однако нижний водозабор грешит периодическими захватами донных примесей в воде из колодца.
к меню ↑

Принцип действия

Поскольку все вибронасосы работают на основе принципа инерции, то вся работа сводится к созданию колебаний в жидкости, которая приводится в действие мембраной диафрагмы и создает разницу между внутренним и внешним давлением. Разница созданных давлений отвечает за перекачку воды.

Изгибание диафрагмы создает вибрацию. Чем больше колебательных движений создает диафрагма, тем интенсивнее должно быть охлаждение мотора водой. Поэтому запрещено использование напорной техники без поступающей внутрь воды.

Динамка (так в народе называют электромагнит) это:

• сердечник из стали;
• две катушки медного провода, покрытого эмалью.

Чтобы установить магнит нужно закрепить  динамку и катушки внутри корпуса. Для этого заливаем все эпоксидным компаундом, который работает одновременно как изоляция и отводит от катушек к корпусу излишнее тепло для скорейшего охлаждения.

https://www.youtube.com/watch?v=z13bUEX9eQo

В составе компаунда обязательно присутствуют эпоксидка, плюс отвердитель и пластификатор (с добавлением кварцевого песка). Кварц в данном случае служит просто дополнительным теплопроводником.

Электромотор состоит из якоря со штоком, на котором установлена пружина для амортизации и поршень (резиновые). Чем лучше качество каучука, из которого изготовлены пружина и поршень, тем надежнее и экономичнее насос.

Направление штоку обеспечивает резиновая диафрагма. Она делит две рабочих части аппарата – (электрику и гидравлику)  и крепится к штоку за дистанционную муфту. Самое уязвимое место в конструкции любого насоса – резиновый клапан, который закрывает отверстия водозабора.

Вибрация диафрагмы происходит за счет того, что при поступлении тока в мотор, якорь начинает притягиваться к магниту и отбрасывается назад амортизатором в момент  смены полярности (перемагничивания полюсов).

Гидравлическая камера насоса – это пространство, которое занимают клапан и поршень.

Поршень колеблется, вода пружинит за счет воздуха растворенного и не растворенного в воде, то сжимаясь, то разжимаясь, и ее избыток выдавливается из гидравлической камеры в напорный патрубок, а, затем в шланг.

Постоянно максимальное количество рабочей жидкости в напорном аппарате обеспечивает клапан, который впускает и не дает выливаться обратно воде.

Вибрационный насос с нижним забором

Конструкция с верхним водозабором и придонным электроприводом – это классика компановки вибрационных насосов. В них двигатель лучше охлаждается, и при открытых всасывающих отверстиях может без остановки работать до семи часов. Иногда в комплекте стоит датчик перегрева (термореле).

Кстати, обратите внимание на материал, из которого изготовлен крепежный трос. Лучше, чтобы он был из капрона. Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока.

Но, перед тем как перейти к ремонту вибрационных насосов своими руками, стоит обратить внимание еще на две вещи:

• сечение кабеля с евровилкой не должна быть меньше международного стандартного 2х0,75 мм;
• шланг с диаметром внутреннего прохода не меньше 1,9 см.

к меню ↑

Ремонт вибрационного насоса

Умение самостоятельного проведения диагностики и ремонта всегда пригодится. Поэтому, в чем бы ни была причина неисправности напорного оборудования (обрыве тяги, коротком замыкании или  прорыве клапана) для осмотра внутренних проблем насос придется сперва разобрать.

Развинтите болты, которыми скреплен корпус, осмотрите коррозию, намертво засевшие болты можно срезать болгаркой. Отбейте компаунд. Проведите осмотр обмотки на катушках и чистку всех подвижных частей. Силовую катушку, если нуждается в замене, можно просто выбить из корпуса. Тестером проверьте силовой кабель, если все в норме, можно собирать обратно.

Проследите за четким совмещением отверстий для протока воды с резиновой прокладкой. Болты креплений затяните так, чтобы насос работал в привычном шумовом и вибрационном диапазоне.
к меню ↑

Причины возникновения неисправностей и варианты их решений

Если обычным осмотром и профилактикой ограничиться не удалось  и причина в обугливании кабеля или перегреве корпуса, отсутствии напора или повышенной вибрации, то отремонтировать свой вибронасос можно способами, универсальными для любой модели агрегатов.

Как показывает практика, замененный шланг или кабель запросто может снижать давление или уровень перегрева.  А снизить вибрацию поможет замена или ремонт магнита. Теперь подробнее о каждом из вариантов возникновения проблем.
к меню ↑

Гудение и слабый напор (или его отсутствие)

Гудение насоса при слабом напоре или отсутствии воды может быть вызвано тремя возможными причинами:

• разболтались гайки штока, прикрепленного к амортизатору;
• разорвался изношенный клапан;
• оборвался шток.

Сборка вибрационного насоса Ручеек

Здесь не решаема только проблема, если шток сломался или деформировался. Заменить его нечем. Если проблема в гайках – надо затянуть их до упора и зафиксировать хорошо верхнюю из них. Именно с этой гайки идет все разбалтывание. Если пришлось срезать болты, замените их шестигранными стяжными винтами. Про «заменить клапан», надеюсь, сами поняли – просто меняем его.
к меню ↑

Обугливание кабеля

Обугливается кабель или выбивает пробки. Варианта два: либо сгорела якорная обмотка, либо тестер покажет неисправность самого кабеля. Меняем то, что нужно, и должно заработать.

Если кабель невозможно поменять, потому что привод залит компаундом, то нарастить провод придется на скрутку.
к меню ↑

Усиленная вибрация и/или перегрев

Усиленная вибрация или перегрев происходят из-за отслоения магнитной части  агрегата. Источник проблемы – насос работал без воды. Как уменьшить вибрацию?

Нужно достать магнит, пропилить болгаркой сетку канавок глубиной в 2 миллиметра и сделать такие же канавки внутри корпуса. Магнит сажаем на клей и герметик, даем высохнуть и только после этого начинаем сборку.
к меню ↑

Слабый напор

Если насос работает нормально, но напор мог бы быть явно больше, то причина в низком давлении. Усилить давление, (если причина в вибраторе – зазор слишком маленький), можно при помощи насаженных на него шайб (до 11 штук в зависимости от модели аппарата).

Главное, при ремонтах насоса своими руками, помнить, что замена и регулировка всех его частей производится только при полностью обесточенном аппарате.
к меню ↑

Обзор и ремонт вибрационного насоса (видео)

Источник: http://NasosovNet.ru/repair/remont-vibratsionnyh-nasosov.html

Насос погружной тайфун

Какими техническими характеристиками обладает насос под названием Тайфун

Достаточно важным и первостепенным фактором, который должен учитывать непосредственно владелец загородного жилища, так это водообеспечение и вне зависимости от того какого типа такой участок, что запланирован для возведения либо же уже имеющий само жилище.

В любом случае водооснащение должно присутствовать и каждый определенным образом регулирует эту ситуацию при помощи различных методик либо, подключаясь к уже доступной системе, либо попросту организовывает новый источник. Естественно, для последнего варианта определенным образом потребуется насосный агрегат.

Выбирать насос Тайфун из огромного множества вполне специфическая задача, но в большинстве случаев отечественный потребитель отдает непосредственное предпочтение агрегату «Тайфун», что находится вполне в приемлемом ценовом сегменте.

Из представленной вашему вниманию статьи, вы узнаете в каких случаях используется и применяется насосный агрегат «Тайфун», что непосредственно входит в его комплектацию, а также множество отзывав, нюансов и аспектов на которые следует обратить предельное внимание с последующими рекомендациями.

Насос под названием Тайфун Характеристики

Где используется агрегат

Агрегаты такого плана непосредственно предназначены для организации автономного водооснащения для индивидуального рода потребностей.

Насос Тайфун отличается невероятно великолепным уровнем эффективности, а также способны в полной мере обеспечить необходимый уровень относительно подачи жидкости для организации полноценного типы системы с независимым уровнем снабжения.

Такого типа насосы способны применятся для различного типа источников, но преимущественно для искусственно организованных.

Следует также обратить предельное внимание на тот фактор, что при рассмотрении насосных агрегатов такого типа, как «Тайфун», непременным условием для его требуемого уровня эксплуатации будет диаметр, что будет не менее чем сто двадцать пять миллиметров.

Технические параметры насоса Тайфун

Водяной столб достигает в таком агрегате показателя в девяносто метров, а его давление приравнивается в девять бар, с максимальным уровнем производительности в две с половиной тысячи литров за час. Для забора жидкости применяется непосредственно двухклапанная система, что позволяет также использовать такой агрегат в достаточно длительном режиме, что является естественно хорошим показателем.

Выбирая насос под названием Тайфун следует обратить непосредственно внимание и на тот фактор, что такой агрегат может представляться в одной из двух возможных модификаций, что различны вариацией тепловой защиты.

Благодаря чему устройство способно при возможности определенного перегрева использовать функцию автоматического отключения, что обезопасит его и оставит в сохранности не позволяя выйти из строя, который вполне возможен при недостаточном количестве жидкости в источнике.

Благодаря наличию пары специализированных клапанов, вся жидкость, что будет подаваться наверх, способствует дополнительному охлаждению.

Такой тип конструкции применим в некоторых моделях, но не во всех присутствует, что делает еще одним преимуществом такой модели, благодаря чему вполне возможно эксплуатировать такое устройство без каких-либо трудностей и возможных нюансов в течение более чем десяти лет, что оглашает непосредственно сам производитель.

Обратите также предельное внимание и на комплектационный состав, что при обустройстве автоматизированной системы следует применять гидроаккумулятор, что обезопасит систему в целом и значительно продлит срок службы агрегата.

]

Возможная емкость способна быть до шестисот литров.

Помимо этого в обязательном порядке должна присутствовать защитного типа муфта, предназначенная для соединения шлангов распространенного размера в три четверти дюйма либо пластикового типа труб, что имеют диаметры равные двадцать пять миллиметров, капронового типа шнуры.

Погружного типа насос «Тайфун» способен начать свою работу непосредственно с закачки жидкости в сам гидроаккумулятор, что позволит обеспечить уровень давления равный показателю в три атмосферы.

По достижению необходимого показателя такое устройство будет отключаться в автоматизированном режиме, а при изменении этого показателя в нужный момент он опять запустится автоматически для дальнейшей подачи жидкости.

Следует также обратить определенно внимание и на тот фактор, что интервал уровня погружения находится в интервале от одного до пяти метров глубины, что обеспечит приемлемый уровень работы.

Насос скважинный винтовой Тайфун

Отзывы относительно агрегата

Естественно, некоторые могут сомневаться в целесообразности такого агрегата, но благодаря не только заявленным возможностям, а также и действительным возможностям, такое устройство имеет свой спрос среди отечественного потребителя, на что также определенно влияет не только уровень надежности и беспроблемного и бесперебойного уровня работы. Естественно, при соблюдении соответствующих требований, но и ценовой сегмент, в котором он находится относительно аналогичного типа агрегатов.

Достаточно большое количество отзывов положительного характера, вы вполне сможете обнаружить на различных интернет-ресурсах. Это подтверждает рациональность такого выбора, особенно, если вам требуется устройство такого типа для загородного жилища.

Источник: http://aquarem.ru/nasosnoe-oborudovanie/nasos-tajfun-tekhnicheskie-kharakteristiki-i-otzyvy-potrebitelej.html

Насосы Тайфун

Первое, на что стоит обратить внимание при покупке загородного дома – это источник воды. Независимо от того, покупается ли готовый дом или же простой участок, водоснабжение должно быть организованным.

Так как за городом подключиться к центральному водоснабжению и канализации невозможно, то решать данный вопрос необходимо самостоятельно. Есть всего два выхода из ситуации: колодец и скважина. Как в первом, так и втором варианте необходим насос, который и обеспечит подачу воды.

Среди большого ассортимента агрегатов выделяются насосы Тайфун, которые имеют явные преимущества перед своими аналогами. Давайте их изучим.

Особенности и недостатки насосов

Как уже было сказано, положительных качеств у продукции данной марки достаточно, но важно их детально рассмотреть. Так, к преимуществам относят:

• возможность применения для колодцев и скважин;
• доступные цены;
• работа на основе вибрации;
• возможность перекачки воды на длительные расстояния и по вертикали, и по горизонтали;
• дополнительное охлаждение за счет двухканальной системы забора воды;
• температура воды варьируется от 1 до 35°C;
• встроенная термозащита;
• антикорозия;
• продолжительный режим работы.

Длина шнура в среднем составляет 7 м, чего вполне достаточно для нормальной работы. При правильной эксплуатации насоса и необходимом уходе он сможет прослужить около 10 лет.

Изучение технических характеристик

Следующим шагом по изучению насосов Тайфун станет рассмотрение всех характеристик и показателей. Это позволит определить: подходит ли та или иная модель для выполнения функций, указанных потребителем? Выделяются следующие технические характеристики:

• давление – 9 Бар;
• производительность – 2500 л/час;
• забор воды через 2-х клапанную систему;
• высота водяного столба достигает 90 м;
• мощность – 240 W;
• металлический корпус;
• вес прибора – 4 кг.

Конструктивные особенности позволят использовать агрегат не только для обеспечения водоснабжения дома и организации полива, но и для откачивания воды из подвала и погреба.

Комплектация погружного насоса

Погружной насос фирмы «Тайфун» имеет стандартную комплектацию, которая включает в себя:

• готовый к работе насос, находящийся в герметическом корпусе;
• защитное кольцо;
• муфту (выступает в качестве соединителя шланги или труб);
• шнур (капроновый).

Свою работу аппарат начинает с закачивания воды в гидроаккумулятор при давлении 3 атм. Отключение и включение насоса происходит автоматически, при снижении давления до показателя 1,8 атм.

Если в колодце или скважине недостаточное количество воды, то система также автоматически отключает работу насоса Тайфун. Это снижает вероятность перегрева и выхода из строя системы.

Благодаря двум клапанам, через которые вода поднимается вверх, происходит дополнительное охлаждение.

Важно правильно провести размещение: корпус не должен касаться стенок скважины. Для этого используют защитные резиновые кольца, которые смягчают вибрации и не разрушают железобетонные кольца.

Циркуляционный насос «Тайфун»

Насос «Тайфун» может быть не только погружным, но и циркуляционным. Его применяют при обустройстве системы отопления, чтобы нагревательный элемент (вода) быстро прогревалась за счет постоянного кругооборота. Циркуляционный аппарат имеет такие технические характеристики:

• чугунный корпус;
• встроенная термозащита;
• класс изоляции электродвигателя «Н»;
• длина насоса – 18 см;
• трехскоростной двигатель;
• питание от электросети.

Что говорят потребители

Несмотря на изученные положительные стороны и высокие технические показатели, у многих все же остаются сомнения относительно покупки насоса Тайфун. Чтобы их развеять, необходимо прочесть отзывы людей, которые провели все тестирования и делают собственные выводы. Ознакомиться с ними можно в интернете на специальных форумах или тематических сайтах.

Время от времени работники компании проводят мониторинг по изучению мнений реальных пользователей продукции.

Исходя из полученных данных, можно сделать небольшие выводы: приобретать насосы компании «Тайфун» можно без всяких опасений.

Если следовать простым правилам эксплуатации и периодически проводить обслуживание, то насос будет служить надежно на протяжении многих лет. Он с легкостью справится даже с большими объемами работы, а именно:

• водообеспечение дома;
• организация полива большого участка;
• прочие хозяйственные нужды.

Приобретая погружной насос компании «Тайфун» можно не переживать о качестве и правильности работы современной бытовой техники: стиральной машинки и бойлера. Для работы с большими объемами воды лучше подключить гидроаккумулятор. Таким образом, купив продукцию отечественного производителя можно на несколько лет забыть о проблемах связанных с водоснабжением дома.

Видео

Посмотрите видео о вибрационном насосе Тайфун:

Источник: https://infoaqua.ru/nasosy-tayfun/

Вибрационные насосы — устройство, виды, ремонт своими руками

Вибрационные насосы для воды – это качественные надежные агрегаты, предназначенные для забора жидкости из скважины или колодца. Данные устройства отличаются длительными сроками эксплуатации и не требуют постоянного ухода.

Устройство вибрационного насоса

Конструкция вибронасоса состоит из таких элементов:

• Вибрационный блок;
• Амортизатор;
• Шток;
• Шайба;
• Вставка из резины;
• Резиновый поршень;
• Гайка;
• Водяной канал;
• Камера всасывания;
• Силовое устройство.

Вибрационный блок в устройстве отвечает за показатели производительности и экономичности прибора. Этот элемент состоит из якоря, вокруг которого расположен амортизатор. К якорю крепится шток, роль которого играет магнит П-образной формы. Вода из камеры нагнетания поступает в трубопровод через водяной канал.

В качестве защиты амортизатора выступает металлическое кольцо. Производительность агрегата может меняться посредством регулировки длины поршневого хода и количества шайб. Этот показатель может повышаться при увеличении длины штока. При этом поперечное сечение уменьшается.

Роль обратного клапана играет резиновая вкладка. Она препятствует вытеканию воды, попавшей в насос. В случае износа резиновых вставок напор жидкости становится меньше.

Резиновый поршень фиксируется в устройстве посредством гайки. Продолжительность его службы может меняться в зависимости от чистоты всасываемой жидкости. Если в ней много песка, то элемент приходится часто менять. Силовая часть насоса оборудуется сердечником, внутри которого находится кварцевый песок и эпоксидная смола. За всасывание воды отвечает специальная камера внутри агрегата.

Принцип работы вибрационного насоса

Зная о том, как работает вибрационный насос, его владельцу будет гораздо легче устранять неисправности агрегата. Принцип действия устройства основан на намагничивании сердечника, притягивающего вибрационную катушку. Это происходит сразу же после запуска насоса.

После этого поршень посредством стока передает движение воде и проталкивает ее дальше.

Процесс намагничивания занимает несколько секунд, за которые амортизатор пружинит и отбрасывает шток. Усилие сжимания передается жидкости, и она поступает в камеру нагнетания. Сразу же после этого вода вытекает в трубопровод.

Частота всего этого процесса может достигать количества до 100 раз в секунду.

Классификация вибрационных агрегатов для забора воды

По типу забора жидкости данные устройства делятся на два вида:

• Вибрационный насос с верхним забором воды – у такого агрегата всасывающий клапан располагается сверху. Если уровень жидкости в скважине или колодце занижен, то насос может быстро прийти в негодность;
• Устройство с нижним забором воды – данный насос гораздо чаще всасывает различные примеси почвы. Из-за этого агрегаты этого типа быстрее перегреваются и приходят в негодность. Чтобы исключить возможность перегрева, устройство должно оснащаться термической защитой.

По типу материала корпуса насосы могут быть:

• Алюминиевыми – они быстрее подвергаются образованию коррозии, однако лучше переносят механические повреждения;
• Пластиковые – не ржавеют, однако их легче повредить при ударе.

По количеству клапанов существуют такие разновидности приборов:

• Одноклапанные – отличается меньшей мощностью;
• Двухклапанные – имеют высокую мощность, но обладают более сложной конструкцией.

Многие эксперты также различают насосы по их стране-производителю. Импортные агрегаты более дорогостоящие в плане покупки и ремонта. Отечественные устройства стоят меньше, но отличаются более низким качеством.

Какие факторы следует учесть при покупке?

Чтобы выбрать действительно качественный насос, необходимо изучить ряд его свойств. К ним относится:

• Производительность устройства – для этого необходимо рассчитать приблизительное количество потребляемой воды всеми живущими в доме людьми. Максимальная производительность предлагаемых сегодня агрегатов – 1200 л./мин.;
• Напряжение сети в доме – при низком напряжении агрегат теряет напор, а при слишком высоком может перегреться. Чтобы избежать этого, следует выбирать устройства с термической защитой;
• Возможность использования агрегата зимой – такие устройства оборудуются прорезиненным проводом и универсальным переходником.

Изучив все эти факторы, вам будет гораздо легче подобрать качественный вибрационный насос, который оптимально подойдет конкретно под ваши задачи.

Рейтинг вибрационных насосов – изучаем, какой вибрационный насос лучше

Чтобы не запутаться в широком выборе устройств вибрационного типа, предлагаем изучить наш обзор наиболее качественных насосных агрегатов. В наш ТОП-4 вошли:

• • На четвертом места расположились модели компании «Тайфун». Эти устройства отличается высокой мощностью, работают от сети 220 В, и нередко используются для грязной воды. Наиболее известной считается модель «Тайфун-2». Она обладает мощностью в 240 Ватт, создает давление в 9 бар и может перекачивать воду на высоту 90 метров. Отличные технические характеристики данного насоса сделали его одним из лидеров на отечественном рынке;

• На третьем места располагаются насосы высокого давления «Калибр». Самый известный представитель – модель «Калибр НВ-200». Она способна перекачивать воду на высоту до 40 метров, имеет мощность в 200 Вт и производительность в 72 м3 за час работы;
• Второе место занимают агрегаты для чистки колодцев компании «Карапуз». Особого внимания среди них заслуживает модель «Карапуз-В» с верхним забором воды. При невысокой цене этот агрегат создает напор на высоту до 70 метров, а его производительность составляет 1 м3 за час работы;
• Лидерами нашего обзора стали насосы марки «Patriot», а именно модель «Patriot-VP». Создаваемый агрегатом напор составляет 72 метра, производительность – 1,09 м3 за час работы, а мощность – 250 Ватт. Модель отличается высоким качеством сборки и прочным корпусом.

Перечисленные модели могут дать фору любому насосу, который находится в их ценовой категории. При этом, большинство из них гораздо дешевле своих аналогов.

Несмотря на высокую надежность вибрационных насосов, со временем они ломаются. Ниже рассмотрим основные неисправности агрегатов и способы их устранения своими руками.

Вибрационный насос гудит, но не качает воду – причины и решение

Спустя определенное время после покупки каждый владелец вибрационного насоса замечает, что устройство работает, но не качает воду. Причин этому может быть несколько:

• Повреждение клапана – убедившись, что причина кроется именно в этом, следует немедленно заменить клапан новым элементом. В качестве профилактики поломки, специалисты советуют менять клапан раз в год;
• Повреждение резинового поршня – в этом случае также на помощь придет замена изношенной детали;
• Ослабление фиксации поршня – данная ситуация возникает в результате вибрации насоса. В качестве ремонта следует закрутить гайку крепление до упора или заменить ее новой деталью.

Чтобы насос не сломался в процессе эксплуатации, следует осматривать его каждые 2–3 месяца. Это поможет предотвратить перегрев устройства.

Что делать, если вибрационный насос работает, а давление не создает?

Причина этому может крыться в электрическом магните. В качестве ремонта потребуется разобрать насос и освободить магнит. Далее потребуется:

1. Размотать старые обмотки катушек и удалить остатки эпоксидной смолы;
2. Намотать новую обмотку в 10 слоев;
3. Провести кабель внутрь корпуса насоса и разделите концы кабеля на 2 части;
4. Скрутить эти концы с обмоткой магнита;
5. Установить катушку обратно в корпус.

После выполнения этой процедуры ваш насос снова будет создавать требуемое давление.

Не качает вибрационный насос – причины и ремонт

Чаще всего причиной этому может стать не столько поломка самого агрегата, сколько падение напряжение сети ниже 180 В. В таком случае агрегат следует немедленно отключить от питания и попытаться нормализовать работу электрической сети. Зачастую в этом помогает стабилизатор.

Важно также помнить, что насос не будет качать воду и при слишком высоком напряжении. В таком случае будет срабатывать автоматика агрегата – предохранитель и другие защитные элементы.

Похожие записи

Источник: https://sadovij-pomoshnik.ru/nasosnoe-oborudovanie/nasosy-dlya-skvazhin-i-kolodtsev/vibratsionnye.html

Ремонт бытовых вибрационных погружных насосов марок «Малыш», «Ручеек», «Нептун», «Урожай», «Босна», «Струмок», «Джерельце» и т.д. своими руками

Несмотря на все свои положительные качества, погружные вибрационные насосы не самые надежные и нередко ломаются по самым разным причинам. Причиной неисправности насоса могут стать проблемы с силовым магнитом или обмоткой, обрыв тяги, прорыв клапана, обрыв или короткое замыкание. Встречается немало простых неисправностей, устранить которые, казалось бы, не суть сложно.

Тем не менее, после ремонта насоса он может качать очень слабо, а то и вовсе качать перестанет. Поэтому очень важно правильно собрать и отрегулировать насос.

Для того, чтобы понять, как настроить и собрать насос правильно, необходимо хорошо знать конструкцию и принцип работы насоса, а также некоторые важные моменты его правильной регулировки, которые мы сегодня и рассмотрим…

Для того, чтобы правильно произвести диагностику неисправности насоса и в последующем иметь возможность устранить неполадки самостоятельно, сначала следует изучить принцип работы и внутреннее устройство агрегата. Особенно актуально это для тех, кто впервые сталкивается с такой проблемой как поломка вибрационного насоса и понятия не имеет о том, каким образом его можно отремонтировать.

Подробно разберем эти вопросы, используя наглядную схему.

Работа погружного насоса основана на преобразовании переменной силы тока в механические колебания якоря и поршня, которые и способствуют перемещению воды. Вибрация поршня выталкивает воду из гидравлической камеры (пространства между поршнем и клапаном) в напорный патрубок. Основные узлы насоса: корпус, электромагнит и вибратор.

Электромагнит представляет собой сердечник и две катушки, намотанные медным проводом. Помещенный в корпус насоса, он заливается компаундом, который служит не только для фиксации магнитной системы в корпусе, но и в качестве изоляционного и теплоотводящего материала.

Вибратор состоит из: якоря, штока, амортизатора. Шток запрессован в якорь, амортизатор установлен на штоке и представляет собой резиновую мембрану, качество изготовления которой определяет некоторые параметры работы насоса.

Резиновая диафрагма, фиксируемая упором, разделяет гидравлическую и электрическую камеры насоса, служит также опорой штока, определяющей его направление. В верхней части штока находится резиновый поршень.

В корпусе насоса располагается резиновый клапан, который перекрывает выходные отверстия для воды, но при отсутствии давления в насосе обеспечивает свободное ее вытекание.

Ремонт насоса своими руками — реально!

Самые распространенные неисправности насосов и способы их устранения

1.  Гудит, но не качает (либо качает очень слабо)

Чтобы понять причину, обратимся к конструкции насоса (см. схему): на штоке 7 поверх амортизатора 12 накручиваются две гайки 14. Если их крепление ослабевает, смещается и амортизатор, насос начинает работать «впустую».

Чтобы вернуть насос к нормальному режиму работы, нужно его разобрать и до упора закрутить гайки, верхнюю законтрить. Последовательность разборки насоса можно посмотреть на представленной выше схеме.

Могут возникнуть сложности со стяжными винтами (М8х40) на крышке, если они заржавели, и снять их обычным способом не получается.

  Как вариант, можно срезать их болгаркой, а при сборке заменить  стяжными винтами с шестигранной головкой.

]

Другой причиной может быть повреждение клапана вследствие большого износа. Попадающий в насос песок ускоряет этот процесс, поэтому целостность резиновых деталей стоит проверить. В случае сильного износа или разрыва клапан подлежит замене.

Обрыв штока – также одна из возможных причин, поэтому стоит проверить и его целостность. Заменить шток при его неисправности или деформации практически нереально.

2. При включении насоса в сеть выбивает пробки, обугливается кабель

Причиной подобного явления может быть сгоревшая обмотка якоря, либо неисправность кабеля.

В первом случае ремонт нецелесообразен: процесс перемотки якоря требует определенных знаний, а затраты по времени и силам не стоят результата, так как высока вероятность повторного замыкания.

Изготовить обмотку для 36В теоретически возможно, перемотав катушки с соблюдением всех параметров: толщины и марки провода; количества витков, рассчитываемого для данного напряжения, чтобы мощность осталась прежней и т.д. Но легче просто заменить обмотку на новую.

Кабель проверяем с помощью тестера. Замена кабеля в случае его неисправности возможна в некоторых случаях, так как в «Малыше», к примеру, провод в корпусе залит компаундом, лишь при необходимости увеличить длину его можно нарастить методом скрутки.

3. Сильная вибрация и перегрев насоса

Даже непродолжительная работа насоса без воды становится причиной перегрева, который может привести к сгоранию насоса.

Из-за перегрева корпус расширяется, от его поверхности отслаивается компаундная заливка, окружающая магнит, возникает вибрация.

Работа без воды в течение более продолжительного времени приводит к полному отслоению магнита. Зазор между магнитом и поршнем исчезает, перемещение поршня становится невозможным.

Привести насос к обычному состоянию и снизить возможность подобного явления в перспективе можно описанным ниже способом (способ довольно сложный и не совсем точный в применении некоторых материалов и инструментов).

Насос следует разобрать, отделив электрическую часть. Постукиванием по корпусу определяем, что магнит не закреплен внутри.

Освобождаем его из корпуса, после чего болгаркой прорезаем на нем канавки глубиной почти 2мм, в продольном и поперечном направлении. На внутренней стороне корпуса такие канавки можно прорезать в хаотическом порядке.

После этого корпус покрыть герметиком или клеем и запрессовать внутрь магнит. Когда герметик застынет, можно собирать насос.

Однако существуют модели насосов с расположенными сверху всасывающими отверстиями («Ручеек», выпускаемый ОАО «Ливгидромаш», и «Малыш М» с завода «Электродвигатель»).

Данная конструкция позволяет не только исключить забор примесей со дна скважины, но и улучшить охлаждение насоса, благодаря чему возможна безопасная работа насоса «всухую» до 7 часов.

  Снабжение насоса термореле (модель «Малыш К») увеличивает его стоимость, но обеспечивает его отключение при перепадах напряжения или перегреве.

4. Низкое давление, насос плохо качает

Происходит это при недостаточной величине зазора в вибраторе.

Если клапана в порядке, гайки на штоке не раскрутились и нет обрыва тяги, исправить ситуацию можно, добавив шайбы 11 (по 1мм) на вибратор 2.

Увеличив таким образом зазор, можно повысить давление и увеличить ход насоса.

Стоит помнить, что во время проведения данной процедуры нужно настраивать и проверять насос, то есть, количество шайб определять опытным путем до достижения нужного результата.

В данном материале нами были рассмотрены самые распространенные поломки, при которых ремонт насоса вы можете выполнить своими силами. Кстати, о том, как самостоятельно отремонтировать насосную станцию, мы рассказывали здесь.

Важные моменты при сборке и настройке насоса

Ремонт произведен, насос предстоит собрать, настроить и проверить. Данные действия требуют особого внимания и точности.

Итак, при сборке следует обращать внимание первым делом на зазор между поршнем и магнитной системой насоса, он должен быть примерно 4-5мм. Затем проверяем целостность клапана, продуваем со стороны входа воды – клапан при этом должен пропускать воздух. Поршень также должен пройти проверку на целостность, эластичность и отсутствие деформаций.

Следующим этапом определяем зазор между корпусом и клапаном, прилегающим к всасывающим  отверстиям. Оптимальная величина составляет 0,6-0,8мм, зазор нужен для свободного вытекания воды при отсутствии в насосе давления.

Собирая корпус, сопоставляем симметричные части, совмещая отверстие для протока воды в резиновой прокладке с отверстием в верхней части корпуса.

Источник: http://muzhik-v-dome.ru/vodosnabzhenie/remont-pogruzhnyih-nasosov-svoimi-rukami/

Параметры, необходимые для выбора насоса

Тем, кто собирается своими руками обеспечить загородный дом или дачу водой из скважины, важно знать, как правильно подобрать насос. Для этого его технические характеристики нужно соотнести с параметрами источника

А именно:

Определить диаметр скважины – он должен быть хотя бы на пару сантиметров больше диаметра насоса;

Установка насоса в скважину

• Знать её глубину, так как насос с небольшим напором не сможет «дотянуть» воду до поверхности и подать её под давлением в распределительную систему из глубокой скважины;
• Установить дебит источника, т.е. количество воды, которое он может дать за час или другой временной отрезок. Этот параметр соотносят с производительностью насоса: она не должна быть выше дебита, иначе агрегат будет откачивать воду быстрее, чем она снова будет набираться в скважине. А работа в «сухом» режиме приведет к его быстрой поломке;
• Также следует определить качество воды, содержание в ней песка и прочих примесей.

Модельный ряд и технические характеристики

Компания Bosna LG (Украина) выпускает три марки погружных электронасосов для чистой холодной воды “Тайфун” в литом чугунном корпусе. Все водяные помпы этой серии предназначены для работы от электрической сети с напряжением 220 В. Забор воды – нижний, что требует подвешивания этих насос на определённом расстоянии от дна.

Небольшой диаметр в 10 см даёт возможность использовать все модели в скважинах размером от 12 см. На всё оборудование Bosna LG предоставляется гарантия 12 месяцев. В комплектацию помпы входит муфта для соединения со шлангом или трубой.

“Тайфун-1”: максимальный напор – 16 м

Электронасос “Тайфун-1” модификации БВ-0.5-16-У5-М – высокопроизводительный бытовой агрегат с глубиной погружения до 16 м. Производительность данного насоса при максимальной глубине погружения составляет 35 л/мин, при глубине 3 м – 50 л/мин. Насосный аппарат способен качать воду с глубины до 8 м.

Оборудование оснащено встроенной системой защиты от перегрева и двухканальной системой водозабора для дополнительного охлаждения корпуса в процессе работы.

Вибрационный насос с логотипом Тайфун

Крепление погружного насоса за проушины

Установка в ствол скважины

Устройство для нижнего забора воды

Подключение напорного шланга к вибрационнику

Выходной патрубок расположен в верхней части агрегата

Полностью подготовленный к работе Тайфун

Ремонтопригодность — веский приоритет вибрационных насосов

“Тайфун-2”: максимальный напор – 90 м

Насос модификации БВ-0.25-40-У5М способен транспортировать воду на расстояние в 90 м, что включает откачку из ствола скважины, перемещение по горизонтальным и вертикальным участкам водопровода к потребителю. Это могут только очень дорогостоящие импортные помпы.

Производительность электронасоса зависит от расстояния между ним и выработкой:

• 90-80 м – 8 л/мин;
• 40 м – 15 л/мин;
• 10 м – 30 л/мин;
• 5 м – 40л/мин.

Насос оснащён встроенной термозащитой и двухканальной системой водозабора для наилучшего охлаждения. Данный насос является базой для насосной станции бытового назначения “Тайфун”, выпускаемой компанией Bosna LG.

Насосы «Тайфун» превосходят аналогичные водяные помпы по глубине погружения и производительности в несколько раз благодаря особому запатентованному конструктивному решению

“Тайфун-3”: блок автоматики и максимальный напор – 90 м

Электронасос БВ-0.25-40-У5М с УЗН (устройство защиты от наводок) – уникальное оборудование для бытового использования в условиях нестабильного электропитания. Агрегат оснащён блоком автоматики УЗН, встроенным в электрошнур. УЗН выравнивает перепады напряжения в сети в диапазоне 190-250 В до рабочего.

Перепады напряжения никак не отражаются на производительности насоса, не приводят к его перегреву и выходу из строя, что особенно важно для дачников, с нестабильной системой энергоснабжения. Насос запускается в работу плавно, это имеет большое значение, т.к

пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин

Насос запускается в работу плавно, это имеет большое значение, т.к. пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения – 90 м, при этом производительность насоса составляет 8 л/мин.

Все помпы “Тайфун” рассчитаны на продолжительную работу без остановки и имеют показатели влагозащищённости уровня IPx8.

“Тайфун-3” автоматически отключается при превышении напряжения максимально допустимых значений и автоматически включается при нормализации напряжения в электросети

Подготовка насоса к работе

Для ввода электронасосов “Тайфун” в эксплуатацию необходимо:

1. Соединить шланг с выходным напорным патрубком, используя соединительную муфту, идущую в комплекте. Для этого нужно плотно навинтить полумуфту на резьбу патрубка, а затем установить отрезок трубки внутрь шланга. На конец шланга надеть полумуфту, втулку и резиновое кольцо, а затем вставить шланг до упора. Вместо шланга можно применять пластиковые трубы размером 3/4″.
2. Соединение насоса “Тайфун” с системой водоснабжения осуществляется только посредством гибкого армированного шланга. Диаметр шланга должен соответствовать размеру труб. Не допускается использование армированного шланга меньшего диаметра для усиления напора, т.к. это создаст существенную нагрузку на работающую помпу.
3. В имеющиеся проушины (крепления) насоса необходимо продеть капроновый шнур для подвешивания агрегата. Узел, который будет закреплять шнур лучше всего расположить на расстоянии не менее 10-15 см от отверстий всасывающего стакана, чтобы предотвратить попадания шнура в насос.
4. Длина питающего электрокабеля у насосов “Тайфун” составляет максимум 10 м. Если этой длины не хватает, необходимо использовать влагозащищённый удлинитель. Запрещается наращивать электрокабель самостоятельно!
5. Скрепить электрокабель, шланг и капроновый шнур вместе, используя хомуты или обычную изоленту через каждые 1-1,5 м.
6. Опустить насос в воду, чтобы электрокабель не натягивался слишком сильно, и закрепить его на удерживающем устройстве, например на колодезной перекладине. При установки оборудования в скважину перед спуском необходимо надеть на агрегат резиновые кольца.

При креплении насоса кончики шнура желательно оплавить. Для подвешивания в выработках и источниках вибрационных модификаций с логотипом Тайфун нельзя применять стальной трос. От постоянной вибрации он разрушится.

Насос “Тайфун” должен быть подвешен так, чтобы в процессе работы он не касался стенок и дна. Расстояние от водозаборного стакана до дна должно быть не менее 40 см.

Что такое насос циркуляционный Тайфун

Циркуляционный насос включает три составляющие: вибрационную часть, водозаборную часть и электроприводную часть. Вибрационная часть включает амортизаторы, диафрагмы, муфты и штоки. На одном конце штока находится якорь, а на втором – поршень. Между амортизатором и диафрагмой специально сделали пустое расстояние, чтобы составляющие направляли шток во время работы Тайфуна. Они обеспечивают его герметичность и не допускают попадание воды в корпус, где находится сам электропривод – главная насосная часть Тайфуна. Данный насос также можно опускать в котел.

Водозаборная составляющая выглядит как полость. Сверху неё находится стакан с дырками, которые осуществляют забор воды, которая качается. Здесь же находится и заборный клапан, который не позволяет обратно сливаться в отключённом состоянии насоса. Часть с электроприводом включает сердечник, две катушки и патрубок, который всасывает воду. К тому же, они залиты компаундом.

Корпус насоса сделан из чугуна, вал — из керамики. Подключается Тайфун к однофазной сети в 230 Вольт при 50 Гц. Предельное давление во время работы у насоса составляет 10 бар. Предельная температура — до 100 градусов. Насос циркуляционный Тайфун можно использовать в воде с малой жёсткостью, в чистых, маловязких и неагрессивных и невзрывоопасных жидкостях. В них не должно быть твердых веществ, примесей или каких-либо масел. Тайфун является отличной моделью для набора воды на дачном участке. Но если вы хотите что-то большее, то для вас существует специальная насосная станция.

Подготовка насоса к работе

Для ввода в эксплуатацию электронасосов «Тайфун» необходимо:

1. Подсоедините шланг к сливному отверстию с помощью прилагаемого фитинга. Для этого плотно навинтите полумуфту на резьбу патрубка, затем установите в трубу отрезок трубы. В конце трубки вставьте полумуфту, втулку и резиновое кольцо, затем вставьте трубку до упора. Вместо трубки можно использовать пластиковую трубку 3/4 дюйма″.
2. Подключение насоса Тайфун к водопроводу производится только через армированный шланг. Диаметр трубы должен соответствовать размеру труб. Запрещается использовать армированный шланг меньшего диаметра для увеличения давления, так как это приведет к нагрузке на насос во время его работы.
3. нейлоновый шнур должен быть продет через существующие втулки (крепления) насоса, чтобы подвесить агрегат. Узел, фиксирующий кабель, лучше всего размещать на расстоянии не менее 10-15 см от отверстий на присоске, чтобы предотвратить попадание кабеля в насос.
4. Длина кабеля питания для насосов Typhoon составляет не более 10 м. Если этой длины недостаточно, необходимо использовать водонепроницаемый удлинительный кабель. Самостоятельно протягивать шнур питания запрещено!
5. Скрепите вместе электрический провод, шланг и нейлоновый шнур с помощью стяжек или обычной изоленты через каждые 1–1,5 м.
6. Погрузите насос в воду, чтобы электрический кабель не был слишком туго натянут, и прикрепите его к удерживающему устройству, например, штанге. При установке оборудования в колодец, перед выполнением необходимо надеть на агрегат резиновые кольца.

При подключении насоса рекомендуется оплавить концы кабеля. Для подвешивания на месте и модификации источников вибрации с логотипом «Тайфун» стальной трос использовать нельзя. Он разрушится от постоянной вибрации.

Крепление трубы к выхлопной трубе возможно с помощью хомута, но для гарантии герметичности производитель рекомендует делать это только с помощью штуцера, входящего в комплект

Насос Тайфун необходимо подвесить так, чтобы он не касался стенок и днища во время работы. Расстояние от чаши для подачи воды до дна должно быть не менее 40 см.

Галерея изображенийФотографии из Общим недостатком вибронасоса Тайфун в сборе является отсутствие контргаек под болтами, в результате чего болтовые соединения часто выходят из зацепления. Установка контргаек предотвращает ослабление соединений и последующее повреждение корпуса. В результате ресурс насосного оборудования значительно увеличивается. Если агрегат громко гудит, но плохо перекачивает воду и наблюдается перепад давления, насос придется разбирать для проведения более сложного ремонта. Чаще всего ремонт заключается в замена наиболее нагруженной части насоса – резинового поршня Возможно, проблема решается банальной заменой погнутой шайбы, прижимающей поршень к штоку.Во время ремонта стоит удалить ржавчину, отложения кальция и нагар отложения на электрических и механических частях корпуса агрегата. Установленная на место крышка корпуса затягивается болтами, под которые также рекомендуется использовать контргайки. Соединения затянуты аккуратно, но надежно. Подготовка вибратора к работе. Капитальный ремонт конструкции вибрационного насоса. Разборка насоса в сборе для внутреннего ремонта. Изношенный резиновый поршень вибратора. Замена деформированной поршневой шайбы крышка корпуса вибрационного насоса

Компрессор 408EG «Тайфун» с фонарем в кейсе

Компрессор с одним цилиндром прост в использовании, цена на него очень низкая, устройство могут купить водители легковых машин. Если такая техника находится в багажнике, то не страшны проколотые колеса. Устройство подключается к бортовой сети авто, оно очень легкое, им сможет без труда воспользоваться любой человек. В кейсе для хранения лежит фонарь с диодом, способный осветить место выполнения работ. Контролировать давление в колесе в процессе его накачивания можно с помощью удобного цифрового манометра.

Автомобильный компрессор 408EG

Перед покупкой компрессора необходимо ознакомиться с отзывами на все понравившиеся модели и изучить их технические характеристики на официальном сайте производителя. С помощью качественного и надежного устройства можно выполнить ремонт авто в кратчайшие сроки даже в неблагоприятных условиях: на ночной трассе или в плохую погоду

Это особенно важно для людей, отправляющихся в дальние поездки или часто путешествующих по загородным трассам. Именно для них прочный металлический кейс с компрессором станет идеальным подарочным набором

Регулировка агрегатов “Тайфун”

Как и другие электронасосы вибрационного типа “Тайфуны” нуждаются в регулировке, чтобы оборудование работало с требуемыми параметрами. Регулировка – это подбор оптимального расстояния между якорем и сердечником, а также между клапанами и рабочим поршнем.

Для выставления рабочего зазора между сердечником и якорем необходимо, чтобы напряжение в электросети было именно 220 В. Добиться этого можно используя стабилизатор электросети. Низкое напряжение снижает производительность и напорные характеристики вибронасоса, а повышенное – приводит к возникновению излишней нагрузки.

В среднем зазор между сердечником и якорем для нормальной работы агрегата составляет 4,3-5 мм. При наличии специальных инструментов можно самостоятельно отрегулировать этот показатель, однако учитывая сложность разборки и обратной сборки электроприводной части насоса, лучше доверить эту регулировку специалистам сервисного центра.

Самостоятельно вы можете отрегулировать положение шайб на штоке, располагающихся между якорем и амортизатором. Шайбы отвечают за производительные характеристики электронасоса, а также за его КПД.

Добавив шайбы, вы получите более высокую производительность

Здесь важно не зафиксировать шайбы слишком близко друг к другу, т.к. это приведёт к соударению якоря и сердечника

В процессе подключения погружного насоса необходимо проследить, чтобы не было утечек в системе водоснабжения, т.к. они могут стать причиной нестабильной подачи воды (+)

Шайбы, которые находятся под поршнем, отвечают за общий напор помпы, путём воздействия на рабочий поршень. Если добавить шайбы здесь, то поршень будет плотнее прилегать и напор возрастёт, уменьшая шайбы – напор снижаем.

Регулировкой можно добиться оптимальных показателей работы электронасоса “Тайфун”, например, уменьшить напор, увеличив при этом производительность и КПД.

Производить регулировку насосов “Тайфун” рекомендуется, если один из его параметров не соответствует указанным в паспорте, когда они не связаны с колебаниями напряжения в электросети

Модельный ряд и технические характеристики

Компания Bosna LG выпускает три марки погружных электронасосов для чистой холодной воды «Тайфун» в литом чугунном корпусе. Все водяные помпы этой серии предназначены для работы от электрической сети с напряжением 220В. Забор воды — нижний, что требует подвешивания этих насос на определённом расстоянии от дна.

Небольшой диаметр — 10 см даёт возможность использовать все модели в скважинах размеров от 12 см. На всё оборудование Bosna LG предоставляется гарантия 12 месяцев от производителя. В комплектацию помпы входит муфта для соединения со шлангом или трубой.

«Тайфун-1»: глубина погружения — 16 м

Электронасос Насос «Тайфун-1» модификации БВ-0.5-16-У5-М — высокопроизводительный бытовой агрегат с глубиной погружения до 16 м. Производительность данного насоса при максимальной глубине погружения составляет 35 л/мин, при глубине 3 м — 50 л/мин.

Максимальный напор, создаваемый насосом — 30 м. Оборудование оснащено встроенной системой защиты от перегрева и двухканальной системой водозабора для дополнительного охлаждения корпуса в процессе работы.

«Тайфун-2»: глубина погружения — 90 м

Насос модификации БВ-0.25-40-У5М способен подавать воду с глубины 90 м, что могут только очень дорогостоящие импортные помпы. Производительность электронасоса зависит от глубины его расположения: 90-80 м — 8 л/мин, 40 м — 15 л/мин, 10 м — 30 л/мин, 5 м — 40л/мин.

Насос оснащён встроенной термозащитой и двухканальной системой водозабора для наилучшего охлаждения. Данный насос является базой для насосной стации бытового назначения «Тайфун», выпускаемой компанией Bosna LG.

«Тайфун-3»: блок автоматики и глубина погружения — 90 м

Электронасос БВ-0.25-40-У5М с УЗН (устройство защиты от наводок) — уникальное оборудование для бытового использования в условиях нестабильного электропитания. Агрегат оснащён блоком автоматики УЗН, встроенным в электрошнур. УЗН выравнивает перепады напряжения в сети в диапазоне 190-250В до рабочего.

Перепады напряжения никак не отражаются на производительности насоса, не приводят к его перегреву и выходу из строя, что особенно важно для дачников, с нестабильной системой энергоснабжения. Насос запускается в работу плавно, это имеет большое значение, т.к

пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения — 90 м, при этом производительность насоса составляет 8 л/мин.

Все помпы «Тайфун» рассчитаны на продолжительную работу без остановки и имеют показатели влагозащищённости уровня IPx8.

Методики крепежа

Начнем с того, что методы крепежа целиком и полностью зависят от параметров подвешиваемого объекта (размеры, вес), и уже отталкиваясь от полученных данных, вы сможете получить ответ на вопрос – можно ли вешать кухонные шкафы на гипсокартон.

Профессиональные методики

1. Наиболее популярный и доступный даже для новичков способ – крепление кухонных шкафов на гипсокартон с помощью дюбель “бабочек и специальных дюбелей для гипсокартона.

При креплении шкафов на так называемые “бабочки”, в стене необходимо сделать отверстия, и затем установить крепеж. При завинчивании самореза в “бабочку”, усики этого вида дюбеля расползаются в разные стороны и плотно прижимают установленное крепление к поверхности ГКЛ.

Принцип работы дюбеля “бабочка”

В случае монтажа шкафа на специальные дюбеля – в полость материала, отверткой, завинчивается дюбель и только затем вкручивается крепежный болт (шуруп). Данный метод позволяет крепить только легкие конструкции, масса которых со всем содержимым не превышает 5 кг.

дюбель-гвоздь; 2. дюбель “улитка”; 3. дюбель “бабочка;

1. Второй способ – крепление на гипсокартон кухонных шкафов с помощью монтажных реек. Главная особенность такой технологии крепежа – монтажные планки крепятся к листу гипсокартона, а не к подвешиваемой конструкции. Фиксируются планки в нескольких местах (как к ГКЛ, так и к металлопрофилю, расположенному под гипсокартоном). Фиксация производится саморезами.

Монтажные рейки под навесные шкафы

После окончания монтажных работ, на такие планки можно повесить шкафчик, масса которого в полной укомплектованности не будет превышать 15 кг. Но у данного метода есть один существенный минус – применение неэстетичных креплений, которые вряд ли украсят вашу кухню.

Если вам нужно повесить на стену более громоздкие и тяжелые шкафы, то есть и другие варианты надежной фиксации, которые помогут вам выполнить данную работу своими руками:

В качестве крепежа можно использовать удлиненные анкерные болты – такой крепеж позволит прикрепить к стене громоздкие кухонные шкафы и даже бытовую технику.

Для того чтобы их закрепить, следует пробурить перфоратором глубокие отверстия через гипсокартон в самом основании. В полученные отверстия вставляем анкерные болты и зажимаем их там с помощи обыкновенных гаечных ключей.

Такой способ крепления актуален только при наличии стен-оснований (для гипсокартонной перегородки такой вариант крепления не применим);

Установка анкерного болта

Цена на закладные приравнивается к нулю – их легко можно изготовить из остатков строительных материалов.

Нетрадиционные методы крепления

1. Так, тяжелый кухонный шкаф, подвешенный на гипсокартонную стену, можно дополнительно закрепить к потолку, используя декоративные тросы;

Отверстие в полке под трос

1. В качестве дополнительных элементов крепления кухонных шкафов, специалисты нередко применяют декоративные хромированные трубки – они прикручиваются к полу и устанавливаются в виде каркаса, на который и приходится основой вес подвесной конструкции;

Для того чтобы крепление подвесных шкафов производилось как можно качественнее и продуктивней, необходимо соблюдать несколько рекомендаций:

• Применять только те крепежные элементы, которые имеют сертификат качества и соответствуют эстетическим нормам;
• При разметке мест крепления необходимо использовать строительный уровень, а не выполнять работы на глаз – правильная разметка позволит вам равномерно распределить нагрузку на все точки крепления.

Если вы будете выполнять все вышеописанные предписания и рекомендации, то у вас наверняка получится надежная крепежная система, которая спокойно прослужит до следующего ремонта.

Помимо шкафов, представленные методики позволяют крепить к стенам любые другие подвесные аксессуары и атрибуты (вытяжки, кондиционеры, карнизы, гардины и картины). Все вышеназванные работы без проблем выполняются новичками, без привлечения дорогостоящих специалистов.

Полочка на гипсокартоне под различные аксессуары

Устройство и принцип работы

Модель относится к вибрационным агрегатам погружного типа. Традиционно для такого вида насосного оборудования корпус устройства разделён на две камеры – первая предназначена для двигателя и магнитной катушки, вторая, выполненная в форме цилиндра, используется в качестве насосного отсека, имеет встроенный якорь и поршни.

Забор воды происходит по двухканальной системе – насосный отсек оснащён сразу двумя клапанами, обеспечивающими вход и свободный отток воды при отсутствии давления.

Рабочие камеры разграничены эластичной диафрагмой и амортизатором, обеспечивающим герметичность моторного отсека. Электропривод включает в себя две магнитные катушки, напорный патрубок и сердечник – все детали во избежание попадания воды и обеспечения надёжности конструкции залиты эпоксидным компаундом.

Принцип действия агрегата основан на использовании колебаний якоря и поршней, вызванных электромагнитным полем катушек. Особую надёжность конструкции обеспечивает запатентованная брендом форма втулки и направляющей штока.

Все модификации водяной вибрационной помпы “Тайфун” включают три основных узла:

1. Вибрационная часть. Состоит из амортизатора, диафрагмы, муфты, штока. На одном из концов штока расположен якорь, а на другом – поршень. Между амортизатором и диафрагмой имеется определённое расстояние, оба элемента направляют шток в процессе эксплуатации электронасоса и обеспечивают его герметичность, предотвращая попадание воды в ту часть корпуса, где расположен электропривод.
2. Водозаборная часть. Представляет собой полость, вверху которой расположен стакан с отверстиями для забора перекачиваемой воды и обратный клапан, препятствующий обратному сливу и в случаях, когда насос отключен.
3. Электроприводная часть. Состоит из сердечника, двух катушек и всасывающего напорного патрубка. Эти части расположены в корпусе и залиты компаундом с фракциями кварцевого песка.

Компаунд фиксирует электромагнит и изолирует обмотки катушек, защищая их от проникновения воды. Кварцевый песок повышает теплоотведение из электроприводной части.

Сердечник представляет собой П-образную фигуру из пластин, выполненных из трансформаторной стали. На сердечник намотан эмальпровод с определённым количеством витков, изолированный специальным лаковым покрытием.

Принцип работы основан на переменном токе, который при помощи амортизатора преобразуется в механические колебания, передающиеся на поршень и якорь. Вода попадает внутрь насоса через отверстия водозабора и оказывается в камере, где находятся поршень и клапаны.

Поршень под воздействием колебаний начинает совершать возвратно-поступательные движения, создавая гидравлический удар в стакане с отверстиями. Клапаны закрывают отверстия, и вода оказывается в камере, откуда выбрасывается под давлением через двухканальную систему в выходящий напорный патрубок.

Выводы и полезные видео по теме

Обзор электронасоса «Тайфун-2”:

Обзор электронасоса «Тайфун-3» с УЗН:

Электронасосы украинского производства «Тайфун» отличаются высокой производительностью и не имеют аналогов по глубине погружения. Соотношение между стоимостью и качеством этих насосов наиболее оптимальное.

Техника отлично подойдет тем хозяевам, которые ищут электронасос для круглогодичного водоснабжения частного дома из глубоких артезианских скважин или открытых источников воды.

Есть ли у вас личный опыт монтажа и эксплуатации насосов Тайфун? Хотите поделиться впечатлениями об использовании или задать вопросы по теме? Пожалуйста, оставляйте комментарии – форму обратной связи можно найти ниже.

Источник – https://sovet-ingenera.com/vodosnab/nasosy/vodyanoj-nasos-tajfun.html
