Новаторская литий-ионная вспышка для фотоаппаратов TTL

Новаторская литий-ионная вспышка для фотоаппаратов TTL

Для Фудзи

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

GODOX Photo Equipment Co., Ltd.
Добавить здание 2, промышленная зона Яочуань, община Танвэй, улица Фухай, район Баоань, Шэньчжэнь 518103, Китай
Тел: + 86-755-29609320 (8062)
Факс: + 86-755-25723423
E-mail: godox@godox.com
http://www.godox.com

705-В862Ф0-00
Сделано в Китае

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

GODOX Photo Equipment Co., Ltd.
Добавить здание 2, промышленная зона Яочуань, община Танвэй, улица Фухай, район Баоань, Шэньчжэнь 518103, Китай
Тел: + 86-755-29609320 (8062)
Факс: + 86-755-25723423
E-mail: godox@godox.com
http://www.godox.com

705-В862Ф0-00
Сделано в Китае

Перед использованием этого продукта:
Пожалуйста, внимательно прочтите это руководство пользователя, чтобы обеспечить вашу безопасность и правильную работу этого продукта. Сохраните для использования в будущем.

предисловие

Благодарим вас за покупку этого продукта.
Эта фотовспышка V860IIF применяется к камерам серии Fuji и совместима с автовспышкой TTL. С этой вспышкой, совместимой с TTL, ваша съемка станет проще. Вы можете легко добиться правильной экспозиции при съемке со вспышкой даже в сложных условиях с изменяющимся освещением. Особенности этой фотовспышки:

GN6O (м ISO 100, @ 200 мм). 22 шага от 1/1 до 1/128.

Полностью поддерживает вспышку камеры Fuji серии TTL. Может работать в качестве ведущего или ведомого устройства в группе беспроводной вспышки.

Используйте точечно-матричную ЖК-панель для четких и удобных операций.

Со встроенной беспроводной системой дистанционного управления 2.4 ГГц для поддержки передачи и приема.

Предоставляется множество функций, включая HSS (до 1/8000 с), синхронизацию по второй шторке, FEC и т. д.

Используйте дополнительный FT-16S для настройки параметров вспышки и запуска вспышки.

Стабильная консистенция и цветовая температура при хорошем равномерном освещении.

Поддержка с обновлением прошивки.

Совместимые модели камер

Камеры Fuji делятся на три типа в зависимости от способов управления вспышкой камеры:

A Х-Про2, Х-Т20, Х-Т2, Х-Т1

B X-защита, X-T10, X-E1, X-A3

C Х100Ф, Х100Т

Совместимые модели камер и поддержка функций

Вспышка камеры 2.4G беспроводное управление

камера TTL вспышка M Ручная вспышка Мульти Стробо
-сколиотическая вспышка TTL вспышка M Ручная вспышка Мульти Стробо
скопическая вспышка

Стандарт REAR HSS (FP) ст андард REAR HSS (FP) Стэн-
Dard REAR HSS (FP) Стандарт REAR HSS (FP)

A √ √ √ √ √ √ √ √ √ √ √ √ √ √

B V — — √ — — √ √ — — √ — — √

C √ √ √ √ √ √ V V √ — √ √ — √

Подсветка автофокусировки

A √

B —

C —

X100T не имеет функции синхронизации по второй шторке (REAR).

Вспомогательный луч света для автофокусировки загорается при низкой скорости затвора (< 200).

X100T не имеет функции синхронизации по второй шторке (REAR).

Вспомогательный луч света для автофокусировки загорается при низкой скорости затвора (< 200).

В этой таблице перечислены только протестированные модели камер, а не все камеры Fuji. Для совместимости с другими моделями камер рекомендуется провести самотестирование.

Права на изменение этой таблицы сохраняются.

Для вашей безопасности |

Всегда держите этот продукт сухим. Не использовать под дождем или в damp условиях.
Всегда держите этот продукт сухим. Не использовать под дождем или в damp условиях.
Этот продукт содержит большое количествоtagе электронные части. Прикосновение к высокой громкостиtagЦепь внутри него может привести к поражению электрическим током. Не разбирать. В случае необходимости ремонта данное изделие следует отправить в авторизованный сервисный центр.
Прекратите использовать этот продукт, если он сломался из-за выдавливания, падения или сильного удара. В противном случае возможно поражение электрическим током при прикосновении к электронным частям внутри него.
Прекратите использовать этот продукт, если он сломался из-за выдавливания, падения или сильного удара. В противном случае возможно поражение электрическим током при прикосновении к электронным частям внутри него.
Не направляйте вспышку прямо в глаза (особенно детям) на близком расстоянии. В противном случае могут возникнуть нарушения зрения. При съемке детей держите вспышку на расстоянии не менее 1 метра (3.3 фута) от них. Использование отраженной вспышки
также рекомендуется уменьшить интенсивность света.
Не используйте вспышку в присутствии горючих газов, химикатов и других подобных материалов. При определенных обстоятельствах эти материалы могут быть чувствительны к сильному свету, излучаемому этой вспышкой, что может привести к возгоранию или электромагнитным помехам.
Не используйте вспышку в присутствии горючих газов, химикатов и других подобных материалов. При определенных обстоятельствах эти материалы могут быть чувствительны к сильному свету, излучаемому этой вспышкой, что может привести к возгоранию или электромагнитным помехам.
Не оставляйте и не храните вспышку в местах, где температура окружающей среды превышает 50°C (например, в автомобиле). В противном случае электронные компоненты могут быть повреждены.

Условные обозначения, используемые в данном руководстве

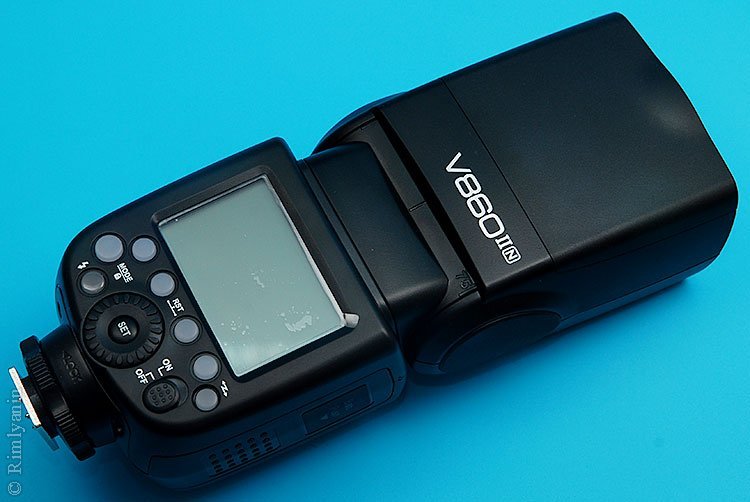

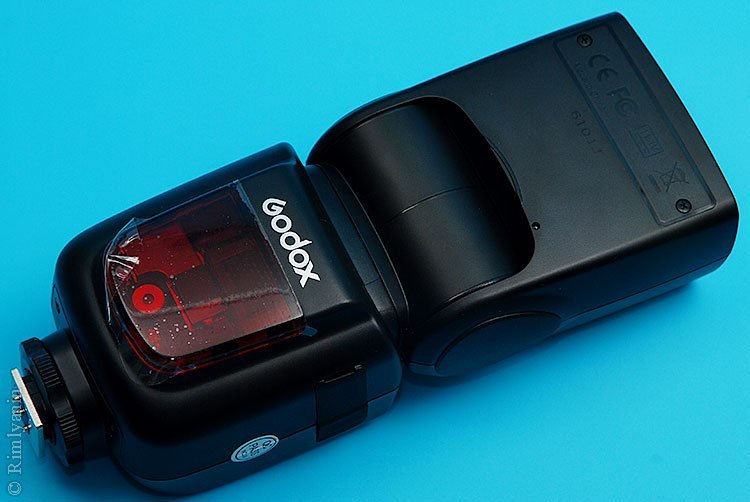

Наименование частей

• Тело

01. Световая панель

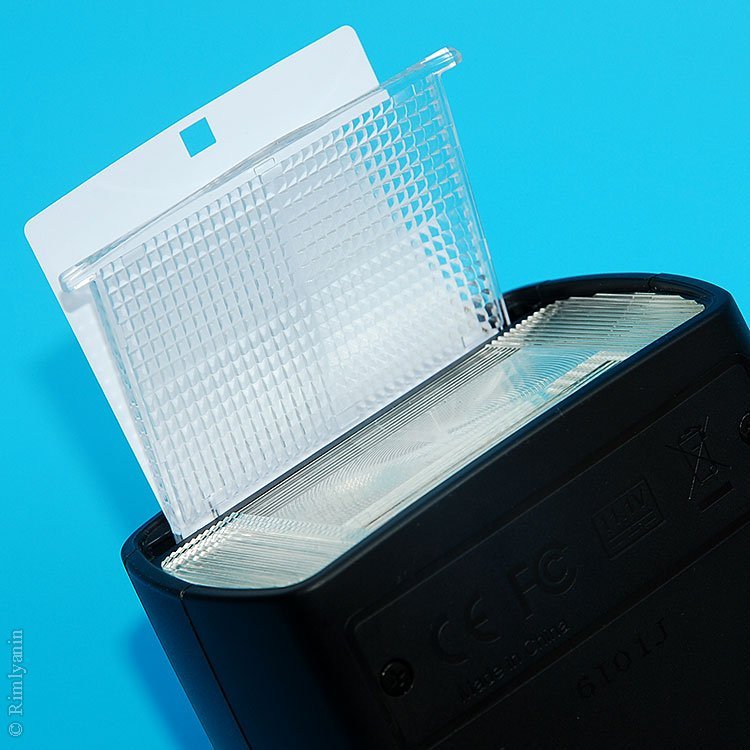

02. Встроенная широкая панель.
03. Головка вспышки
04. Датчик оптического контроля.
05. Порт беспроводного управления
06. Домкрат Syne Cord
07. Ботинок 08. ЖК-панель с точечной матрицей
09. Стопорное кольцо
10. Батарейный отсек

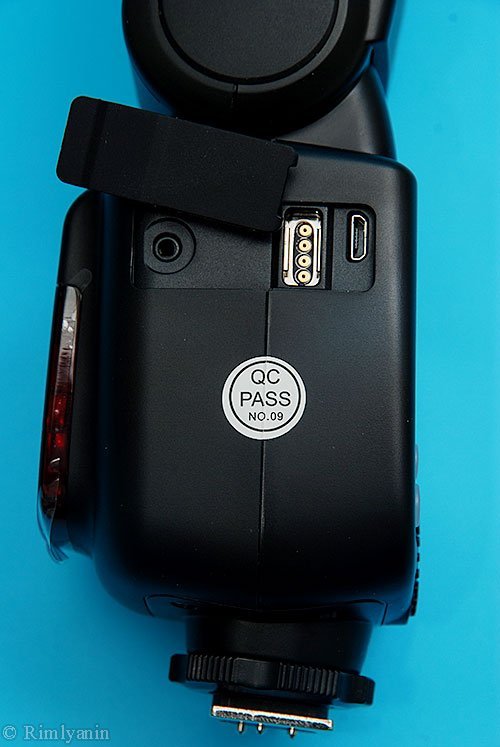

11. Порт USB.
12. Индикатор готовности ведомой флэш-памяти
13. Вспомогательный луч фокусировки.

• Тело

01. Световая панель
02. Встроенная широкая панель.
03. Головка вспышки
04. Датчик оптического контроля.
05. Порт беспроводного управления
06. Домкрат Syne Cord
07. Ботинок 08. ЖК-панель с точечной матрицей
09. Стопорное кольцо
10. Батарейный отсек
11. Порт USB.
12. Индикатор готовности ведомой флэш-памяти
13. Вспомогательный луч фокусировки.

• Панель управления

• ЖК-панель

1. Автовспышка TTL

2. M Ручная вспышка

3. Мульти стробоскопическая вспышка

4. Съемка радиопередачи

• Основной блок

• Ведомый блок

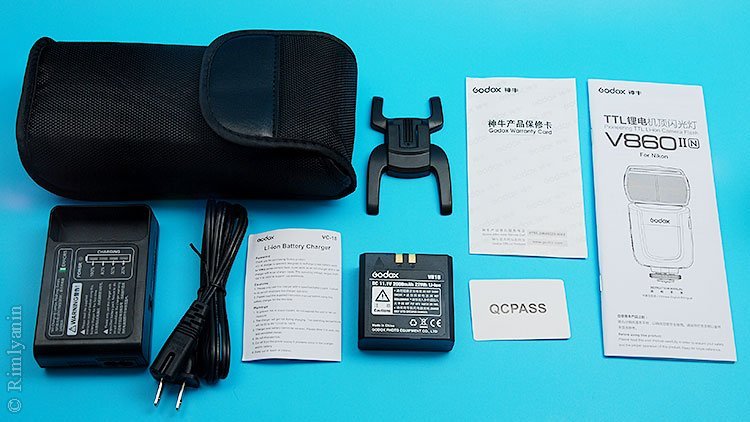

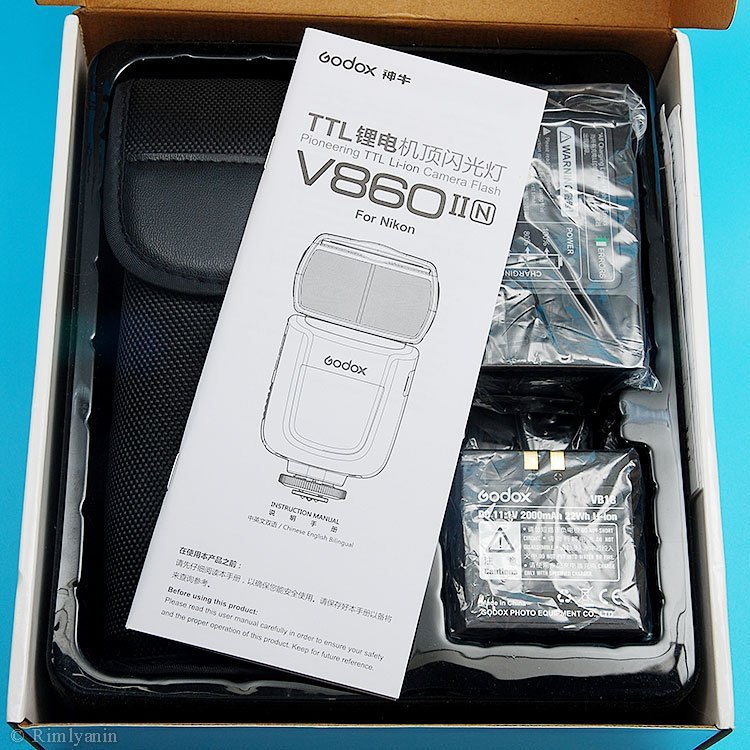

• Что входит в комплект V860IIF?

Вспышка 2. Литий-ионный аккумулятор 3. Зарядное устройство

Кабель для зарядного устройства 5. Мини-подставка

Защитный чехол 7. Инструкция по эксплуатации

Что в коробке с V860IIF (только флэш-память)?

1. Вспышка 5. Мини-подставка 6. Защитный чехол 7. Руководство по эксплуатации.

• Отдельно продаваемые аксессуары
Для достижения наилучших фотоэффектов продукт можно использовать в сочетании со следующими аксессуарами, продаваемыми отдельно:
Беспроводной триггер вспышки X1T-F, управление питанием и триггером FT-16S, мини-софтбокс, белый и серебристый отражатель, соты, цветные гели, Snoot и т. д.

• Отдельно продаваемые аксессуары
Для достижения наилучших фотоэффектов продукт можно использовать в сочетании со следующими аксессуарами, продаваемыми отдельно:
Беспроводной триггер вспышки X1T-F, управление питанием и триггером FT-16S, мини-софтбокс, белый и серебристый отражатель, соты, цветные гели, Snoot и т. д.

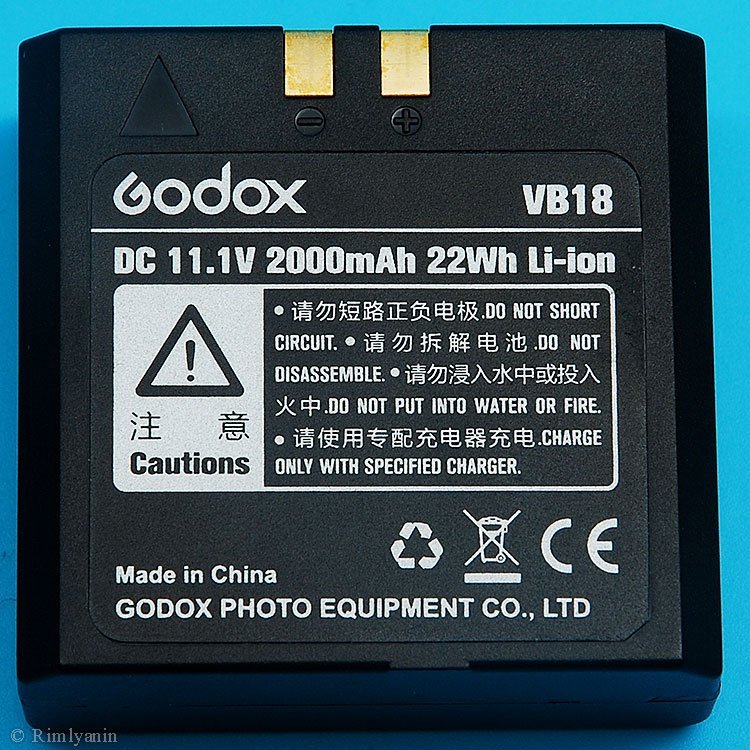

Батарея

• Особенности

В этой вспышке используется литий-ионный полимерный аккумулятор с длительным сроком службы. Доступное время зарядки и разрядки — 500.

Это надежно безопасно. Внутренняя цепь защищена от перезаряда, переразряда, перегрузки по току и короткого замыкания.

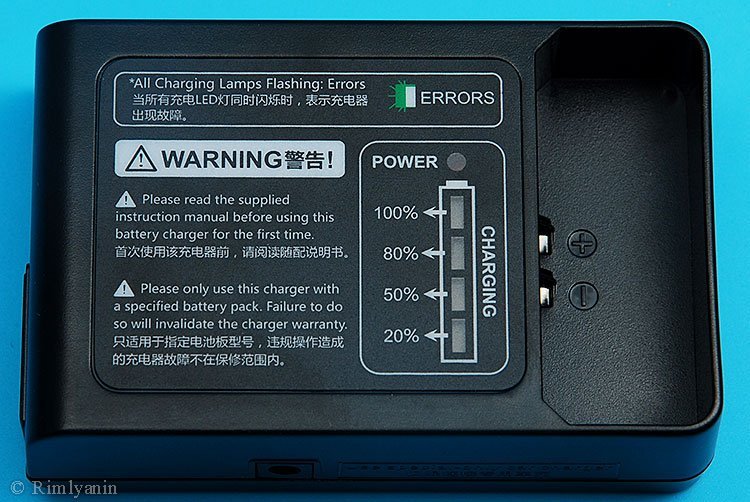

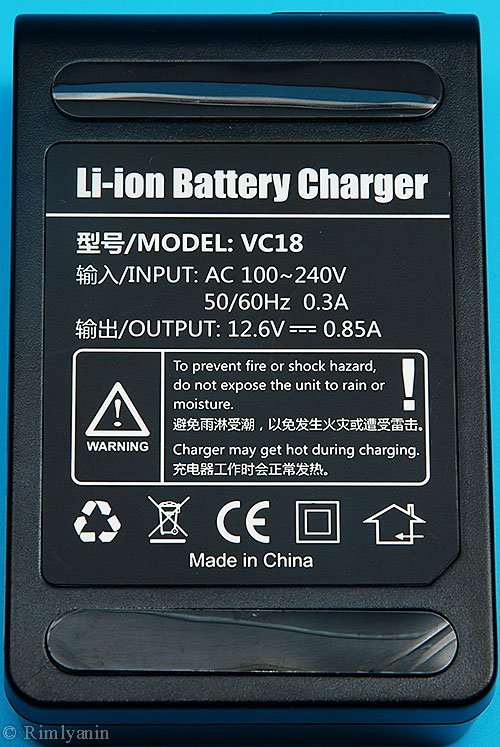

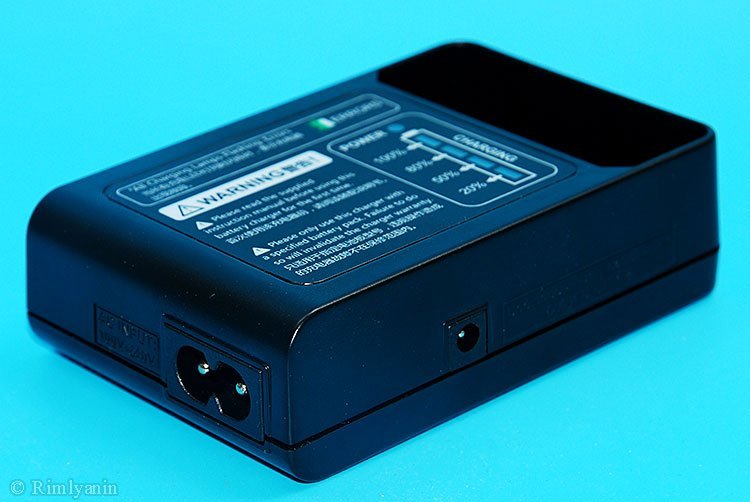

Полная зарядка аккумулятора с помощью стандартного зарядного устройства занимает всего 2.5 часа.

• Предостережения

Не допускайте короткого замыкания.

Не подвергайте воздействию дождя и не погружайте в воду. Этот аккумулятор не является водонепроницаемым.

Хранить в недоступном для детей месте.

Нет более 24 часов непрерывной зарядки.

Хранить в сухом, прохладном, вентилируемом месте.

Не откладывать в сторону или в огонь.

Разряженные батареи следует утилизировать в соответствии с местными правилами.

Если аккумулятор не использовался более 3 месяцев, полностью зарядите его.

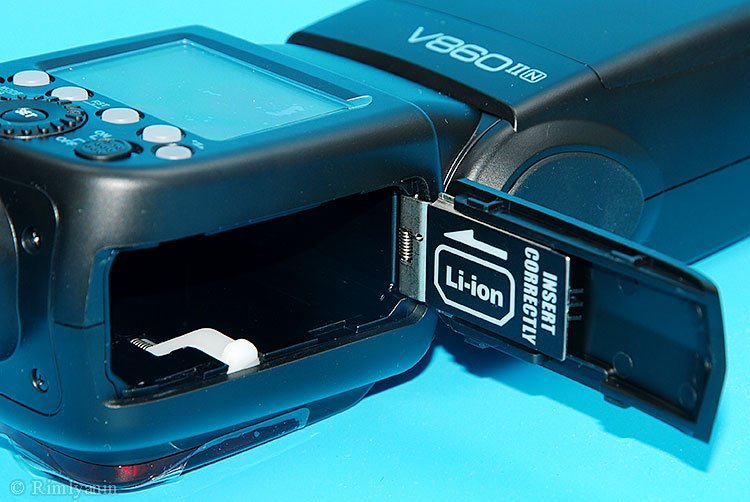

Загрузка и разгрузка аккумулятора

Чтобы установить аккумулятор, нажмите на крышку аккумуляторного отсека вниз и откройте ее.

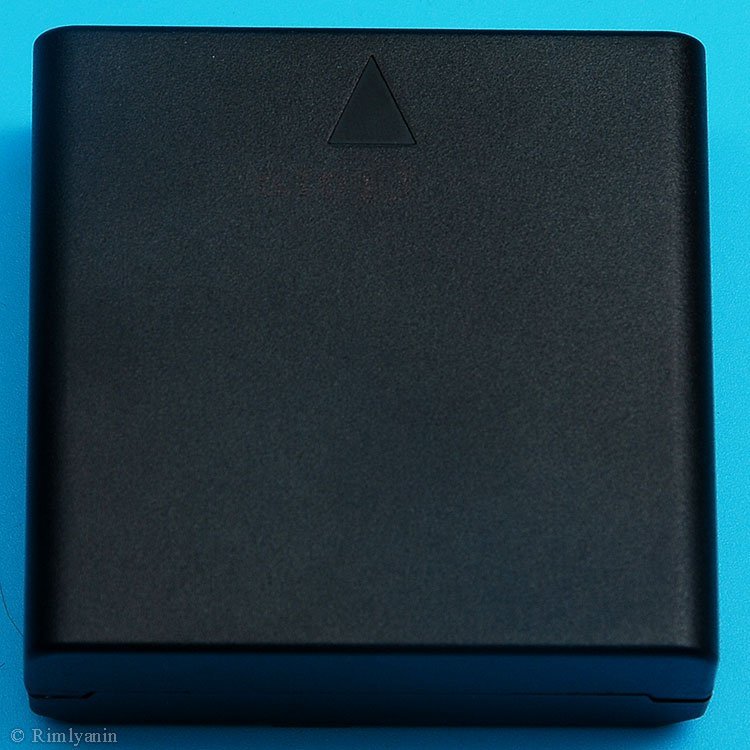

В соответствии со знаком треугольника на батарейном блоке вставьте его в отсек до тех пор, пока белая ручка не зафиксирует батарею со звуком щелчка.

В соответствии со знаком треугольника на батарейном блоке вставьте его в отсек до тех пор, пока белая ручка не зафиксирует батарею со звуком щелчка.

Чтобы выгрузить аккумулятор, нажмите белую ручку, и батарейный блок выскочит. Затем закройте отсек.

• Индикация уровня заряда батареи
Убедитесь, что батарейный блок надежно вставлен во вспышку. Проверьте индикатор уровня заряда батареи на ЖК-панели, чтобы увидеть оставшийся уровень заряда батареи.

Индикация уровня заряда батареи Смысл

Сети 3 В полностью

Сети 2 средняя

1 сетка Низкий

Пустая сетка Опустите аккумулятор, зарядите его.

моргание Уровень заряда батареи будет немедленно израсходован. И вспышка автоматически выключится через 1 минуту.
Примечание. Зарядите аккумулятор как можно скорее (в течение 10 дней). Затем аккумулятор можно использовать или оставлять на длительное время.

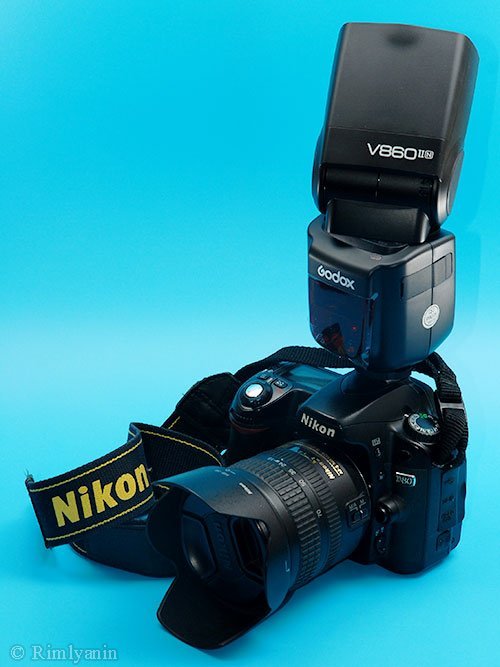

Присоединение к камере

Присоедините вспышку камеры.

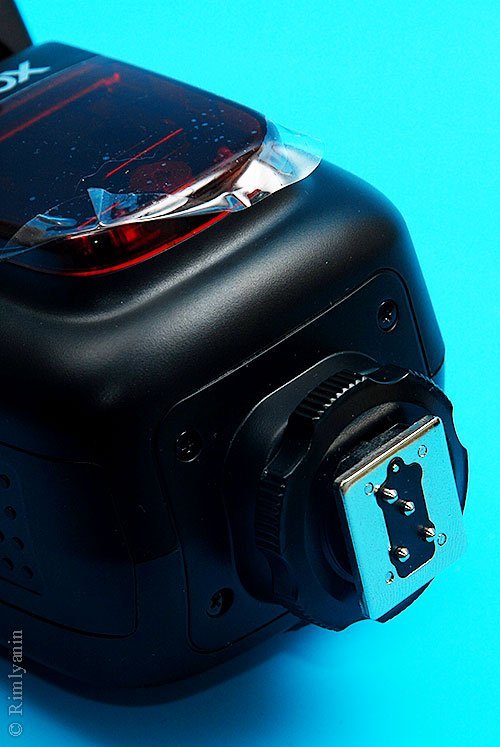

• Полностью вставьте опору вспышки в горячий башмак камеры.

• Индикация уровня заряда батареи
Убедитесь, что батарейный блок надежно вставлен во вспышку. Проверьте индикатор уровня заряда батареи на ЖК-панели, чтобы увидеть оставшийся уровень заряда батареи.

Индикация уровня заряда батареи Смысл

Сети 3 В полностью

Сети 2 средняя

1 сетка Низкий

Пустая сетка Опустите аккумулятор, зарядите его.

моргание Уровень заряда батареи будет немедленно израсходован. И вспышка автоматически выключится через 1 минуту.
Примечание. Зарядите аккумулятор как можно скорее (в течение 10 дней). Затем аккумулятор можно использовать или оставлять на длительное время.

Присоединение к камере

Присоедините вспышку камеры.
• Полностью вставьте опору вспышки в горячий башмак камеры.

Закрепите вспышку камеры.
• Поверните стопорное кольцо на монтажной ножке, пока оно не зафиксируется.
Отсоедините вспышку камеры.
• Вращайте стопорное кольцо на монтажной ножке до тех пор, пока оно не ослабнет.
Отсоедините вспышку камеры.
• Вращайте стопорное кольцо на монтажной ножке до тех пор, пока оно не ослабнет.

Управление электропитанием

Используйте переключатель питания ON/OFF для включения или выключения вспышки. Выключите, если он не будет использоваться в течение длительного периода времени. Установленная в качестве ведущей вспышки, она автоматически отключит питание после определенного периода (примерно 90 секунд) бездействия. Нажатие затвора камеры наполовину или нажатие любой кнопки вспышки активирует вспышку. Установленная в качестве ведомой вспышки, она перейдет в спящий режим через 60 минут (настраивается, 30 минут по умолчанию) бездействия. Нажатие любой кнопки вспышки разбудит его.

Отключение функции автоматического отключения питания рекомендуется, когда вспышка используется вне камеры. (C.Fn-APO, стр. 47)
Таймер автоотключения подчиненного устройства по умолчанию установлен на 60 минут. Возможен вариант «30 минут». (C.Fn-Sv APOT, стр. 47)

Режим вспышки: Автовспышка TTL

Эта вспышка имеет три режима вспышки: TTL, ручной (M) и мульти (стробоскопический). В режиме TTL камера и вспышка будут работать вместе, чтобы рассчитать правильную экспозицию для объекта и фона. В этом режиме доступны несколько функций TTL: FEC, HSS, синхронизация по второй шторке и т. д.
* Нажимать Кнопка выбора режима и три режима вспышки будут отображаться на ЖК-дисплее один за другим при каждом нажатии.

Режим TTL
Нажимать Кнопка выбора режима для входа в режим TTL. ЖК-панель отобразит .

Нажмите кнопку спуска камеры наполовину, чтобы сфокусироваться. Диафрагма и эффективный диапазон вспышки будут отображаться в viewИскатель.

Когда кнопка спуска затвора полностью нажата, вспышка срабатывает с предварительной вспышкой, которую фотокамера будет использовать для расчета экспозиции и мощности вспышки за мгновение до того, как будет сделан снимок.

Таймер автоотключения подчиненного устройства по умолчанию установлен на 60 минут. Возможен вариант «30 минут». (C.Fn-Sv APOT, стр. 47)

Режим вспышки: Автовспышка TTL

Эта вспышка имеет три режима вспышки: TTL, ручной (M) и мульти (стробоскопический). В режиме TTL камера и вспышка будут работать вместе, чтобы рассчитать правильную экспозицию для объекта и фона. В этом режиме доступны несколько функций TTL: FEC, HSS, синхронизация по второй шторке и т. д.
* Нажимать Кнопка выбора режима и три режима вспышки будут отображаться на ЖК-дисплее один за другим при каждом нажатии.

Режим TTL
Нажимать Кнопка выбора режима для входа в режим TTL. ЖК-панель отобразит .

Нажмите кнопку спуска камеры наполовину, чтобы сфокусироваться. Диафрагма и эффективный диапазон вспышки будут отображаться в viewИскатель.

Когда кнопка спуска затвора полностью нажата, вспышка срабатывает с предварительной вспышкой, которую фотокамера будет использовать для расчета экспозиции и мощности вспышки за мгновение до того, как будет сделан снимок.

FEC: компенсация экспозиции вспышки
Благодаря функции FEC эта вспышка может регулироваться от -3 до +3 с шагом 1/3 ступени.
Это полезно в ситуациях, когда требуется небольшая настройка системы TTL в зависимости от окружающей среды.
Настройка FEC:

Нажмите функциональную кнопку 2 >. Значок > и величина компенсации экспозиции вспышки будет выделена на ЖК-дисплее.

Установите величину компенсации экспозиции вспышки.
• Поверните диск выбора, чтобы установить сумму.
• «0.3» означает 1/3 шага, «0.7» означает 2/3 шага.
• Чтобы отменить компенсацию экспозиции вспышки, установите величину «+0».

Установите величину компенсации экспозиции вспышки.
• Поверните диск выбора, чтобы установить сумму.
• «0.3» означает 1/3 шага, «0.7» означает 2/3 шага.
• Чтобы отменить компенсацию экспозиции вспышки, установите величину «+0».

Нажмите кнопку < SET > еще раз, чтобы подтвердить настройку.

Высокоскоростная синхронизация
Высокоскоростная синхронизация (вспышка Hss) позволяет вспышке синхронизироваться со всеми выдержками затвора фотокамеры. Это удобно, когда вы хотите использовать приоритет диафрагмы для портретов с заполняющей вспышкой.
• Установка вспышки в режим высокоскоростной синхронизации, когда она находится на камере:
Использовать Настройка вспышки > Настройка функции подсветки вспышки в меню съемки камеры для настройки параметров фонарика. Более подробную информацию см. в меню инструкции камеры.

Настройка вспышки > Настройка функции подсветки вспышки в меню съемки камеры для настройки параметров фонарика. Более подробную информацию см. в меню инструкции камеры.

Синхронизация по второй шторке
С длинной выдержкой вы можете создать световой поезд, следующий за объектом. Вспышка срабатывает непосредственно перед закрытием затвора.
• Настройка синхронизации по второй шторке:
Использовать Настройка вспышки > Настройка функции подсветки вспышки в меню съемки камеры для настройки параметров вспышки. Более подробную информацию см. в меню инструкции камеры.

Настройка вспышки > Настройка функции подсветки вспышки в меню съемки камеры для настройки параметров вспышки. Более подробную информацию см. в меню инструкции камеры.

• При выборе REAR в настройке «SYNC» это означает, что включена функция синхронизации по второй шторке.

Режим вспышки — M: ручная вспышка

Мощность вспышки регулируется от 1/1 полной мощности до 1/128 мощности с шагом 1/3 ступени. Чтобы получить правильную экспозицию при съемке со вспышкой, используйте ручной измеритель мощности вспышки, чтобы определить требуемую мощность вспышки.

Нажмите кнопку <MODE>, чтобы отобразить <M>.
• При выборе REAR в настройке «SYNC» это означает, что включена функция синхронизации по второй шторке.

Режим вспышки — M: ручная вспышка

Мощность вспышки регулируется от 1/1 полной мощности до 1/128 мощности с шагом 1/3 ступени. Чтобы получить правильную экспозицию при съемке со вспышкой, используйте ручной измеритель мощности вспышки, чтобы определить требуемую мощность вспышки.

Нажмите кнопку <MODE>, чтобы отобразить <M>.

Поверните диск выбора, чтобы выбрать желаемую мощность вспышки.

Нажмите кнопку < SET > еще раз, чтобы подтвердить настройку.

Диапазон выходной мощности вспышки

В следующей таблице легче увидеть, как изменяется значение диафрагмы с точки зрения диафрагмы при увеличении или уменьшении мощности вспышки. Для бывшегоample, когда вы уменьшаете мощность вспышки до 1/2, 1/2–0.3 или 1/2–0.7, а затем увеличиваете мощность вспышки более чем до 1/2, 1/2+0.3, 1/2+0.7 , и 1/1 будут отображаться.

Цифры, отображаемые при уменьшении мощности вспышки→

1/1 1 / 1-0.3 1 / 1-0.7 1/2 1 / 2-0.3 1 / 2-0.7 1/4 ………

1 / 2 + 0.7 1 / 2 + 0.3 1 / 4 + 0.7 1 / 4 + 0.3 ………

← Цифры, отображаемые при увеличении мощности вспышки

Настройка вторичного блока оптического S1
В ручном режиме вспышки M нажмите функциональную кнопку 3.

Диапазон выходной мощности вспышки

В следующей таблице легче увидеть, как изменяется значение диафрагмы с точки зрения диафрагмы при увеличении или уменьшении мощности вспышки. Для бывшегоample, когда вы уменьшаете мощность вспышки до 1/2, 1/2–0.3 или 1/2–0.7, а затем увеличиваете мощность вспышки более чем до 1/2, 1/2+0.3, 1/2+0.7 , и 1/1 будут отображаться.

Цифры, отображаемые при уменьшении мощности вспышки→

1/1 1 / 1-0.3 1 / 1-0.7 1/2 1 / 2-0.3 1 / 2-0.7 1/4 ………

1 / 2 + 0.7 1 / 2 + 0.3 1 / 4 + 0.7 1 / 4 + 0.3 ………

← Цифры, отображаемые при увеличении мощности вспышки

Настройка вторичного блока оптического S1
В ручном режиме вспышки M нажмите функциональную кнопку 3.>, чтобы эта вспышка могла работать как оптическая вторичная вспышка S1 с оптическим датчиком. С этой функцией вспышка будет срабатывать синхронно со срабатыванием основной вспышки, такой же эффект, как и при использовании радиотриггеров.
Это помогает создавать несколько световых эффектов.

Настройка вторичного блока оптического S2
Нажмите функциональную кнопку 3>, чтобы эта вспышка также могла работать как дополнительная оптическая вспышка S2 с оптическим датчиком в ручном режиме вспышки M. Это полезно, когда камеры имеют функцию предварительной вспышки. С помощью этой функции вспышка будет игнорировать одиночную «предварительную вспышку» основной вспышки и будет срабатывать только в ответ на вторую фактическую вспышку основного блока.

Ручная настройка высокой скорости вне камеры
В ручном режиме вспышки M нажмите функциональную кнопку 4. > для выбора высокоскоростного режима и отображается.
• Оптическое срабатывание S1 и S2 доступно только в ручном режиме вспышки M.

Режим вспышки — мульти: стробоскопическая вспышка

При использовании стробоскопической вспышки срабатывает серия быстрых вспышек. Его можно использовать для захвата нескольких изображений движущегося объекта на одной фотографии.
Вы можете установить частоту срабатывания (количество вспышек в секунду.
выражается в Гц), количество вспышек и мощность вспышки.

Нажимать кнопку, чтобы < [• Оптическое срабатывание S1 и S2 доступно только в ручном режиме вспышки M.

Режим вспышки — мульти: стробоскопическая вспышка

При использовании стробоскопической вспышки срабатывает серия быстрых вспышек. Его можно использовать для захвата нескольких изображений движущегося объекта на одной фотографии.
Вы можете установить частоту срабатывания (количество вспышек в секунду.
выражается в Гц), количество вспышек и мощность вспышки.

Нажимать кнопку, чтобы < [] > отображается.

Поверните диск выбора, чтобы выбрать желаемую мощность вспышки.

Установите частоту вспышки и время вспышки.
• Нажмите функциональную кнопку 3 < ( > для выбора времени вспышки. Поверните диск выбора, чтобы установить номер.
• Нажмите функциональную кнопку 4 <[ > для выбора времени вспышки. Поверните диск выбора, чтобы установить номер.
• Нажмите функциональную кнопку 4 <[ > для выбора частоты вспышки. Поверните диск выбора, чтобы установить номер.
• Закончив настройку, нажмите кнопку, и все настройки будут отображаться.

Расчет выдержки
Во время стробоскопической вспышки затвор остается открытым до прекращения срабатывания. Используйте приведенную ниже формулу, чтобы рассчитать выдержку и установить ее с помощью камеры.

Количество вспышек / частота вспышек = выдержка
Для бывшихampТо есть, если количество вспышек 10, а частота срабатывания 5 Гц, выдержка должна быть не менее 2 секунд.

Расчет выдержки
Во время стробоскопической вспышки затвор остается открытым до прекращения срабатывания. Используйте приведенную ниже формулу, чтобы рассчитать выдержку и установить ее с помощью камеры.

Количество вспышек / частота вспышек = выдержка
Для бывшихampТо есть, если количество вспышек 10, а частота срабатывания 5 Гц, выдержка должна быть не менее 2 секунд.

Во избежание перегрева и выхода из строя головки вспышки не используйте стробоскопическую вспышку более 10 раз подряд.
После 10 раз дайте вспышке отдохнуть не менее 15 минут. Если вы попытаетесь использовать стробоскопическую вспышку более 10 раз подряд, срабатывание может автоматически прекратиться для защиты головки вспышки. В этом случае дайте вспышке камеры отдохнуть не менее 15 минут.

Стробоскопическая вспышка наиболее эффективна при съемке сильно отражающего объекта на темном фоне.

Рекомендуется использовать штатив и пульт дистанционного управления.

Мощность вспышки 1/1 и 1/2 не может быть установлена для стробоскопической вспышки.

Стробоскопическую вспышку можно использовать с «buLb».

Если количество вспышек отображается как «-», срабатывание будет продолжаться до закрывания затвора или до полного разряда батареи. Количество вспышек будет ограничено, как показано в следующей таблице.

Максимальное количество стробоскопических вспышек:

Быстрый выход Гц 1 2 3 4 5 6-7 8-9 10 11 12-14 15-19 20-50 60-200

1/4 7 6 5 4 4 3 3 2 2 2 2 2 2

1/8 14 14 12 10 8 6 5 4 4 4 4 4 4

1/16 30 30 30 20 20 20 10 8 8 8 8 8 8

1/32 60 60 60 50 50 40 30 20 20 20 18 16 12

1/64 90 90 90 80 80 70 60 50 40 40 35 30 20

1/128 100 100 100 100 100 90 80 70 70 60 50 40 40

Съемка со вспышкой с беспроводным управлением: передача по радио (2.4 ГГц)

Вы можете настроить три ведомые группы для съемки с автовспышкой TTL. С автовспышкой TTL вы можете легко создавать различные световые эффекты.

Любые настройки вспышки для ведомых устройств на ведущей вспышке в режиме TTL/Ручной/Мульти будут автоматически отправлены на ведомые устройства. Таким образом, единственное, что вам нужно сделать, это установить ведущее устройство для каждой группы ведомых без каких-либо операций с ведомыми устройствами во время съемки.

Эта вспышка может работать в режимах вспышки TTL/M/Multi/OFF, если она установлена в качестве ведущего устройства.

В качестве ведомого устройства V860IIF совместим с передатчиками серии Godox X1, например, X1T-C (для Canon), X1T-N (для Nikon), X1T-S (для Sony), X1T-F (для Fuji), X1T-O ( Для Olympus или Panasonic).

Стробоскопическая вспышка наиболее эффективна при съемке сильно отражающего объекта на темном фоне.

Рекомендуется использовать штатив и пульт дистанционного управления.

Мощность вспышки 1/1 и 1/2 не может быть установлена для стробоскопической вспышки.

Стробоскопическую вспышку можно использовать с «buLb».

Если количество вспышек отображается как «-», срабатывание будет продолжаться до закрывания затвора или до полного разряда батареи. Количество вспышек будет ограничено, как показано в следующей таблице.

Максимальное количество стробоскопических вспышек:

Быстрый выход Гц 1 2 3 4 5 6-7 8-9 10 11 12-14 15-19 20-50 60-200

1/4 7 6 5 4 4 3 3 2 2 2 2 2 2

1/8 14 14 12 10 8 6 5 4 4 4 4 4 4

1/16 30 30 30 20 20 20 10 8 8 8 8 8 8

1/32 60 60 60 50 50 40 30 20 20 20 18 16 12

1/64 90 90 90 80 80 70 60 50 40 40 35 30 20

1/128 100 100 100 100 100 90 80 70 70 60 50 40 40

Съемка со вспышкой с беспроводным управлением: передача по радио (2.4 ГГц)

Вы можете настроить три ведомые группы для съемки с автовспышкой TTL. С автовспышкой TTL вы можете легко создавать различные световые эффекты.

Любые настройки вспышки для ведомых устройств на ведущей вспышке в режиме TTL/Ручной/Мульти будут автоматически отправлены на ведомые устройства. Таким образом, единственное, что вам нужно сделать, это установить ведущее устройство для каждой группы ведомых без каких-либо операций с ведомыми устройствами во время съемки.

Эта вспышка может работать в режимах вспышки TTL/M/Multi/OFF, если она установлена в качестве ведущего устройства.

В качестве ведомого устройства V860IIF совместим с передатчиками серии Godox X1, например, X1T-C (для Canon), X1T-N (для Nikon), X1T-S (для Sony), X1T-F (для Fuji), X1T-O ( Для Olympus или Panasonic).

Даже при наличии нескольких ведомых устройств главное устройство может управлять ими всеми по беспроводной сети.

В данном руководстве пользователя «ведущее устройство» относится к вспышке камеры, а «ведомое устройство» будет управляться ведущим устройством.

1. Настройки беспроводной сети.
Вы можете переключаться между обычной вспышкой и беспроводной вспышкой. Для обычной съемки со вспышкой обязательно установите для беспроводной сети значение ВЫКЛ.

Настройка основного блока

Нажмите > так, чтобы <(> так, чтобы <()> отображается на ЖК-дисплее. Если MULTI> отображается, это означает, что режим Multi включен.

Теперь подсветка становится зеленой.

Нажмите

Нажмите> кнопку, чтобы> и > отображаются на ЖК-дисплее.

Теперь подсветка становится оранжевой.

> отображаются на ЖК-дисплее.

Теперь подсветка становится оранжевой.

2. Настройка режима вспышки ведущего устройства

Нажмите функциональную кнопку 4> выбрать группу из M/A/B/C. Затем нажмите функциональную кнопку 3 чтобы ведущее устройство могло работать в режиме вспышки OFF/TTL/M. Выберите один из них в качестве режима вспышки ведущего устройства.
> выбрать группу из M/A/B/C. Затем нажмите функциональную кнопку 3 чтобы ведущее устройство могло работать в режиме вспышки OFF/TTL/M. Выберите один из них в качестве режима вспышки ведущего устройства.

Нажмите кнопку < MODE >, чтобы переключиться в режим Multi.

3. Настройка канала связи
Если поблизости есть другие беспроводные системы вспышки, вы можете изменить идентификаторы каналов, чтобы предотвратить помехи сигнала. Идентификаторы каналов ведущего устройства и ведомого устройства должны быть одинаковыми.

Нажмите функциональную кнопку 3 CH > и поверните диск выбора, чтобы выбрать идентификатор канала от 1 до 32.

3. Настройка канала связи
Если поблизости есть другие беспроводные системы вспышки, вы можете изменить идентификаторы каналов, чтобы предотвратить помехи сигнала. Идентификаторы каналов ведущего устройства и ведомого устройства должны быть одинаковыми.

Нажмите функциональную кнопку 3 CH > и поверните диск выбора, чтобы выбрать идентификатор канала от 1 до 32.

нажмите кнопку для подтверждения.

4. TTL: полностью автоматическая съемка с беспроводной вспышкой

Съемка с автовспышкой с одним ведомым устройством

Настройка главного устройства e Присоединение
• Вспышка камеры V860IIF на камере и установка ее в качестве ведущего устройства. (стр. 39)
• M/A/B/C можно установить независимо как режим TTL.

4. TTL: полностью автоматическая съемка с беспроводной вспышкой

Съемка с автовспышкой с одним ведомым устройством

Настройка главного устройства e Присоединение
• Вспышка камеры V860IIF на камере и установка ее в качестве ведущего устройства. (стр. 39)
• M/A/B/C можно установить независимо как режим TTL.

Настройка ведомого устройства
• Установите другую вспышку камеры в качестве беспроводного ведомого устройства. (стр. 40)
• Ведомое устройство может быть установлено как AIBIC.

Проверьте канал связи
• Если ведущий и ведомые устройства настроены на разные каналы, установите для них один и тот же канал. (стр. 40)

Расположите камеру и вспышки
• Расположите камеру и вспышки, как показано на рисунке. (стр. 43)

Убедитесь, что вспышка готова
• Убедитесь, что горит индикатор готовности ведущей вспышки.
• Когда индикатор готовности ведомой вспышки готов, область подсветки лампы помощи AF будет мигать с интервалом в 1 секунду.

Проверьте канал связи
• Если ведущий и ведомые устройства настроены на разные каналы, установите для них один и тот же канал. (стр. 40)

Расположите камеру и вспышки
• Расположите камеру и вспышки, как показано на рисунке. (стр. 43)

Убедитесь, что вспышка готова
• Убедитесь, что горит индикатор готовности ведущей вспышки.
• Когда индикатор готовности ведомой вспышки готов, область подсветки лампы помощи AF будет мигать с интервалом в 1 секунду.

Проверьте работу вспышки
• Нажмите кнопку Test на главном блоке. >,
• Затем сработает ведомое устройство. Если нет, проверьте, правильно ли установлено ведомое устройство.
>,
• Затем сработает ведомое устройство. Если нет, проверьте, правильно ли установлено ведомое устройство.

Ведомая вспышка может выйти из строя или сработать нежелательная вспышка из-за близкого флуоресцентного освещения.amp или экран компьютера.

Ведомая вспышка может выйти из строя или сработать нежелательная вспышка из-за близкого флуоресцентного освещения.amp или экран компьютера.

Если функция автоматического отключения питания ведомого устройства работает, нажмите кнопку тестирования ведущего устройства, чтобы включить его. Обратите внимание, что тестовое срабатывание недоступно в течение обычного времени замера камеры.

Эффективное время автоматического отключения ведомого устройства можно изменить. (C.Fn-Sv APOT/стр. 47)

При выполнении некоторых настроек автоматический вспомогательный передатчик AF не будет мигать после того, как загорится индикатор готовности вспышки ведомого устройства. (C.Fn-AF/стр. 47)

Использование полностью автоматической беспроводной вспышки
FEC и другие настройки, установленные на ведущем устройстве, также автоматически появятся на ведомом устройстве. Ведомый блок не нуждается в каких-либо операциях. Используйте следующие настройки для создания беспроводных вспышек теми же способами, что и при обычной съемке со вспышкой.
• Компенсация экспозиции вспышки (/ стр. 35 )

О мастер-блоке
Используйте два или более основных блока. Подготовив несколько камер, к которым подключена ведущая вспышка, камеры можно менять при съемке, сохраняя тот же источник освещения (ведомое устройство).

5. M: съемка со вспышкой с беспроводным управлением и ручной вспышкой.
Здесь описывается беспроводное соединение (многократная съемка) с использованием ручной вспышки. Вы можете снимать с разными настройками мощности вспышки для каждого ведомого устройства (группы съемки). Установите все параметры на главном блоке.

Установка режима вспышки на
• Нажмите функциональную кнопку 4 <(Gr > выбирать группы. Затем нажмите функциональную кнопку 3 <MODE>, чтобы установить вспышку в режим M.

Настройка мощности вспышки
• При выборе состояния группы нажмите функциональную кнопку 2.

Настройка мощности вспышки
• При выборе состояния группы нажмите функциональную кнопку 2. для установки выходной мощности. Поверните диск выбора, чтобы установить мощность вспышки
группы. нажмите кнопку для подтверждения.

Делая снимок
• Каждая группа срабатывает с установленной мощностью вспышки.

6. Мульти: ручная съемка с беспроводной вспышкой

Параметр стробоскопическая вспышка.
• Нажимать кнопку, чтобы

Делая снимок
• Каждая группа срабатывает с установленной мощностью вспышки.

6. Мульти: ручная съемка с беспроводной вспышкой

Параметр стробоскопическая вспышка.
• Нажимать кнопку, чтобы) MULTI> отображается.
• Установка стробоскопической вспышки.

Использование вспышки (ведущая/ведомая) с функцией съемки с беспроводным радиоуправлением упрощает съемку с усовершенствованным беспроводным освещением несколькими вспышками так же, как при съемке с автоматической вспышкой TTL. Основное относительное положение и рабочий диапазон показаны на рисунке. Затем вы можете выполнять съемку с беспроводной TTL-вспышкой, просто установив ведущее устройство в режим .

Позиционирование и рабочий диапазон (Example беспроводной съемки со вспышкой)

• Съемка с автовспышкой с одним ведомым устройством

Использование вспышки (ведущая/ведомая) с функцией съемки с беспроводным радиоуправлением упрощает съемку с усовершенствованным беспроводным освещением несколькими вспышками так же, как при съемке с автоматической вспышкой TTL. Основное относительное положение и рабочий диапазон показаны на рисунке. Затем вы можете выполнять съемку с беспроводной TTL-вспышкой, просто установив ведущее устройство в режим .

Позиционирование и рабочий диапазон (Example беспроводной съемки со вспышкой)

• Съемка с автовспышкой с одним ведомым устройством

Используйте прилагаемую мини-подставку для размещения ведомого устройства.

Перед съемкой выполните тестовую вспышку и тестовую съемку.

Дальность передачи может быть меньше в зависимости от таких условий, как расположение ведомых устройств, окружающая среда и другие условия.

Съемка с несколькими беспроводными вспышками
Вы можете разделить ведомые устройства на две или три группы и выполнить TTL-автовспышку, изменяя коэффициент (коэффициент) вспышки. Кроме того, вы можете установить и снимать с разными режимами вспышки для каждой группы стрельбы, до 5 групп.
• Автоматическая съемка с двумя подчиненными группами

Используйте прилагаемую мини-подставку для размещения ведомого устройства.

Перед съемкой выполните тестовую вспышку и тестовую съемку.

Дальность передачи может быть меньше в зависимости от таких условий, как расположение ведомых устройств, окружающая среда и другие условия.

Съемка с несколькими беспроводными вспышками
Вы можете разделить ведомые устройства на две или три группы и выполнить TTL-автовспышку, изменяя коэффициент (коэффициент) вспышки. Кроме того, вы можете установить и снимать с разными режимами вспышки для каждой группы стрельбы, до 5 групп.
• Автоматическая съемка с двумя подчиненными группами

• Автоматическая съемка с тремя подчиненными группами

Другие инновации

Функция беспроводного управления
Вспышка имеет встроенный порт беспроводного управления, так что вы можете беспроводным способом регулировать уровень мощности вспышки и срабатывание вспышки.
Для беспроводного управления вспышкой вам понадобится комплект дистанционного управления FT-16S (на камеру и на вспышку). Вставьте его приемный конец в порт беспроводного управления на вспышке, а передающий конец вставьте в горячий башмак камеры.
Настройки, сделанные на концах передачи и приема, установленных на горячем башмаке, будут передаваться по беспроводному каналу FRR Godox во вспышку. Затем вы можете нажать кнопку спуска затвора камеры, чтобы активировать вспышку. Вы также можете держать передающий конец под рукой, чтобы управлять внешней вспышкой.

Полные инструкции по использованию пульта дистанционного управления серии FT см. В руководстве пользователя.

Синхронизация запуска
Гнездо для шнура синхронизации представляет собой штекер диаметром 2.5 мм. Вставьте сюда заглушку, и вспышка сработает синхронно с затвором камеры.

Вспомогательный луч для автофокусировки
В плохо освещенных или малоконтрастных условиях съемки автоматически включается встроенный вспомогательный луч для автофокусировки, чтобы облегчить автофокусировку. Луч загорится только тогда, когда автофокусировка затруднена, и погаснет, как только автофокус станет правильным. Если вы хотите отключить вспомогательный луч для автофокусировки, установите для параметра «AF» значение «OFF» в настройках C.Fn.

Если вы обнаружите, что вспомогательный луч автофокуса не загорается, это связано с тем, что камера имеет правильную автофокусировку.

Вспомогательный луч автоматической фокусировки может включаться только в режиме медленного затвора.

Позиция Рабочий диапазон

Центр 0.6-10 м / 2.0-32.8 футов

периферия 0.6-5 м / 2.0-16.4 футов

Отражение вспышки
Если направить головку вспышки на стену или потолок, вспышка отразится от поверхности перед освещением объекта. Это может смягчить тени позади объекта, чтобы сделать снимок более естественным. Это называется отраженной вспышкой. Чтобы установить направление отражения, удерживайте головку вспышки и поверните ее на нужный угол.

Если вы обнаружите, что вспомогательный луч автофокуса не загорается, это связано с тем, что камера имеет правильную автофокусировку.

Вспомогательный луч автоматической фокусировки может включаться только в режиме медленного затвора.

Позиция Рабочий диапазон

Центр 0.6-10 м / 2.0-32.8 футов

периферия 0.6-5 м / 2.0-16.4 футов

Отражение вспышки
Если направить головку вспышки на стену или потолок, вспышка отразится от поверхности перед освещением объекта. Это может смягчить тени позади объекта, чтобы сделать снимок более естественным. Это называется отраженной вспышкой. Чтобы установить направление отражения, удерживайте головку вспышки и поверните ее на нужный угол.

Если стена или потолок расположены слишком далеко, отраженная вспышка может быть слишком слабой и привести к недоэкспонированию.

Стена или потолок должны быть однотонными, белого цвета для высокого сопротивления. Если поверхность отражения не белая, на изображении может появиться цветовой оттенок.

Создание бликов
С помощью панели бликов вы можете создать блики в глазах объекта, чтобы оживить выражение лица.

Направьте головку вспышки вверх на 90 °.

Вытяните широкую панель. Одновременно выдвинется панель бликов.
Если стена или потолок расположены слишком далеко, отраженная вспышка может быть слишком слабой и привести к недоэкспонированию.

Стена или потолок должны быть однотонными, белого цвета для высокого сопротивления. Если поверхность отражения не белая, на изображении может появиться цветовой оттенок.

Создание бликов
С помощью панели бликов вы можете создать блики в глазах объекта, чтобы оживить выражение лица.

Направьте головку вспышки вверх на 90 °.

Вытяните широкую панель. Одновременно выдвинется панель бликов.

Задвиньте широкую панель обратно.
• Задвигайте только широкую панель.
• Выполните те же процедуры, что и для отраженной вспышки.

Направьте головку вспышки прямо вперед, а затем вверх на 90 °. Вспышки не появятся, если повернуть головку вспышки влево или вправо.

Для получения наилучшего эффекта бликов держитесь на расстоянии 1.5 м от объекта.

ZOOM: настройка охвата вспышки и использование широкоугольной панели
Покрытие вспышки может быть установлено автоматически или вручную. Его можно настроить в соответствии с фокусным расстоянием объектива от 20 мм до 200 мм (система 135). Кроме того, с помощью встроенной широкоугольной панели зону действия вспышки можно расширить для широкоугольных объективов 12 мм.
Выберите систему APS или 135 в C.Fn-AP.

В режиме ручного масштабирования нажмите кнопку кнопка.

Поверните диск выбора, чтобы изменить угол освечивания.

Если отображается <£Y>, охват вспышки будет установлен автоматически.

Если вы устанавливаете угол освечивания вручную, убедитесь, что он перекрывает фокусное расстояние объектива, чтобы на снимке не было темных краев.

Использование широкой панели
Вытяните широкую панель и поместите ее на головку вспышки, как показано на рисунке. Охват вспышки будет расширен до 12 мм.

В то же время появится панель бликов. Снова задвиньте панель бликов.

кнопка не будет работать.

Предупреждение о разряде батареи
Если батарея разряжена,

Предупреждение о разряде батареи
Если батарея разряжена, > появится и начнет мигать на ЖК-дисплее. Немедленно замените аккумулятор.

C.Fn: настройка пользовательских функций

В следующей таблице перечислены доступные и недоступные пользовательские функции этой вспышки.

C.Fn Пользовательские функции

Знаки пользовательских функций Функция № настройки Настройки и описание

м / фут Индикатор расстояния m m

ft ноги

APO Авто-выключение ON ON

OFF OFF

AF Подсветка автофокусировки ON ON

OFF OFF

Св АПОТ Ведомый таймер автоматического отключения питания 60min 60min

30min 30min

ЗВУК Бипер ON ON

OFF OFF

LIGHT Время подсветки 12sec Отключение через 12 сек.

OFF Выключен

ON Всегда горит

ЖК-дисплей Коэффициент контрастности ЖК-дисплея 0-9 10 уровней

ZOOM Формат отображения ZOOM APS система АПС

135 Система 135

Нажимать Кнопку Подсветка/Пользовательские настройки в течение 2 секунд или дольше, пока не отобразится меню C.Fn. «Ver xx» в верхнем правом углу указывает на версию программного обеспечения.

Выберите номер пользовательской функции.
• Поверните диск выбора, чтобы выбрать пользовательскую функцию.

Измените настройку.
• Нажимать кнопку, и номер настройки начнет мигать.
• Поверните диск выбора, чтобы установить нужный номер. Нажатие кнопка подтвердит настройки.
• После установки пользовательской функции и нажатия кнопку, камера будет готова к съемке.

В состояниях C.Fn нажмите и удерживайте кнопку «Очистить» в течение 2 секунд, пока на панели не отобразится «ОК», что означает, что значения в C.Fn можно сбросить.

Обновление прошивки

Эта вспышка поддерживает обновление прошивки через порт USB. Информация об обновлении будет опубликована на нашем официальном webсайт.

C.Fn: настройка пользовательских функций

В следующей таблице перечислены доступные и недоступные пользовательские функции этой вспышки.

C.Fn Пользовательские функции

Знаки пользовательских функций Функция № настройки Настройки и описание

м / фут Индикатор расстояния m m

ft ноги

APO Авто-выключение ON ON

OFF OFF

AF Подсветка автофокусировки ON ON

OFF OFF

Св АПОТ Ведомый таймер автоматического отключения питания 60min 60min

30min 30min

ЗВУК Бипер ON ON

OFF OFF

LIGHT Время подсветки 12sec Отключение через 12 сек.

OFF Выключен

ON Всегда горит

ЖК-дисплей Коэффициент контрастности ЖК-дисплея 0-9 10 уровней

ZOOM Формат отображения ZOOM APS система АПС

135 Система 135

Нажимать Кнопку Подсветка/Пользовательские настройки в течение 2 секунд или дольше, пока не отобразится меню C.Fn. «Ver xx» в верхнем правом углу указывает на версию программного обеспечения.

Выберите номер пользовательской функции.
• Поверните диск выбора, чтобы выбрать пользовательскую функцию.

Измените настройку.
• Нажимать кнопку, и номер настройки начнет мигать.
• Поверните диск выбора, чтобы установить нужный номер. Нажатие кнопка подтвердит настройки.
• После установки пользовательской функции и нажатия кнопку, камера будет готова к съемке.

В состояниях C.Fn нажмите и удерживайте кнопку «Очистить» в течение 2 секунд, пока на панели не отобразится «ОК», что означает, что значения в C.Fn можно сбросить.

Обновление прошивки

Эта вспышка поддерживает обновление прошивки через порт USB. Информация об обновлении будет опубликована на нашем официальном webсайт.
Линия подключения USB не входит в этот продукт. Порт USB представляет собой стандартный разъем Micro USB. Применяется общая линия подключения USB.

Функция защиты

1. Защита от перегрева

Во избежание перегрева и выхода из строя головки вспышки не запускайте более 30 непрерывных вспышек в быстрой последовательности на 1/1 полной мощности. После 30 непрерывных миганий подождите не менее 10 минут.

Если вы срабатываете более 30 непрерывных вспышек, а затем срабатываете больше с короткими интервалами, может сработать внутренняя функция защиты от перегрева, и время перезарядки будет более 10 секунд. В этом случае подождите около 10 минут, и вспышка вернется в нормальное состояние.

Когда срабатывает защита от перегрева, отображается на ЖК-дисплее.

Количество миганий, которые активируют защиту от перегрева:

Уровень выходной мощности Количество вспышек

1/1 30

1/2 +0.7 40

1/2 +0.3 50

1/2 60

1/4 (+ 0.3, + 0.7) 100

1/8 (+ 0.3, + 0.7) 200

1/16 (+ 0.3, + 0.7) 300

1/32 (+ 0.3, + 0.7) 500

1/64 (+ 0.3, + 0.7) 1000

1/128(+0.31+0.7)

Количество миганий, которые активируют защиту от перегрева в режиме срабатывания высокоскоростной синхронизации:

Выходная мощность раз

1/1 15

1/2 (+ 0.3, + 0.7); 20

1/4 (+ 0.3, + 0.7) 30

1 18(+0.3,+0.7);

1/16 (+ 0.3, + 0.7) 40

1/32 (+ 0.3, + 0.7);

1/64(-F0.3,+0.7); 50

1/128 (+ 0.3, + 0.7);

2. Другие средства защиты
Система обеспечивает защиту в реальном времени для защиты устройства и вашей безопасности. В следующем списке перечислены подсказки для справки:

Подсказки на ЖК-панели Смысл

El В системе рециркуляции происходит сбой, и вспышка не срабатывает.
Пожалуйста, перезапустите вспышку. Если проблема все еще существует, отправьте этот продукт в сервисный центр.

E2 Система сильно нагревается. Пожалуйста, дайте отдых 10 минут.

E3 Объемtage на двух выходах импульсной лампы слишком высоко.
Отправьте этот продукт в сервисный центр.

E9 В процессе обновления произошли некоторые ошибки. Пожалуйста, используйте правильный метод обновления прошивки.

Технические данные

Модель я V8601IF

•Тип

Совместимые камеры Камеры Fuji (см. совместимые модели камер)

Номер руководства
(выход 1/1 @ 200 мм) 60 (метры, ISO 100) 190 (футы, ISO 100)

Покрытие Flash от 20 до 200 мм (система 135) или от 14 до 133 мм (APS)

• Автоматическое масштабирование (угол освечивания вспышки устанавливается автоматически в соответствии с фокусным расстоянием объектива и размером изображения)

• Ручной зум

• Поворотная / наклонная головка вспышки (отраженная вспышка): от 0 до 360 ° по горизонтали и от -7 ° до 90 ° по вертикали.

Длительность вспышки От 1/300 до 1/20000 секунд

• Контроль экспозиции

Система контроля экспозиции Автовспышка TTL и ручная вспышка

Компенсация экспозиции вспышки (FEC) Руководство. FEB: ±3 ступени с шагом 1/3 ступени (можно комбинировать ручную FEC).

Режим синхронизации Высокоскоростная синхронизация (до 1/8000 секунды), синхронизация по первой шторке и синхронизация по второй шторке

Мульти вспышка Предусмотрено (до 100 раз, 200 Гц)

• Беспроводная вспышка (оптическая передача и передача 2.4G)

Функция беспроводной вспышки Мастер, Ведомый, Выкл.

Управляемые подчиненные группы 3 (А, В и С)

Дальность передачи (прибл.) -‘100м

каналы 32 (1-32)

Индикатор готовности к работе мигают два красных индикатора

• Вспомогательный луч с автофокусом

Эффективная дальность действия (прибл.) Центр: 0.6-10 м / 2.0-32.8 футов

Периферия: 0.6-5 м / 2.0-16.4 футов

•Источник питания

Источник питания Литий-ионный полимерный аккумулятор 11.1 В/2000 мАч

Время переработки < 1.5 секунды. Красный светодиодный индикатор загорится, когда вспышка готова.

Мигает на полной мощности Приблизительный 650

Энергосбережение Автоматическое выключение через прибл. 90 секунд холостого хода. (60 минут, если установлено как ведомое)

• Режим запуска синхронизации Горячий башмак, синхронизирующий зубец 2.5 мм, беспроводной порт управления

• Цветовая температура 5600 ± 200 тыс.

• Размеры

ШхВхГ 64’76’1190 мм

Вес без батареи 420g

Вес с аккумулятором 540g

Решение Проблем

Если есть проблема, обратитесь к этому руководству по поиску и устранению неисправностей.

Вспышка камеры не может быть заряжена.

Аккумулятор установлен в неправильном направлении.

Установите батарею в правильном направлении.

Разряжена внутренняя батарея фотовспышки.

Если < ] > появляется и мигает на ЖК-дисплее, немедленно замените батарею.

Вспышка камеры не срабатывает.

Вспышка камеры ненадежно прикреплена к камере.

Надежно прикрепите монтажную ножку камеры к камере.

Электрические контакты вспышки и камеры загрязнены.

Очистите контакты.

Питание отключается само.

После 90 секунд бездействия срабатывает автоматическое отключение питания, если вспышка установлена в качестве ведущей.

Нажмите кнопку спуска затвора наполовину или нажмите любую кнопку вспышки, чтобы проснуться.

После 60 минут (или 30 минут) работы в режиме ожидания вспышка перейдет в спящий режим, если она установлена как ведомая.

Нажмите любую кнопку вспышки, чтобы проснуться.

Авто-зум не работает.

Вспышка камеры ненадежно прикреплена к камере.

Прикрепите к камере ножку крепления вспышки камеры.

Экспозиция вспышки недоэкспонирована или переэкспонирована.

Вы использовали высокоскоростную синхронизацию.

При высокоскоростной синхронизации эффективная дальность действия вспышки будет меньше.
Убедитесь, что объект находится в пределах отображаемого эффективного диапазона вспышки.

Вы использовали ручной режим вспышки.

Установите режим вспышки на TTL или измените мощность вспышки.

Фотографии имеют темные углы или освещены только части целевого объекта.

Фокусное расстояние объектива превышает охват вспышки.

Проверьте установленное покрытие вспышки. Эта вспышка имеет охват вспышки от 20 до 200 мм, что подходит для камер среднего формата. Выдвиньте широкоугольную панель, чтобы расширить зону действия вспышки.

Обслуживание

Немедленно выключите устройство, если обнаружите ненормальную работу.

Избегайте внезапных ударов, продукт следует регулярно вычитать.

Нагревание лампы-вспышки во время использования является нормальным явлением. Избегайте непрерывных вспышек, если в этом нет необходимости.

Обслуживание вспышки должно выполняться нашим уполномоченным отделом обслуживания, который может предоставить оригинальные аксессуары.

На этот продукт, за исключением расходных материалов, например, импульсной лампы, предоставляется гарантия сроком на один год.

Несанкционированное обслуживание аннулирует гарантию.

Если изделие вышло из строя или намокло, не используйте его, пока не отремонтируют профессионалы.

Изменения, внесенные в спецификации или дизайн, могут не отражаться в этом руководстве.

Предупреждение FCC

Любые изменения или модификации, явно не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию оборудования. Это устройство соответствует части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может создавать вредных помех, и (2) это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу.

Заявление FCC о радиационном воздействии:
Это оборудование соответствует ограничениям FCC на радиационное воздействие, установленным для неконтролируемой среды. Этот передатчик не должен располагаться рядом или работать вместе с какой-либо другой антенной или передатчиком.

Документы / Ресурсы

Источник

TTL

Pioneering TTL Li-ion Camera Flash

For Nikon

GODOX Photo Equipment Co., Ltd.

/Add: A4 Building A4, Xinhe Huafa Industrial Zone, Fuzhou RD West, Fuyong Town, Baoan District, Shenzhen 518103, China

/Tel: +86-755-29609320(8062) /Fax: +86-755-25723423/E-mail: godox@godox.com

http://www.godox.com

705-V8602N-00

Made In China

INSTRUCTION MANUAL

/ Chinese English Bilingual

Before using this product:

Please read this user manual carefully in order to ensure your safety

and the proper operation of this product. Keep for future reference.

Foreword

Thank you for purchasing this product.

This V860IIN camera flash applies to Nikon DSLR series cameras and is compatible with i-TTL autoflash. With this i-TTL compatible flash, your shooting will become simpler. You can easily achieve a correct flash exposure even in complex light-changing environments. This camera flash features:

●GN60 (m ISO 100, @200mm). 22 steps from 1/1 to 1/128.

●Pro 2000mAh Li-ion Battery-max.1.5s recycle-650 full power pops.

●Fully support Nikon i-TTL camera flash. Workable as Master or Slave unit in a wireless flash group.

●Use dot-matrix LCD panel to make clear and convenient operations.

●With built-in 2.4GHz wireless remote system to support transmitting and receiving.

●Provided multiple functions, include HSS (up to 1/8000s), FEC, etc.

●Use optional FT-16S to adjust flash parameters & trigger the flash.

●Stable consistency and color temperature with good even lighting.

●Support with firmware upgrade.

For Your Safety

Always keep this product dry. Do not use in rain or in damp conditions.

This product contains high-voltage electronic parts. Touching the high-voltage circuit inside it may result in electric shock. Do not disassemble. Should repairs become necessary, this product must be sent to an authorized maintenance center.

Stop using this product if it breaks open due to extrusion, falling or strong hit. Otherwise, electric shock may occur if you touch the electronic parts inside it.

Do not fire the flash directly into the eyes (especially those of babies) within short distances. Otherwise visual impairment may occur. When taking pictures for babies, keep the flash unit at least 1 meter (3.3 feet) away from them. Using bounce flash to reduce light intensity is also recommended.

Do not use the flash unit in the presence of flammable gases, chemicals and other similar materials. In certain circumstances, these materials may be sensitive to the strong light emitting from this flash unit and fire or electromagnetic interference may result.

Do not leave or store the flash unit in places where the ambient temperature reads over 50°C (e.g. in automobile). Otherwise the electronic parts may be damaged.

Pioneering Li-ion Camera Flash

Conventions used in this Manual

●This manual is based on the assumption that both the camera and camera flash’s power switches are powered on.

●Reference page numbers are indicated by “p.**”.

●The following alert symbols are used in this manual:

The Caution symbol gives supplemental information. The Note symbol indicates a warning to prevent shooting

problem.

Contents

27Foreword

28For Your Safety

31Name of Parts

Body

Control Panel Dot-matrix LCD Panel

What’s in the Box of V860IIN Kit?

What’s in the Box of V860IIN (only flash unit)? Separately Sold Accessories

34Battery

35Attaching to a Camera

35Power Management

36Flash Mode — i-TTL Autoflash

FEC (Flash Exposure Compensation)

High-Speed Sync

Second-Curtain Sync

38Flash Mode — M: Manual Flash

39Flash Mode — RPT: Stroboscopic Flash

40Wireless Flash Shooting: Optic Transmission

Wireless Settings

Setting Master Unit’s Flash Mode Setting the Communication Channel

i-TTL: Fully Automatic Wireless Flash Shooting M: Wireless Flash Shooting with Manual Flash

RPT: Wireless Flash Shooting with Manual Flash

44Wireless Flash Shooting: Ratio (2.4G) Transmission

45Other Applications

Wireless Control Function Sync Triggering

Modeling Flash

Auto Focus Assist Beam Bounce Flash

Creating a Catchlight

ZOOM: Setting the Flash Coverage and Using the Wide Panel Low Battery Indicator

48C.Fn: Setting Custom Functions

49Protection Function

50Technical Data

51Troubleshooting

52Firmware Upgrade

52 Compatible Camera Models

52 Maintenance

Name of Parts

01	09

02
03	11
	10
04	06
05	12
13	07

	08

● Body

01.	Catchlight Panel	08.	Hotshoe
02.	Built-in Wide Panel	09.	Dot-marix LCD Panel
03.	Flash Head	10.	Lock Ring
04.	Optic Control Sensor		11. Battery Compartment
05.	Focus Assist Beam	12.	USB Port
06.	Sync Cord Jack	13.	Slave Flash Ready Indicator
07.	Wireless Control Port

	21			22
	20	RST		23
			15
	14
	SET		18
	19		17

				16
● Control Panel
14.	<MODE> Mode Selection	19.	< > Test Button / Flash
	Button / Lock button		Ready Indicator
15.	<	>Wireless Selection	20.	Function Button 1
	Button		21.	Function Button 2
16.	Select Dial	22.	Function Button 3
17.	<SET> Set Button	23.	Function Button 4
18.	ON/OFF Power Switch

● LCD Panel

(1)i-TTL Autoflash

Zoom : zoom display (Page 47)

: Automatic

: Manual(Page 38)

i-TTL : i-TTL autoflash

: Flash exposure compensation (Page 36)

Flash exposure compensation amount

Focus length (Page 47)

: High-speed sync (Page 37)

: Second curtain sync (Page 37)

F : Aperture (Page 36)

Distance indicator display

Effective flash range (Page 36)

● The display will only show the settings currently applied.

●The functions displayed above function buttons 1 to 4, such as SYNC and , change according to settings’ status.

●When a button or dial is operated, the LCD panel illuminated.

(2)M Manual Flash

M : Manual flash

Manual flash output

(3)Multi Flash

RPT : Stroboscopic flash

Number of flashes

Flash frequency

(4) Radio Transmission Shooting/Optic Transmission Shooting

● Master Unit

Flash mode

Gr : Group flash (radio transmission)

: Radio transmission wireless shooting

: Optic transmission

wireless shooting

FEC

● Slave Unit

: Slave

: Slave icon

● What’s in the Box of V860IIN Kit?

1. Flash Unit 2. Li-ion Battery Pack 3. Battery Charger

4. Battery Charger Cable 5. Mini Stand

6. Protection Case 7. Instruction Manual

● What’s in the Box of V860IIN (only flash unit)?

1. Flash Unit 5. Mini Stand 6. Protection Case 7. Instruction Manual

● Separately Sold Accessories

The product can be used in combination with the following accessories sold separately, so as to achieve best photography effects:

X1N TTL wireless flash trigger, FT-16S power & trigger control, Mini softbox, White & Silver reflector, Honeycomb, Color gels, Snoot, etc.

Battery

● Features

1.This flash unit uses Li-ion polymer battery which has long runtime. The available charge-and-discharge times are 500.

2.It is reliably safe. The inner circuit is against overcharge, overdischarge, overcurrent, and short circuit.

3.Take only 2.5 hours to fully charge the battery by using the standard battery charger.

● Cautions

1.Do not short circuit.

2.Do not expose to rain or immerse into water. This battery is not water proof.

3.Keep out of reach of children.

4.No over 24 hours’ continuous charging.

5.Store in dry, cool, ventilated places.

6.Do not put aside or into fire.

7.Dead batteries should be disposed according to local regulations.

8.If the battery had ceased using for over 3 months, please make a full recharge.

● Loading and Unloading the Battery

To load the battery, push the

1 battery compartment cover downward and open it.

According to the triangle sign

2 on the battery pack, insert it into the compartment until a white knob locks the battery with a click sound.

Источник

Страница 1 из 4

Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0
Отдельную тему не нашёл. Поэтому и создал.
Собственно здесь свеженькая русская инструкция для Godox V860IIS
Вложения:
Регистрация:

11 ноя 2015

Сообщения:

19

Симпатии:

3

Баллы:

0

Пол:

Мужской

Род занятий:

Юриспруденция

Адрес:

Чебаркуль

Предупреждения:

0

Присматриваюсь к вспышке для А7R2. Ранее на системе никон брал верхнюю Янгнуо YN-968N, но не успел оценить её в работе т.к. к моменту когда она пришла по почте, систему распродал. Со слов покупателя (продал её на авито) YN-968N ему очень сильно не понравилась. Исходя из этого, предполагаю что или янгнуо не всегда соответствуют функционально оригинальным моделям от сони, либо все сторонние производители вспышек в большинстве случаев проигрывают по стабильности оригиналу.
Godox V860IIS заинтересовала функциональностью и качеством судя по отзывам. На янгнуо пока боюсь смотреть, но и есть опасение повторения аналогичной истории с Godox V860IIS. По деньгам примерно одинакового получается, что с рук взять хороший оригинал, либо новую Godox V860IIS.
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

Я как раз в прошлые выходные имел возможность сравнить сабж и янгну…
По экспозамеру (соответственно сила импульса) янгну мажет достаточно сильно.
Качество исполнения — хуже.
У Годокса пока сохраняется одна проблема — отсутствие инфракрасной подсветки при полунажатии кнопки.
Списывался с китайским офисом. В Январе. Они ответили что ждать прошивку можно в течение полугода… то есть до конца июня включительно. Ну даже допустим в течении 2019-го. Мне например не критичен этот AF Beam — Я не снимаю в такой тьме, что необходима подсветка. С тригером вспышка работает отлично. По сравнению с оригинальной сонькой 40-вкой я забыл что такое 4-5 комплектов аккумов и перегрев башки (сонька все-таки греется нещадно просто). Если надо матовый рассеиватель, то у годокса оригинального нет. При этом они делают рассеиватели для вспышек кэнон 580/580II, которые вполне себе налезают на башку сабжа ))) В принципе любой рассеиватель для указаного кэнона налезет.
Вообщем советую данную вспышку!!! Качество и функционал более чем на уровне!
Регистрация:

9 окт 2018

Сообщения:

151

Симпатии:

71

Баллы:

0

Пол:

Мужской

Род занятий:

Электроника, программирование

Адрес:

Волгоград

Предупреждения:

0

Купил Godox v860iis для своей a6500, изучаю. Выявил баг, или фичу — не пойму. Режим TTL работает только если вспышка направлена в лоб. Если её повернуть куда-нибудь (в потолок, или в бок), то всё, капец — на экранчике вспышки появляется стрелка над вспышкой, шкала расстояний пропадает и она пыхает на полную мощность без замера экспозиции и переэкспонирует кадр. Почему так и можно использовать TTL со вспышкой в потолок? Кажется, что это сделано специально в вспышке — она понимает, что я её поворачиваю и зачем-то отключает TTL.
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

Странно… У меня расстояние не пропадает, хоть и рисует стрелку что вспышка вверх. И переэкспонировки особой не заметил. Надо будет перепроверить. 27 апреля буду снимать в студии, потом скажу .
Регистрация:

9 окт 2018

Сообщения:

151

Симпатии:

71

Баллы:

0

Пол:

Мужской

Род занятий:

Электроника, программирование

Адрес:

Волгоград

Предупреждения:

0

Когда вспышку поднимаешь, то расстояние автозума пропадает, думал в этом дело — попробовал зум в ручном режиме — нет, всё равно пых один и он на полной мощности.А какая у Вас камера? Да и прошивка вспышки может косячить. У меня на вспышке v1.7 и это последняя вроде бы.
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

Не прошивал на последнюю. 1.6 стоит. Жду прошивку af-beam. До её выхода на промежуточные версии перепрошиваться не буду.
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

Как работает 1.6 меня полностью устраивает. Подождите неделю. Я все проверю и напишу ощущения. Камера а7м3 кстати.
Регистрация:

9 окт 2018

Сообщения:

151

Симпатии:

71

Баллы:

0

Пол:

Мужской

Род занятий:

Электроника, программирование

Адрес:

Волгоград

Предупреждения:

0

По-моему, я понял когда такой баг проявляется. На a6500 нормальная выдержка синхронизации камеры 1/160. Так вот баг проявляется, если выдержка короче, чем 1/160 (включен HSS) и только, если голова вспышки поднята, или повернута.
В общем пыхать в потолок с TTL можно, но только на выдержках 1/160 и длиннее.
На A7, по-моему, нормальная выдержка синхронизации камеры = 1/250.
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

250 и короче (стробоскоп) работает без проблем…
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

Проверил! ТТЛ в потолок работает. Синхронизация до стробоскопа 250 не более.
Регистрация:

23 авг 2007

Сообщения:

2.192

Симпатии:

223

Баллы:

0

Предупреждения:

0

Пользую сабж 2 сезона свадеб. На а7_3. По сравнению с 60й Sony замер чуть менее точен, менее удобен поворот головы (нет кобры) и скоростная синхронизация включается в ручную (кнопкой). Еще пыха в отличии от сони не позволяет дать несколько мощных импульсов подряд — второй и далее меньшей мощности. В остальном только плюсы. Первый — батарейка (тут вне конкуренции), второй, конечно, — цена .., третий — работа с родным синхронизатором (удобно в поле и т.д.). + перегрев приходит значительно позже и сбрасывается отключением батарейки. Все режимы работают прекрасно!

После 2х сезонов — накрылась лампа. Симптомы — пересвет\недосвет, сбои в работе..

Заменил без проблем сам. Цена вопроса 850р. Фотки прилагаются (есть фото мёртвой лампы, до и после замены). Еще менял башмак — случайно сломал на камере. Купил у китайкев — замена открутить\прикрутить 4 винта и отсоединить\присоединить шлейф. Цена вопроса — 800р (для 60й сони — 5т). Такие дела.

Вложения:
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

Подсветку не нашли как включать мало-ли!?
Регистрация:

23 авг 2007

Сообщения:

2.192

Симпатии:

223

Баллы:

0

Предупреждения:

0
а можно использовать так: одна вспышка godox 860 на камере, а вторая на стойке? без сихронизатора и трасмиттера…
Регистрация:

21 авг 2018

Сообщения:

102

Симпатии:

20

Баллы:

0

Пол:

Мужской

Род занятий:

Инженер

Адрес:

Санкт-Петербург

Предупреждения:

0

Вроде как можно, но я не пробовал
njkz11, Можно. Я попробовал. 860 на камере, 200-ка пыхает под управлением 860-ки
так вот не нашел нигде видео в этом плане…вы имееете ввиду ad200?
Да. А что вам не понятно? Задавайте вопрос, отвечу.
Спасибо, не делал просто этого, и нет видео инструкции нигде. Видимо там в режиме М надо выбрать канал s1? а на второй пыхе годокс 860-2, что на стойке надо что-то выбрать…

Страница 1 из 4

Поделиться этой страницей

Источник

Сервисные центры

Санкт-Петербург

Магазин «Галилей»
г. , ул. Саблинская, д. 10

понедельник — пятница с 11:00 до 19:00
: sc@opdev.ru

Москва

Салон «Вебер»
г. Москва, Марксистская улица, д. 3, стр. 2, вход с Марксистского переулка

За предоставленную вспышку Godox Ving V860IIс огромная благодарность магазину BigggSale, где можно купить эту вспышку.

Godox Ving V860IIс

Godox Ving V860IIс в некоторых странах продается под брендом/именем Flashpoint ZOOM LI-ON R2 C TTL.

Godox Ving V860IIс

Вкратце

Godox Ving V860IIс — недорогая внешняя вспышка с поддержкой E-TTL II и высокоскоростной синхронизации. Привлекает к себе использованием литий-ионного аккумулятора, быстрой перезарядкой и простым управлением. Также, одной из основных функций является встроенный радиосинхронизатор, который позволяет Godox Ving V860IIс управлять другими вспышками или быть ведомой вспышкой с управлением по радиоканалу.

Godox Ving V860IIс является почти полной копией вспышки Godox TT685c. Отличия между Godox V860IIс и Godox TT685c описаны здесь.

Многие пользователи утверждают, что один заряд аккумулятора для Godox Ving V860IIс равносильный примерно трем комплектам обычных аккумуляторных батареек АА. Но в использовании аккумулятора есть как свои достоинства, так и свои недостатки.

Godox Ving V860IIс

Основные технические характеристики Godox Ving V860IIс

Название экземпляра из обзора	Godox Ving V860IIс
Основные свойства	Вспышка подходит для всех фотоаппаратов Canon с горячим башмаком и поддержкой E-TTL II Li-ion аккумулятор на 2000 mAh, 22Wh Индикатор уровня заряда аккумулятора Зарядное устройство показывает уровень заряда в процентах Возможность заряжать аккумулятор от автомобильной зарядки Встроенная карточка отражатель Встроенный широкоугольный светорассеиватель Встроенный радиосинхронизатор на частоте 2.4GHz для ведомого или ведущего режимов Поддержка ведомого и ведущего режимов с оригинальными вспышками Canon по оптическому каналу S1, S2 — режимы ведомой вспышки посредством световой ловушки FEB (Flash Exposure Bracketing) — бреккетинг мощности вспышки Multi — режим многократной вспышки (режим стробоскопа) USB-порт для обновления прошивки 2.5 Jack — разъем для синхронизации по кабелю с другим студийным оборудованием HSS — высокоскоростная синхронизация, вплоть до 1/8000 с 650 срабатываний на полной мощности на одном заряде аккумулятора (заявлено) Настраиваемое звуковое оповещение Передний световой индикатор для комфортной работы в ведомом режиме Вспомогательная подсветка фокусировки Большой дисплей с подсветкой Функция контроля перегрева Оранжевая подсветка дисплея для ведомых режимов Важно: вспышка от стороннего производителя, что накладывает некоторые ограничение по ее практическому использованию
Ведущее число	60 (при ISO 100 и 200 мм)
Зум	доступные значения зума: 20, 24, 28, 35, 50, 70, 80, 105, 135, 200 мм + 14 мм с установленной карточкой-рассеивателем
Углы наклона	90 градусов вверх, 7 градусов вниз, 180 градусов влево и 180 градусов вправо
Элементы питания	только оригинальный аккумулятор Godox VB18 DC 11.1 V 2000 mAh 22 Wh Li-ion
Цветовая температура	5600 К +- 200
Длительность импульса	1/300 с при мощности 1/1 1/20.000 с при мощности 1/128
Количество уровней установки мощности	8 основных уровней от 1/1 до 1/128 для каждого из которых (за исключением 1/1 и 1/128) можно выполнить подстройку +-0.3 или +-0.7
Разъемы	горячий башмак с набором контактов для фотоаппаратов Canon USB-порт для обновления прошивки порт для удаленного управления
Дополнительное питание	Godox Propac PB 820 Godox Propac PB 960 автомобильное зарядное устройство Godox VV-18 для зарядки аккумулятора
Дистанция работы встроенного радиосинхронизатора	100 м
Вес	430 г без батареи (мои измерения показывают 427 г) 540 г с батареей (мои измерения показывают 548 г) вес аккумулятора по моим измерениям составляет 120 г
Страна изготовитель	MADE IN CHINA (Сделано в Китае)
Период	с 23 февраля 2016
Инструкция	Посмотреть инструкцию на официальном сайте
Цена	Посмотреть на AliExpress Посмотреть на BigggSale Посмотреть на E-Katalog

Обратите внимание, что вспышка Godox Ving V860II производится не только для Canon (вариант из данного обзора), но и для других систем:

Godox Ving V860II [F] — FujiFilm
Godox Ving V860II [N] — Nikon
Godox Ving V860II [S] — Sony
Godox Ving V860II [O] — Olympus (подходит и для Panasonic)
Godox Ving V860II [C] — Canon

Godox Ving V860IIс

Сборка

Godox V860IIc ко мне на обзор попала полностью новой с защитными пленочками на марких местах. В комплект поставки входит:

вспышка Godox Ving V860IIс
аккумулятор Godox VB18 DC 11.1 V 2000 mAh 22 Wh Li-ion
зарядное устройство Godox VС18
сетевой кабель для зарядного устройства
инструкция для вспышки на китайском и английском языках в форме небольшой вертикальной книжечки
инструкция для зарядного устройства Godox VC-18 на китайском и английском языках
кофр для хранения и транспортировки вспышки. Кофр закрывается с помощью липучки. Кофр простенький
мини стойка для вспышки, которая находится в специальном отделении кофра. Стойка имеет снизу стандартное штативное металлическое гнездо
гарантийный талон. Гарантия на вспышку — 12 месяцев, на аккумулятор — всего 3 месяца
пакетик влагопоглотителя
талон о прохождении качества QCPASS
транспортировочные пакетики и зажимы
коробка с пластиковым контейнером для всего набора
в версии для камер Sony в комплекте идет еще заглушка на башмак вспышки

Внешне Godox V860IIc очень похожа на множество других подобных вспышек. В руках вспышка ощущается очень приятно, выполнена она из качественного пластика. Височные декоративные вставки также пластиковые, но на ощупь похожи на резиновые уплотнители на оригинальных вспышках.

Головка вспышки не имеет височной кнопки для фиксации ее положения. Головка вспышки вращается на 180 градусов влево и на 180 вправо (итого полных 360 градусов по горизонтали), на 90 градусов вверх и на 7 градусов вниз (итого 97 градусов по вертикали). В горизонтальном положении вращения головки происходит с плохо выраженными щелчками. Есть метки для 30, 60, 75, 90, 120 и 150 градусов в одну и другую сторону. В вертикальном положении вращение головки происходит с хорошо слышными щелчками, есть метки для 45, 60 и 75 градусов.

Важно: вращение головки по горизонтали очень тугое. Поначалу я даже подумал, что вспышку заклинило. Но, как оказалось, следует приложить нужное усилие.

Крышка батарейного отсека на ощупь достаточно надежная. Аккумулятор вспышки устанавливается легко. Аккумуляторный отсек имеет дополнительный фиксатор аккумулятора.

Доставать встроенную белую карточку отражатель и светорассеиватель очень сложно. Выступ, за который следует поддеть и вытащить карточку, очень маленький и неудобный. Такую проблему я наблюдаю и у некоторых вспышек Yongnuo.

Дополнительные разъемы закрыты специальной резиновой заглушкой.

Во время изменения фокусного расстояния вспышка издает характерный шум от электрического привода.

Для фиксации вспышки используется зажимной диск вместо рычажка. Это уменьшает скорость и удобство установки/снятия вспышки на фотоаппарат или стойку, а также может привести к заклиниванию вспышки в горячем башмаке. Возле диска есть нарисованная стрелка с надписью ‘LOCK’ (закрутить). Если диск заклинил, то по данной стрелке можно легко сориентироваться в какую сторону следует вращать диск, чтобы снять вспышку.

Вспышка имеет два световых порта-приемника, предназначение которых я не смог определить. В инструкции о них также ничего не указано. Находятся они вот здесь.

В этом обзоре речь пойдет про фотовспышку Godox V860IIN т.е. под сиcтему Nikon, но отличия между Godox V860II под разные системы (Godox V860IIC для Canon и Godox V860IIS для Sony, недавно даже появились V860IIF для FujiFilm и V860IIO для Olympus/Panasonic) — минимальны.

По сути, Godox V860II (Flashpoint Zoom Li-on R2 TTL) является аналогом накамерной фотовспышки Godox TT685 с небольшими отличиями: в отличии от TT685 V860II питается от li-ion аккумулятора и не имеет разъема для подключения внешнего высоковольтного питания. И т.к. я уже публиковал обзор на вспышку Godox Thinklite TT685N, то я постараюсь не повторяться, а рассказать про отличия. Тем более что я пользуюсь этой вспышкой уже с марта месяца, а на данный момент их у меня уже три (можно увидеть в этом видео на двадцатой секунде).

Все три имеющиеся у меня фотовспышки Godox V860IIN я покупал в магазине Gearbest, т.к. в разное время в на эту модель действовали купоны «V860IIN» и «V860IIN1» (ещё должен действовать), при применении которых стоимость вспышек Godox V860IIN снижалась до $126.99.

Но давайте вернемся к героине сегодняшнего обзора. Если кому интересно, вот ролик с распаковкой и кратким обзором Godox V860IIN

Когда вы получите посылку с фотовспышкой Godox V860IIN, вы будет удивлены размером посылки

Приблизительный размер коробки 23х21х7,5см, и весит около килограмма.

На обратной стороне коробки написаны всякие технические подробности.

Они же продублированы пиктограмками на торце коробки.

Характеристики Godox Ving V860II iTTL Nikon

Картинку с сайта производителя я спрячу под спойлер

Комплект поставки Godox Ving V860II iTTL Nikon

Обратили внимание на правый верхний уголок лицевой стороны коробки? Там где написано KIT. Да, фотовспышки Godox V860II (как и Godox V850II) продаются сразу комплектом:

В комплект поставки, помимо самой фотовспышки, входят:

чехол
подставка для установки на горизонтальную поверхность или на штатив
аккумулятор Godox VB18
зарядное устройство Godox VC18
кабель питания с вилкой типа «USPlug» (плоскими штырями) и «восьмеркой»
инструкция на вспышку Godox Ving V860IIN
гарантийный талон на вспышку Godox Ving V860IIN
инструкция на зарядное устройство Godox VC18
карточка о прохождении контроля качества (ну а как ещё назвать картонку с надписью «QCPASS»?)

Давайте остановимся на некоторых пунктах из комплекта поставки, и начнем с зарядного устройства VC18

Зарядное устройство небольшое, размерами примерно 97х63х28мм, на торцах у него расположены разъемы для подключения сетевого питания и подключения опционального автомобильного адаптера VV-18 для зарядки от прикуривателя.

Сверху написаны всякие варнинги и сноски, и имеется слот для установки аккумулятора VB-18

Ну и на обратной стороне, между двумя резиновыми ножками, закрытыми с завода пленочками, написаны характеристики:

входное: 100-240В переменного тока с частотой 50-60Гц
выходное: 12,6В постоянного тока 0,85А

Полностью разряженный аккумулятор Godox VB-18 заряжается за чуть меньше чем три часа. Если учесть что за три часа его разрядить практически не возможно, ведь для этого надо делать примерно 200 импульсов на полной мощности в час, или более трех полных в минуту. А в этом случае у вас скорее вспышка уйдет в защиту от перегрева чем вы разрядите аккумулятор. И да, защита от перегрева в Godox V8660II, как и в Godox TT685 — есть.

Кстати, про аккумулятор:

Размеры аккумулятора Godox VB-18 примерно 58х55х23мм, напряжение 11,1В, заявленная емкость 2000мАч, 22Втч.

С обратной стороны аккумулятора ничего интересного, только стрелочка.

Внешний вид Godox Ving V860II iTTL Nikon

Вспышка Godox V860II имеет традиционный внешний вид.

Конечно же, присутствуют и белая карточка и широкоугольный рассеиватель.

На левом торце под резиновой заглушкой расположены разъемы:

для подключения приемников Godox FT16S
MicroUSB порт для обновления прошивки
разъем внешней синхронизации по кабелю

А на правом — отсек не для четырех батареек или аккумуляторов АА, а для li-ion polymer аккумулятора VB-18.И это первое из важных отличий между V860II и TT685.

Причем, обратите внимание, благодаря двух скошенным углам аккумулятор VB-18 установить другой стороной не получится. И также присутствует защелка аккумулятора, которая не позволяет выпасть аккумулятору даже при открытой крышке аккумуляторного отсека. Ну а при легком нажатии пальцем на этот белый рычажок аккумулятор выталкивается из отсека пружиной, расположенной в глубине аккумуляторного отсека фотовспышки Godox V860II.

На горячем башмаке имеются дополнительные контакты под систему Nikon и фиксирующая гайка. А вот разъема для подключения внешнего высоковольтного питания рядом с горячим башмаком — нет. Это второе важное отличие между TT685 и V860II.

В остальном же, что и органов управления, и что касается работы на камере, и в режимах мастер (master, ведущая) или слейв (slave, ведомая), в системе Nikon Creative Lighting System (CLS) и универсальной системе радиосинхронизации Godox X1 (с поддержкой TTL и FP/HSS) — фотовспышка Godox V860II является полностью аналогом фотовспышки Godox TT685, так что, чтобы не повторяться, рекомендую прочитать соответствующее описание работы вспышки Godox TT685 в моем же обзоре, т.к. единственное отличие будет только в том, что у Godox V860II в правом верхнем углу отображается текущий уровень заряда аккумулятора:

Итоги и выводы

В целом, я доволен своим комплектом из трех вспышек Godox V860II и трансмиттера Godox X1T-N. Все работает корректно с моими Nikon D80 и в качестве накамерной, при репортажной съемке, так и в режимах ведущей (master) и в режимахведомых (slave) в Nikon Creative Lighting System (Nikon CLS) и универсальной системе радиосинхронизации Godox X1.

Кроме того, li-ion аккумуляторы Godox VB-18 проще заряжать, их емкость, в пересчете на полный импульс, больше трех комплектов АА eneloop и почти как три комплекта АА eneloop pro. А ещё они быстрее перезаряжают фотовспышки.

Оценить это можно в вот этом коротком ролике, где сравнивается время перезаряда Godox TT685 (Flashpoint Zoom R2 TTL) на новых Panasonic Eneloop после цикла Break-In в универсальном зарядном устройстве MC3000 и Godox V860II (Flashpoint Zoom Li-on R2 TTL) с li-ion аккумулятором VB-18:

Что же касается стоимости и ресурса аккумулятора Godox VB-18, то аналогичные по емкости (в пересчете на количество импульсов) комплекты энелупов обойдутся практически в туже сумму что и купить отдельно новый аккумулятор Godox VB-18. А ресурс у них будет примерно одинаковый.

Весной одну из своих вспышек Godox VB-18 я давал знакомому свадебщику, и когда он весь свадебный день отснял на одном заряде аккумулятора, и часть заряда ещё осталась. После чего он заказал себе такую же вспышку.

Так что если вы снимаете во вспышкой не много и не часто, и за съемку вам достаточно по одного, максимум два комплекта АА аккумуляторов, возможно Godox V860II не для вас. А вот если вы снимаете как я, много и часто, и двух комплектов АА аккумуляторов на вспышку вам может и не хватить. Или же время перезаряда фотовспышек для вас критичный параметр, то покупайте V860II.

Кстати, фотовспышки Godox также продаются под брендом FlashPoint, например на Amazon и Adorama, вот список соответствий:

Godox TT600 — Flashpoint Zoom R2 Manual
Godox V850II — Flashpoint Zoom Li-on R2 Manual
Godox TT685 — Flashpoint Zoom R2 TTL
Godox V860II — Flashpoint Zoom Li-on R2 TTL

Источник

Новаторская литий-ионная вспышка для фотоаппаратов TTL

Для Фудзи

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Компания GODOX Photo Equipment Co., Ltd.
Добавить здание 2, промышленная зона Яочуань, община Танвэй, улица Фухай, район Баоань, Шэньчжэнь 518103, Китай
Тел: + 86-755-29609320 (8062)
Факс: + 86-755-25723423
E-mail: godox@godox.com
http://www.godox.com

705-В862Ф0-00
Сделано в Китае

Перед использованием этого продукта:
Пожалуйста, внимательно прочтите это руководство пользователя, чтобы обеспечить вашу безопасность и правильную работу этого продукта. Сохраните для использования в будущем.

предисловие

Благодарим вас за покупку этого продукта.
Эта фотовспышка V860IIF применяется к камерам серии Fuji и совместима с автовспышкой TTL. С этой вспышкой, совместимой с TTL, ваша съемка станет проще. Вы можете легко добиться правильной экспозиции при съемке со вспышкой даже в сложных условиях с изменяющимся освещением. Особенности этой фотовспышки:

GN6O (м ISO 100, @ 200 мм). 22 шага от 1/1 до 1/128.
Полностью поддерживает вспышку камеры Fuji серии TTL. Может работать в качестве ведущего или ведомого устройства в группе беспроводной вспышки.
Используйте точечно-матричную ЖК-панель для четких и удобных операций.
Со встроенной беспроводной системой дистанционного управления 2.4 ГГц для поддержки передачи и приема.
Предоставляется множество функций, включая HSS (до 1/8000 с), синхронизацию по второй шторке, FEC и т. д.
Используйте дополнительный FT-16S для настройки параметров вспышки и запуска вспышки.
Стабильная консистенция и цветовая температура при хорошем равномерном освещении.
Поддержка с обновлением прошивки.

Совместимые модели камер

Камеры Fuji делятся на три типа в зависимости от способов управления вспышкой камеры:

A	Х-Про2, Х-Т20, Х-Т2, Х-Т1
B	X-защита, X-T10, X-E1, X-A3
C	Х100Ф, Х100Т

Совместимые модели камер и поддержка функций

Вспышка камеры

2.4G беспроводное управление

камера

TTL вспышка

M Ручная вспышка

Мульти Стробо
-сколиотическая вспышка

TTL вспышка

M Ручная вспышка

Мульти Стробо
скопическая вспышка

Стандарт

REAR

HSS (FP)

ст андард

REAR

HSS (FP)

Стэн-
Dard

REAR

HSS (FP)

Стандарт

REAR

HSS (FP)

√

—

√

—

√

—

√

—

√

—

√

—

√

	Подсветка автофокусировки
A	√
B	—
C	—

X100T не имеет функции синхронизации по второй шторке (REAR).
Вспомогательный луч света для автофокусировки загорается при низкой скорости затвора (< 200).

В этой таблице перечислены только протестированные модели камер, а не все камеры Fuji. Для совместимости с другими моделями камер рекомендуется провести самотестирование.
Права на изменение этой таблицы сохраняются.

Для вашей безопасности |

Всегда держите этот продукт сухим. Не использовать под дождем или в damp условиях.
Этот продукт содержит большое количествоtagе электронные части. Прикосновение к высокой громкостиtagЦепь внутри него может привести к поражению электрическим током. Не разбирать. В случае необходимости ремонта данное изделие следует отправить в авторизованный сервисный центр.
Прекратите использовать этот продукт, если он сломался из-за выдавливания, падения или сильного удара. В противном случае возможно поражение электрическим током при прикосновении к электронным частям внутри него.
Не направляйте вспышку прямо в глаза (особенно детям) на близком расстоянии. В противном случае могут возникнуть нарушения зрения. При съемке детей держите вспышку на расстоянии не менее 1 метра (3.3 фута) от них. Использование отраженной вспышки
также рекомендуется уменьшить интенсивность света.
Не используйте вспышку в присутствии горючих газов, химикатов и других подобных материалов. При определенных обстоятельствах эти материалы могут быть чувствительны к сильному свету, излучаемому этой вспышкой, что может привести к возгоранию или электромагнитным помехам.
Не оставляйте и не храните вспышку в местах, где температура окружающей среды превышает 50°C (например, в автомобиле). В противном случае электронные компоненты могут быть повреждены.

Условные обозначения, используемые в данном руководстве

Наименование частей

• Тело

01. Световая панель
02. Встроенная широкая панель.
03. Головка вспышки
04. Датчик оптического контроля.
05. Порт беспроводного управления
06. Домкрат Syne Cord
07. Ботинок

08. ЖК-панель с точечной матрицей
09. Стопорное кольцо
10. Батарейный отсек
11. Порт USB.
12. Индикатор готовности ведомой флэш-памяти
13. Вспомогательный луч фокусировки.

• Панель управления

• ЖК-панель

1. Автовспышка TTL

2. M Ручная вспышка

3. Мульти стробоскопическая вспышка

4. Съемка радиопередачи

• Основной блок

• Ведомый блок

• Что входит в комплект V860IIF?

Вспышка 2. Литий-ионный аккумулятор 3. Зарядное устройство
Кабель для зарядного устройства 5. Мини-подставка
Защитный чехол 7. Инструкция по эксплуатации

Что в коробке с V860IIF (только флэш-память)?

1. Вспышка 5. Мини-подставка 6. Защитный чехол 7. Руководство по эксплуатации.

• Отдельно продаваемые аксессуары
Для достижения наилучших фотоэффектов продукт можно использовать в сочетании со следующими аксессуарами, продаваемыми отдельно:
Беспроводной триггер вспышки X1T-F, управление питанием и триггером FT-16S, мини-софтбокс, белый и серебристый отражатель, соты, цветные гели, Snoot и т. д.

Батарея

• Особенности

В этой вспышке используется литий-ионный полимерный аккумулятор с длительным сроком службы. Доступное время зарядки и разрядки — 500.
Это надежно безопасно. Внутренняя цепь защищена от перезаряда, переразряда, перегрузки по току и короткого замыкания.
Полная зарядка аккумулятора с помощью стандартного зарядного устройства занимает всего 2.5 часа.

• Предостережения

Не допускайте короткого замыкания.
Не подвергайте воздействию дождя и не погружайте в воду. Этот аккумулятор не является водонепроницаемым.
Хранить в недоступном для детей месте.
Нет более 24 часов непрерывной зарядки.
Хранить в сухом, прохладном, вентилируемом месте.
Не откладывать в сторону или в огонь.
Разряженные батареи следует утилизировать в соответствии с местными правилами.
Если аккумулятор не использовался более 3 месяцев, полностью зарядите его.

Загрузка и разгрузка аккумулятора

Чтобы установить аккумулятор, нажмите на крышку аккумуляторного отсека вниз и откройте ее.
В соответствии со знаком треугольника на батарейном блоке вставьте его в отсек до тех пор, пока белая ручка не зафиксирует батарею со звуком щелчка.
Чтобы выгрузить аккумулятор, нажмите белую ручку, и батарейный блок выскочит. Затем закройте отсек.

• Индикация уровня заряда батареи
Убедитесь, что батарейный блок надежно вставлен во вспышку. Проверьте индикатор уровня заряда батареи на ЖК-панели, чтобы увидеть оставшийся уровень заряда батареи.

Индикация уровня заряда батареи	Смысл
Сети 3	В полностью
Сети 2	средняя
1 сетка	Низкий
Пустая сетка	Опустите аккумулятор, зарядите его.
моргание	Уровень заряда батареи будет немедленно израсходован. И вспышка автоматически выключится через 1 минуту. Примечание. Зарядите аккумулятор как можно скорее (в течение 10 дней). Затем аккумулятор можно использовать или оставлять на длительное время.

Присоединение к камере

Присоедините вспышку камеры.
• Полностью вставьте опору вспышки в горячий башмак камеры.
Закрепите вспышку камеры.
• Поверните стопорное кольцо на монтажной ножке, пока оно не зафиксируется.
Отсоедините вспышку камеры.
• Вращайте стопорное кольцо на монтажной ножке до тех пор, пока оно не ослабнет.

Управление электропитанием

Используйте переключатель питания ON/OFF для включения или выключения вспышки. Выключите, если он не будет использоваться в течение длительного периода времени. Установленная в качестве ведущей вспышки, она автоматически отключит питание после определенного периода (примерно 90 секунд) бездействия. Нажатие затвора камеры наполовину или нажатие любой кнопки вспышки активирует вспышку. Установленная в качестве ведомой вспышки, она перейдет в спящий режим через 60 минут (настраивается, 30 минут по умолчанию) бездействия. Нажатие любой кнопки вспышки разбудит его.

Отключение функции автоматического отключения питания рекомендуется, когда вспышка используется вне камеры. (C.Fn-APO, стр. 47)
Таймер автоотключения подчиненного устройства по умолчанию установлен на 60 минут. Возможен вариант «30 минут». (C.Fn-Sv APOT, стр. 47)

Режим вспышки: Автовспышка TTL

Эта вспышка имеет три режима вспышки: TTL, ручной (M) и мульти (стробоскопический). В режиме TTL камера и вспышка будут работать вместе, чтобы рассчитать правильную экспозицию для объекта и фона. В этом режиме доступны несколько функций TTL: FEC, HSS, синхронизация по второй шторке и т. д.
* Нажимать Кнопка выбора режима и три режима вспышки будут отображаться на ЖК-дисплее один за другим при каждом нажатии.

Режим TTL
Нажимать Кнопка выбора режима для входа в режим TTL. ЖК-панель отобразит .

Нажмите кнопку спуска камеры наполовину, чтобы сфокусироваться. Диафрагма и эффективный диапазон вспышки будут отображаться в viewИскатель.
Когда кнопка спуска затвора полностью нажата, вспышка срабатывает с предварительной вспышкой, которую фотокамера будет использовать для расчета экспозиции и мощности вспышки за мгновение до того, как будет сделан снимок.

FEC: компенсация экспозиции вспышки
Благодаря функции FEC эта вспышка может регулироваться от -3 до +3 с шагом 1/3 ступени.
Это полезно в ситуациях, когда требуется небольшая настройка системы TTL в зависимости от окружающей среды.
Настройка FEC:

Нажмите функциональную кнопку 2 >. Значок > и величина компенсации экспозиции вспышки будет выделена на ЖК-дисплее.
Установите величину компенсации экспозиции вспышки.
• Поверните диск выбора, чтобы установить сумму.
• «0.3» означает 1/3 шага, «0.7» означает 2/3 шага.
• Чтобы отменить компенсацию экспозиции вспышки, установите величину «+0».
Нажмите кнопку < SET > еще раз, чтобы подтвердить настройку.

Высокоскоростная синхронизация
Высокоскоростная синхронизация (вспышка Hss) позволяет вспышке синхронизироваться со всеми выдержками затвора фотокамеры. Это удобно, когда вы хотите использовать приоритет диафрагмы для портретов с заполняющей вспышкой.
• Установка вспышки в режим высокоскоростной синхронизации, когда она находится на камере:
Использовать Настройка вспышки > Настройка функции подсветки вспышки в меню съемки камеры для настройки параметров фонарика. Более подробную информацию см. в меню инструкции камеры.

Синхронизация по второй шторке
С длинной выдержкой вы можете создать световой поезд, следующий за объектом. Вспышка срабатывает непосредственно перед закрытием затвора.
• Настройка синхронизации по второй шторке:
Использовать Настройка вспышки > Настройка функции подсветки вспышки в меню съемки камеры для настройки параметров вспышки. Более подробную информацию см. в меню инструкции камеры.

• При выборе REAR в настройке «SYNC» это означает, что включена функция синхронизации по второй шторке.

Режим вспышки — M: ручная вспышка

Мощность вспышки регулируется от 1/1 полной мощности до 1/128 мощности с шагом 1/3 ступени. Чтобы получить правильную экспозицию при съемке со вспышкой, используйте ручной измеритель мощности вспышки, чтобы определить требуемую мощность вспышки.

Нажмите кнопку <MODE>, чтобы отобразить <M>.
Поверните диск выбора, чтобы выбрать желаемую мощность вспышки.
Нажмите кнопку < SET > еще раз, чтобы подтвердить настройку.

Диапазон выходной мощности вспышки

В следующей таблице легче увидеть, как изменяется значение диафрагмы с точки зрения диафрагмы при увеличении или уменьшении мощности вспышки. Для бывшегоample, когда вы уменьшаете мощность вспышки до 1/2, 1/2–0.3 или 1/2–0.7, а затем увеличиваете мощность вспышки более чем до 1/2, 1/2+0.3, 1/2+0.7 , и 1/1 будут отображаться.

Цифры, отображаемые при уменьшении мощности вспышки→

1/1	1 / 1-0.3	1 / 1-0.7	1/2	1 / 2-0.3	1 / 2-0.7	1/4	………
1 / 2 + 0.7	1 / 2 + 0.3	1 / 4 + 0.7	1 / 4 + 0.3	………

← Цифры, отображаемые при увеличении мощности вспышки

Настройка вторичного блока оптического S1
В ручном режиме вспышки M нажмите функциональную кнопку 3.>, чтобы эта вспышка могла работать как оптическая вторичная вспышка S1 с оптическим датчиком. С этой функцией вспышка будет срабатывать синхронно со срабатыванием основной вспышки, такой же эффект, как и при использовании радиотриггеров.
Это помогает создавать несколько световых эффектов.

Настройка вторичного блока оптического S2
Нажмите функциональную кнопку 3>, чтобы эта вспышка также могла работать как дополнительная оптическая вспышка S2 с оптическим датчиком в ручном режиме вспышки M. Это полезно, когда камеры имеют функцию предварительной вспышки. С помощью этой функции вспышка будет игнорировать одиночную «предварительную вспышку» основной вспышки и будет срабатывать только в ответ на вторую фактическую вспышку основного блока.

Ручная настройка высокой скорости вне камеры
В ручном режиме вспышки M нажмите функциональную кнопку 4. > для выбора высокоскоростного режима и отображается.
• Оптическое срабатывание S1 и S2 доступно только в ручном режиме вспышки M.

Режим вспышки — мульти: стробоскопическая вспышка

При использовании стробоскопической вспышки срабатывает серия быстрых вспышек. Его можно использовать для захвата нескольких изображений движущегося объекта на одной фотографии.
Вы можете установить частоту срабатывания (количество вспышек в секунду.
выражается в Гц), количество вспышек и мощность вспышки.

Нажимать кнопку, чтобы < [] > отображается.
Поверните диск выбора, чтобы выбрать желаемую мощность вспышки.
Установите частоту вспышки и время вспышки.
• Нажмите функциональную кнопку 3 < ( > для выбора времени вспышки. Поверните диск выбора, чтобы установить номер.
• Нажмите функциональную кнопку 4 <[ > для выбора частоты вспышки. Поверните диск выбора, чтобы установить номер.
• Закончив настройку, нажмите кнопку, и все настройки будут отображаться.

Расчет выдержки
Во время стробоскопической вспышки затвор остается открытым до прекращения срабатывания. Используйте приведенную ниже формулу, чтобы рассчитать выдержку и установить ее с помощью камеры.

Количество вспышек / частота вспышек = выдержка
Для бывшихampТо есть, если количество вспышек 10, а частота срабатывания 5 Гц, выдержка должна быть не менее 2 секунд.

Во избежание перегрева и выхода из строя головки вспышки не используйте стробоскопическую вспышку более 10 раз подряд.
После 10 раз дайте вспышке отдохнуть не менее 15 минут. Если вы попытаетесь использовать стробоскопическую вспышку более 10 раз подряд, срабатывание может автоматически прекратиться для защиты головки вспышки. В этом случае дайте вспышке камеры отдохнуть не менее 15 минут.

Стробоскопическая вспышка наиболее эффективна при съемке сильно отражающего объекта на темном фоне.
Рекомендуется использовать штатив и пульт дистанционного управления.
Мощность вспышки 1/1 и 1/2 не может быть установлена для стробоскопической вспышки.
Стробоскопическую вспышку можно использовать с «buLb».
Если количество вспышек отображается как «-», срабатывание будет продолжаться до закрывания затвора или до полного разряда батареи. Количество вспышек будет ограничено, как показано в следующей таблице.

Максимальное количество стробоскопических вспышек:

Быстрый выход \Гц	1	2	3	4	5	6-7	8-9	10	11	12-14	15-19	20-50	60-200
1/4	7	6	5	4	4	3	3	2	2	2	2	2	2
1/8	14	14	12	10	8	6	5	4	4	4	4	4	4
1/16	30	30	30	20	20	20	10	8	8	8	8	8	8
1/32	60	60	60	50	50	40	30	20	20	20	18	16	12
1/64	90	90	90	80	80	70	60	50	40	40	35	30	20
1/128	100	100	100	100	100	90	80	70	70	60	50	40	40

Съемка со вспышкой с беспроводным управлением: передача по радио (2.4 ГГц)

Вы можете настроить три ведомые группы для съемки с автовспышкой TTL. С автовспышкой TTL вы можете легко создавать различные световые эффекты.
Любые настройки вспышки для ведомых устройств на ведущей вспышке в режиме TTL/Ручной/Мульти будут автоматически отправлены на ведомые устройства. Таким образом, единственное, что вам нужно сделать, это установить ведущее устройство для каждой группы ведомых без каких-либо операций с ведомыми устройствами во время съемки.
Эта вспышка может работать в режимах вспышки TTL/M/Multi/OFF, если она установлена в качестве ведущего устройства.

В качестве ведомого устройства V860IIF совместим с передатчиками серии Godox X1, например, X1T-C (для Canon), X1T-N (для Nikon), X1T-S (для Sony), X1T-F (для Fuji), X1T-O ( Для Olympus или Panasonic).

Даже при наличии нескольких ведомых устройств главное устройство может управлять ими всеми по беспроводной сети.
В данном руководстве пользователя «ведущее устройство» относится к вспышке камеры, а «ведомое устройство» будет управляться ведущим устройством.

1. Настройки беспроводной сети.
Вы можете переключаться между обычной вспышкой и беспроводной вспышкой. Для обычной съемки со вспышкой обязательно установите для беспроводной сети значение ВЫКЛ.

Настройка основного блока

Нажмите > так, чтобы <()> отображается на ЖК-дисплее. Если MULTI> отображается, это означает, что режим Multi включен.
Теперь подсветка становится зеленой.

Нажмите> кнопку, чтобы> и > отображаются на ЖК-дисплее.
Теперь подсветка становится оранжевой.

2. Настройка режима вспышки ведущего устройства

Нажмите функциональную кнопку 4> выбрать группу из M/A/B/C. Затем нажмите функциональную кнопку 3 чтобы ведущее устройство могло работать в режиме вспышки OFF/TTL/M. Выберите один из них в качестве режима вспышки ведущего устройства.
Нажмите кнопку < MODE >, чтобы переключиться в режим Multi.

3. Настройка канала связи
Если поблизости есть другие беспроводные системы вспышки, вы можете изменить идентификаторы каналов, чтобы предотвратить помехи сигнала. Идентификаторы каналов ведущего устройства и ведомого устройства должны быть одинаковыми.

Нажмите функциональную кнопку 3 CH > и поверните диск выбора, чтобы выбрать идентификатор канала от 1 до 32.
нажмите кнопку для подтверждения.

4. TTL: полностью автоматическая съемка с беспроводной вспышкой

Съемка с автовспышкой с одним ведомым устройством

Настройка главного устройства e Присоединение
• Вспышка камеры V860IIF на камере и установка ее в качестве ведущего устройства. (стр. 39)
• M/A/B/C можно установить независимо как режим TTL.
Настройка ведомого устройства
• Установите другую вспышку камеры в качестве беспроводного ведомого устройства. (стр. 40)
• Ведомое устройство может быть установлено как AIBIC.
Проверьте канал связи
• Если ведущий и ведомые устройства настроены на разные каналы, установите для них один и тот же канал. (стр. 40)
Расположите камеру и вспышки
• Расположите камеру и вспышки, как показано на рисунке. (стр. 43)
Убедитесь, что вспышка готова
• Убедитесь, что горит индикатор готовности ведущей вспышки.
• Когда индикатор готовности ведомой вспышки готов, область подсветки лампы помощи AF будет мигать с интервалом в 1 секунду.
Проверьте работу вспышки
• Нажмите кнопку Test на главном блоке. >,
• Затем сработает ведомое устройство. Если нет, проверьте, правильно ли установлено ведомое устройство.

Ведомая вспышка может выйти из строя или сработать нежелательная вспышка из-за близкого флуоресцентного освещения.amp или экран компьютера.

Если функция автоматического отключения питания ведомого устройства работает, нажмите кнопку тестирования ведущего устройства, чтобы включить его. Обратите внимание, что тестовое срабатывание недоступно в течение обычного времени замера камеры.
Эффективное время автоматического отключения ведомого устройства можно изменить. (C.Fn-Sv APOT/стр. 47)
При выполнении некоторых настроек автоматический вспомогательный передатчик AF не будет мигать после того, как загорится индикатор готовности вспышки ведомого устройства. (C.Fn-AF/стр. 47)

Использование полностью автоматической беспроводной вспышки
FEC и другие настройки, установленные на ведущем устройстве, также автоматически появятся на ведомом устройстве. Ведомый блок не нуждается в каких-либо операциях. Используйте следующие настройки для создания беспроводных вспышек теми же способами, что и при обычной съемке со вспышкой.
• Компенсация экспозиции вспышки (/ стр. 35 )

О мастер-блоке
Используйте два или более основных блока. Подготовив несколько камер, к которым подключена ведущая вспышка, камеры можно менять при съемке, сохраняя тот же источник освещения (ведомое устройство).

5. M: съемка со вспышкой с беспроводным управлением и ручной вспышкой.
Здесь описывается беспроводное соединение (многократная съемка) с использованием ручной вспышки. Вы можете снимать с разными настройками мощности вспышки для каждого ведомого устройства (группы съемки). Установите все параметры на главном блоке.

Установка режима вспышки на
• Нажмите функциональную кнопку 4 <(Gr > выбирать группы. Затем нажмите функциональную кнопку 3 <MODE>, чтобы установить вспышку в режим M.
Настройка мощности вспышки
• При выборе состояния группы нажмите функциональную кнопку 2. для установки выходной мощности. Поверните диск выбора, чтобы установить мощность вспышки
группы. нажмите кнопку для подтверждения.
Делая снимок
• Каждая группа срабатывает с установленной мощностью вспышки.

6. Мульти: ручная съемка с беспроводной вспышкой

Параметр стробоскопическая вспышка.
• Нажимать кнопку, чтобы) MULTI> отображается.
• Установка стробоскопической вспышки.

Использование вспышки (ведущая/ведомая) с функцией съемки с беспроводным радиоуправлением упрощает съемку с усовершенствованным беспроводным освещением несколькими вспышками так же, как при съемке с автоматической вспышкой TTL. Основное относительное положение и рабочий диапазон показаны на рисунке. Затем вы можете выполнять съемку с беспроводной TTL-вспышкой, просто установив ведущее устройство в режим .

Позиционирование и рабочий диапазон (Example беспроводной съемки со вспышкой)

• Съемка с автовспышкой с одним ведомым устройством

Используйте прилагаемую мини-подставку для размещения ведомого устройства.
Перед съемкой выполните тестовую вспышку и тестовую съемку.
Дальность передачи может быть меньше в зависимости от таких условий, как расположение ведомых устройств, окружающая среда и другие условия.

Съемка с несколькими беспроводными вспышками
Вы можете разделить ведомые устройства на две или три группы и выполнить TTL-автовспышку, изменяя коэффициент (коэффициент) вспышки. Кроме того, вы можете установить и снимать с разными режимами вспышки для каждой группы стрельбы, до 5 групп.
• Автоматическая съемка с двумя подчиненными группами

• Автоматическая съемка с тремя подчиненными группами

Другие инновации

Функция беспроводного управления
Вспышка имеет встроенный порт беспроводного управления, так что вы можете беспроводным способом регулировать уровень мощности вспышки и срабатывание вспышки.
Для беспроводного управления вспышкой вам понадобится комплект дистанционного управления FT-16S (на камеру и на вспышку). Вставьте его приемный конец в порт беспроводного управления на вспышке, а передающий конец вставьте в горячий башмак камеры.
Настройки, сделанные на концах передачи и приема, установленных на горячем башмаке, будут передаваться по беспроводному каналу FRR Godox во вспышку. Затем вы можете нажать кнопку спуска затвора камеры, чтобы активировать вспышку. Вы также можете держать передающий конец под рукой, чтобы управлять внешней вспышкой.

Полные инструкции по использованию пульта дистанционного управления серии FT см. В руководстве пользователя.

Синхронизация запуска
Гнездо для шнура синхронизации представляет собой штекер диаметром 2.5 мм. Вставьте сюда заглушку, и вспышка сработает синхронно с затвором камеры.

Вспомогательный луч для автофокусировки
В плохо освещенных или малоконтрастных условиях съемки автоматически включается встроенный вспомогательный луч для автофокусировки, чтобы облегчить автофокусировку. Луч загорится только тогда, когда автофокусировка затруднена, и погаснет, как только автофокус станет правильным. Если вы хотите отключить вспомогательный луч для автофокусировки, установите для параметра «AF» значение «OFF» в настройках C.Fn.

Если вы обнаружите, что вспомогательный луч автофокуса не загорается, это связано с тем, что камера имеет правильную автофокусировку.
Вспомогательный луч автоматической фокусировки может включаться только в режиме медленного затвора.

Позиция	Рабочий диапазон
Центр	0.6-10 м / 2.0-32.8 футов
периферия	0.6-5 м / 2.0-16.4 футов

Отражение вспышки
Если направить головку вспышки на стену или потолок, вспышка отразится от поверхности перед освещением объекта. Это может смягчить тени позади объекта, чтобы сделать снимок более естественным. Это называется отраженной вспышкой. Чтобы установить направление отражения, удерживайте головку вспышки и поверните ее на нужный угол.

Если стена или потолок расположены слишком далеко, отраженная вспышка может быть слишком слабой и привести к недоэкспонированию.
Стена или потолок должны быть однотонными, белого цвета для высокого сопротивления. Если поверхность отражения не белая, на изображении может появиться цветовой оттенок.

Создание бликов
С помощью панели бликов вы можете создать блики в глазах объекта, чтобы оживить выражение лица.

Направьте головку вспышки вверх на 90 °.
Вытяните широкую панель. Одновременно выдвинется панель бликов.
Задвиньте широкую панель обратно.
• Задвигайте только широкую панель.
• Выполните те же процедуры, что и для отраженной вспышки.

Направьте головку вспышки прямо вперед, а затем вверх на 90 °. Вспышки не появятся, если повернуть головку вспышки влево или вправо.
Для получения наилучшего эффекта бликов держитесь на расстоянии 1.5 м от объекта.

ZOOM: настройка охвата вспышки и использование широкоугольной панели
Покрытие вспышки может быть установлено автоматически или вручную. Его можно настроить в соответствии с фокусным расстоянием объектива от 20 мм до 200 мм (система 135). Кроме того, с помощью встроенной широкоугольной панели зону действия вспышки можно расширить для широкоугольных объективов 12 мм.
Выберите систему APS или 135 в C.Fn-AP.

В режиме ручного масштабирования нажмите кнопку кнопка.

Поверните диск выбора, чтобы изменить угол освечивания.
Если отображается <£Y>, охват вспышки будет установлен автоматически.

Если вы устанавливаете угол освечивания вручную, убедитесь, что он перекрывает фокусное расстояние объектива, чтобы на снимке не было темных краев.

Использование широкой панели
Вытяните широкую панель и поместите ее на головку вспышки, как показано на рисунке. Охват вспышки будет расширен до 12 мм.

В то же время появится панель бликов. Снова задвиньте панель бликов.
кнопка не будет работать.

Предупреждение о разряде батареи
Если батарея разряжена, > появится и начнет мигать на ЖК-дисплее. Немедленно замените аккумулятор.

C.Fn: настройка пользовательских функций

В следующей таблице перечислены доступные и недоступные пользовательские функции этой вспышки.

C.Fn Пользовательские функции
Знаки пользовательских функций	Функция	№ настройки	Настройки и описание
м / фут	Индикатор расстояния	m	m
ft	ноги
APO	Авто-выключение	ON	ON
OFF	OFF
AF	Подсветка автофокусировки	ON	ON
OFF	OFF
Св АПОТ	Ведомый таймер автоматического отключения питания	60min	60min
30min	30min
ЗВУК	Бипер	ON	ON
OFF	OFF
LIGHT	Время подсветки	12sec	Отключение через 12 сек.
OFF	Выключен
ON	Всегда горит
ЖК-дисплей	Коэффициент контрастности ЖК-дисплея	0-9	10 уровней
ZOOM	Формат отображения ZOOM	APS	система АПС
135	Система 135

Нажимать Кнопку Подсветка/Пользовательские настройки в течение 2 секунд или дольше, пока не отобразится меню C.Fn. «Ver xx» в верхнем правом углу указывает на версию программного обеспечения.
Выберите номер пользовательской функции.
• Поверните диск выбора, чтобы выбрать пользовательскую функцию.
Измените настройку.
• Нажимать кнопку, и номер настройки начнет мигать.
• Поверните диск выбора, чтобы установить нужный номер. Нажатие кнопка подтвердит настройки.
• После установки пользовательской функции и нажатия кнопку, камера будет готова к съемке.
В состояниях C.Fn нажмите и удерживайте кнопку «Очистить» в течение 2 секунд, пока на панели не отобразится «ОК», что означает, что значения в C.Fn можно сбросить.

Обновление прошивки

Эта вспышка поддерживает обновление прошивки через порт USB. Информация об обновлении будет опубликована на нашем официальном webсайт.
Линия подключения USB не входит в этот продукт. Порт USB представляет собой стандартный разъем Micro USB. Применяется общая линия подключения USB.

Функция защиты

1. Защита от перегрева

Во избежание перегрева и выхода из строя головки вспышки не запускайте более 30 непрерывных вспышек в быстрой последовательности на 1/1 полной мощности. После 30 непрерывных миганий подождите не менее 10 минут.
Если вы срабатываете более 30 непрерывных вспышек, а затем срабатываете больше с короткими интервалами, может сработать внутренняя функция защиты от перегрева, и время перезарядки будет более 10 секунд. В этом случае подождите около 10 минут, и вспышка вернется в нормальное состояние.
Когда срабатывает защита от перегрева, отображается на ЖК-дисплее.

Количество миганий, которые активируют защиту от перегрева:

Уровень выходной мощности	Количество вспышек
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4 (+ 0.3, + 0.7)	100
1/8 (+ 0.3, + 0.7)	200
1/16 (+ 0.3, + 0.7)	300
1/32 (+ 0.3, + 0.7)	500
1/64 (+ 0.3, + 0.7)	1000
1/128(+0.31+0.7)

Количество миганий, которые активируют защиту от перегрева в режиме срабатывания высокоскоростной синхронизации:

Выходная мощность	раз
1/1	15
1/2 (+ 0.3, + 0.7);	20
1/4 (+ 0.3, + 0.7)	30
1 18(+0.3,+0.7);
1/16 (+ 0.3, + 0.7)	40
1/32 (+ 0.3, + 0.7);
1/64(-F0.3,+0.7);	50
1/128 (+ 0.3, + 0.7);

2. Другие средства защиты
Система обеспечивает защиту в реальном времени для защиты устройства и вашей безопасности. В следующем списке перечислены подсказки для справки:

Подсказки на ЖК-панели	Смысл
El	В системе рециркуляции происходит сбой, и вспышка не срабатывает. Пожалуйста, перезапустите вспышку. Если проблема все еще существует, отправьте этот продукт в сервисный центр.
E2	Система сильно нагревается. Пожалуйста, дайте отдых 10 минут.
E3	Объемtage на двух выходах импульсной лампы слишком высоко. Отправьте этот продукт в сервисный центр.
E9	В процессе обновления произошли некоторые ошибки. Пожалуйста, используйте правильный метод обновления прошивки.

Технические данные

Модель	я V8601IF
•Тип
Совместимые камеры	Камеры Fuji (см. совместимые модели камер)
Номер руководства (выход 1/1 @ 200 мм)	60 (метры, ISO 100) 190 (футы, ISO 100)
Покрытие Flash	от 20 до 200 мм (система 135) или от 14 до 133 мм (APS)
• Автоматическое масштабирование (угол освечивания вспышки устанавливается автоматически в соответствии с фокусным расстоянием объектива и размером изображения)
• Ручной зум
• Поворотная / наклонная головка вспышки (отраженная вспышка): от 0 до 360 ° по горизонтали и от -7 ° до 90 ° по вертикали.
Длительность вспышки	От 1/300 до 1/20000 секунд
• Контроль экспозиции
Система контроля экспозиции	Автовспышка TTL и ручная вспышка
Компенсация экспозиции вспышки (FEC)	Руководство. FEB: ±3 ступени с шагом 1/3 ступени (можно комбинировать ручную FEC).
Режим синхронизации	Высокоскоростная синхронизация (до 1/8000 секунды), синхронизация по первой шторке и синхронизация по второй шторке
Мульти вспышка	Предусмотрено (до 100 раз, 200 Гц)
• Беспроводная вспышка (оптическая передача и передача 2.4G)
Функция беспроводной вспышки	Мастер, Ведомый, Выкл.
Управляемые подчиненные группы	3 (А, В и С)
Дальность передачи (прибл.)	-‘100м
каналы	32 (1-32)
Индикатор готовности к работе	мигают два красных индикатора
• Вспомогательный луч с автофокусом
Эффективная дальность действия (прибл.)	Центр: 0.6-10 м / 2.0-32.8 футов
Периферия: 0.6-5 м / 2.0-16.4 футов
•Источник питания
Источник питания	Литий-ионный полимерный аккумулятор 11.1 В/2000 мАч
Время переработки	< 1.5 секунды. Красный светодиодный индикатор загорится, когда вспышка готова.
Мигает на полной мощности	Приблизительный 650
Энергосбережение	Автоматическое выключение через прибл. 90 секунд холостого хода. (60 минут, если установлено как ведомое)
• Режим запуска синхронизации	Горячий башмак, синхронизирующий зубец 2.5 мм, беспроводной порт управления
• Цветовая температура	5600 ± 200 тыс.
• Размеры
ШхВхГ	64’76’1190 мм
Вес без батареи	420g
Вес с аккумулятором	540g

УСТРАНЕНИЕ НЕПОЛАДОК

Если есть проблема, обратитесь к этому руководству по поиску и устранению неисправностей.

Вспышка камеры не может быть заряжена.

Аккумулятор установлен в неправильном направлении.
- Установите батарею в правильном направлении.
Разряжена внутренняя батарея фотовспышки.
- Если < ] > появляется и мигает на ЖК-дисплее, немедленно замените батарею.

Вспышка камеры не срабатывает.

Вспышка камеры ненадежно прикреплена к камере.
- Надежно прикрепите монтажную ножку камеры к камере.
Электрические контакты вспышки и камеры загрязнены.
- Очистите контакты.

Питание отключается само.

После 90 секунд бездействия срабатывает автоматическое отключение питания, если вспышка установлена в качестве ведущей.
- Нажмите кнопку спуска затвора наполовину или нажмите любую кнопку вспышки, чтобы проснуться.
После 60 минут (или 30 минут) работы в режиме ожидания вспышка перейдет в спящий режим, если она установлена как ведомая.
- Нажмите любую кнопку вспышки, чтобы проснуться.

Авто-зум не работает.

Вспышка камеры ненадежно прикреплена к камере.
- Прикрепите к камере ножку крепления вспышки камеры.

Экспозиция вспышки недоэкспонирована или переэкспонирована.

Вы использовали высокоскоростную синхронизацию.
- При высокоскоростной синхронизации эффективная дальность действия вспышки будет меньше.
  Убедитесь, что объект находится в пределах отображаемого эффективного диапазона вспышки.
Вы использовали ручной режим вспышки.
- Установите режим вспышки на TTL или измените мощность вспышки.

Фотографии имеют темные углы или освещены только части целевого объекта.

Фокусное расстояние объектива превышает охват вспышки.
- Проверьте установленное покрытие вспышки. Эта вспышка имеет охват вспышки от 20 до 200 мм, что подходит для камер среднего формата. Выдвиньте широкоугольную панель, чтобы расширить зону действия вспышки.

Обслуживание

Немедленно выключите устройство, если обнаружите ненормальную работу.
Избегайте внезапных ударов, продукт следует регулярно вычитать.
Нагревание лампы-вспышки во время использования является нормальным явлением. Избегайте непрерывных вспышек, если в этом нет необходимости.
Обслуживание вспышки должно выполняться нашим уполномоченным отделом обслуживания, который может предоставить оригинальные аксессуары.
На этот продукт, за исключением расходных материалов, например, импульсной лампы, предоставляется гарантия сроком на один год.
Несанкционированное обслуживание аннулирует гарантию.
Если изделие вышло из строя или намокло, не используйте его, пока не отремонтируют профессионалы.
Изменения, внесенные в спецификации или дизайн, могут не отражаться в этом руководстве.

Предупреждение FCC

Любые изменения или модификации, явно не одобренные стороной, ответственной за соответствие, могут лишить пользователя права на эксплуатацию оборудования. Это устройство соответствует части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может создавать вредных помех, и (2) это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу.

Заявление FCC о радиационном воздействии:
Это оборудование соответствует ограничениям FCC на радиационное воздействие, установленным для неконтролируемой среды. Этот передатчик не должен располагаться рядом или работать вместе с какой-либо другой антенной или передатчиком.

Документы / Ресурсы

Вспышка Godox V860 — подробная настройка в 4 шага

Шаг 1: Установка вспышки на камеру

Перед началом настроек убедитесь, что вспышка Godox V860 подходит для вашей камеры. Установите ее на штатив или наденьте на гнездо на верхней части камеры.

Шаг 2: Включение вспышки

Найдите кнопку питания на вспышке Godox V860 и удерживайте ее несколько секунд, чтобы включить вспышку. Вспышка должна загореться и показать текущий режим работы.

Шаг 3: Регулировка настроек

Используйте кнопки управления на задней панели вспышки Godox V860 для настройки основных параметров. Имеется возможность изменить мощность вспышки, зоны освещения, режим работы (автоматический, ручной, TTL) и др.

Шаг 4: Тестовая съемка

После настройки основных параметров рекомендуется выполнить тестовую съемку, чтобы проверить, какую освещенность дает вспышка Godox V860. Используйте разные режимы работы и экспериментируйте с настройками, чтобы достичь желаемого эффекта.

Примечание: У каждой камеры могут быть некоторые отличия в настройках и использовании вспышки Godox V860. Перед использованием вспышки рекомендуется ознакомиться с инструкцией к вашей камере и вспышке Godox V860.

Распаковка и подключение вспышки

Перед тем, как начать использовать вспышку Godox V860, нужно правильно распаковать и подключить ее к камере. Следуйте следующим шагам:

1. Внимательно распакуйте коробку с вспышкой, проверьте наличие всех комплектующих: сама вспышка, подставка, мануал, зарядное устройство и аккумулятор.

2. Установите подставку на вспышку. Для этого найдите соответствующий разъем на дне вспышки и аккуратно вставьте подставку внутрь.

3. Зарядите аккумулятор. Подключите зарядное устройство к электросети и вставьте аккумулятор в зарядное устройство. Обратите внимание на индикатор зарядки — он должен загореться, указывая на то, что аккумулятор заряжается.

4. Подключите вспышку к камере. Возьмите штативное крепление и установите его на нижнюю часть камеры. Затяните винты, чтобы крепление было надежным. Затем подключите вспышку к штативному креплению, вставив металлический штырь в специальный разъем на вспышке.

5. Включите вспышку и убедитесь, что она работает. Нажмите кнопку питания на вспышке и удерживайте ее до появления индикатора работы. Проверьте работоспособность вспышки, сделав тестовый снимок и осветив комнату.

После выполнения всех этих шагов, вы сможете приступить к настройке и использованию вспышки Godox V860.

Настройка основных параметров

Для успешной настройки вспышки Godox V860 необходимо ознакомиться с основными параметрами устройства:

1. Режим работы:

Godox V860 позволяет выбрать между автоматическим (TTL) и ручным режимом работы. В ручном режиме вы сами устанавливаете мощность вспышки, в то время как в автоматическом режиме устройство определяет необходимую мощность, исходя из условий освещения.

2. Мощность вспышки:

Мощность вспышки представляет собой количество света, выделяемого вспышкой. Она измеряется в экспозиционных значениях (EV) или во вспышечных индексах (GN). Высокие значения мощности позволяют осветить большие объекты или снимать на больших расстояниях.

3. Задержка срабатывания:

Задержка срабатывания определяет, через какое время после нажатия на кнопку срабатывания фотокамеры вспышка активируется. Обычно задержка составляет несколько миллисекунд, однако ее можно увеличить или уменьшить в зависимости от конкретных условий съемки.

Правильная настройка основных параметров вспышки Godox V860 поможет достичь оптимального освещения и получить качественные фотографии.

Источник

Быстрый выход Гц	1	2	3	4	5	6-7	8-9	10	11	12-14	15-19	20-50	60-200
1/4	7	6	5	4	4	3	3	2	2	2	2	2	2
1/8	14	14	12	10	8	6	5	4	4	4	4	4	4
1/16	30	30	30	20	20	20	10	8	8	8	8	8	8
1/32	60	60	60	50	50	40	30	20	20	20	18	16	12
1/64	90	90	90	80	80	70	60	50	40	40	35	30	20
1/128	100	100	100	100	100	90	80	70	70	60	50	40	40

предисловие

Совместимые модели камер

Для вашей безопасности |

Батарея

Присоединение к камере

Присоединение к камере

Управление электропитанием

Режим вспышки: Автовспышка TTL

Режим вспышки: Автовспышка TTL

Режим вспышки — M: ручная вспышка

Режим вспышки — M: ручная вспышка

Режим вспышки — мульти: стробоскопическая вспышка

Режим вспышки — мульти: стробоскопическая вспышка

Съемка со вспышкой с беспроводным управлением: передача по радио (2.4 ГГц)

Съемка со вспышкой с беспроводным управлением: передача по радио (2.4 ГГц)

Другие инновации

C.Fn: настройка пользовательских функций

Обновление прошивки

C.Fn: настройка пользовательских функций

Обновление прошивки

Функция защиты

Технические данные

Решение Проблем

Обслуживание

Предупреждение FCC

Документы / Ресурсы

Вложения:

Вложения:

Поделиться этой страницей

Сервисные центры

Санкт-Петербург

Москва

Вкратце

Основные технические характеристики Godox Ving V860IIс

Сборка

Характеристики Godox Ving V860II iTTL Nikon

Комплект поставки Godox Ving V860II iTTL Nikon

Внешний вид Godox Ving V860II iTTL Nikon

Итоги и выводы

предисловие

Совместимые модели камер

Для вашей безопасности |

Батарея

Присоединение к камере

Управление электропитанием

Режим вспышки: Автовспышка TTL

Режим вспышки — M: ручная вспышка

Режим вспышки — мульти: стробоскопическая вспышка

Съемка со вспышкой с беспроводным управлением: передача по радио (2.4 ГГц)

Другие инновации

C.Fn: настройка пользовательских функций

Обновление прошивки

Функция защиты

Технические данные

УСТРАНЕНИЕ НЕПОЛАДОК

Обслуживание

Предупреждение FCC

Документы / Ресурсы

Рекомендации

Вспышка Godox V860 — подробная настройка в 4 шага

Распаковка и подключение вспышки

Настройка основных параметров

Это тоже интересно:
