Вытяжка для кухни инструкция для монтажа

Вытяжка – устройство, очищающее воздух в квартире от запахов приготовляемой на плите пищи, мельчайших частичек жира и продуктов горения газа. Считается, что установка вытяжки на кухне улучшает микроклимат жилого помещения, обеспечивает нормальный воздухообмен, является частью приточно-вытяжной вентиляции.

Для монтажа бытового прибора не нужно нанимать специалиста: благодаря подробной инструкции, схемам и комплектации его можно установить самостоятельно. Однако для этого необходимы элементарные навыки владения инструментом и небольшой запас знаний.

В статье мы постарались изложить все тонкости монтажного процесса — перечислили главные требования установки, а также подготовили пошаговый мастер-класс по креплению вытяжки и подключению ее к воздуховоду и электросети.

Правила установки вытяжных устройств

Монтаж зависит не только от внешних условий, но и от особенностей самого прибора: вида, формы, размера, веса, назначения, набора функций.

Некоторые вытяжки встраивают в мебельные модули, другие подвешивают посреди кухни – над «островом», третьи просто устанавливают на крепления на стену.

Перед установкой обязательно познакомьтесь с техническими характеристиками и рекомендациями производителя: возможно, из-за большого веса придется пригласить помощника или даже нанять бригаду, чтобы закрепить тяжелый прибор

Все домашние вытяжки можно разделить на 2 категории:

• устройства с воздуховодами, через которые отработанный воздух отводится в вентиляционную шахту;
• приборы циркуляционного типа, очищающие воздух с помощью фильтров.

Первые обладают большей производительностью, но труднее в установке, вторые легко монтируются на стену, но и воздух чистят качественно только до того момента, пока не засорятся фильтры. Но есть и третий вариант – комбинированные, сочетающие возможности обеих категорий.

Сегодня несложно запутаться в ассортименте вытяжных устройств. В магазинах бытовой техники можно найти все: от простейших «козырьков» с угольными фильтрами до дорогостоящих «островных» агрегатов, рассчитанных на установку в просторных помещениях.

Даже при беглом осмотре устройств становится ясно, что они устанавливаются по-разному. Что же требуется учитывать при самостоятельной установке бытовой кухонной вытяжки?

Если оставить в стороне технические нюансы оборудования и заострить внимание только на монтаже, то пригодятся следующие правила:

• прибор должен быть компактным, подходящим по дизайну и размерам, вписывающимся в интерьер;
• перед установкой необходимо подготовить место: проверить прочность несущей стены или подобрать мебельный модуль;
• если газовая труба проходит рядом, нужно продумать установку на кронштейне или выбрать более дорогой вариант – перенос трубопровода;
• согласно требованиям, устройство монтируют на определенной высоте: 65-75 см для электроплит, 75-85 – для газовых (кроме некоторых моделей, которые можно устанавливать и ниже);
• заранее планируется и установка воздуховодов – размеры коробов или вытяжных труб, количество поворотов, «маршрут» прохождения.

Еще при выборе оборудования и высоты установки вытяжки учитывают такие нюансы, как размеры варочной поверхности и рост человека, который будет заниматься готовкой.

Чем шире плита, тем крупнее и производительнее должна быть вытяжка. А от человеческого роста зависит высота монтажа – экран не должен мешать заниматься хозяйственными делами

В идеале экран вытяжки должен быть чуть шире плиты, без разницы какой – газовой или электрической, однако нужно помнить, что при сгорании газа выделяются продукты горения, поэтому лучше приобретать более мощный агрегат.

Основные этапы монтажа вытяжки

Островные приборы встречаются реже, к тому же для их монтажа рекомендуют нанимать как минимум двух рабочих. Поэтому рассмотрим, как правильно установить на кухне вытяжку более простой модели своими руками – встраиваемую или настенную.

Подключение оборудования к электросети и воздуховоду производится по одним и тем же принципам, однако монтаж осуществляется по-разному: встраиваемая интегрируется в шкаф, настенная крепится к стене.

Шаг #1 — подготовка инструмента и места установки

Наибольших трудностей ожидайте именно от подготовки, так как придется или долбить капитальную стену под дюбеля, или вырезать в шкафчике монтажные отверстия.

Процедуры же по непосредственной установке корпуса вытяжки проводятся легко, сборкой и закручиванием саморезов или шурупов.

Самые простые в установке – настенные модели, для подвешивания которых нужно установить или пару креплений, или специальный кронштейн, на который она подвешивается

Итак, для работы потребуются:

• лазерный уровень;
• рулетка и маркер для разметки;
• для бетонной стены – перфоратор или ударная дрель, для деревянной – шуруповерт;
• комплект ключей и отверток;
• для обработки шкафа и пластиковых коробов – ножовка, электролобзик, фрезер, наждачка.

Воздуховод обычно имеет сборную конструкцию, так что пригодится и герметик, лучше силиконовый. Все работы рекомендуем производить в защитных перчатках, а сверление бетонных стен – в специальных очках.

Внимательно изучите инструкцию – все основные правила установки изложены в ней. Там же можно найти схемы с размерами, которые потребуются на первом этапе

Если монтаж производится на стену, проверьте ее на прочность. Обычно стена, возле которой устанавливают плиту – несущая, поэтому она не вызывает сомнений в надежности.

Однако облицовка может во время работы отпасть, если это плитка, декоративный экран из пластика или ламинированной плиты, который, к слову, не советуют размещать возле газовой варочной поверхности.

Для встраиваемой модели подготовьте шкаф – удалите нижнюю плоскость, проделайте отверстие вверху для выведения воздуховода наружу. Установите его на место – так же, как и соседние шкафы.

Часто кухни производят на заказ, уже после приобретения вытяжки, поэтому владельцу квартиры нужно только предоставить схему монтажа – за него все сделают работники фабрики

Если воздуховод будет «прятаться» за антресолями или встраиваться в подвесной потолок, это тоже следует учесть заранее. По этой причине монтаж подвесных конструкций обычно откладывают напоследок, потолки обустраивают уже после установки кухни.

Шаг #2 — распаковка и проверка комплектации

Чтобы убедиться, что процесс установки пройдет гладко, нужно достать вытяжку из упаковки и внимательно осмотреть все ее части.

Иногда это один большой корпус с нишами для фильтров и коротким отводом, иногда – сложная сборная конструкция с большим экраном или куполом.

Обратите внимание на крепежный комплект. Не всегда винты и кронштейны соответствуют необходимой прочности – возможно, их потребуется заменить более надежными деталями, подходящими по размеру

Особое внимание уделите панели управления и декоративным частям – царапины и небольшие вмятины порой являются следствием удара и свидетельствуют о возможных поломках.

Электрический провод с вилкой должен быть герметично закрыт изоляцией.

Часто в комплекте можно обнаружить ступенчатый переходник. Он необходим для соединения вытяжки с трубопроводом, по которому воздух выводится наружу. Ножом или ножовкой нужно вырезать сегмент, подходящий по диаметру

Проверьте наличие фильтров – они поставляются не со всеми моделями. Однако у циркуляционных и комбинированных вытяжек стартовый комплект обычно присутствует. В него включен антижировой элемент – металлическая сетка, а также угольные фильтры – 1-2 штуки.

Если все в порядке и не нужно докупать детали для установки, можно приступать к разметке.

Шаг #3 — разметочные работы

Любой бытовой прибор будет работать со 100%-ой эффективностью, если его правильно установить, поэтому сначала берем уровень, рулетку, карандаш или маркер и чертим на стене две перпендикулярные линии.

Первая – это вертикаль, идущая от плиты к месту монтажа, которая отцентровывает вытяжку и плиту, а вторая – горизонталь рабочей поверхности вытяжного устройства.

Экран вытяжки и варочная поверхность должны располагаться строго одна над другой, параллельно. Смещение неправильно не только из-за требований безопасности или функциональности, но и с эстетической точки зрения.

Для отбивки вертикали и горизонтали используют уровень. Если в процессе работы вы заметили, что сама плита расположена с наклоном, то лучше сразу принять меры по ее выравниванию

Далее нужно заглянуть в инструкцию и, согласно схеме монтажа, обозначить места крепления кронштейна или другого приспособления для подвешивания к стене.

Если вытяжка встраивается в шкаф, то нужно просто взять ее корпус, приложить к стенкам шкафа и также обозначить места креплений.

Сейчас производители стараются максимально облегчить установку приборов руками самих покупателей, поэтому комплектуют вытяжки шаблонами и трафаретами, с помощью которых можно быстро и легко определить точки креплений

На этом разметочные работы заканчиваются. Если планируется установить воздуховод, то рекомендуем заранее наметить путь прокладки и возможность фиксации труб или коробов к стене (шкафу).

Шаг #4 — крепление вытяжки к поверхности

Процессы установки на стену и встраивания в шкаф отличаются, поэтому рассмотрим оба.

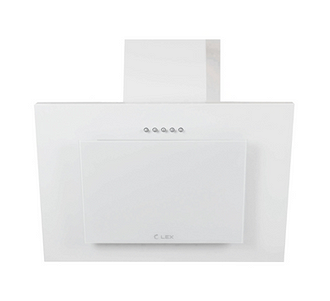

Установка наклонной настенной модели

Процесс монтажа наклонной настенной вытяжки – один из самых простых.

Обратите внимание, что обычно в комплекте набор крепежа для бетонных или кирпичных стен. Если материал основания иной, потребуются другие крепежные элементы

Порядок действий следующий:

1. Скотчем фиксируем на стене шаблон так, чтобы совпадали по высоте горизонтальные линии на бумаге и на стене, а также осевая линия.
2. По шаблону дрелью просверливаем отверстия в стене. Обычно их диаметр – 10 мм, но лучше уточнить в инструкции. Глубина – не менее 50 мм. Если стена облицована кафелем, сначала используем специальные сверла, чтобы не разломать плитку.
3. Убираем со стены шаблон, а в отверстия вставляем дюбеля 10 мм.
4. В отверстия вкручиваем саморезы так, чтобы между шляпкой и стеной оставалось небольшое расстояние для навешивания устройства.
5. Берем корпус вытяжки, снимаем и откладываем в сторону фильтры. С внутренней стороны корпуса находим монтажные отверстия, по форме напоминающие замочную скважину – подвешиваем за них вытяжку на стену.

Если планируется только циркуляционная эксплуатация прибора, на этом установка заканчивается.

Для подключения воздуховода нужно установить фальш-трубу.

Фальш-труба или фальш-короб – это декоративная деталь, часто с возможностью удлинения за счет телескопической конструкции. Служит для маскировки воздуховода

Сначала устанавливаем воздуховод, а затем уже фальш-трубу. Для ее крепления используются два специальных отверстия с внутренней стороны вытяжки и два самореза, вкрученных в стену.

Когда все элементы вытяжки установлены, остается вставить фильтры, и можно приступать к следующим этапам – дальнейшей установке воздуховода и подключению к электропитанию.

Монтаж встроенной вытяжки

Встроенная вытяжка монтируется по-другому:

1. Проверяем с помощью уровня, ровно ли относительно варочной поверхности установлен шкафчик.
2. Снимаем нижнюю панель шкафа – полочку, к которой он будет крепиться, и скотчем фиксируем шаблон.
3. Карандашом или шилом отмечаем по шаблону 4 монтажных отверстия – они буду находится по углам, а также центр большого отверстия, предназначенного для воздуховода.
4. Циркулем замеряем радиус, пользуясь тем же шаблоном, и чертим круг, чтобы затем вырезать отверстие.
5. Берем дрель, устанавливаем сверло 5 мм и высверливаем отверстия под саморезы в отмеченных местах, а затем электролобзиком, четко по окружности, – под воздуховод.
6. Надеваем на вытяжку переходник для подключения к вентиляционному коробу или трубе.
7. Если шкафчик небольшой, полочку сразу закрепляем на вытяжке, а затем уже все вместе фиксируем в модуль; если большой – сначала устанавливаем «дно» шкафа на место, а затем – вытяжку.
8. Монтируем шкаф на стену.

Завершающий этап – установка фильтров и подключение к электропитанию. Прокладкой воздуховода можно заняться сразу или позже.

Чтобы завести трубу внутрь шкафа, верхнюю панель также придется реконструировать – вырезать отверстие по диаметру воздуховода. Если в шкафу расположены дополнительные полочки, придется поработать и с ними

Шкаф с вытяжкой не является чисто техническим, то есть его можно использовать для продуктов длительного хранения, посуды или кухонной утвари.

Шаг #5 — установка воздуховода

Воздуховод – канал для отвода испарений и продуктов горения наружу. Одним концом он соединяется с переходником вытяжки, другим – с отверстием, ведущим в вентиляционную шахту или проделанным в стене дома.

Второй вариант подходит только для частных домов.

Пример воздуховода, ведущего от вытяжки к вентиляционному отверстию в стене. Он неразборный, так как состоит из пластиковых деталей, соединенных между собой герметиком

Подобрать детали необходимых размеров, произвести расчеты и составить схему несложно. Но важно учесть один момент: не перекрывать наглухо вентиляционное отверстие каналом от вытяжки, иначе будет нарушена естественная вентиляция помещения.

Существует два способа сохранения приточно-вытяжного воздухообмена:

• установить двойную решетку, одна половина которой остается открытой, а вторая представляет собой отверстие для подключения трубы;
• оборудовать выходное отверстие клапаном, который можно при необходимости открывать/закрывать.

Решетка хороша тем, что всегда открыта и не требует дополнительных действий.

Двойные пластиковые решетки для оборудования выхода в шахту можно приобрести в магазине, а можно сделать самостоятельно, слегка усовершенствовав конструкцию уже установленной

Некоторые заводские модели решеток оснащены патрубком, облегчающим подключение трубы или короба.

Плюс в том, что можно подобрать модель по определенным размерам или форме отверстия.

Модули с клапаном также продаются в магазинах, но конструкция их настолько проста, что при желании можно использовать фрагмент воздуховода, чтобы сделать выход со шторкой в противоположную сторону

Если вы озабочены эстетической стороной вопроса, то можете подобрать модель с обратным клапаном, который устанавливается со стороны шахты.

В качестве воздуховодов используют пластиковые короба, гофрированные трубы, специальные вентиляционные трубы с фитингами.

Как их соединять между собой и закреплять на стенах, потолке или шкафах, зависит только от вида каналов и условий монтажа.

Пластиковые воздуховоды круглого и прямоугольного сечения представлены в большом ассортименте, поэтому всегда можно подобрать сборный комплект для конкретной схемы

Гофрированную трубу перед установкой желательно растянуть – надеть на патрубок, а затем максимально вытянуть в сторону вентиляционного отверстия. Множество впадин и выступов чревато тем, что воздуховод быстро забьется жиром и копотью.

Шаг #6 — подключение к электросети

Бытовые вытяжки по мощности не сравнить с теми же стиральными машинами или кондиционерами, поэтому для подключения устройства достаточно обычной розетки. Ее лучше установить рядом с прибором, правее или левее.

Если вытяжка встроена в шкаф, то розетку размещают под ним.

Обычно над кухонными навесными шкафами остается небольшой участок стены под потолком. Его также можно использовать для установки розетки, единственное неудобство – высокое расположение

При устройстве электроточки нужно помнить о двух нюансах: высокой влажности и обязательном заземлении. Первое выполнить легко, купив электроустановку с классом защиты от IP44 и выше. Со вторым могут возникнуть проблемы, особенно если многоэтажка старая.

Самостоятельно производить какие-то действия не советуем, обязательно пригласите электрика. Он найдет выход из положения, а заодно установит недостающие автоматы защиты на бытовые приборы.

Электрощит, установленный прямо в квартире или на площадке, необходимо доработать путем включения в электросхему УЗО и автоматов для защиты «кухонных» линий

После монтажа вытяжки и подключения ее к электропитанию нужно произвести тестирование, установив предварительно фильтры.

Выводы и полезное видео по теме

Встроенная модель – подробный инструктаж:

Видео-практикум по монтажу «слайдера»:

Как установить и подключить купольную модель:

Пример монтажа воздуховода из пластика:

Установка вытяжки относится к тем домашним делам, которые можно выполнить самостоятельно, без привлечения специалистов. Главным руководством по монтажу всегда является инструкция изготовителя, остальное зависит только от конкретных условий.

Однако при любых отхождениях от рекомендаций производителя помните о требованиях к установке и эксплуатации электрических приборов, вентиляции, варочных поверхностей.

Есть, что дополнить, или возникли вопросы по установке и подключению кухонной вытяжки? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выполнения монтажных работ. Форма для связи находится в нижнем блоке.

Законченный вид кухни просто невозможен без эффективной вытяжки. Впрочем, главная ее задача — очищать воздух. Как установить вытяжку, чтобы она работала правильно, и что для этого нужно, рассмотрим в материале.

Подготовка к установке

Подготовку к самостоятельной установке вытяжки начнем с изучения инструкции. В ней обычно есть раздел «Монтаж устройства» или что-то подобное. Там наглядно, со схемами и рисунками, описана процедура установки вытяжки. В данном разделе мастера должны интересовать:

1. Тип и необходимое количество крепежных элементов.

Уважающий себя производитель обязательно положит в коробку комплект крепежа.

Если крепежных винтов в комплекте не оказалось, то в инструкции нужно найти рекомендации насчет диаметра и длины крепежных элементов, а затем докупить их.

2. Диаметр вентиляционного отверстия, если вытяжку нужно подключить к стационарному вентиляционному каналу.

Если кухня имеет стационарную вентиляцию, крайне желательно подключить вытяжку к ней.

Преимуществ у такого решения несколько. Во-первых, запахи будут сразу удаляться из помещения. Во-вторых, нет нужды устанавливать угольный фильтр. Производительность вытяжки с угольным фильтром будет ниже, чем у устройства, подключенного к вентиляционному каналу. Кроме того, пользователь вынужден постоянно покупать расходные материалы: угольный фильтр не обслуживается. Его следует заменять на новый один раз в 3-4 месяца.

На этапе подготовки нужно приблизительно просчитать конфигурацию и размеры будущего воздуховода, после чего приобрести недостающие детали в ближайшем строительном магазине.

Необходимый инструмент

Для установки вытяжки потребуется не так уж много инструментов:

• дрель-шуруповерт или перфоратор, чтобы сверлить отверстия в стене под крепежные элементы. Выбор зависит от материала стены, на которую будет установлена вытяжка;
• сверло нужного диаметра;
• отвертка для закручивания крепежных винтов. Вместо отвертки может понадобиться рожковый ключ или торцевая головка, если монтаж выполняется при помощи мощных винтов, имеющих головку, как у болта;
• пузырьковый уровень для выравнивания вытяжки в горизонтальной плоскости;
• ножовка, чтобы подрезать пластиковые элементы вентиляционного канала. Хорошо зарекомендовали себя ножовки по металлу. Они дают быстрый и ровный срез по пластику;
• рулетка или линейка — разметить точки сверления;
• карандаш.

Монтаж вытяжки

Процесс установки покажем на примере монтажа наклонной вытяжки. Такие модели имеют внушительные размеры и вес, поэтому производитель рекомендует крепить их к стене при помощи четырех винтов. В качестве элементов крепления использованы винты 6 мм х 50 мм, имеющие головку под ключ «на 10».

Более легкие вытяжки крепятся при помощи настенных креплений, как правило, включенных в комплект поставки.

Работы по установке вытяжки начнем с определения места под крепежные элементы. Существуют общие рекомендации по высоте установки над варочной поверхностью.

Для электрических плит рекомендуемое расстояние составляет 60 см, для газовых — 75 см.

Прежде, чем приступить к расчетам и нанесению разметки, рекомендуется прочертить на стене линию, совпадающую с осевой линией варочной поверхности. Только в таком случае вытяжка гарантированно будет установлена точно над плитой, поскольку их осевые линии совпадут.

Все расчеты по расположению центров отверстий нужно вести от осевой линии.

Некоторые производители вкладывают в документацию к своему устройству установочный шаблон. От пользователя потребуется немного: расположить шаблон на нужной высоте и наметить центры будущих отверстий.

Если же шаблона в инструкции не обнаружилось, то действовать придется «по-старинке», скрупулезно измеряя и высчитывая места под будущие отверстия.

Процесс разметки является, пожалуй, самым ответственным этапом. Правило «семь раз отмерь, один раз отрежь», точнее «просверли», здесь уместно как никогда.

После того, как разметка нанесена, сверлим отверстия.

и закручиваем крепеж в стену.

Готовая система крепления выглядит следующим образом.

После закручивания винтов нелишним будет проверить точность с помощью пузырькового уровня и при необходимости подкорректировать его.

Вытяжка подвешивается на установленные винты.

Еще раз проверяем уровень горизонта.

После этого окончательно затягиваем винты, прижимая вытяжку плотно к стене. Теперь процесс установки почти завершен. Можно подключить устройство к электрической сети и проверить его работоспособность в различных режимах.

Вытяжка является маломощным потребителем энергии, поэтому особых требований к электрической линии не предъявляется.

Если подключение вытяжки к вентиляционному каналу не предполагается, то в завершение работ устанавливаем декоративный кожух вентиляционного канала и считаем работы завершенными.

Монтаж воздуховода

Отвод воздушных масс из помещения в систему вентиляции можно осуществить по гофрированному металлическому рукаву

или посредством воздуховода, собранного из пластиковых элементов.

В любом случае, сначала придется собрать нужную конфигурацию воздуховода.

Затем подсоединяем его к вытяжке и стационарной вентиляции.

Чтобы не снижать производительность вытяжки, диаметр воздуховода не должен быть меньше диаметра выпускного отверстия устройства.

Металлический воздуховод рекомендуется надежно закрепить хомутом.

После монтажа воздуховода на корпус вытяжки устанавливаем декоративный кожух. Это заключительный этап работы по установке вытяжки. Сразу после этого ее можно полноценно эксплуатировать.

Особенности установки встраиваемой и островной техники

Что касается встраиваемых моделей, то их устанавливают в специальные ниши в кухонной мебели. Крепят такие вытяжки при помощи саморезов, закручиваемых непосредственно в материал мебели.

Подбирая длину винтов, важно следовать рекомендациям производителя, чтобы ненароком не прошить стенку мебели насквозь.

Логика монтажа островной вытяжки сходна с креплением обычной вытяжки, о которой мы писали чуть выше. Единственное существенное отличие — устройство крепится не на стену, а к потолку.

Заключение

Работа по установке вытяжки достаточно простая. Она не потребует от мастера много времени или какого-то особенного инструмента. Все, что нужно, наверняка найдется даже у новичка. Обязательно потребуется внимательность к деталям и аккуратность. Если подойти к делу вдумчиво и ответственно, вытяжка будет добросовестно фильтровать воздух и дополнит дизайн кухни, будто она занимала это место всегда.

Действующие строительные нормы и правила предусматривают обязательное обустройство вентиляции в кухнях. Стандартное решение в виде обыкновенных вертикальных вентиляционных каналов с решетками под потолком устраивает не всех жильцов, большинство желает устанавливать специальные автономные вытяжки над кухонными плитами.

Важно. Если на кухне используется газовая плита, то категорически запрещается подключать вытяжки к вентиляционным каналам без специальных приспособлений.

Объясняется это тем, что в выключенном положении естественная вентиляция не работает. В случае протечки газ скапливается под потолком и при включении света с большой вероятностью возможен взрыв. Кстати, именно по этой причине происходят трагические случаи в многоквартирных домах. Еще одна проблема – мощная вытяжка, подключенная к общему вентиляционному каналу, может подавать отработанный воздух в соседние квартиры. В домах старой постройки сечение каналов не рассчитано на мощные потоки воздуха, он не успевает выходить наружу и заполняет ближайшие подключенные помещения.

Как решать эти проблемы мы в этой статье расскажем немного ниже.

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание, в противном случае вместо положительного эффекта получится отрицательный.

Действие	Краткое описание
	Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.
	Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.
	Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

ТОП 7 лучших вытяжек.

После того как согласованы все вышеописанные моменты, можно приступать к непосредственному монтажу вытяжки.

Проверка и обустройство вентиляционной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немного расширьте и выровняйте края отверстия.

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.

Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.

Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

Практический совет. Освобождать короб от массы намного проще полотном ножовки по металлу.

Не спешите, раствор еще не набрал максимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

Никогда не используйте гипсовую штукатурку во время формирования отверстий. Это очень плохой материал по всем параметрам. Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибы и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятные звуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Установка вытяжки

В нашем случае агрегат монтируется на эксплуатируемой кухне, что создает дополнительные трудности: надо убрать рабочий стол, все кухонные принадлежности и т. д. Ничто не должно вам мешать выполнять работу, не создавайте себе дополнительных проблем.

Шаг 1. Снимите навесной шкаф, в него в дальнейшем будет монтироваться вытяжка. Навесная мебель крепится при помощи горизонтальной металлической рейки, для снятия требуется немного ослабить фиксаторы.

Шаг 2. Достаньте купленную вытяжку и примерьте ее.

В большинстве случаев придется мебель немного переделывать. Вытяжка подходит по габаритам, но расположение внутренних полок и петель крепления может не совпадать. Это некритическая проблема и легко решается. Для начала открутите петли для навешивания и достаньте перегородку.

В нашем случае надо достать нижнюю полку шкафчика и на ее место прикрутить корпус вытяжки.

Шаг 3. Вставьте устройство в корпус шкафа и снимите все размеры.

Не забывайте оставлять между ней и дверками зазор примерно три миллиметра, в противном случае они во время открытия/закрытия будут задевать за крышку. Снимайте размеры максимально точно.

Надо помнить, что большинство кухонной мебели изготавливается из ламинированных плит ДСП, это самый бюджетный вариант. А в таких плитах невозможно рядом сверлить отверстия, минимальное расстояние не менее 5 мм, в противном случае плита теряет прочность. Это значит, что исправить ошибки, допущенные во время разметки, обыкновенным пересверливанием не удастся. Придется принимать целый комплекс сложных мероприятий или изготавливать новые боковые стенки мебели.

Шаг 4. Высверлите новые отверстия под евровинты.

Для контроля глубины на сверло намотайте кусок изоляционной ленты или скотча, глубина высверливания не должна превышать 2/3 толщины плиты.

Практический совет. Дополнительно установите шкантики. Это отнимает немного времени, но значительно повышает прочность шкафчика.

Шкантики всегда вставляйте на столярный лей, без него эффективность элементов заметно понижается.

Шаг 5. Закрепите на место вытяжку и на столе проверьте работоспособность всех ее элементов. Довольно часто возникают проблемы с обратными клапанами, они плохо закрываются/открываются и вибрируют. Такие ситуации свидетельствуют о низком качестве изделия, их надо устранять самостоятельно.

Шаг 6. Для облегчения процесса дальнейшего монтажа вытяжки сделайте шаблон расположения всех отверстий. В этих целях можно использовать любой лист бумаги подходящего размера.

Поместите его на тыльную сторону шкафчика с закрепленной вытяжкой, и отметься точные места расположения всех отверстий: выхода трубопровода, точек фиксации мебели и т. д.

Перенесите замеры на полку и подготовьте отверстия. Некоторые можно высверливать, а под трубопровод вырезайте электрическим лобзиком. Отверстия под воздуховод проделайте сразу во всех полках и крышке шкафчика. Первую полочку рекомендуется использовать в качестве шаблона.

Шаг 7. Соберите шкафчик, соедините все элементы. Не забывайте оставлять зазор между вытяжкой и дверками, контролируйте его прокладками соответствующей толщины.

Шаг 8. Измерьте длину трубы и отрежьте нужный кусок. Пластиковые трубы легче и быстрее резать болгаркой с камнем по металлу. Только всегда соблюдайте правила техники безопасности, это очень травмоопасный инструмент.

Шаг 9. Установите в шкаф канал и засиликоньте щели между трубой и плитами. Силикон выполняет три функции: уменьшает вибрации, увеличивает прочность крепления и улучшает внешний вид шкафчика – при открытии дверок не будут заметными неровности отверстий.

Если петли дверок нельзя поставить на прежнее место, то для них надо высверливать новые отверстия. Делается это специальным сверлом мебельщика.

Шаг 10. Закрепите на стене собранный шкаф, подровняйте его расположение.

Шаг 11. Приступайте к сборке воздуховодов. В нашем случае используются круглые, но можно брать и прямоугольные. У первых меньше сопротивление движению воздушного потока, что увеличивает эффективность вытяжки и уменьшает нагрузку на электрический двигатель. Прямоугольные позволяют монтировать систему в максимальной близости к потолочному перекрытию, это очень важно для невысоких помещений.

Если вы подключаете к одному вертикальному вентиляционному каналу одновременно и вытяжку, и естественную вентиляцию, то обязательно надо применять клапан. Он постоянно открыт и обеспечивает нормативную вентиляцию помещения. Это важное требование газовиков, без его соблюдения они никогда не дадут разрешения на пользование плитой. При включении вытяжки клапан закрывается, что препятствует попаданию воздуха обратно в помещение.

Важно. Нужно понимать, почему обратный клапан закрывается. Происходит это из-за повышения давления воздуха в вентиляционном вертикальном канале, часть его выходит в кухню и закрывает клапан.

На первый взгляд кажется, что все отлично и полностью отвечает требованиям строительных норм и правил. Это было бы так, если к каналу подключена лишь ваша кухня. А с соседями в многоквартирных домах могут быть две ситуации:

• давление воздуха полностью останавливает естественную вентиляцию из нижних квартир;
• возникает обратное движение, отработанные воздушные потоки из вашей квартиры попадают в соседние.

Для страховки управляющие компании категорически запрещают подключение вытяжек к общедомовым вентиляционным каналам, об этом надо знать перед принятием решения.

Если клапан с трудом закрывается/открывается, то следует найти причину заедания и устранить ее. Как правило, достаточно немного уменьшить диаметр элемента, рекомендуется по периметру сточить его шлифовальной шкуркой. Не помогает – поставьте элементарный противовес, можно использовать саморез. Масса и размещение противовеса подбирается экспериментальным путем.

Видео — Совмещение вытяжки и вентиляции

Шаг 12. Сделайте отверстие в канале под трубу и соберите воздуховод. Щели заделайте силиконом соответствующего цвета.

Проверьте работоспособность вытяжки. Если все в норме, то дайте примерно сутки для затвердевания силикона и цементно-песчаного раствора и только после этого можете пользоваться устройством.

Видео — Монтаж короба под вытяжку на кухне

Функциональность и эффективность кухонных вытяжек зависит от двух факторов: правильности установки и выбора оборудования. Как устанавливать системы и готовить для них каналы мы в этой статье рассказали. А практические рекомендации по конкретному выбору различных типов и моделей вытяжек есть на страницах нашего сайта.

Дым, пары и запахи, возникающие при приготовлении пищи, бесследно удаляются при помощи кухонной вытяжки. С ее установкой можно справиться самостоятельно, если иметь в распоряжении инструменты и следовать инструкции. В этой статье мы узнаем, как оборудовать кухню таким функциональным элементом и получить возможность наслаждаться чистым воздухом в помещении.

Особенности установки кухонной вытяжки

Эффективность работы вытяжки зависит от правильности выбора места установки. Лучше ее расположить над плитой на расстоянии 60-90 см от поверхности. В таком случае она будет захватывать пары и запахи сразу при приготовлении. Они не будут распространяться по кухне и, тем более, по квартире.

Размеры и мощность вытяжки должны соответствовать габаритам кухни, типу установленной плиты и интенсивности ее использования. Для оптимальной работы устройства необходимо выбрать подходящую вентиляционную систему, которая будет обеспечивать достаточный поток воздуха для отвода паров и запахов.

Сама вытяжка должна легко чиститься и быть устойчивой к коррозии. С такими характеристиками модели из нержавейки и алюминия. При установке вытяжки нужно соблюдать технику безопасности, чтобы не представлять угрозы для своего здоровья.

Для этого следует работать в защитных перчатках и очках, соблюдать правила пожарной безопасности. Также нужно не подключать электропитание, пока не будет полностью осуществлена установка.

Монтаж кухонной вытяжки может потребовать определенных навыков и знаний. При отсутствии уверенности в своих способностях, рекомендуется обратиться к профессионалам.

Установка вытяжки является важным этапом интеграции кухонного оборудования, который необходимо производить с соблюдением всех технических требований и норм безопасности. Неправильный монтаж может привести к нарушению работы вытяжки, повреждению кухонной мебели, а в некоторых случаях даже к возгоранию.

При монтаже вытяжки необходимо учитывать особенности планировки кухни, выбирать правильное место установки, прокладывать вентиляционные каналы и соединительные трубы, а также соблюдать требования по подключению к электросети.

Подготовительные работы перед установкой вытяжки

Перед тем, как приступить к установке кухонной вытяжки, нужно подготовить инструменты и материалы.

Могут понадобиться дрель, отвертки, рубанок, уровень, линейка, крепежные элементы, соединительные детали, вентиляционный канал, вытяжной вентилятор, кабель и электророзетка. В комплект к вытяжке не всегда входят крепежные элементы.

Если их нет, то нужно будет приобрести подходящие устройства. Место проведения работ следует очистить от лишних предметов и мусора. Должен быть свободный проход к стене и потолку, поскольку в этой зоне будет проводится монтаж.

Подготовка перед установкой кухонной вытяжки является важным этапом, который поможет избежать ошибок во время монтажа. Нужно изучить инструкцию от производителя, которая входит в комплект к устройству. Прежде чем начинать, нужно убедиться, что все этапы понятны. Если же они вызывают вопросы, то следует обратиться к производителю вытяжки или к специалисту по установке.

Монтаж коробки

Корпус, который устанавливается на стену или подвесной потолок, называется коробкой вытяжки. Она предназначена для установки вентилятора и его соединения с вентиляционным каналом.

Поэтапно монтаж коробки выглядит следующим образом:

1. Подготовка крепежных элементов и соединительных деталей, которые идут в комплекте с коробкой вытяжки.
2. Отметить на стене или на подвесном потолке с помощью уровня места, где будут располагаться крепежные элементы для коробки вытяжки.
3. Подготовить место для установки коробки вытяжки с помощью специальных инструментов.

1. Установить крепежные элементы на отмеченных местах, используя дрель и крепежные винты.
2. Убедиться, что крепежные элементы крепко держатся на месте и выровнены.
3. Установить коробку вытяжки на крепежные элементы и зафиксировать ее, используя крепежные винты.
4. Установить фильтр внутри коробки вытяжки, если это предусмотрено. Он поможет удерживать жир и другие загрязнения, а также предупредит их попадание в вентиляционный канал.
5. Проверить, что коробка вытяжки крепко закреплена на стене или потолке, и что все крепежные элементы тщательно закручены.

Монтаж коробки вытяжки — это первый шаг в установке устройства. После того, как она установлена на место, можно приступить к креплению вентиляционного канала и вытяжного вентилятора.

Установка вентиляционного канала

После монтажа коробки вытяжки необходимо установить вентиляционный канал. Нужно определить место, где он будет проходить. Обычно конструкцию пускают через потолок или стену. Она выходит наружу через отверстие в наружной стене здания.

Следует отметить место, где будет отверстие для прокладки вентиляционного канала. Оно выполняется с помощью перфоратора. При этом размеры отверстия и вентиляционного канала должны совпадать.

Вентиляционный канал устанавливается, начиная с коробки вытяжки. Если предполагается делать его в виде гибкой трубы, то ее нужно проложить через прокол и подсоединить к устройству. Если канал имеет жесткую конструкцию, он устанавливается на место и фиксируется с помощью крепежных элементов.

После завершения монтажа его поверхность не должна содержать изгибов и сужений. Последним этапом монтажа является контроль герметичности соединения вентиляционного канала и коробки вытяжки. Это позволяет избежать утечки воздуха.

Монтаж вентиляционного канала – это важный этап при установке кухонной вытяжки. При правильном креплении устройства и его герметичности, получится обеспечить эффективное удаление загрязненного воздуха из кухни и избежать появления неприятных запахов и паров в доме.

Подключение кухонной вытяжки к электросети

После установки коробки вытяжки и прокладки вентиляционного канала необходимо подключить устройство к электричеству.

Для этого нужно отключить питание в кухонной электросети, чтобы избежать риска поражения электрическим током. Для получения доступа к электрическим соединениям конструкции следует разобрать коробку вытяжки.

После подготовки проводов для подключения вытяжки к электросети нужно определиться, как подсоединится к кабелю с учетом, что у него три жилы – фаза, ноль и заземление. Провода присоединяются к клеммам на коробке вытяжки. На ней должна быть схема подключения, которую следует использовать при подключении проводов.

Коробка вытяжки крепится на месте, чтобы избежать риска падения при подключении к электросети. На вытяжку устанавливаются патрубок и фильтры. Они обеспечивают удаление воздуха их кухни. Вытяжка к электросети подключается по схеме из инструкции.

При отсутствии уверенности в своих способностях, лучше вызвать электрика для выполнения этой работы. После ее завершения нужно убедиться, что устройство правильно подключено к электросети и работает без помех.

Подключение кухонной вытяжки к электросети — это важный этап установки, который необходимо выполнить с максимальной осторожностью. При правильном подключении получится обеспечить эффективную работу вытяжки и защитить себя от риска поражения электрическим током.

Тестирование и настройка вытяжки

После установки и подключения кухонной вытяжки необходимо выполнить тестирование и настройку, чтобы убедиться в корректной работе устройства. Для этого нужно включить вытяжку и убедиться, что она работает.

Об этом свидетельствует поток воздуха, который вытягивает запахи и пары из кухни. Если он не ощущается, следует проверить, правильно ли подключены вентиляционный канал и фильтры.

Следующим уровнем проверки является оценка эффективности удаления запахов и паров. Для этого можно приготовить что-то сильно пахучее, например, жареный лук, и проверить, как быстро вытяжка избавится от запаха. Если она не справляется с этой задачей, возможно, ее мощности недостаточно для габаритов кухни.

Вытяжка должна работать бесшумно или с минимальным шумом. Если она издает сильные звука, ее следует настроить или заменить на более тихую модель.

Если устройство оснащен светильником, то нужно проверить его работу и яркость. Если он не работает или его яркость недостаточна, следует сделать проверку подключения провода к лампе. Не рекомендуется работать на максимальной мощности постоянно, так как это может привести к износу и сокращению срока службы вытяжки.

Поэтому нужно отрегулировать ее мощность под свои запросы.

Утечки вентиляционного канала могут привести к попаданию запахов и паров обратно в кухню. Если замечена такая проблема, то справиться с ней самостоятельно не получится. Нужно вызвать мастеров, которые определят причину утечки и устранят ее.

Тестирование и настройка кухонной вытяжки поможет убедиться в ее правильной работе и эффективности. При обнаружении каких-либо проблемы с устройства, следует попытаться их устранить самостоятельно. Если это безрезультатно – то придется обращаться в вышестоящие инстанции.

Установка кухонной вытяжки – важный этап при обустройстве кухни, который помогает создать комфортные условия для приготовления пищи и поддерживать чистоту и свежесть воздуха. Для монтажа устройства необходимо подготовиться заранее, выбрать правильное место, установить коробку вытяжки и вентиляционный канал, подключить вытяжку к электросети и выполнить тестирование и настройку.

При установке кухонной вытяжки необходимо соблюдать правила безопасности, следить за качеством используемых материалов и инструментов, а также обращаться за помощью к профессионалам, при отсутствии уверенности в своих способностях.

После монтажа кухонной вытяжки важно регулярно ее чистить и обслуживать, чтобы она максимально эффективно работала и дольше служила.

Микроклимат кухни во многом зависит от эффективности вентиляции. Она обязательна, поскольку образующиеся при приготовлении еды лишнюю влагу, дым, запахи нужно удалять. Установка встраиваемой вытяжки на кухне, равно как и моделей другого типа может быть проведена самостоятельно. Чтобы все сделать правильно, нужно понимать особенности оборудования и его монтажа.

Все о монтаже вытяжного устройства

Особенности установки

Выбор места

Инструкция для навесных моделей

• Ставим обратный клапан
• Крепим корпус
• Собираем воздуховод

Инструкция для встраиваемых моделей

Особенности установки

Различают два типа вытяжных приборов: рециркуляционные и циркуляционные. Первые очищают попадающий внутрь воздушный поток посредством фильтров. Вторые отводят его в вентшахту, затем на улицу. Таким образом, циркуляционные модели обязательно должны подключаться к вентиляционному отверстию, тогда как рециркуляционным это не требуется. Выпускаются комбинированные устройства, которые могут работать в обоих режимах.

По способу монтажа все оборудование делится на навесное и встраиваемое. Последнее устанавливается внутри гарнитура. Первое закрепляется на потолок или на стену, как, например, островные модели, которые располагаются над удаленной от стены плитой. Навесные приборы очень разнообразны. Среди них роскошные каминные вытяжки, оригинальные наклонные и скромные подвесные. Но устанавливаются они примерно одинаково.

Вытяжка на сегодня стала незаменимым прибором на кухне, особенно в квартирах современной планировки, где нет перегородок и стен, отделяющих это помещение от жилых комнат. Она помогает улавливать частички жира, отводит пар от готовки и неприятные запахи, но это не все. Сегодня вытяжка стала еще и элементом декора – некоторые их прячут в мебель, а некоторые подчеркивают их красоту, монтируя в специальный короб, или подбирая модель под стиль помещения и оставляя полностью на виду. Сегодня мы с вами подробно поговорим об этих приборах и узнаем, как происходит установка встраиваемой вытяжки на кухне.

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.

Совет! Если решили купить вытяжку, то сперва озадачьтесь приобретением мебели, чтобы вы могли точно ориентироваться в размерах. Если шкафы уже установлены, и такой же модели найти не получается, то для вытяжки можно заказать отдельный короб у производителя мебели, который оптимально будет сочетаться с остальным фасадом. Также можно поискать купольную модель.

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

Виды встраиваемых вытяжек по способу очистки воздуха

Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.

Проточная вытяжка

Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.

Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.

Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.

Вытяжка циркуляционного типа

Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.

Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.

Интересно знать! Очень часто подобные вытяжки имеют именно островное исполнение. Их ставят в центре кухни, где они больше важны в эстетическом плане, нежели санитарном. Если есть возможность провести к месту установки трубы, отдайте предпочтение проточным моделям.

Виды встраиваемых вытяжек по конфигурации

По конфигурации вытяжки могут быть горизонтальными и вертикальными – имеется в виду расположение относительно варочной панели. Горизонтальные приборы самые распространенные, располагаются они прямо над плитой, что позволяет им достаточно эффективно улавливать поднимающийся пар. Пример такого классического решения показан на фото ниже.

Если шкаф вам над варочной панелью не нужен, можно установить вертикальную вытяжку. Они также могут быть встраиваемыми, но не в мебель, а в стену. Вариант сложный в исполнении, поэтому их мы чаще можем наблюдать открытыми. Всасывающая панель у такой вытяжки наклонена под тупым углом по отношению к плите. Лучше втягивать пар помогает крышка, которая в открытом положении становится чем-то вроде улавливателя. Есть и модели устроенные по-другому.

Такая конструкция не совсем удобна в виду того, что на внутренних поверхностях будет активно скапливаться грязь и жир, а помыть их не так то и просто.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фото	Описание
	Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт. Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.
	Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время. При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.
	Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие. Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.
	Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
	Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
	В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
	Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.
	Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

1. Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения. Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
2. Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера. При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

3. Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях. Указанный параметр соответствует максимальной мощности.
4. Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час. Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

5. Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
6. Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Калькулятор расчета производительности кухонной вытяжки

Перейти к расчётам

Калькулятор расчета оптимальной ширины вытяжки

Перейти к расчётам

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото	Описание
	Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
	Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
	Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник. Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото	Описание
	Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
	Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка. Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
	Устанавливаем вытяжку, чтобы точно узнать ее границу. Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки. Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.
	Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
	Теперь нужно перенести размеры патрубка на полочку. Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
	Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
	По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
	От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
	Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
	Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
	В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

К сожалению, не всегда имеется возможность подключить вытяжное устройство к общедомовой вентиляционной системе. В этом случае существует два выхода — это вытяжка без отвода в вентиляцию, или же монтаж с отводом собранных испарений непосредственно на улицу через стену. В специальной публикации будет представлена информация о видах и конструкции вытяжек, представленных в продаже, а также о схемах их монтажа. При этом особое внимание будет уделено вариантам, которые помогут обойтись без подключения к общедомовой системе вентиляции.

Видео — Установка встраиваемой вытяжки

Видео — Все, что надо знать про кухонные вытяжки
